ELF（可執行和鏈接格式）是 Linux 系統中用于可執行文件和共享庫的文件格式。它定義了如何將一個文件加載到內存中并執行。ELF 文件主要包含以下幾部分：

ELF 頭：包含文件的基本信息，如文件類型、入口點地址等。
程序頭表（Program Header Table）（PHT）：描述如何將文件的各個部分加載到內存中。
節（Sections）：包含代碼、數據等具體內容。
節頭表（Section Header Table）（SHT）：描述各個部分的詳細信息。

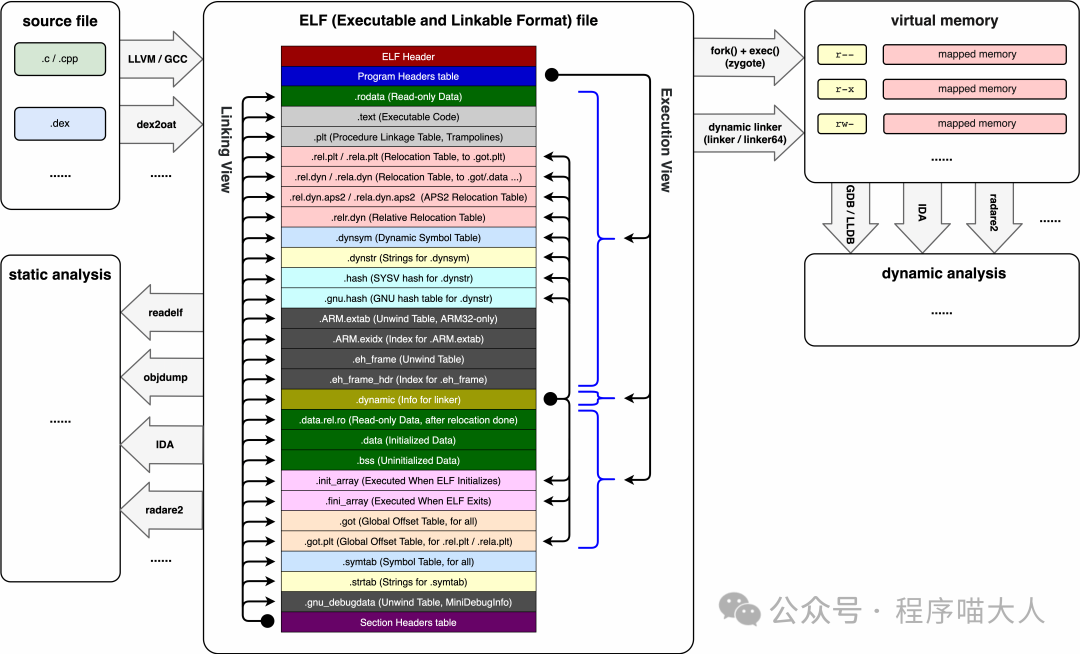

ELF視圖

看這個圖：

在討論ELF文件時，通常會提到兩種視圖：鏈接視圖（Linking View）和執行視圖（Execution View）。

鏈接視圖

鏈接視圖是從鏈接器的角度來看待ELF文件的結構。

鏈接視圖關注的是文件中的節（Section），ELF未被加載到內存執行前，以section 為單位組織數據，這些 section 包含代碼、數據、符號表、重定位信息等。每個 section 都有特定的用途，例如.text節用于存放代碼，.data節用于存放初始化的數據，.bss節用于存放未初始化的數據。

主要的section有：

.rodata：只讀數據
.text：可執行代碼
.plt：程序鏈接表，用于過程調用和跳轉
各種重定位表(.rel.plt, .rel.dyn等)：指導動態鏈接
.dynsym：動態符號表
.dynstr：動態字符串表
.data：已初始化數據
.bss：未初始化數據
.init_array/.fini_array：程序初始化和終止時執行的代碼
.got：全局偏移表
.symtab：符號表

執行視圖

ELF 被加載到內存后，也就是執行后的視圖。執行視圖是從操作系統加載器的角度來看待ELF文件的結構，執行視圖關注的是文件中的段（Segment），這些段定義了程序在內存中的布局和權限。執行視圖主要用于程序的加載和執行階段。

段是內存映射的單位，定義了程序的代碼和數據在內存中的布局。常見的段包括可加載段（LOAD）、動態段（DYNAMIC）、解釋器段（INTERP）等。操作系統根據段的信息將程序的代碼和數據映射到進程的虛擬內存空間。每個段有特定的權限標志（例如，可讀、可寫、可執行），用于保護內存訪問。

鏈接視圖關注section，用于編譯和鏈接階段。
執行視圖關注segment，用于程序的加載和執行階段，可以這樣理解，一個segment，至少包含一個section。

也可以這樣理解：鏈接視圖是鏈接器處理文件時的視角，而執行視圖是操作系統加載和運行程序時的視角。

本項目使用的 PLT HOOK 并不是修改磁盤上的 ELF 文件，而是在運行時修改內存中的數據，因此我們主要關心的是執行視圖，即 ELF 被加載到內存后，ELF 中的數據是如何組織和存放的。

linker 依據 ELF 文件執行視圖中的信息，用 mmap 將 ELF 加載到內存中，執行 relocation（重定位）把外部引用的絕對地址填入 GOT 表和 DATA 中，然后設置內存頁的權限，最后調用 init_array 中的各個初始化函數。

PLT hook 執行的時機是在 linker 完全加載完 ELF 之后，我們需要解析內存中的 ELF 數據，然后修改 relocation 的結果。

ELF 結構

看這個Header（https://github.com/bminor/glibc/blob/master/elf/elf.h#L97）：

typedef struct { unsignedchar e_ident[EI_NIDENT]; /* Magic number and other info */  Elf64_Half  e_type; /* Object file type */  Elf64_Half  e_machine; /* Architecture */  Elf64_Word  e_version; /* Object file version */  Elf64_Addr  e_entry; /* Entry point virtual address */  Elf64_Off e_phoff; /* Program header table file offset */  Elf64_Off e_shoff; /* Section header table file offset */  Elf64_Word  e_flags; /* Processor-specific flags */  Elf64_Half  e_ehsize; /* ELF header size in bytes */  Elf64_Half  e_phentsize; /* Program header table entry size */  Elf64_Half  e_phnum; /* Program header table entry count */  Elf64_Half  e_shentsize; /* Section header table entry size */  Elf64_Half  e_shnum; /* Section header table entry count */  Elf64_Half  e_shstrndx; /* Section header string table index */ } Elf64_Ehdr;

ELF Header是整個文件的起始部分，它包含以下關鍵字段：

e_ident: 標識信息，包括魔數（0x7F 'E' 'L' 'F'）等。
e_type: 文件類型（例如，ET_EXEC表示可執行文件，ET_DYN表示共享庫）。
e_machine: 目標機器架構（例如，EM_X86_64表示x86_64架構）。
e_version: ELF版本。
e_entry: 程序入口點地址。
e_phoff: Program Header Table的偏移。
e_shoff: Section Header Table的偏移。
e_flags: 與架構相關的標志。
e_ehsize: ELF Header的大小。
e_phentsize: Program Header Table中每個條目的大小。（執行視圖）
e_phnum: Program Header Table中的條目數。
e_shentsize: Section Header Table中每個條目的大小。（鏈接視圖）
e_shnum: Section Header Table中的條目數。
e_shstrndx: 包含節名稱字符串表的節索引。

Program Header Table

看代碼（https://github.com/bminor/glibc/blob/master/elf/elf.h#L707）：

typedef struct {  Elf64_Word        p_type;                  /* Segment type */  Elf64_Word        p_flags;                /* Segment flags */  Elf64_Off        p_offset;                /* Segment file offset */  Elf64_Addr        p_vaddr;                /* Segment virtual address */  Elf64_Addr        p_paddr;                /* Segment physical address */  Elf64_Xword        p_filesz;                /* Segment size in file */  Elf64_Xword        p_memsz;                /* Segment size in memory */  Elf64_Xword        p_align;                /* Segment alignment */ } Elf64_Phdr;

Program Header Table用于描述段的信息，每個條目包含：

p_type: 段類型（例如，PT_LOAD表示可加載段），具體詳見（https://github.com/bminor/glibc/blob/master/elf/elf.h#L717）：

#define PT_NULL   0 /* Program header table entry unused */ #define PT_LOAD   1 /* Loadable program segment */ #define PT_DYNAMIC  2 /* Dynamic linking information */ #define PT_INTERP 3 /* Program interpreter */ #define PT_NOTE   4 /* Auxiliary information */ #define PT_SHLIB  5 /* Reserved */ #define PT_PHDR   6 /* Entry for header table itself */ #define PT_TLS    7 /* Thread-local storage segment */ #define PT_NUM    8 /* Number of defined types */ #define PT_LOOS   0x60000000 /* Start of OS-specific */ #define PT_GNU_EH_FRAME 0x6474e550 /* GCC .eh_frame_hdr segment */ #define PT_GNU_STACK  0x6474e551 /* Indicates stack executability */ #define PT_GNU_RELRO  0x6474e552 /* Read-only after relocation */ #define PT_GNU_PROPERTY 0x6474e553 /* GNU property */ #define PT_GNU_SFRAME 0x6474e554 /* SFrame segment.  */ #define PT_LOSUNW 0x6ffffffa #define PT_SUNWBSS  0x6ffffffa /* Sun Specific segment */ #define PT_SUNWSTACK  0x6ffffffb /* Stack segment */ #define PT_HISUNW 0x6fffffff #define PT_HIOS   0x6fffffff /* End of OS-specific */ #define PT_LOPROC 0x70000000 /* Start of processor-specific */ #define PT_HIPROC 0x7fffffff /* End of processor-specific */

p_offset: 段在文件中的偏移。
p_vaddr: 段在內存中的虛擬地址。
p_paddr: 段在內存中的物理地址（通常未使用）。
p_filesz: 段在文件中的大小。
p_memsz: 段在內存中的大小。
p_flags: 段的權限標志（例如，可讀、可寫、可執行）。
p_align: 段的對齊要求。

Section Header Table

看代碼（https://github.com/bminor/glibc/blob/master/elf/elf.h#L409）：

typedef struct {  Elf64_Word  sh_name; /* Section name (string tbl index) */  Elf64_Word  sh_type; /* Section type */  Elf64_Xword sh_flags; /* Section flags */  Elf64_Addr  sh_addr; /* Section virtual addr at execution */  Elf64_Off sh_offset; /* Section file offset */  Elf64_Xword sh_size; /* Section size in bytes */  Elf64_Word  sh_link; /* Link to another section */  Elf64_Word  sh_info; /* Additional section information */  Elf64_Xword sh_addralign; /* Section alignment */  Elf64_Xword sh_entsize; /* Entry size if section holds table */ } Elf64_Shdr;

Section Header Table用于描述節的信息，每個條目包含：

sh_name: section 名稱字符串表中的索引。
sh_type: section 類型（例如，SHT_PROGBITS表示程序代碼或數據），具體詳見（https://github.com/bminor/glibc/blob/master/elf/elf.h#L430）：

/* Legal values for sh_type (section type).  */  #define SHT_NULL    0 /* Section header table entry unused */ #define SHT_PROGBITS    1 /* Program data */ #define SHT_SYMTAB    2 /* Symbol table */ #define SHT_STRTAB    3 /* String table */ #define SHT_RELA    4 /* Relocation entries with addends */ #define SHT_HASH    5 /* Symbol hash table */ #define SHT_DYNAMIC   6 /* Dynamic linking information */ #define SHT_NOTE    7 /* Notes */ #define SHT_NOBITS    8 /* Program space with no data (bss) */ #define SHT_REL     9 /* Relocation entries, no addends */ #define SHT_SHLIB   10 /* Reserved */ #define SHT_DYNSYM    11 /* Dynamic linker symbol table */ #define SHT_INIT_ARRAY    14 /* Array of constructors */ #define SHT_FINI_ARRAY    15 /* Array of destructors */ #define SHT_PREINIT_ARRAY 16 /* Array of pre-constructors */ #define SHT_GROUP   17 /* Section group */ #define SHT_SYMTAB_SHNDX  18 /* Extended section indices */ #define SHT_RELR    19 /* RELR relative relocations */ #define SHT_NUM     20 /* Number of defined types.  */ #define SHT_LOOS    0x60000000 /* Start OS-specific.  */ #define SHT_GNU_ATTRIBUTES 0x6ffffff5 /* Object attributes.  */ #define SHT_GNU_HASH    0x6ffffff6 /* GNU-style hash table.  */ #define SHT_GNU_LIBLIST   0x6ffffff7 /* Prelink library list */ #define SHT_CHECKSUM    0x6ffffff8 /* Checksum for DSO content.  */ #define SHT_LOSUNW    0x6ffffffa /* Sun-specific low bound.  */ #define SHT_SUNW_move   0x6ffffffa #define SHT_SUNW_COMDAT   0x6ffffffb #define SHT_SUNW_syminfo  0x6ffffffc #define SHT_GNU_verdef    0x6ffffffd /* Version definition section.  */ #define SHT_GNU_verneed   0x6ffffffe /* Version needs section.  */ #define SHT_GNU_versym    0x6fffffff /* Version symbol table.  */ #define SHT_HISUNW    0x6fffffff /* Sun-specific high bound.  */ #define SHT_HIOS    0x6fffffff /* End OS-specific type */ #define SHT_LOPROC    0x70000000 /* Start of processor-specific */ #define SHT_HIPROC    0x7fffffff /* End of processor-specific */ #define SHT_LOUSER    0x80000000 /* Start of application-specific */ #define SHT_HIUSER    0x8fffffff /* End of application-specific */

sh_flags: section 標志（例如，可寫、可分配、可執行）。
sh_addr: section 在內存中的地址。
sh_offset: section 節在文件中的偏移。
sh_size: section 的大小。
sh_link: 與section 相關的鏈接信息。
sh_info: 附加信息。
sh_addralign: section 的對齊要求。
sh_entsize: 如果section 包含固定大小的條目，則為每個條目的大小。
