由于亞穩態的存在，數據可能不會在目標時鐘的第一個周期中被目標時鐘域捕獲。為了確保數據不會丟失，源時鐘域數據應在最短的時間內保持穩定，以便滿足目標時鐘域的至少一個有效時鐘邊沿的setup和hold時間要求。

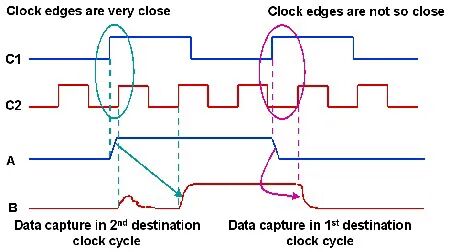

如果C1和C2的有效時鐘邊沿比較近，則C2的第一個時鐘邊沿，無法采樣到A的變化。數據最終被時鐘C2的第二個邊沿捕獲。

然而，如果數據A的轉換和時鐘C2的有效邊沿之間有足夠的時間，數據將在C2的第一個周期中被捕獲。

?

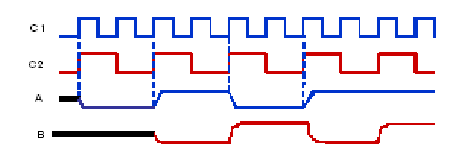

假設源時鐘C1的速度是目標時鐘C2的兩倍，并且兩個時鐘之間沒有相位差。進一步假設在時鐘C1的上升沿上生成的輸入數據序列“A”是“00110011”。在時鐘C2的上升邊沿上捕獲的數據B將是“0101”。在這里，由于信號A上的所有轉換都被B捕獲，因此信息其實沒有丟失。

?

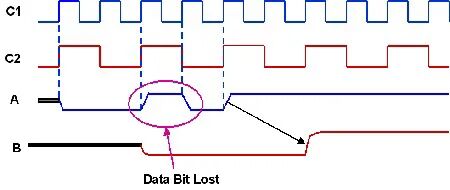

然而，如果輸入序列為“00101111”，那么目標時鐘域中的輸出將是“0011”。在這里，輸入序列中的第三個數據值“1”丟失。

?

解決方案。為了防止數據丟失，數據應在源時鐘域中保持恒定足夠長的時間，以便在目標時鐘域中正確捕獲。換句話說，在每次源時鐘域數據翻轉后，至少一個目標時鐘邊沿應該到達，而且建立或保持時序違例，以便源數據在目標時鐘域中正確捕獲。
