現代的SoC中，基本是以DDR為核心，整個系統的瓶頸也大多出在DDR，系統的主要目標也是合理的利用DDR，使得DDR效率最高，同時能滿足各個組件的需求。所以，對DDR的了解和掌握，是芯片進階和成為芯片架構必不可少的知識。作者以前雖然不斷碎片化的了解和學習過DDR，但是還是不夠系統，所以最近希望系統的再把DDR的知識點梳理一下。

先從最基本的原理開始。

1. 什么是DDR

DDR（Double Data Rate）是指雙倍數據速率同步動態隨機存取內存（Double Data Rate Synchronous Dynamic Random Access Memory，簡稱DDR SDRAM）。它是一種用于計算機和其他電子設備的內存技術，旨在提高數據傳輸速率和系統性能。

DDR的核心技術在于：

• 時鐘同步：DDR內存是同步的，這意味著數據傳輸與系統時鐘同步。時鐘信號用于協調內存控制器和內存模塊之間的數據傳輸。

• 雙倍數據速率：與傳統的SDR內存相比，DDR內存能夠在每個時鐘周期的上升沿和下降沿各傳輸一次數據。這種雙倍數據速率的機制使得DDR內存的數據傳輸速率是SDR內存的兩倍。

• SDR：在每個時鐘周期的上升沿傳輸一次數據。

• DDR：在每個時鐘周期的上升沿和下降沿各傳輸一次數據。

• 預取架構：DDR內存采用了預取架構，可以在一個時鐘周期內處理更多的數據。例如，DDR3內存通常預取8位數據，而DDR4內存預取16位數據。

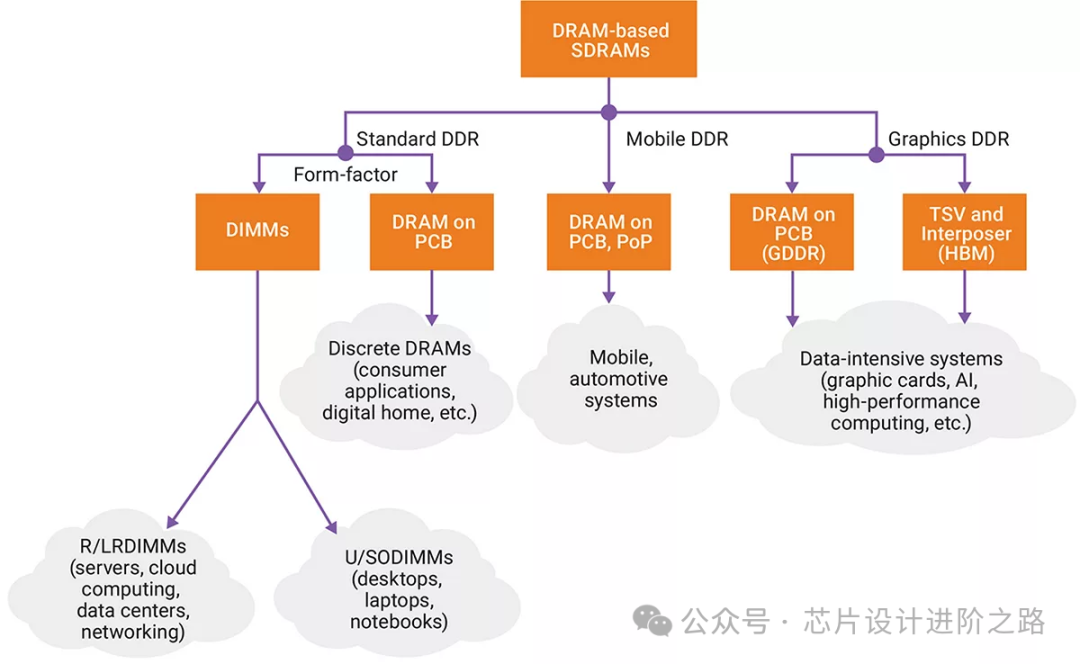

DDR 分為三個主要類別，每個類別都有獨特的功能，可幫助設計人員滿足其目標片上系統 (SoC) 的功耗、性能和面積要求。下圖顯示了不同的 DDR 類別及其目標應用場景。

1. DDR的基本原理

我們先從最基本的組成單元來看。

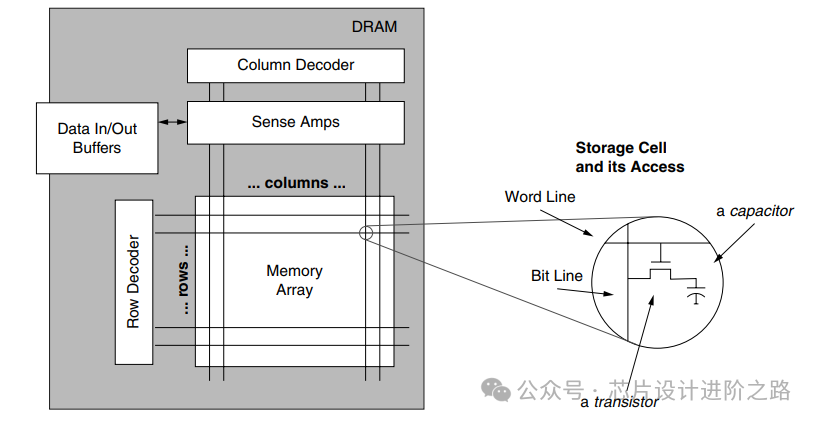

DDR內存的基本單元是存儲單元（Memory Cell），這些存儲單元組成了存儲陣列，構成了DDR內存的核心部分。

• 電容和晶體管：每個存儲單元由一個電容和一個晶體管（通常是MOSFET）組成。電容用于存儲電荷，表示數據的“0”或“1”狀態；晶體管用于控制電容的充電和放電。

• 位線（Bit Line）和字線（Word Line）：位線用于讀取或?qū)懭霐?shù)據，字線用于選擇特定的存儲單元。

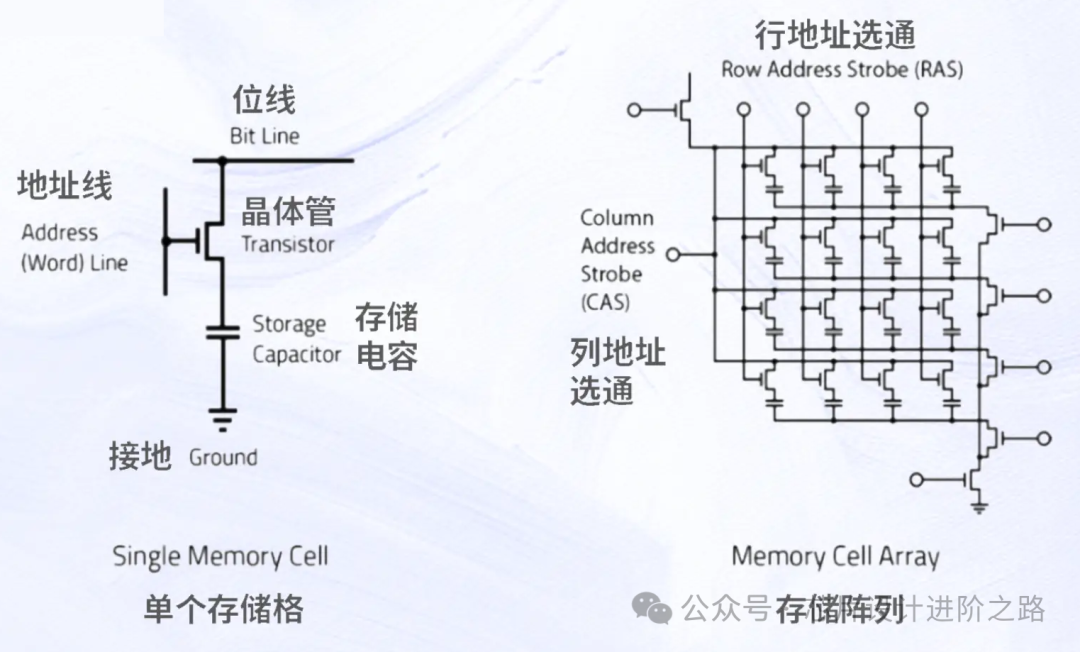

存儲單元和存儲整列就是組成DDR的基本單元，所有復雜的DDR都是由基本的單元組成的。可以看到單個存儲單元的結構非常簡單，每一個基本單元由一個電容和一個晶體管構成（又稱1T1C結構）。電容中存儲電荷量的多寡，用于表示“0”和“1”。而晶體管，則用來控制電容的充放電。

由于電容會存在漏電現象。所以，必須在數據改變或斷電前，進行周期性“動態”充電，保持電勢。否則，就會丟失數據。因此，DRAM才被稱為“動態”隨機存儲器。

所以DDR的基本操作有以下三種：

• 讀操作：當需要讀取數據時，字線激活，對應的晶體管導通，電容上的電荷通過位線傳輸?shù)阶x出放大器（Sense Amplifier）。讀出放大器將微弱的電信號放大，然后輸出為標準的邏輯電平。

• 寫操作：當需要寫入數據時，字線激活，對應的晶體管導通，位線上施加相應的電壓，使電容充電或放電，從而存儲數據。

• 刷新：由于電容會逐漸泄漏電荷，需要定期刷新存儲單元，以保持?jǐn)?shù)據的準確性。刷新操作通常由內存控制器自動管理。

另外一種我們常見的存儲單元是SRAM，這個是芯片設計中必不可少的單元。SRAM的基本單元如下所示：

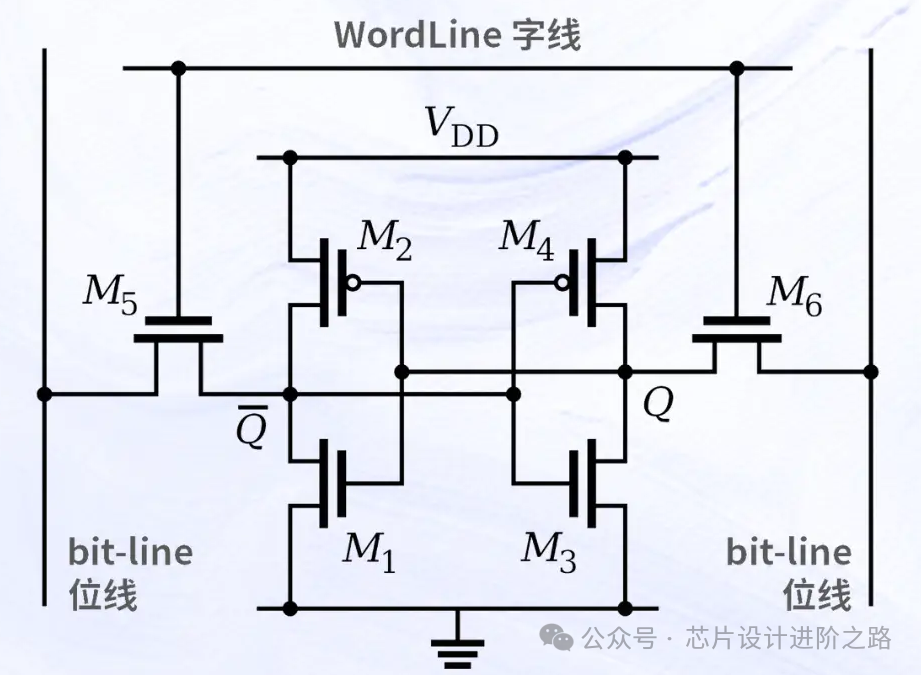

SRAM（靜態隨機存取存儲器）的基本單元由至少六個場效應晶體管組成。其中，四個場效應晶體管（M1, M2, M3, M4）構成兩個交叉耦合的反相器，這兩個反相器共同形成一個鎖存器（觸發器）。另外兩個場效應晶體管（M5, M6）作為控制開關，用于連接位線（Bit Line），以便進行讀寫操作。通過這些場效應管的協同工作，SRAM能夠在通電時穩定地鎖住二進制數0和1。因此，SRAM被稱為“靜態隨機存儲器”。

DDR和SRAM的基本單元對比如下：

可以看到，DRAM cell比SRAM cell 結構簡單很多，使用的晶體管也少很多。晶體管就是面積，當容量擴大到KB,MB,GB級別的時候，這個差別就非常大了。所以SRAM一般都是比較昂貴的，DDR就便宜很多，

特性	SRAM	DRAM
基本單元	6個晶體管	1個晶體管 + 1個電容
工作原理	鎖存器保持?jǐn)?shù)據	電容存儲電荷
訪問速度	快，低延遲	較慢，高延遲
功耗	較高	較低
容量	低	高
成本	高	低
刷新機制	不需要刷新	需要定期刷新
可靠性	高	較低
適用場景	高速緩存、寄存器文件	主內存、圖形內存、移動設備

主要是出于成本考慮，雖然DRAM有各種缺點，但是人家便宜量大，適合量產和商用。所以SRAM主要用在Cache，偏上緩存，一個芯片放上64MB, 128MB就已經很豪橫了。但是DDR現在都是4GB, 8GB,16GB起步了。這也是DDR成為主存的主要原因。

在AI芯片初期，大模型還沒出來，當時的趨勢是放大量的片上SRAM，以減少對DDR的使用，但是當大模型出來之后，這條路就走不通了，因?yàn)榧词狗派?28MB的SRAM, 對于大模型動輒幾GB的參數來說，都是杯水車薪。采用速度更高的存儲，如HBM；提高訪問速度這些才是唯一出路。

1. DDR的組織結構

我們平時說的DDR顆粒也是一種芯片：

也就是我們說的內存顆粒，而多個內存顆粒組成內存模組或者內存條，就是計算機里面使用的內存了。

如果以內存顆粒，也就是chip為分界點，那么板級的概念是：Channel，DIMM, Rank

而Chip內部就是微觀的概念是：Bank，Row，Column，Page，以及最小的Memory Cell。

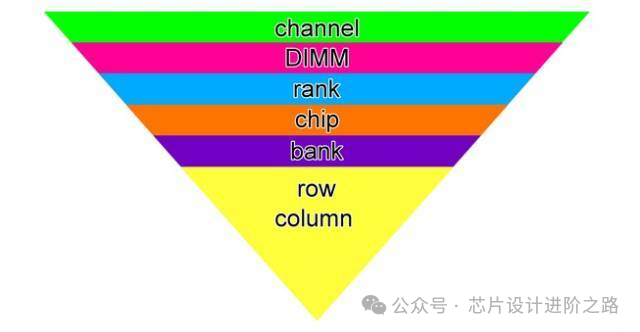

從大到小的組織層級如下：

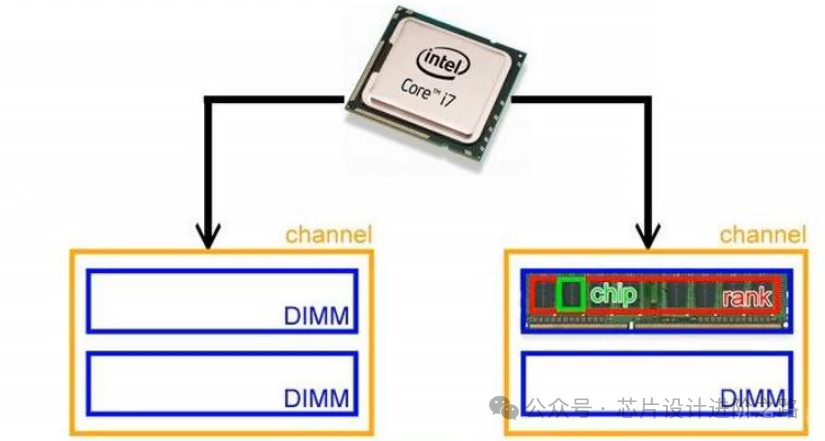

這里chip就是內存顆粒了。比如一個Intel I7 CPU連接兩個channel的DDR連接圖如下：

這里，Intel I7 CPU內部有內存控制器, 內存條在外部：

Memory Controller

• 負責管理內存的讀寫操作，包括地址生成、時序控制、刷新管理等。

Channel

• 內存控制器與內存模塊之間的一條獨立的通信路徑。每個通道可以獨立地進行讀寫操作，提高內存的并行處理能力。一個Channel對應一個內存控制器，有幾個channel，CPU內部就必須有幾個控制器。

DIMM：

• 雙列直插式內存模塊，是最常見的內存模塊類型之一。DIMM由多個內存芯片組成，安裝在主板上的內存插槽中。

• DIMM的位寬是指每次數據傳輸?shù)膶挾?，通常?4位（對于大多數服務器和臺式機）。為了滿足64位的數據傳輸要求，DIMM上的芯片數量和規格需要匹配。芯片規格有x4、x8和x16三種，分別提供4位、8位和16位的數據寬度，其中x16規格較少使用。為了達到64位的數據寬度，使用x4規格時需要16個芯片，使用x8規格時需要8個芯片，使用x16規格時需要4個芯片。DIMM可以是單面的（Single-Sided DIMM），所有芯片分布在DIMM的一側，例如使用8個x8芯片；也可以是雙面的（Double-Sided DIMM），芯片分布在DIMM的兩側，例如使用16個x4芯片，每側8個。

• 還有其他內存模塊：SO-DIMM：小型雙列直插式內存模塊，常用于筆記本電腦和小型設備。UDIMM：無緩沖雙列直插式內存模塊，直接與內存控制器通信。RDIMM：注冊雙列直插式內存模塊，通過寄存器與內存控制器通信，適用于服務器。LRDIMM：負載減少雙列直插式內存模塊，通過緩沖器減少內存控制器的負載，適用于高性能服務器。

Rank

• 定義：Rank是內存模塊中的一個獨立的存儲區域，可以獨立地響應內存控制器的命令。Rank是DIMM中的一個獨立的存儲區域，可以獨立地響應內存控制器的命令。一個DIMM可以包含一個或多個Rank。

• 組成：一個Rank由多個內存芯片（Chips）組成，這些芯片并聯在一起，共享同一組地址和控制信號。每個Rank需要提供64位的數據寬度，因此，使用x8規格的芯片時，一個Rank需要8個芯片。

• 為了和邏輯BANK相區分，也經常把RANK稱為Physical BANK（物理BANK），簡寫為P-BANK。邏輯Bank，簡寫為L-BANK。

Chip

• 定義：芯片是內存模塊中的最小物理單位，包含存儲陣列和控制邏輯。

• 組成：每個芯片包含多個銀行（Banks）。

• 存儲陣列：每個芯片包含多個存儲單元的存儲陣列。

• 控制邏輯：包括地址解碼器、讀出放大器、寫驅動器、時序控制器等。

• I/O接口：用于與外部設備（如內存控制器）進行數據傳輸。

Bank

• 定義：Bank是內存芯片中的一組存儲陣列，可以獨立地進行行激活和列訪問操作。一個芯片可以包含多個Bank。Bank就是之前提到的Memory Array

• 數量：DDR3內存通常有8個銀行，DDR4內存通常有16個銀行，DDR5內存則更多。

行（Row）和列（Column）

• 定義：存儲單元按照行和列的二維數組排列，形成存儲陣列。

• 行激活：行地址被發送到內存芯片，激活相應的行（頁）。

• 列訪問：行激活后，列地址被發送到內存芯片，選擇特定的列。

頁（Page）

• 定義：行的另一種稱呼，指的是一行存儲單元。




一種DDR層次結構示意圖如下所示

System
 |
 +-- Memory Controller
 |     |
 |     +-- Channel 1
 |     |     |
 |     |     +-- DIMM 1
 |     |     |     |
 |     |     |     +-- Rank 1
 |     |     |     |     |
 |     |     |     |     +-- Chip 1
 |     |     |     |     |     |
 |     |     |     |     |     +-- Bank 0
 |     |     |     |     |     +-- Bank 1
 |     |     |     |     |     ...
 |     |     |     |     |     +-- Bank 7 (DDR3) / Bank 15 (DDR4)
 |     |     |     |     |
 |     |     |     |     +-- Chip 2
 |     |     |     |     |     |
 |     |     |     |     |     +-- Bank 0
 |     |     |     |     |     +-- Bank 1
 |     |     |     |     |     ...
 |     |     |     |     |     +-- Bank 7 (DDR3) / Bank 15 (DDR4)
 |     |     |     |     ...
 |     |     |     |     +-- Chip N
 |     |     |     |           |
 |     |     |     |           +-- Bank 0
 |     |     |     |           +-- Bank 1
 |     |     |     |           ...
 |     |     |     |           +-- Bank 7 (DDR3) / Bank 15 (DDR4)
 |     |     |     |
 |     |     |     +-- Rank 2
 |     |     |           ...
 |     |     |
 |     |     +-- DIMM 2
 |     |           |
 |     |           +-- Rank 1
 |     |           |     ...
 |     |
 |     +-- Channel 2
 |           ...
 |
 +-- Other Components

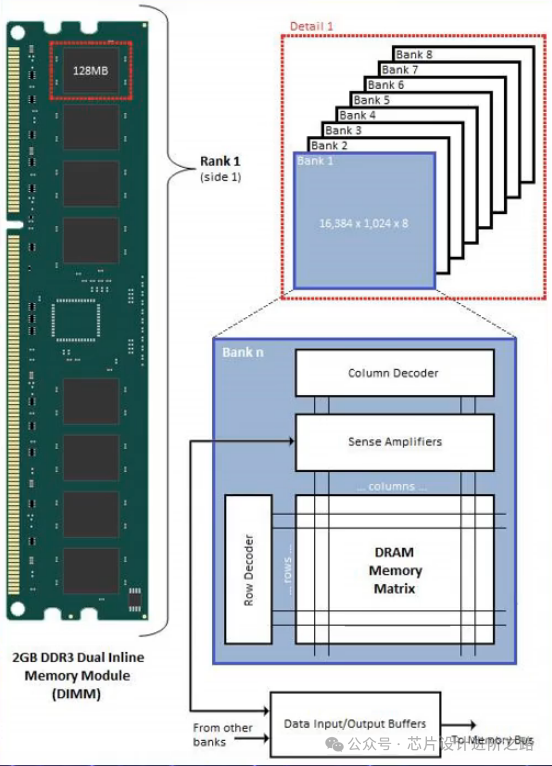

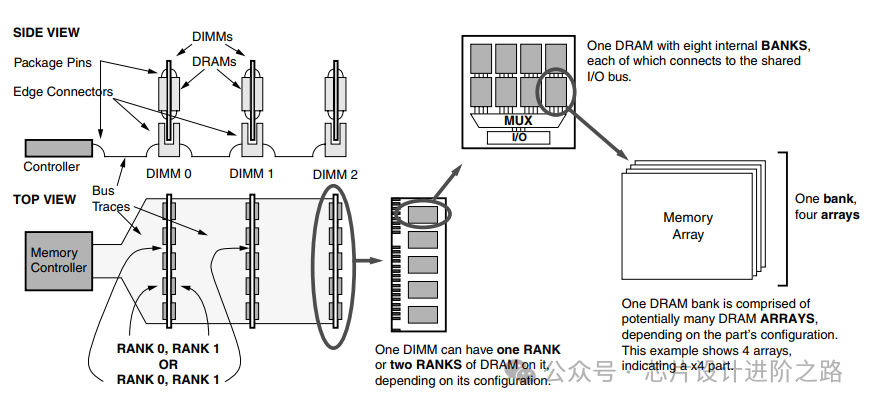

下圖可以很好的解釋這些層次結構的關系：
