常用的fsdb分塊記錄使用的方法主要有以下兩種：$fsdbAutoSwitchDumpfile和$fsdbSwitchDumpfile。下面將示例說明兩種方法的用法。

1 按照指定大小分割波形

Verdi支持在仿真時，指定dump的波形達到一定大小后自動進行分塊保存，其命令格式如下：

$fsdbAutoSwitchDumpfile(File_size | File_Size_var,”FSDB_Name” | FSDB_name_var,Number_of_files | Number_of_Files_var[,”log_filename”|,log_filename_var]);

其中

• File_size（fsdb塊的大小也可以通過變量File_Size_var指定）指定分塊fsdb的大小，即生成的單個fsdb的大小，這里需要注意，指定的最小File_size為10（即10MB），如果指定的數值小于10，那么實際dump時將會按照10MB進行dump（話說都10MB了，也沒有必要分塊了）；

• FSDB_Name（fsdb名也可以使用存放在變量FSDB_Name_var中名字）指定生成的fsdb文件名；

• Number_of_files（產生文件的個數也可以通過變量Number_of_files_var指定）指要產生的fsdb文件最大個數，如果指定為0則產生的文件數沒有限制；

• log_filename（dump過程中保存log信息的文件名也可以通過變量log_filename_var指定）指定dump過程中保存log信息的文件名；

【示例】

initial begin    $fsdbDumpvars(0,u_dut);    $fsdbAutoSwitchDumpfile(15,”test.fsdb”,30);end

上述代碼片段指定了生成的fsdb名稱格式為test_num.fsdb，即生成的第一個波形文件為test_000.fsdb，第二個為test_001.fsdb......直到仿真結束，此時根據仿真產生的波形文件的大小，最終dump的文件可能會出現以下幾種情況：

• 仿真波形總的大小不超過30*15MB時，將生成波形為test_001.fsdb~test_n.fsdb，其中n=（波形總大小/15MB）；

• 仿真波形總的大小大于30*15MB時，超過test_029.fsdb后產生的波形將會依次從test_000.fsdb開始覆蓋，如果不期望覆蓋,達到指定個數后停止dump，則可以使用參數“+fsdb+no_overwrite”，例如；

initial begin    $fsdbDumpvars(0,u_dut);????$fsdbAutoSwitchDumpfile(15,”test.fsdb”,30，“+fsdb+no_overwrite”);end

所以，在具體使用時，一定要注意仿真波形的大小，建議將函數中的Number_of_files設置的大一些。

2 按照指定時間間隔分割波形

除了產生固定大小的波形分塊外，Verdi還支持在仿真時，根據指定的不同時間區間產生對應的波形文件，當一個波形文件開始dump時，前一個已經dump的fsdb波形文件就已經關閉了，即此時可以使用Veridi打開前一個已經完成dump關閉的fsdb波形文件。dump波形的命令格式如下：

$fsdbSwitchDumpfile(“NewFileName”|NewFileName_var[,”+fsdbfile+pre_file”|,pre_file_var]);

這里需要注意，如果指定”+fsdbfile+pre_file”，那么波形記錄將從此刻開始記錄新的波形到文件NewFileName中，原來的pre_file波形文件關閉；如果沒有指定”+fsdbfile+pre_file”，那么波形記錄將從當前激活的正在記錄的波形文件切換至新的波形文件NewFileName中，而之前記錄波形的文件將關閉。

【示例】?

【仿真結果】?

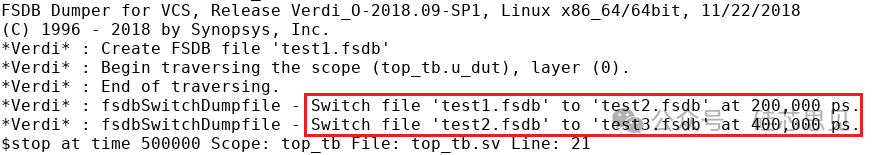

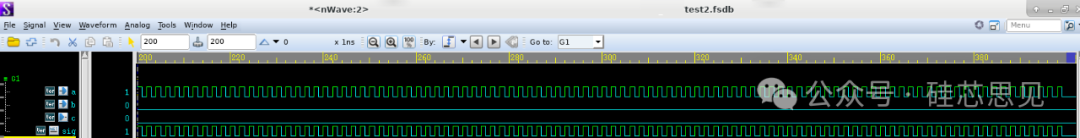

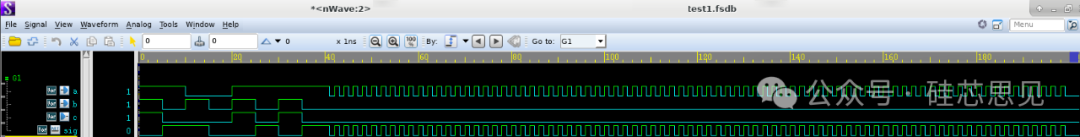

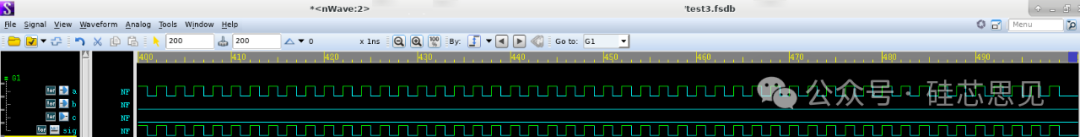

?從仿真結果來看，仿真波形的記錄從test1.fsdb切換到test2.fsdb，然后從test2.fsdb切換到test3.fsdb。當200ns仿真波形從test1.fsdb切換到test2.fsdb時，test1.fsdb波形保存關閉，此時可以通過Verdi打開觀測到已經dump的波形，并且此時同時開始記錄仿真波形到test2.fsdb中，當400ns仿真波形從test2.fsdb切換到test3.fsdb時，test2.fsdb波形保存關閉，也可以通過Verdi打開觀測到已經dump的波形，同時開始記錄仿真波形到test3.fsdb中，直到仿真結束。

從上例可以看出，使用$fsdbSwitchDumpfile切換時如果沒有指定“+fsdbfile+pre_file”，此時將會從當前處于正在記錄狀態的波形切換至新的要dump的波形。

當然，關于Verdi如何dump波形，還有很多其他的工具自帶方法，大家可以查看對應的工具手冊查看，一般情況下，這些doc都在工具的安裝路徑下可以找到，當然你也可以在網上搜索。
