有時候我們不想改Testbench，只能通過vcs的命令參數來配置dump fsdb，那么要怎么實現呢？

簡單說明

首先，用命令行參數-ucli讓vcs進入ucli模式。

vcs -R -ucli ...
# 或
./simv -ucli ...

再在ucli模式下執行dump fsdb指令，如下。格式與在verilog testbench中用的$fsdbDumpfile()和$fsdbDumpvars()兩個PLI task一樣。

ucli> fsdbDumpfile wave.fsdb
ucli> fsdbDumpvars 0 tb

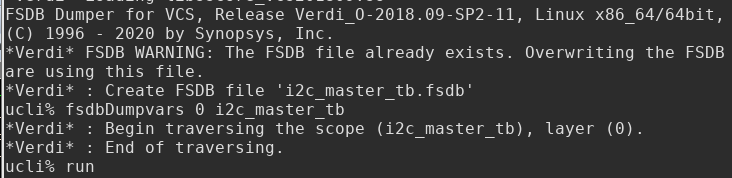

最后，再ucli模式下，運行run指令繼續完成仿真。

ucli> run

一步執行

我們發現開啟了ucli之后，需要手動敲入dump指令和run指令。有一些不方便，特別是批量跑腳本時。

其實我們可以把幾條指令寫成一個tcl文件dumpfsdb.tcl，例如：

# --**-- dumpfsdb.tcl --**--
# dump fsdb
fsdbDumpfile wave.fsdb
fsdbDumpvars 0 tb
# run
run

同時，vcs或者simv的參數也改進一下：

vcs -R -ucli -do dumpfsdb.tcl ...
# 或
./simv -ucli -do dumpfsdb.tcl ...

一個題外話：kdb

為了更方便的debug，打開波形的同時，可以通過kdb來自動加載rtl和tb。具體如下：

• 1. vcs加-kdb編譯參數

• 2. verdi -ssf xxx.fsdb
