小編最近在做邏輯綜合時，總在Verilog HDL以及SDC內見到SERDES時鐘以及相關約束，為了揭開 電串行器/解串器Serdes的神秘面紗，小編查閱了相關資料和論文，并在此文中對SERDES進行介紹討 論，同時介紹一種采用光電集成技術的，即采用光SerDes而非電SerDes的高速收發器。

圖1 簡單的串行器/解串器Serdes的架構圖（來源百度百科）

SerDes簡介

首先我們要了解什么是SerDes，SerDes的應用場景又是什么呢？SerDes又有哪些常見的種類？做 過FPGA的小伙伴想必都知道串口，與并行傳輸技術相比，串行傳輸技術的引腳數量少、擴展能力強、采 用點對點的連接方式，而且能提供比并行傳輸更高帶寬，而SerDes的主要作用就是把并行數據轉化成為 串行數據，或者將串行數據轉化為并行數據的“器件”。

SerDes的全稱是SERializer（串行 器）/DESerializer(解串器)，這種主流的高速的時分多路復用（TDM）,點對點的串行通信技術可以充分利用通信的信道容量，提升通信速度，進而大量的降低通信成本。目前，商用基于SerDes架構的通信協議最高可實現單通道56Gbps（好像已經可達112Gbps）的速率，在未來高帶寬、低成本的應用領域會 越來越廣泛。

實際上PCIE，JESD204B等復雜協議都是基于SerDes協議，常見的電SerDes就PCIE等協議來說，更接近物理層，所以SerDes通常又被稱之為物理層（PHY）器件。正是因?yàn)镾erDes的強電氣屬性，使得 Serdes具有以下優點：

根據SerDes的結構的不同可以將其分為四類：

并行時鐘SerDes：將并行寬總線串行化為多個差分信號對，傳送與數據并聯的時鐘。這些SerDes 比較便宜，在需要同時使用多個SerDes 的應用中，可以通過電纜或背板有效地?cái)U(kuò)展寬總線；

8B/10B編碼SerDes（最常見的結構）：將每個數據字節映射到10bit代碼，然后將其串行化為單一 信號對。10位代碼是這樣定義的：為接收器鐘恢復提供足夠的轉換，并且保證直流平衡（即發送相 等數量的‘1’和‘0’）。這些屬性使8B/10B編碼SerDes 能夠在有損耗的互連和光纖傳輸中以較少的信 號失真高速運行；

嵌入式時鐘SerDes：將數據總線和時鐘串化為一個串行信號對。兩個時鐘位，一高一低，在每個 時鐘循環中內嵌串行數據流，對每個串行化字的開始和結束成幀，并且在串行流中建立定期的上升 邊沿。由于有效負載夾在嵌入式時鐘位之間，因此數據有效負載字寬度并不限定于字節的倍數；

位交錯SerDes：將多個輸入串行流中的位匯聚為更快的串行信號對。

SerDes支持非常多的的主流工業標準，比如Serial RapidIO ，F(xiàn)iberChannel（FC），PCI-Express （PCIE），Advanced Switching Interface，Serial ATA（SATA），1-Gb Ethernet，10-Gb Ethernet（XAUI），Infiniband 1X，4X，12X等。

SerDes結構

事實上在SerDes收發器內部包括高速串并轉換電路、時鐘數據恢復電路、數據編解碼電路、時鐘糾 正和通道綁定電路，為各種高速串行數據傳輸協議提供了物理層（PHY）基礎。而主流的8B/10B編 碼SerDes則主要由物理介質相關子層（ PMD）、物理媒介適配層（Physical Media Attachment，PMA）和物理編碼子層（ Physical Coding Sublayer，PCS ）所組成，且收發器的 TX發送端和RX接收端功能獨立。

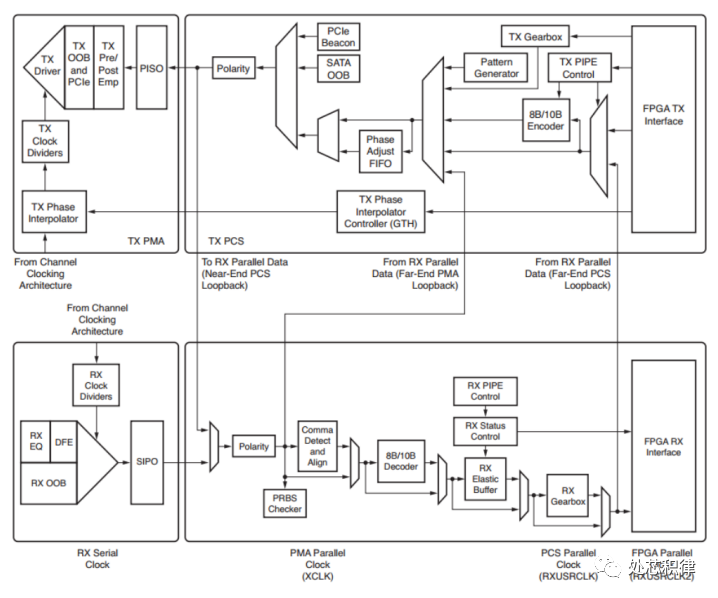

圖2 SerDes收發器內部的電路物理層結構圖

各物理層的作用：

1. PCS層，負責數據流的編碼/解碼，是標準的可綜合CMOS數字邏輯，可以通過邏輯綜合實現 軟硬綜合實現。

2. PMA層，是數?；旌螩ML/CMOS電路，負責負責串化/解串化，是理解SerDes區別于并行接 口的關鍵。

3. PMD層，負責串行信號通信。

涉及模塊：

1. TXPLL：這個模塊主要使用具有1ps以下的抖動的時鐘為參考，輸出數GHZ級的時鐘。

2. RXCDR(時鐘恢復）：這個模塊是一個復雜的控制回路，作用是來追蹤傳入數據的平均相位， 并不管Path上的任何SI或失真，通常是通過復雜的相位旋轉器或CDR驅動的鎖相環來完成的。

3. TXdriver：這個模塊把序列化模塊轉化為差分信號。

4. RX均衡器：此模塊用連續的時間均衡器以及DFE（裁決反饋均衡器）來均衡高速效應，通常 需要一個自動增益的電路來促進均衡效果，RX均衡器通常以狀態機邏輯和軟件的形式來實現 自動校準。

轉化過程：

1.? 發送（TX）即并轉串 簡單的來說就是并行信號通過FiFO，傳遞給內部的8b/10b編碼器、擾碼器，防止數據連0/1， 之后傳遞給串行器進行轉化，經過均衡器均衡后，由驅動發出。

2. 接收（RX）即串轉并 簡單的來說就是輸入的串行信號經過線性均衡器均衡后，去除了高速時鐘的jilter后，CDR從數 據中恢復Caputure時鐘，并通過解串器轉為對齊的并行信號，由驅動發出。

光SerDes解串器

目前光互連中電串行/反串行器(SerDes)的高功耗和速度提升障礙是光互連發展的阻礙，人們逐 漸把目光投向光SerDes的高速收發器。光SerDes解串器采用時間交錯的多路復用技術來進行并行 串行光信號的直接轉換，同時電SerDes的缺失極大地降低了數據傳輸通道中的功耗，以一個工作在 20個數據速率為2GHz的并行數字路徑和1個40GHz串行光通道之間的光SerDes收發器為例，其功 耗僅為13.5pJ/b左右，要遠遠低于同類型電SerDes的靜態功耗。同時結合波分復用(WDM)、脈沖幅 度調制(PAM)、正交相移鍵控(QPSM)等多種光復用技術，可進一步提高帶寬。

在數據中心、超級計算機和光纖接入網的數據通信中，對未來帶寬的需求不斷增長，這促使傳 統的電子鏈路被光鏈路取代，用于片內和片外通信。雖然光學技術在帶寬、損耗、串?dāng)_、電磁兼容 等方面具有優勢，但由于光信號不能直接由處理器處理，需要將光信號轉換為電信號。傳統的光互 連通信解決方案是將并行電信號通過芯片內部的串行器/反串行器(SerDes)轉換為高速串行電信號， 再通過芯片外部的光收發器轉換為光信號。由于SerDes電路的高功耗和鏈路比特率，光互連的發展 逐漸面臨瓶頸。收發器的大部分功率消耗在模擬電路，特別是SerDes上，而不是光學器件上。

以當前28Gb/s系統為例，收發器的光電轉換(EO)和光電轉換(OE)功耗僅為7.2pJ/b。但是整個 鏈路的功率預算增長到29.5pJ/b，其中22.3pJ/b(75.6%)是由SerDes電路貢獻的，這與OE-EO轉換 沒有直接關系。進一步的帶寬擴展受到嚴重限制，因?yàn)樾枰鈦砘謴?fù)信號完整性，并在高速串行 鏈路的末端重新計時，即使是非常短的幾英寸距離。同時提高比特率和保持低功耗是不可持續的。因此，最好是提高并行度來提高鏈路比特率。但是并行化程度的提高是由芯片的引腳數決定的，而 引腳數是由制造工藝、芯片尺寸、芯片頂層設計等決定的。

簡單地說，光SerDes就是利用時分復用技術將并行電信號加載到光載波上，獲得單波長單通道 電平可能高于40Gb/s的串行光傳輸，同時完成光電和串并聯轉換。如圖3所示，傳統的電子SerDes 收發器需要兩級轉換，以高速串行電信號為介質，將低速并行電信號轉換為高速串行光信號，而光 SerDes收發器實現了低速并行電信號與高速串行光信號的直接轉換，即比傳統的電SerDes多了一 級光電信號轉化。

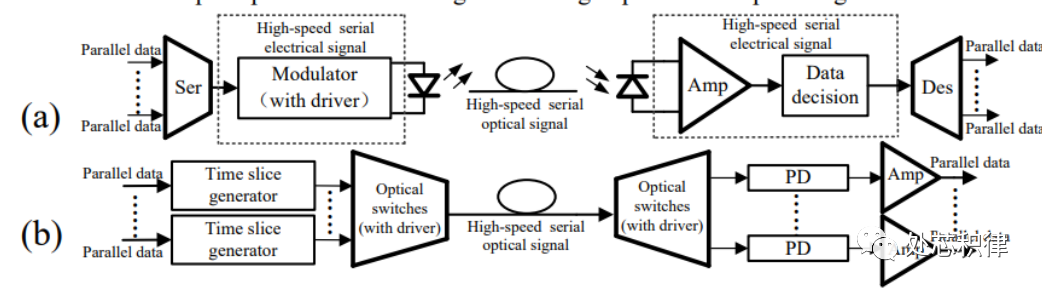

圖3 兩種收發器的比較。(a)在傳統收發器中，以高速串行電信號為介質，利用電子SerDes將并行 電信號轉換為高速串行光信號。(b)在所提出的收發器中，利用光SerDes將并行電信號直接轉換為 高速串行光信號。?

好啦，到這里關于SerDes解串器的所有技術詳解以及行業前沿發展小編就介紹到這里了，不知道各 位ICer有沒有對數?；旌现谐Ｒ姷腟erDes有更深刻的理解呢？我是處芯積律，感謝觀看！?。?/p>
