引言

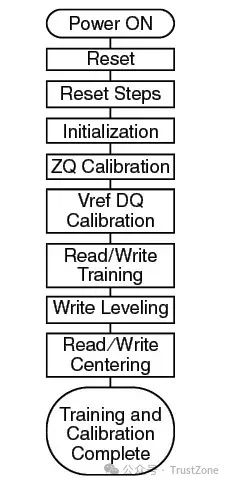

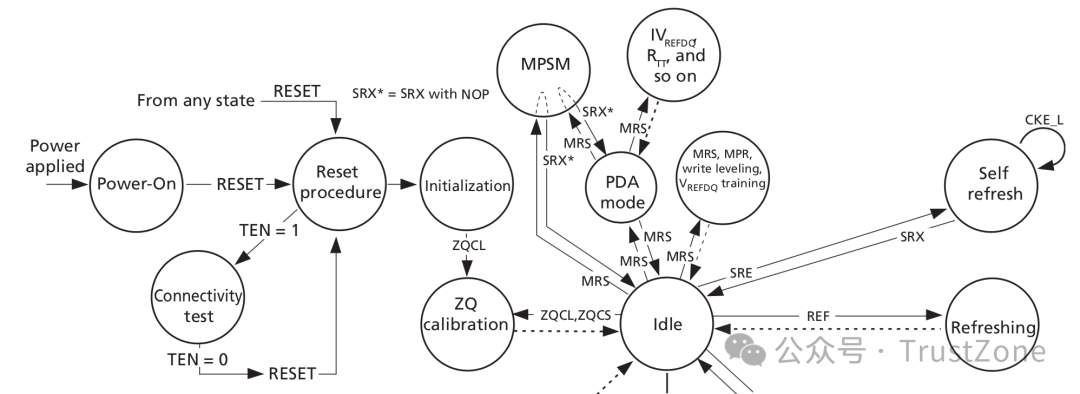

當一個帶有DRAM子系統的設備上電時，DRAM達到可操作狀態之前會發生一系列事件。以下是根據JEDEC規范中的狀態機所顯示的DRAM從上電到可操作狀態所經歷的各種狀態。

這可不是我們平時就一句Training階段就能概述。

本質上，初始化過程包括四個不同的階段：

上電和初始化

ZQ校準

Vref DQ校準

讀寫訓練（也稱為內存訓練或初始校準）

本文的內容就按照這個流程來展開一一聊聊，有些地方，為了講清楚，有點啰嗦，請海涵。

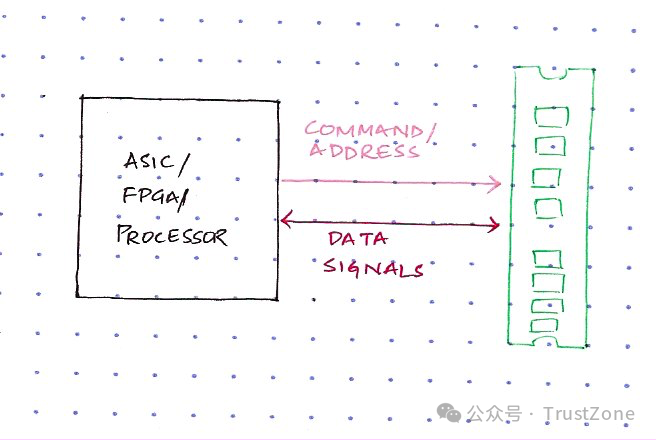

為了更好地理解以下部分，我們假設您有一個如下所示的系統——帶有1個DIMM模塊的ASIC/FPGA/處理器。

圖2：示例系統

Initialization-初始化

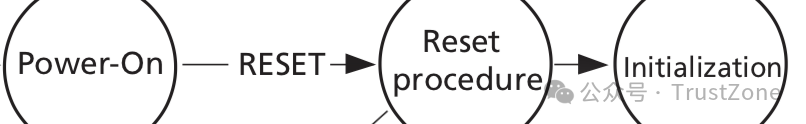

圖2：初始化狀態（來源：美光數據手冊）

上電和初始化是一個固定且定義明確的步驟序列。

通常，當系統加電且ASIC/FPGA/處理器中的控制器從復位狀態中解除時，它會自動執行上電和初始化序列。以下是控制器所做工作的超級簡化版本。有關確切的詳細信息，請參閱JESD79-49A規范中的第3.3節。^[1]

對DRAM上電
解復位并激活ClockEnable（CKE）
啟用時鐘CK_t/CK_c
發出MRS命令并加載模式寄存器[模式寄存器以特定順序加載]
執行ZQ校準[ZQCL]
將DRAM置于IDLE狀態

此時，DIMM模塊上的DRAM了解了它們需要以什么頻率運行，以及CAS延遲（CL）、CAS寫入延遲（CWL）和其他一些時序參數是什么。

當DIMM（雙列直插式內存模塊）模塊上的DRAM（動態隨機存取存儲器）被初始化時，它們會獲取一系列關鍵的運行參數，這些參數對于確保內存模塊能夠高效、穩定地運行至關重要。

CAS延遲（CL，Column Address Strobe Latency）是內存時序的第一個參數，表示從發出讀取命令到數據實際可用的時間（以時鐘周期為單位）。它是衡量內存性能的重要指標之一。
CAS寫入延遲（CWL，Column Address Strobe Write Latency）是DRAM在寫入數據時，從列地址被激活到數據開始被寫入DRAM的延遲時間。
tRCD（Row Address to Column Address Delay）：行地址到列地址的延遲時間，即從發出行地址命令到可以發出列地址命令的時間間隔。
tRP（Row Precharge Time）：行預充電時間，即從行地址被激活到該行可以被再次激活之前的預充電時間。
tRAS（Active to Precharge Delay）：行有效至預充電的最短周期，即從行地址被激活到該行被預充電之前的時間間隔。

提示可以查看關于DDR4時序參數的文章，以了解更多關于CL、CWL等的信息...

在DDR4內存的初始化過程中，會執行一系列步驟來配置這些時序參數。

首先，內存控制器會發出命令并加載模式寄存器，這些寄存器會按照特定順序被編程以設置DRAM的運行參數。
隨后，會執行ZQ校準（ZQ Calibration），這是一個與數據引腳（DQ）相關的校準過程，用于調整DQ引腳的阻抗以匹配外部參考電阻，從而優化信號完整性。
完成這些步驟后，DRAM模塊就處于準備好進行數據讀寫操作的狀態了。
此時，內存控制器和PHY（物理層）會執行進一步的讀/寫訓練（也稱為內存訓練或初始校準），以確保時鐘和數據選通信號（DQS）在DRAM上正確對齊，并計算出DRAM的正確讀寫延遲。

這些步驟共同確保了DDR4內存能夠高效、穩定地運行。

在DDR4內存系統中，**模式寄存器（Mode Register）**是一種關鍵的配置寄存器，用于存儲和定義內存模塊的操作模式和時序參數。模式寄存器允許內存控制器在內存初始化過程中，通過發送特定的模式寄存器設置（MRS）命令來配置DRAM的運行參數，以確保內存模塊能夠按照預定的設置進行高效、穩定的數據讀寫操作。

模式寄存器的主要功能和特點包括：

配置運行參數：模式寄存器中存儲了多個參數，如CAS延遲（CL）、CAS寫入延遲（CWL）、行地址到列地址的延遲（tRCD）、行預充電時間（tRP）等，這些參數共同決定了內存模塊的性能和時序特性。
優化信號完整性：通過配置模式寄存器，可以調整數據引腳（DQ）的阻抗匹配和時序參數，以優化信號在內存模塊上的傳輸質量，減少信號反射和噪聲干擾。
支持多種操作模式：DDR4內存支持多種操作模式，如正常操作模式、自刷新模式、低功耗模式等。模式寄存器中的設置決定了內存模塊在不同模式下的行為。
可編程性：內存控制器可以通過發送MRS命令來編程模式寄存器中的值。這些值在內存初始化過程中被設置，并可以在后續的操作中被修改以適應不同的應用場景和性能需求。

DDR4中的模式寄存器數量

DDR4內存標準定義了多個模式寄存器（MR），通常包括MR0到MR6等。不同的模式寄存器負責不同的配置內容和功能。例如，MR0可能用于控制內存模塊的基本操作模式和時序參數；MR1可能用于配置輸出驅動器阻抗和片上終結電阻（ODT）等特性；而MR5和MR6等則可能用于更高級的配置選項，如奇偶校驗和CRC校驗等。

ZQ校準

ZQ（Zero Quiet Calibration）在DDR（動態隨機存取存儲器）內存模塊中是一個關鍵的校準電阻引腳，其名稱來源于“Zero Quinn”，意味著當所有數據線預充電到Vcc/2（電源電壓的一半）時，通過ZQ進行校準應使所有線路的阻抗為零。然而，這里的“零”是一個理想狀態，實際上ZQ校準是為了使線路的阻抗達到一個優化值，以確保信號在傳輸過程中的完整性和穩定性。

ZQ校準與數據引腳DQ有關。為了了解ZQ校準的作用以及為什么需要它，我們首先需要查看每個DQ引腳后面的電路。

請記住，DQ引腳是雙向的。它負責在讀取時發送數據，在寫入時接收數據。

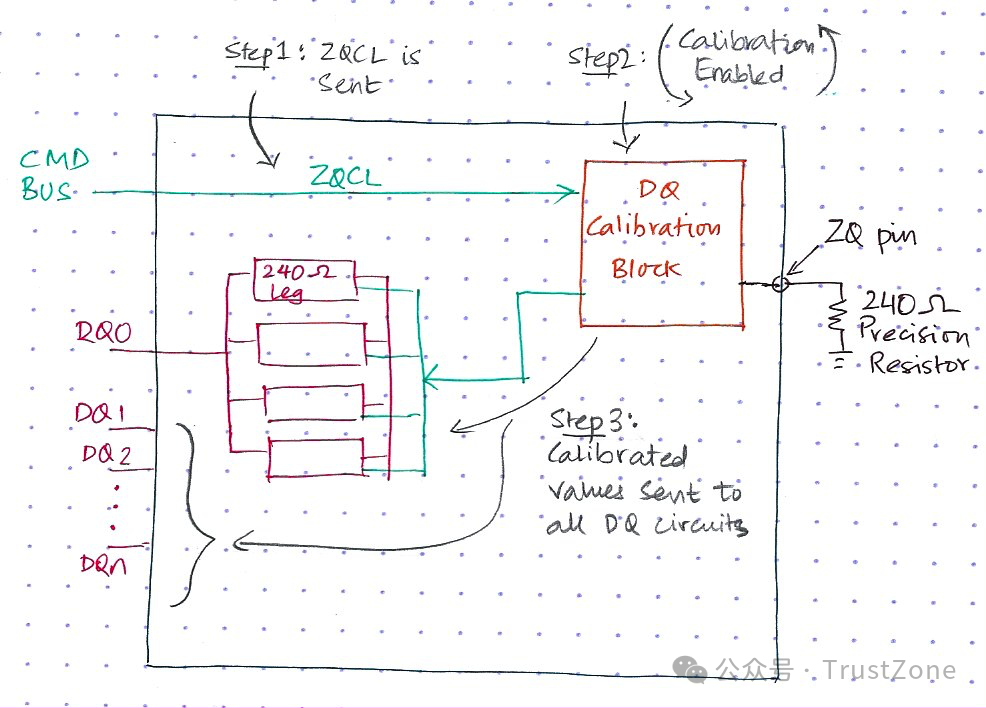

圖5：DQ校準模塊

現在，如果你查看DRAM內部，每個DQ引腳后面的電路都由一組并聯的240Ω電阻支路組成，如圖4所示。由于CMOS設備的特性，這些電阻永遠不會精確到240Ω。電阻值甚至?xí)艿诫妷汉蜏囟茸兓挠绊?。因此，它們被制成可調諧的。

為了將這些電阻精確調節到240Ω，每個DRAM都包含：

一個稱為DQ校準控制塊的特殊模塊

一個ZQ引腳，該引腳連接有一個外部精密（±1%）240Ω電阻。

這個外部精密電阻是“參考”電阻，它在所有溫度下都保持在240Ω。在初始化期間發出ZQCL命令時，DQ校準控制塊被激活，并產生一個調諧值。然后，該值被復制到每個DQ的內部電路中。

DQ電路中的240Ω電阻支路是一種稱為“多晶硅電阻”的電阻器，其阻值通常略大于240Ω（多晶硅電阻器是一種與CMOS技術兼容的電阻器類型）。有許多p型溝道器件與該多晶硅電阻并聯連接，以便能夠精確地將其調至240Ω。

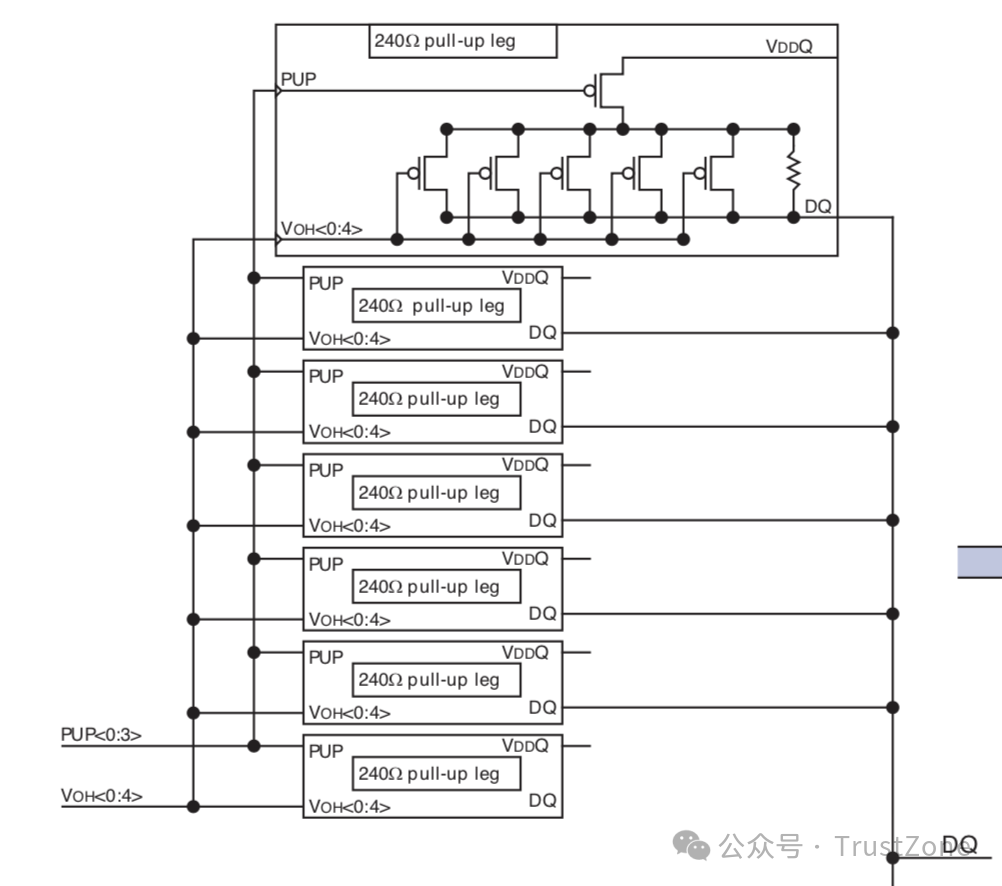

下圖放大了DQ電路中的一個240Ω支路，并顯示了與多晶硅電阻相連的5個p型溝道器件。這些小晶體管是根據輸入VOH[0:4]設置的。

現在，連接到DQ校準控制塊的電路本質上是一個電阻分壓電路，其中一個電阻是多晶硅電阻，另一個是精確的240Ω電阻。

在初始化過程中發出ZQCL命令時，DQ校準控制塊被激活，DQ校準控制塊內的內部比較器使用VOH[0:4]調節p通道器件，直到電壓恰好為VDDq/2（經典電阻分壓）。此時，校準完成，VOH值被傳輸?shù)剿蠨Q引腳。

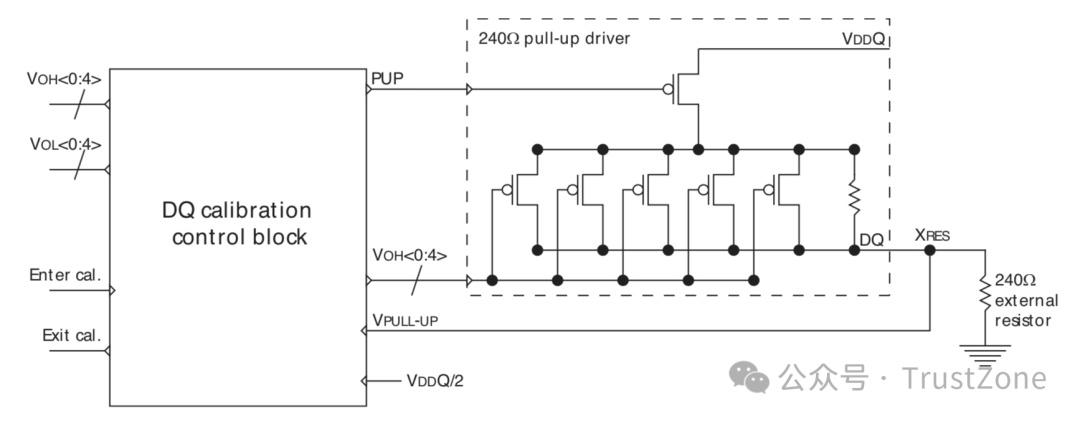

圖7：DQ校準塊（來源：美光數據手冊）

接下來，你可能會好奇為什么DQ引腳一開始就有這個由240Ω電阻組成的并聯網絡！

擁有一組并聯的240Ω電阻允許您調整驅動強度（用于讀?。┖投私与娮瑁ㄓ糜趯懭耄?。每個PCB布局都是不同的，因此這種調整能力是改善信號完整性、最大化信號眼圖大小并允許DRAM以高速運行的必要條件。

DRAM的信號驅動強度可以通過設置模式寄存器MR1[2:1]來控制。端接可以使用模式寄存器MR1、2和5中的RTT_NOM、RTT_WR和RTT_PARK的組合來控制。

Vref DQ Calibration-Vref 數據隊列（DQ）校準

“Vref DQ Calibration”指的是對內存模塊中DQ引腳的參考電壓進行校準的過程，以確保數據傳輸?shù)臏?zhǔn)確性和可靠性。這個過程通常涉及到調整DQ引腳上的參考電壓值，以匹配內存控制器的要求，并優化信號傳輸?shù)碾姎馓匦浴?

圖8：VrefDQ校準（來源：美光數據手冊）

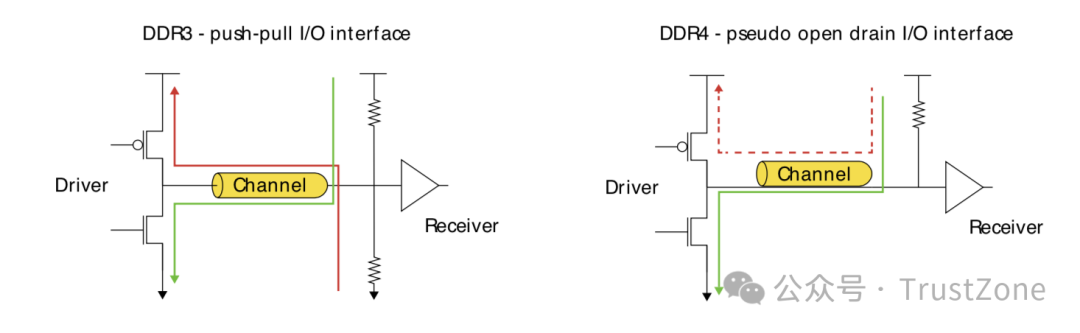

在DDR4中，數據線（DQ）的端接方式從CTT（中心抽頭端接，也稱為SSTL系列釘狀端接邏輯）更改為POD（偽開漏）。這是為了改善高速下的信號完整性并節省I/O功耗。這并不是首次采用這種方式，GDDR5（圖形DRAM）也使用了POD。

這句話的意思是，在DDR3中，Vdd/2被用作電壓參考來決定DQ信號是0還是1。再看一下圖9的左側，接收器基本上是一個分壓電路。

但在DDR4中，接收器上沒有分壓電路。相反，它有一個內部電壓參考，用于決定數據線（DQ）上的信號是0還是1。這個電壓參考被稱為VrefDQ。VrefDQ可以通過模式寄存器MR6進行設置，并且需要在VrefDQ校準階段由內存控制器正確設置。

ZQ Calibration（Zero Quiet Calibration）VS Vref DQ Calibration

目的與作用：

ZQ Calibration主要關注于校準DRAM（動態隨機存取存儲器）接口中DQ（數據隊列）引腳的電氣特性，特別是驅動強度和端接電阻。
它通過連接在VDDQ和DRAM ZQ pin上的精確電阻（通常為240Ω）來校準DRAM內部的電阻值，這些電阻值可能會隨著溫度和電壓的變化而漂移。
ZQ Calibration能夠補償這些外部因素的變化，確保DQ引腳的電氣特性保持在最佳狀態，從而提高信號傳輸?shù)耐暾院涂煽啃浴?

工作方式：

在LPDDR5中，用戶可以選擇background ZQ或command-based ZQ兩種方式進行校準。
DRAM會自動進行周期性的ZQ Calibration，得到合適的驅動/ODT（片上終結）電阻值，并在適當?shù)臅r候通過發送ZQ latch命令來更新這些值。

Vref DQ Calibration

目的與作用：

Vref DQ Calibration關注于校準DQ引腳上的參考電壓（VrefDQ），這是用于確保數據傳輸過程中信號電平正確性的基準電壓。
通過調整VrefDQ的值，可以優化信號傳輸?shù)碾姎馓匦?，減少信號噪聲和干擾，從而提高數據傳輸?shù)臏?zhǔn)確性和可靠性。

工作方式：

Vref DQ Calibration通常涉及設置VrefDQ的電壓范圍和步進大小，并根據需要進行調整以確保信號電平在可接受的范圍內。
在DDR5等現代內存技術中，Vref DQ Calibration可能還包括對VrefDQ設置容差和步進時間的精確控制。

POD、CTT、SSTL、ODT技術的對比

技術	簡稱	應用場景	主要特點	備注
偽開漏	POD	DDR4及以后版本	1. 接收端終端電壓等于VDDQ，降低功耗	1. DDR4中用于改善信號完整性和降低功耗
			2. 減少寄生引腳電容和I/O終端功耗	2. 相比SSTL，POD在高電平時無電流流動
中心抽頭端接	CTT	DDR3及以前版本	1. 類似于SSTL，但具體實現可能有所不同	1. 較少在DDR4中提及，更多作為歷史背景
釘狀系列端接邏輯	SSTL	DDR3及以前版本	1. 接收端終端電壓為VDDQ/2	1. DDR3中常用的端接方式
			2. 通過串聯電阻實現信號端接	2. 適用于較低速率的DDR版本
片上終結	ODT	DDR2及以后版本	1. 將終端電阻內置到DRAM顆粒內部	1. 提高信號完整性，減少反射
			2. 可通過DRAM控制器獨立控制開關	2. 降低主板制造成本，減少主板設計復雜度
			3. 減少內存閑置時的功率消耗	3. 支持多種模式，如RTT_NOM、RTT_WR、RTT_PARK等

備注說明：

POD：在DDR4中引入，旨在通過降低接收端終端電壓和減少高電平時的電流流動來降低功耗。POD技術有助于提升DDR4在高速傳輸下的信號完整性和穩定性。
CTT：雖然在此表格中提及，但并非DDR內存接口中的主流技術，更多是作為歷史背景或與其他技術（如SSTL）進行比較時提及。
SSTL：在DDR3及以前版本中廣泛使用，通過串聯電阻實現信號端接，接收端終端電壓為VDDQ/2。適用于較低速率的DDR版本，但在高速傳輸時可能面臨信號完整性問題。
ODT：從DDR2開始引入，將終端電阻內置到DRAM顆粒內部（稱為片上終結）。ODT技術通過允許DRAM控制器獨立控制開關終端電阻來改善信號完整性，降低主板制造成本，并減少內存閑置時的功率消耗。此外，ODT還支持多種模式以適應不同的應用場景和性能需求。

ZQ VS Vref DQ

	ZQ Calibration	Vref DQ Calibration
目標	校準DQ引腳的電氣特性（驅動強度和端接電阻）	校準DQ引腳上的參考電壓（VrefDQ）
作用	提高信號傳輸?shù)耐暾院涂煽啃?	確保數據傳輸過程中信號電平的正確性
工作方式	通過連接在VDDQ和DRAM ZQ pin上的精確電阻進行校準	調整VrefDQ的電壓值和步進大小進行校準
關注點	電阻值的變化和補償	電壓值的精確性和穩定性

綜上所述，ZQ Calibration和Vref DQ Calibration雖然都是內存技術中的校準過程，但它們在校準的目標、方式和工作原理上存在差異。

ZQ Calibration更側重于電氣特性的校準和補償，而Vref DQ Calibration則更關注于參考電壓的精確性和穩定性。這兩種校準過程共同確保了內存模塊在數據傳輸過程中的高可靠性和準確性。

Read/Write Training

在這一點上，初始化過程已完成，DRAM處于空閑狀態，但內存仍然不可操作。在數據能夠可靠地寫入或從DRAM讀取之前，控制器和PHY必須執行幾個更重要的步驟。這個重要的階段被稱為讀寫訓練（或內存訓練或初始校準），其中控制器（或PHY）

運行算法以在DRAM處對齊時鐘[CK]和數據選通[DQS]
運行算法并計算出對DRAM進行正確讀寫操作的延遲
為讀取操作調整數據眼圖的中心位置
如果信號完整性不佳且數據無法可靠地寫入或讀取，則報告錯誤

本節涉及狀態機中的以下循環

圖10：讀寫訓練狀態（來源：美光手冊）

為什么需要讀寫訓練？

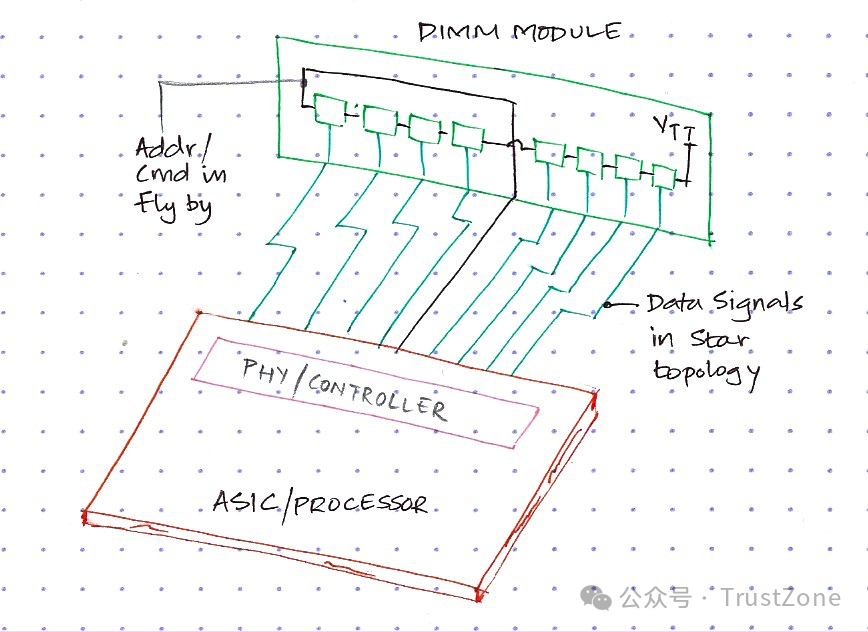

讓我們更深入地了解我們的示例系統。下面的圖片展示了在ASIC/SoC/處理器和DIMM上的DRAM之間，數據信號和地址/命令信號是如何連接的。

數據和數據選通（DQ & DQS）以星形拓?fù)浣Y(jié)構連接到每個內存，因為每個內存都連接到72條數據線的不同部分。

DIMM上的時鐘、命令和地址線（A、CK、CKE、WE、CSn）采用一種稱為飛越路由拓?fù)涞募夹g(shù)進行連接。這是因為DIMM上的所有DRAM共享相同的地址線，而飛越路由是實現更好信號完整性和高速運行所必需的。

圖11：示例系統詳圖

因此，從ASIC/處理器的視角來看，DIMM上的每個DRAM內存模塊都位于不同的距離上。而從DIMM的視角來看，由于每個DRAM的位置不同，它們接收到的時鐘和數據信號之間的偏斜也會有所不同。

DRAM是一個相對簡單的設備。當你打算進行寫入操作時，在初始化階段，你需要通過編程DRAM的模式寄存器之一來設置CAS寫入延遲（CWL），這是列地址和數據在DRAM輸入端之間的時間延遲。

這個定時參數必須始終得到遵守。內存控制器需要考慮到板載線路延遲和飛越路由延遲，并以適當?shù)钠眴拥刂泛蛿?shù)據信號，以確保它們以CWL延遲到達DRAM。

例如，如果你將CAS寫入延遲設置為9，那么當ASIC/處理器啟動列地址時，它需要在不同的時間點啟動不同的數據位，以確保它們都在CWL為9的時間點上到達DRAM。

對于讀取操作，也需要進行類似的處理。由于DIMM上的每個DRAM都位于不同的距離，因此當發出讀取命令時，它們會在不同的時間點接收到該命令，隨后每個DRAM返回的數據也會在不同的時間點到達ASIC/處理器。

在初始校準階段，ASIC/處理器會測量來自每個DRAM的延遲，并相應地調整其內部電路，以確保在正確的時刻捕獲來自不同DRAM的數據。

就是為了保證大家到的時候，能整整齊齊的，不要因為各自端口走的路程不一樣，而導致數據不一樣，目的就是確認路徑長短，然后告訴大家每個人多久出發，最后大家一起在終點碰頭。

對于讀寫訓練，控制器/PHY IP通常提供多種算法。最常見的算法包括：

寫入電平調整（Write Leveling）

多用途寄存器（MPR）模式寫入（Multi-Purpose Register Pattern Write）

讀取中心化（Read Centering）

寫入中心化（Write Centering）

以下各節將更詳細地介紹這些算法。

寫入電平調整

在向DRAM寫入數據時，有一個重要的時序參數tDQSS，它是不能違反的。tDQSS是數據選通信號（DQS）相對于時鐘信號（CK）的位置。tDQSS必須位于規格中定義的tDQSS(MIN)和tDQSS(MAX)范圍內。如果tDQSS超出此范圍，則可能會向內存寫入錯誤的數據。

由于DIMM上每個DRAM的時鐘到數據/數據選通信號的偏斜不同，內存控制器需要進行訓練，以便能夠補償這種偏斜，并保持DIMM上每個DRAM輸入端的tDQSS。

當您在控制器中啟用寫入電平調整時，它將執行以下步驟：

向模式寄存器MR1寫入數據，將位7設置為1。這將DRAM置于寫入電平調整模式。在寫入電平調整模式下，當DRAM看到數據選通信號（DQS）時，它會使用該信號對時鐘（CK）進行采樣，并通過DQ總線將采樣值返回給控制器。

控制器然后發送一系列DQS脈沖。由于DRAM處于寫入電平調整模式，因此它會使用DQS對CK的值進行采樣，并通過DQ總線將采樣值（1或0）返回給控制器。

控制器隨后查看DRAM返回的DQ位的值，并根據需要增加或減少DQS延遲，然后在一段時間后發送下一組DQS脈沖。

DRAM再次對CK進行采樣，并通過DQ總線返回采樣值。

重復步驟2到4，直到控制器看到0到1的轉換。此時，控制器鎖定DQS延遲設置，并針對該DRAM設備完成寫入電平調整。

然后，對整個DIMM的每個DQS重復步驟2到5，以完成寫入電平調整過程。

最后，通過向MR1[7]寫入0，將DRAM從寫入電平調整模式中移除。

下面的圖表展示了寫入電平調整的概念。

圖12：寫入電平調整（來源：美光數據手冊）

MPR（多用途寄存器）模式寫入

MPR模式寫入實際上并不直接被視為一種校準算法，而是通常作為讀取中心化和寫入中心化之前的一個準備步驟。

DDR4 DRAM中內置了四個8位的可編程寄存器，這些寄存器被稱為MPR寄存器（多用途寄存器），它們專門用于DQ位（數據位）的訓練過程，即讀取中心化和寫入中心化。為了啟用MPR訪問模式，需要將模式寄存器MR3的第2位（MR3[2]）設置為1。

一旦這個模式被激活，原本應該針對DRAM內存庫執行的讀取和寫入操作就會被重定向到這些多用途寄存器上，而不是直接操作內存庫中的數據。這樣做的目的是為了在正式進行讀寫操作之前，通過MPR寄存器對DRAM的數據路徑進行配置和優化，以確保后續操作的準確性和穩定性。

讀取中心化

讀取中心化的核心目標是調整控制器（或PHY）內部的讀取捕獲機制，確保數據在數據眼圖的中心位置被準確捕獲。為了實現這一目標，內存控制器（或PHY）會執行以下步驟：

通過設置模式寄存器MR3的第2位，啟用對多用途寄存器（MPR）的訪問，這樣DRAM在讀取操作時就會返回MPR中的數據，而不是直接從DRAM內存讀取。

隨后，控制器會發起一系列連續的讀取操作。這些讀取操作會返回之前在MPR模式寫入步驟中寫入的數據模式，假設這個模式是交替的1-0-1-0...序列。

在讀取過程中，控制器內部的讀取捕獲機制會動態調整內部的讀取延遲寄存器，以找到數據眼圖的左邊緣和右邊緣。這通常是通過逐步增加或減少讀取延遲來實現的。

一旦確定了數據眼圖的邊緣，控制器就會相應地設置讀取延遲寄存器，以確保數據始終在眼圖的中心位置被捕獲。

上述步驟會針對每個DQ數據位重復執行，以確保所有數據位的讀取操作都能達到最佳性能。

寫入中心化

寫入中心化的目的是為每個數據位設置合適的寫入延遲，以確保寫入數據在DRAM設備的相應寫入選通（DQS）邊緣上居中。為了實現這一目標，PHY會執行以下寫入-讀取-移位-比較循環：

PHY會連續地發起寫入和讀取操作。這些操作會針對DRAM的特定數據位進行。

在每次寫入操作后，PHY會逐步改變該數據位的寫入延遲，并隨后執行讀取操作以驗證寫入的數據。

通過比較讀取回的數據與原始寫入的數據，PHY可以評估不同寫入延遲下的數據質量。

經過多次迭代后，PHY可以確定一個寫入延遲范圍，在該范圍內讀取回的數據與寫入的數據一致。這個范圍就代表了寫入數據眼圖的左邊緣和右邊緣。

最后，PHY會根據這個范圍設置最佳的寫入延遲，以確保寫入數據在DQS邊緣上居中，從而提高寫入操作的準確性和穩定性。

定期校準

在網絡交換機或路由器等設備中，其運行過程中可能會遇到電壓和溫度的變化。為了保持信號完整性和數據訪問的可靠性，一些在初始化和讀寫訓練期間校準的參數需要重新運行。內存控制器和PHY IP通常提供以下兩種定期校準過程：
