DDR3的運行全流程涵蓋了從初始化到數據讀寫,再到刷新和低功耗模式的復雜操作。本文將詳細解析DDR3內存的運行機制,包括其基本原理、關鍵操作以及如何通過各種命令和時序控制來實現高效的數據處理。
通過深入了解DDR3內存的運行全流程,我們可以更好地理解實際使用中DDR是如何工作的,并為理解DDR4/DDR5等更復雜的內存使用提供參考。

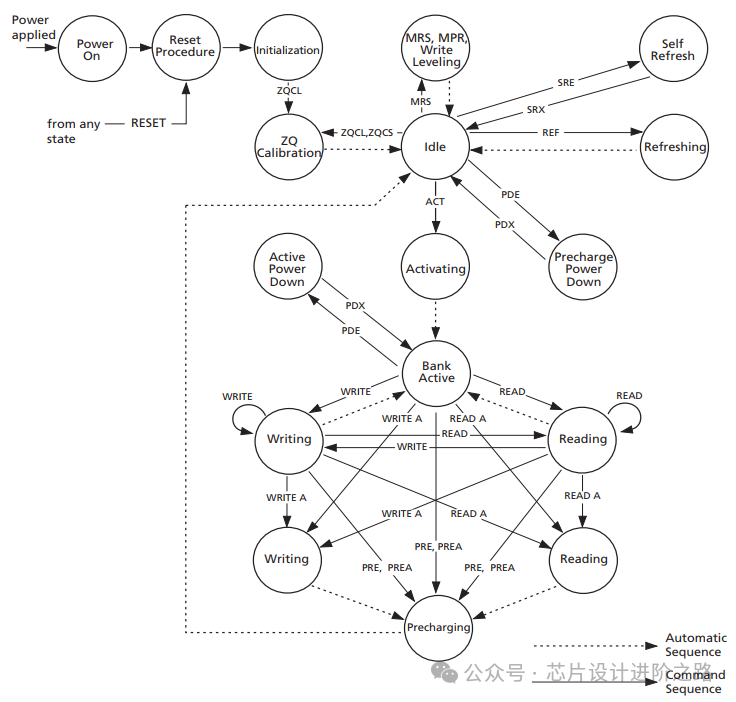

下面是DDR3運行過程的可能的狀態轉換:
可以把這整個流程分成:初始化,動態配置更新,刷新和自刷新,讀寫數據這幾個部分。
-

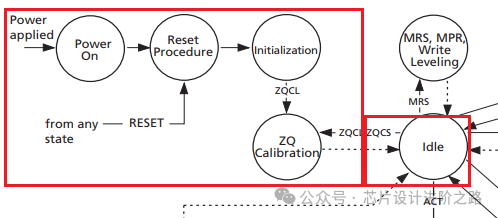

DDR3 SDRAM 初始化
DDR3 SDRAM從上電到進入空閑狀態的過程中,經歷了一系列初始化步驟,包括上電、復位、初始化、ZQ校準和空閑狀態。
Power On -> Reset Procedure -> Initialization -> ZQCL -> Idle
1). 上電(Power On)
-
DDR3 SDRAM芯片上電后,需要一段時間讓電源電壓穩定,確保所有內部電路都處于正常工作狀態。
-
這一階段通常需要幾百微秒到幾毫秒的時間。
操作:
-
電源電壓逐漸上升至穩定狀態,確保所有內部電路都處于正常工作狀態。
-
內存控制器監控電源電壓,確保電壓達到規定的穩定值。
2). 復位(Reset Procedure)
-
復位過程用于將DDR3 SDRAM芯片恢復到已知的初始狀態,確保所有內部寄存器和狀態機都處于默認狀態。
-
這一階段通常需要幾百納秒到幾微秒的時間。
操作:
-
內存控制器發送復位命令(Reset Command)。
-
內存芯片接收到復位命令后,內部狀態機重置,所有寄存器和配置回到默認狀態。
3). 初始化(Initialization)
-
初始化過程用于配置DDR3 SDRAM芯片的各種參數,使其準備好進行正常操作。
-
這一階段包括預置操作、模式寄存器設置(MRS)等步驟。
-
預置操作(Precharge All):將所有內存行預置為未激活狀態。
-
操作:內存控制器發送Precharge All命令,使所有內存行處于未激活狀態。
-
模式寄存器設置(Mode Register Set, MRS)::配置DDR3 SDRAM的初始工作模式,包括時序參數、突發長度、自刷新周期等。
-
操作:內存控制器發送MRS命令,配置內存芯片的初始工作模式。
4). ZQ校準(ZQ Calibration, ZQCL)
-
ZQ校準用于確保DDR3 SDRAM芯片的輸出驅動器阻抗與標準阻抗匹配,減少信號反射和噪聲。
-
這一階段包括ZQ校準長(ZQCL)和ZQ校準短(ZQCS)兩種模式。
-
ZQ校準長(ZQCL):通過外部240Ω標準電阻進行阻抗匹配校準。
-
操作:內存控制器發送ZQCL命令,啟動阻抗匹配校準過程。內存芯片通過外部240Ω標準電阻進行阻抗匹配,調整內部驅動器的阻抗。
-
ZQ校準短(ZQCS):用于快速重新校準阻抗匹配。
-
操作:內存控制器發送ZQCS命令,啟動快速阻抗匹配校準過程。
5). 空閑狀態(Idle)
-
空閑狀態是指DDR3 SDRAM芯片在完成初始化和校準后,等待接收新的命令或進行數據傳輸?shù)臓顟B(tài)。
-
在空閑狀態下,內存芯片可以進行自刷新操作,以保持?jǐn)?shù)據的完整性。
-
動態配置更新
DDR3 SDRAM從空閑狀態(IDLE)到模式寄存器設置(MRS)、內存保護寄存器(MPR)、寫入對齊(Write Leveling)再到空閑狀態(IDLE)的全流程。
IDLE->MRS、MPR、Write Leveling->IDLE
1). 模式寄存器設置(MRS):
-
模式寄存器設置(Mode Register Set, MRS)用于配置DDR3 SDRAM的初始工作模式,包括時序參數、突發長度、自刷新周期等。
-
這一步驟通常在初始化過程中多次執行,以配置不同的模式寄存器。
-
具體步驟:
-
設置基本模式寄存器(MR0):配置基本的工作模式,如突發長度、CAS延遲等。
-
設置擴展模式寄存器(MR1):配置高級的工作模式,如溫度補償自刷新、動態刷新等。
-
設置其他模式寄存器(MR2, MR3):配置更高級的功能,如寫入恢復時間、片內終結等。
2). 內存保護寄存器(MPR)
-
內存保護寄存器(Memory Protection Register, MPR)用于配置DDR3 SDRAM的內存保護功能,如錯誤檢測和糾正(ECC)等。
-
這一步驟通常在初始化過程中執行,以確保數據的完整性和安全性。
-
具體步驟:
-
配置MPR:配置內存保護功能,如ECC。
3). 寫入校準(Write Leveling)
-
寫入校準(Write Leveling)是一種時序校準技術,用于優化寫入操作的時序。通過動態調整DQS(數據選通信號)的延遲,確保DQS信號和CK(時鐘信號)的邊沿在DRAM引腳處精確對齊,從而減少時序偏差,提高系統的可靠性和性能。
-
具體步驟:
-
內存控制器驗證校準結果,確保DQS信號和CK信號的邊沿精確對齊。
-
調整后的延遲值被存儲在內存芯片的寄存器中。
-
內存芯片內部的校準電路通過比較訓練模式數據的到達時間和預期時間,調整DQS信號的延遲。
-
內存控制器發送訓練模式數據,用于校準DQS信號的延遲。
-
內存控制器發送MRS命令,啟動Write Leveling校準過程。
-
啟動Write Leveling校準:
-
發送訓練模式數據:
-
調整DQS信號的延遲:
-
存儲校準結果:
-
驗證校準結果:
4). 返回空閑狀態(IDLE)
-
在完成MRS、MPR和Write Leveling校準后,內存控制器使內存芯片返回空閑狀態,等待新的命令或進行數據傳輸。
3.刷新和自刷新
刷新命令(Refresh Command)和自刷新操作(Self-Refresh Operation)是兩種不同的機制,用于確保存儲器中的數據保持完整性和可靠性。

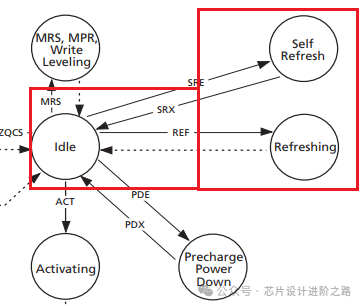

IDLE->Refreshing->IDLE
IDLE->Self Refreshing->IDLE
1). Refresh
刷新命令(Refresh Command)是DDR3 SDRAM在正常操作期間用于維持?jǐn)?shù)據完整性的一種機制。由于DRAM的特性,它需要定期刷新以保持?jǐn)?shù)據不丟失。刷新命令是非持久性的,意味著每次刷新都需要顯式地發出。在刷新周期中,所有Bank必須處于預充電狀態,并且必須滿足最小預充電時間tRP(min)。刷新周期的平均周期間隔為tREFI。
特點:
-
需要定期發出,以保持?jǐn)?shù)據不丟失。
-
刷新周期由內部刷新控制器控制,不需要外部地址控制。
-
刷新命令的延遲(tRFC(min))必須在下一次有效命令之前滿足。
2). Self-Refresh
自刷新操作(Self-Refresh Operation)是一種特殊的刷新模式,允許DDR3 SDRAM在沒有外部時鐘信號的情況下保持?jǐn)?shù)據。在這種模式下,DRAM內部的定時器負責刷新操作,這在系統其他部分需要關閉電源時非常有用。
特點:
-
允許在沒有外部時鐘信號的情況下刷新內存。
-
進入自刷新模式需要通過特定的命令序列,包括預充電所有Bank、設置自刷新命令(SRE)等。
-
退出自刷新模式也需要特定的命令序列,并且可能需要等待一段時間以確保內部刷新完成。
-
在自刷新模式下,除了CKE和RESET#之外的所有外部控制信號都是“不要關心”的狀態。
3). 兩種刷新對比
-
應用場景: Refresh Command適用于DDR3 SDRAM的正常操作期間,而Self-Refresh Operation適用于系統需要關閉電源或其他部分需要暫停時。
-
控制方式: Refresh Command需要外部系統定期發出,而Self-Refresh Operation由DRAM內部定時器控制。
-
電源需求: Refresh Command需要外部時鐘信號,而Self-Refresh Operation可以在沒有外部時鐘信號的情況下進行。
-
復雜性: Refresh Command相對簡單,只需定期發出即可;Self-Refresh Operation則涉及更復雜的命令序列和狀態管理。
在實際應用中,選擇使用Refresh Command還是Self-Refresh Operation取決于具體的應用場景和電源管理需求。例如,在需要低功耗模式的便攜設備中,Self-Refresh Operation可能更為合適,因為它允許系統在不完全關閉的情況下減少功耗。而在高性能計算應用中,可能更傾向于使用Refresh Command以確保數據的實時刷新。
-
讀數據
在進入IDLE狀態后,就可以進行讀寫操作了。

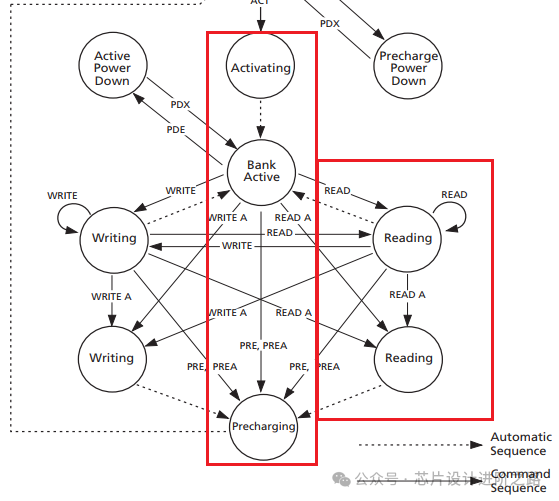

IDLE->ACT->READ/READA->Precharge

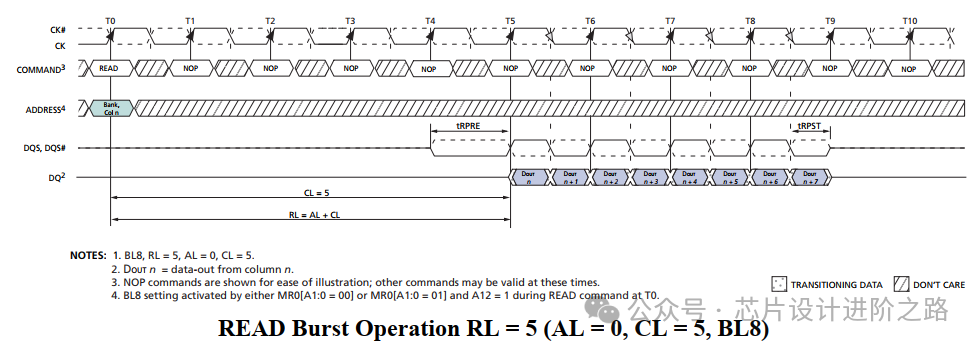

1). 基本讀操作過程
-
激活命令(ACTIVE Command):
-
首先,需要通過ACTIVE命令激活目標Bank,這涉及到提供BA(Bank Address)和ROW地址。
-
激活命令將選定的Bank和ROW置于活動狀態,以便進行后續的讀或?qū)懖僮鳌?
-
讀命令(READ Command):
-
在Bank激活后,通過READ命令指定要讀取的列(COLUMN)地址。
-
讀命令將數據從指定的ROW和COLUMN中讀出,并準備通過DQ(數據)引腳輸出。
-
數據輸出:
-
讀取的數據通過DQ引腳輸出,并由DQS(數據 strobe)信號進行同步。
-
數據輸出遵循特定的時序,包括讀 preamble、數據保持時間和postamble。
-
預充電命令(PRECHARGE Command):
-
讀操作完成后,需要通過PRECHARGE命令關閉當前的Bank,以便進行下一次操作。
-
預充電命令確保所有數據傳輸完成,并準備Bank進入下一次激活狀態。
2). 不同情況下的讀操作
實際情況中,讀開始的時候DDR很大可能不是處于IDLE狀態,那么就需要等待其他操作處理完成,才能進行讀操作,這也會影響讀的延時。
正在進行Refresh時的讀操作:
-
如果在Refresh操作期間接收到READ命令,必須等待當前的Refresh周期完成。
-
一旦Refresh周期完成,才能執行READ命令,這可能會增加讀操作的延遲。

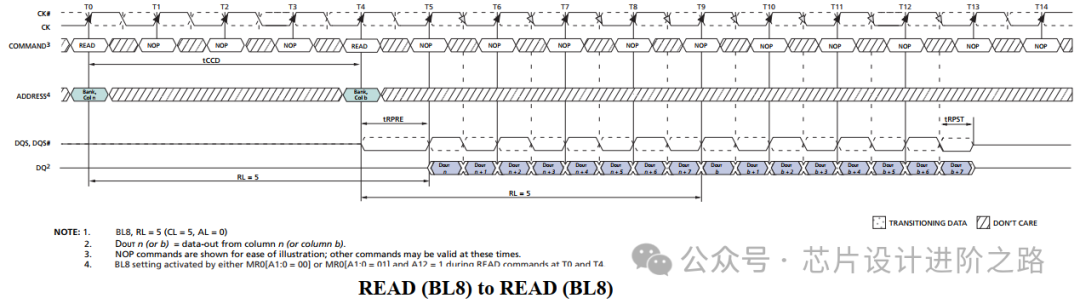

同一個Bank的連續讀操作:
-
如果連續讀取同一個Bank中的數據,可以省略重復的激活步驟,直接使用READ命令。
-
這種情況下,可以利用自動預充電功能(Auto Precharge),在讀取一個數據塊后自動預充電Bank。
不同Bank之間切換的讀操作:
-
當需要從一個Bank切換到另一個Bank進行讀操作時,必須先預充電當前Bank,然后激活目標Bank。
-
這種情況下,需要確保滿足Bank間切換所需的最小時間間隔,如tRAS(Active to Precharge Delay)。
突發長度(Burst Length)和突發類型(Burst Type):
-
讀操作可以配置不同的突發長度(如BL4, BL8)和突發類型(如Sequential, Interleave)。
-
突發長度和類型的選擇會影響數據的讀取順序和性能。

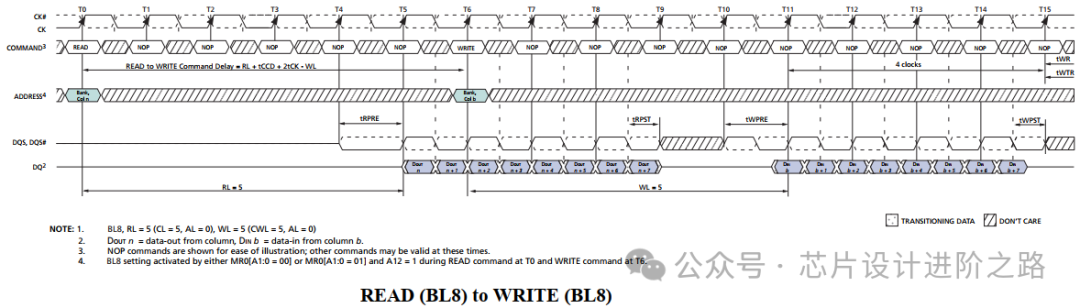

讀操作中的寫操作:
-
在讀操作期間,如果需要寫入數據,必須等待當前的讀操作完成。
-
寫操作可能需要等待特定的寫入恢復時間(tWR),以確保數據的完整性。
讀操作中的命令沖突:
-
如果在讀操作期間接收到其他命令(如REFRESH, PRECHARGE),必須根據命令優先級和時序要求進行處理。
-
例如,REFRESH命令通常具有最高優先級,必須立即執行。
-
寫操作
進入IDLE狀態后就可以進行寫操作了。

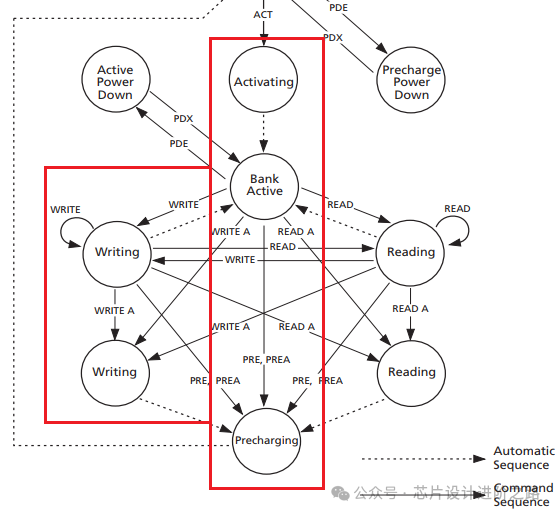

IDLE->ACT->WRITE/WRITEA->Precharge
1). 基本寫操作過程
-
激活命令(ACTIVE Command):
-
首先,需要通過ACTIVE命令激活目標Bank,這涉及到提供BA(Bank Address)和ROW地址。
-
激活命令將選定的Bank和ROW置于活動狀態,以便進行后續的寫操作。
-
寫命令(WRITE Command):
-
在Bank激活后,通過WRITE命令指定要寫入的列(COLUMN)地址,并提供要寫入的數據。
-
寫命令將數據寫入到指定的ROW和COLUMN中。
-

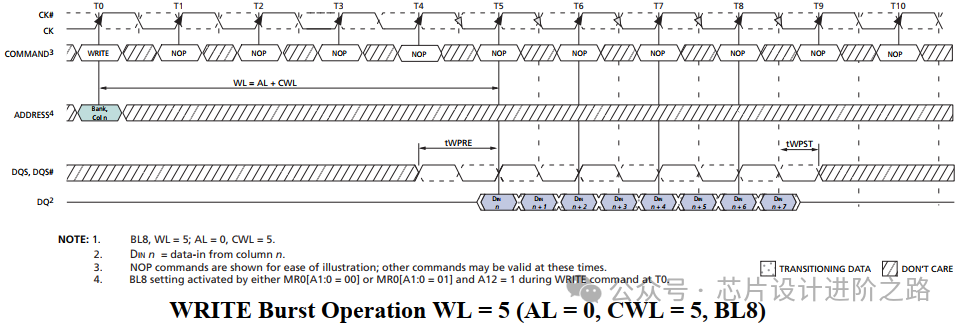

數據輸入:
-
要寫入的數據通過DQ引腳輸入,并由DQS(數據 strobe)信號進行同步。
-
數據輸入遵循特定的時序,包括寫 preamble、數據保持時間和postamble。
-
預充電命令(PRECHARGE Command):
-
寫操作完成后,需要通過PRECHARGE命令關閉當前的Bank,以便進行下一次操作。
-
預充電命令確保所有數據傳輸完成,并準備Bank進入下一次激活狀態。
2). 不同情況下的寫操作
同樣,實際情況中,寫開始的時候DDR很大可能不是處于IDLE狀態,那么就需要等待其他操作處理完成,才能進行寫操作,這也會影響寫的延時。
正在進行Refresh時的寫操作:
-
如果在Refresh操作期間接收到WRITE命令,必須等待當前的Refresh周期完成。
-
一旦Refresh周期完成,才能執行WRITE命令,這可能會增加寫操作的延遲。

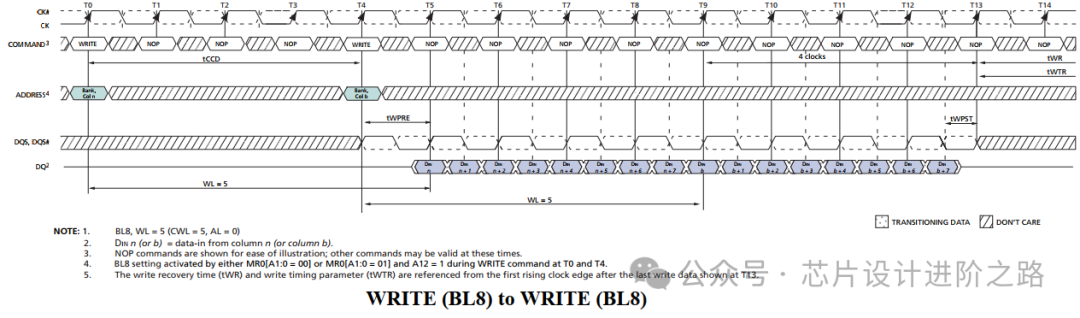

同一個Bank的連續寫操作:
-
如果連續寫入同一個Bank中的數據,可以省略重復的激活步驟,直接使用WRITE命令。
-
這種情況下,可以利用自動預充電功能(Auto Precharge),在寫入一個數據塊后自動預充電Bank。
不同Bank之間切換的寫操作:
-
當需要從一個Bank切換到另一個Bank進行寫操作時,必須先預充電當前Bank,然后激活目標Bank。
-
這種情況下,需要確保滿足Bank間切換所需的最小時間間隔,如tRAS(Active to Precharge Delay)。
突發長度(Burst Length)和突發類型(Burst Type):
-
寫操作可以配置不同的突發長度(如BL4, BL8)和突發類型(如Sequential, Interleave)。
-
突發長度和類型的選擇會影響數據的寫入順序和性能。

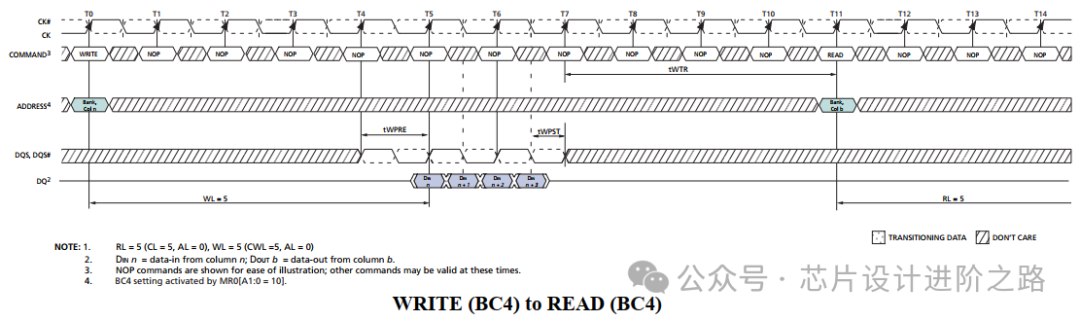

寫操作中的讀操作:
-
在寫操作期間,如果需要讀取數據,必須等待當前的寫操作完成。
-
讀操作可能需要等待特定的讀取恢復時間,以確保數據的完整性。
寫操作中的命令沖突:
-
如果在寫操作期間接收到其他命令(如REFRESH, PRECHARGE),必須根據命令優先級和時序要求進行處理。
-
例如,REFRESH命令通常具有最高優先級,必須立即執行。
初始化、配置、刷新機制、數據傳輸這些就是DDR3的基本操作和所有使用DDR3的可能都操作。其他復雜的情況只是這些基本操作都組合。至于DDR4/DDR5甚至LPDDR4/5這些DDR,其操作也基本類似。所以先理解DDR3的基本操作,可以更容易理解以后復雜的操作和場景。
