UCIE協議主要包括protocol層，Adapter層和PHY層。Protocol層復用CXL，PCIE或自定義的stream流格式。
Adapter層主要負責：
數據的可靠傳輸。實現retry，CRC校驗，奇偶校驗等功能。 多路傳輸仲裁和復用。D2D adapter支持多路數據共用物理層傳輸，Adapter層實現對數據源的仲裁和選擇。 物理層鏈路狀態管理。 傳輸協議和參數協商。

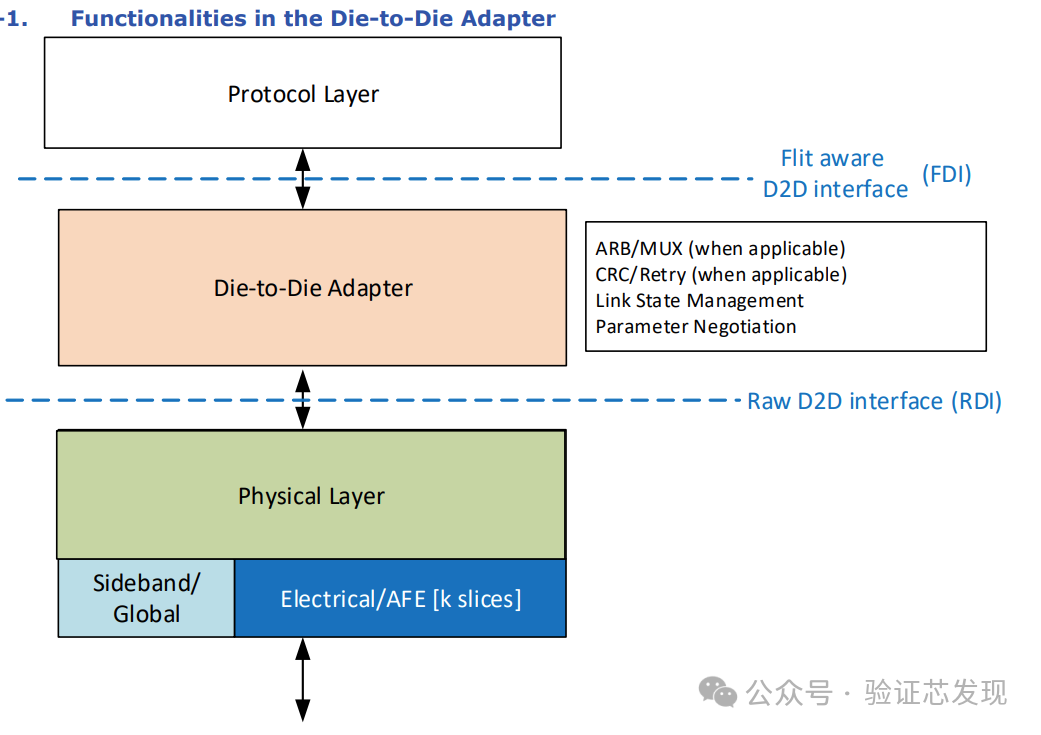

protocol和Adapter之間基于flit的FDI接口，即flit aware D2D interface。Adapter和PHY之間基于RDI接口，Raw D2D interface。功能示意如下：

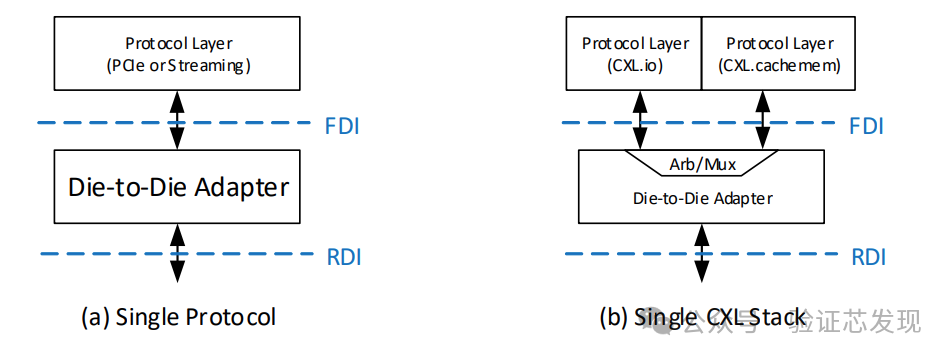

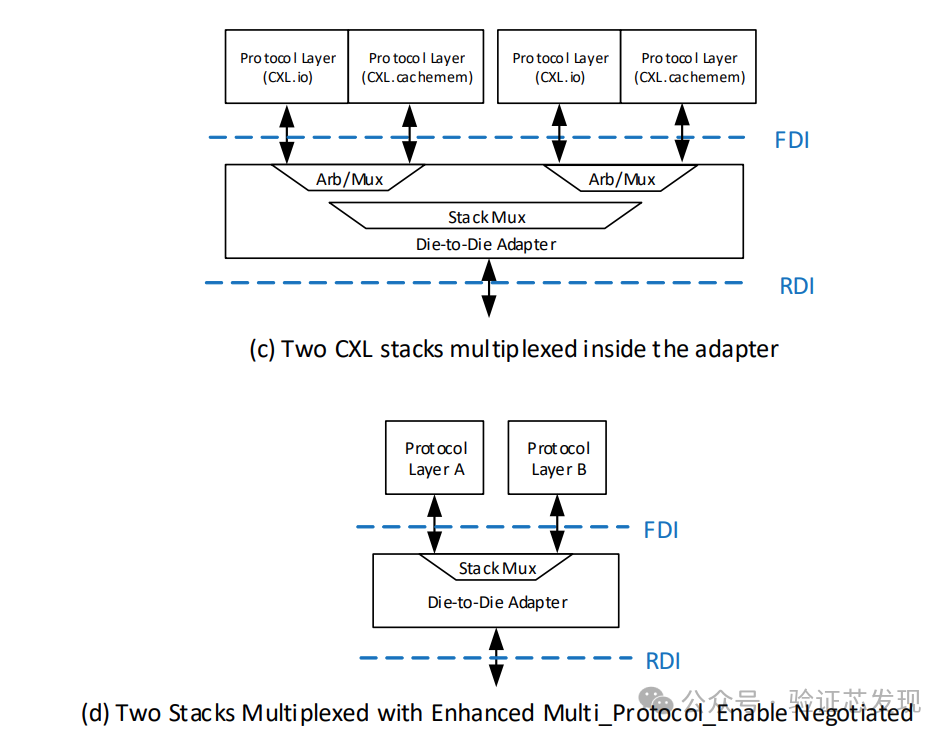

協議棧復用
D2D支持多個protocol復用同一個Adapter進行傳輸，由參數Multi_Protocaol_Enable和Enhanced Multi_Protocol_Enable決定。
D2D支持同一個protocol的多路數據流傳輸，Adapter需要支持對數據流的Arb和Mux。
同時D2D支持多個protocol的復用傳輸，Adapter需要支持對protocol間的Stack Mux。
Multi_Protocol_Enable和Enhanced Multi_Protocol_Enable的特性如下：
Multi_Protocol_Enable
支持兩個協議棧在同一物理鏈路上復用，每個協議棧各占用一半帶寬。 兩個協議棧必須是同一協議且具有相同的協議能力。 Adapter必須保證不會連續發送來自同一協議棧的flit。 Adapter可以插入NOP flit以保證不發送連續flit，這些flit不會轉發到接收方的協議層。 接收協議層必須能夠以最大鏈路速度接收相同flit的連續塊，但不會接收連續的flit。 兩個協議棧必須使用相同的協議和flit格式。 每個協議棧有棧標識符，用于在接收方對flit進行解復用。 Enhanced Multi_Protocol_Enable：
支持相同或不同協議的兩個棧在同一物理鏈路上動態復用。 協議棧和Adapter必須支持共同的flit格式以啟用此功能。 Adapter必須確定每個協議層的接收器可以接受的最大帶寬百分比。 Adapter需要支持100%帶寬（不限速）和限速至最大帶寬的50%。 如果Adapter指定一個協議棧最大帶寬的50%，則對端device必須保證不會連續發送相同棧的flit。 Adapter插入NOP flit以避免超過協商的最大帶寬。 接收協議層必須能夠在協商的最大帶寬百分比下接收f(shuō)lit，并且能夠在最大協商鏈路速度下接收相同flit的連續塊。 Adapter允許每個協議層獨立使用100%的鏈路帶寬。 仲裁是按flit進行的，如果兩個協議層都被允許使用100%帶寬，Adapter需要支持輪詢仲裁。 允許使用特定的仲裁方案，前提是按flit進行，且不違反協商的最大帶寬百分比。 flit頭包含棧標識符以識別目標棧。 棧復用器為每個協議棧維護獨立的鏈路狀態機，鏈路狀態轉換相關的邊帶消息中包含特定的opcode,以識別對于的協議棧。
總的來說，無論哪種復用，均需要多個數據源或協議棧具有相同的flit格式，Adapter可利用NOP flit進行各協議棧的帶寬調整。
Link初始化
D2D的初始化氛圍四個步驟：
Stage0: 每個Die單獨的初始化，如時鐘，復位初始化等。該步驟兩個Die獨立進行，互不影響，結束時間也不同。
Stage1：Sideband初始化。
Stage2：Mainband training和repair。training參數的協商依賴Stage1中Sideband正常工作。
Stage3：協議棧參數，F(xiàn)lit格式協商。
Stage1和Stage2后續介紹，先介紹Stage3的參數協商內容。
Adapter初始化
在link的Stage0~2結束后，RDI正常work，Adapter需要一系列sequence來確定local capabilities以及和對端的參數協商。主要包含三部分：
確定local Capabilities remote link 參數協商 FDI bring up
local Capabilities
此部分需要確定如下幾點：
PHY traning結果確定。
是否支持retry機制，Adapter需要判斷在給定的鏈路速度和配置下是支持retry。
retry協商，如果Adapter支持retry，必須在參數交換過程中通知remote link partner。
Retimer Receiver buffer的credit大小，每個credit對應256字節的mainband數據。
Parameter Exchange
Adapter和remote partner協商參數，均使用sideband的{AdvCap.Adapter}消息。在初始化需要協商的AdvCap.Adapter參數主要如下：
Raw Format。UCIe link控制寄存器中的位域，用于指示是否支持Raw Format格式傳輸。
68B Flit Mode。協議控制參數，用于指示是否支持CXL 68B Flit Mode，或者PCIe Non-Flit Mode.
CXL 256B Flit Mode。協議控制參數，用于指示是否支持CXL 256B Flit Mode。
PCIe Flit Mode。協議控制參數，用于指示協議層是否支持PCIe Flit Mode。
Streaming。協議控制參數，指示是否支持Streaming Raw Format，Streaming Flit Format。與CXL和PCIe protocol互斥。
Retry。指示Adapter是否支持retry機制。
Multi_Protocol_Enable。Adapter連接多個FDI的協議層時，需要使能該bit，同時Stack0_Enable和Stack1_Enable需要使能。
CXL_LatOpt_Fmt5，CXL_LatOpt_Fmt5。是否支持Format5/6的傳輸格式。僅在CXL協議和CXL 256B Flit模式下可以使用。
Retimer。在Retimer和同一個package內的Adapter進行參數協商時，需要使能該bit。
Retimer_Credits。僅在Retimer參數使能時開啟，9bit位寬，用于指示retimer的receiver buffer的大小，每個credit表示一個256B數據大小。
DP/UP。上游或下游端口標記，用于通知retimer當前l(fā)ink的端口類型，目前適用于PCIe和CXL協議層。
68B Flit Format。使能68B Flit Format。
Enhanced Multi_Protocol_Enable
Standard 256B End Header Flit Format
Standard 256B Start Header Flit Format
Latency-Optimized 256B without Optional Bytes Flit Format
Latency-Optimized 256B with Optional Bytes Flit Format
Stack 0 Maximum Bandwidth_Limit。使能Enhanced Multi_Protocol_Enable時，stack0的最大利用帶寬。
Stack 1 Maximum Bandwidth_Limit。使能Enhanced Multi_Protocol_Enable時，stack1的最大利用帶寬。
PCIE/CXL協議參數協商
Adapter的local Capabilities確定后，需要通過邊帶消息與remote link partner協商和確定協議參數。
Capabilities inform：DP Adapter發送{AdvCap.Adapter}邊帶消息，向UP Adapter通知其支持的Capabilities。
PCIe/CXL protocol Support：如果UP Adapter要支持PCIe或CXL協議，則需要先等待DP Adapter的第一個{AdvCap.Adapter}消息，確定DP Adapter的Capabilities，然后向DP Adapter發送自己的{AdvCap.Adapter}邊帶消息。UP可以根據DP的Capabilities更改其Capabilities。

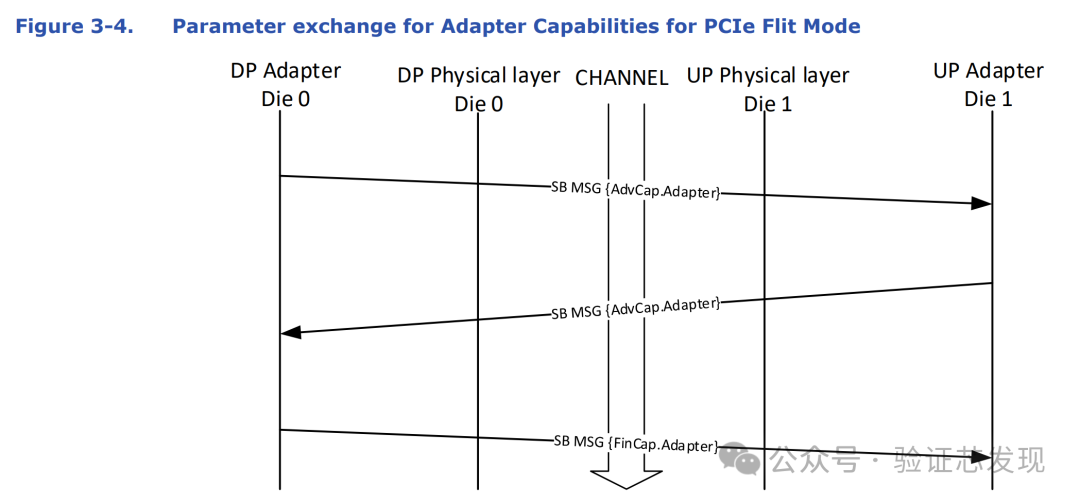

configuration response：一旦DP收到UP的Capabilities消息，DP使用{FinCap.Adapter}邊帶消息響應UP的配置，如圖3-4所示。
協議參數確定：
如果兩個Adapter都使能了“68B Flit Mode”，則在{FinCap.Adapter}消息中設置為1b。 如果兩個Adapter都使能了“CXL 256B Flit Mode”，則在{FinCap.Adapter}消息中設置為1b。 如果兩個Adapter都使能了“PCIe Flit Mode”，則在{FinCap.Adapter}消息中將“PCIe Flit Mode”位設置為1b。 如果協商了Stream流傳輸協議，則不交換該棧的{FinCap.Adapter}消息，即DP不再向UP發送{FinCap.Adapter}邊帶消息。
68B/256B Flit Mode參數協商

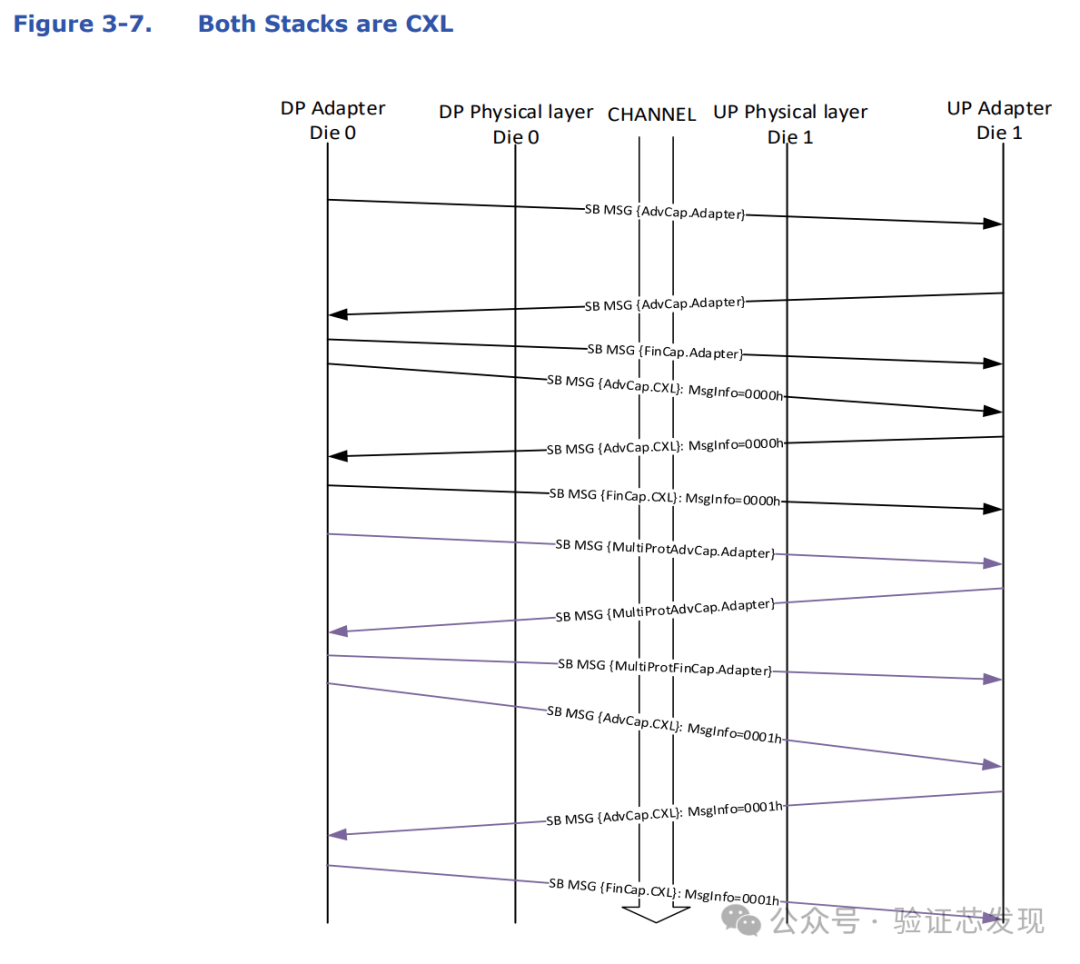

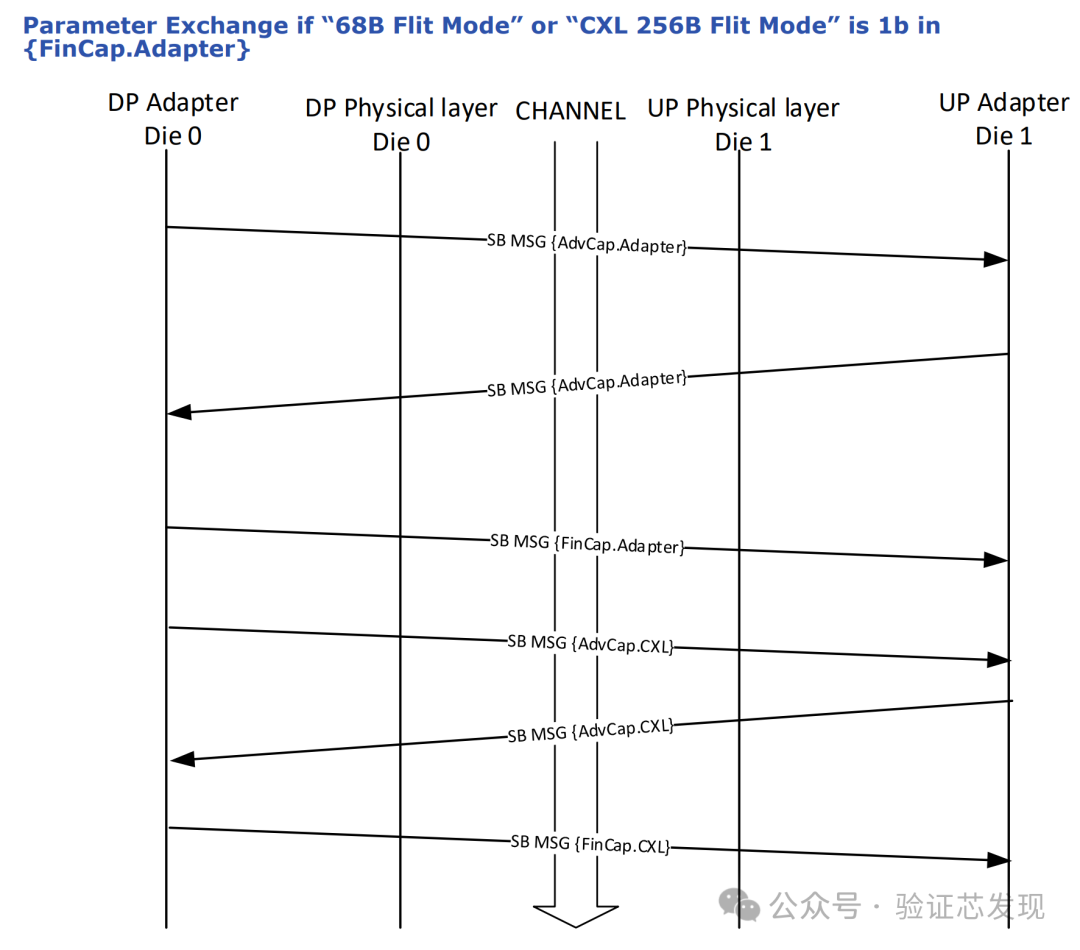

如果{FinCap.Adapter}消息中設置了“68B Flit Mode”或“CXL 256B Flit Mode”，則需要使用{AdvCap.CXL}和{FinCap.CXL}消息進行新一輪參數協商，如圖所示。
其他參數的最終確定（如果協商了PCIe或CXL協議）：
如果兩個Adapter都使能了“Raw Format”，則在{FinCap.Adapter}消息中設置為1b。 如果兩個Adapter都使能了“Retry”且未協商“Raw Format”，則啟用Adapter Retry，并將“Retry”設置為{FinCap.Adapter}消息中的1b。 如果兩個Adapter都使能了“Enhanced Multi_Protocol_Enable”，則在適配器中啟用Stack0和Stack1，并將所有三個參數（“Enhanced Multi_Protocol_Enable”，“Stack0_Enable”和“Stack1_Enable”）設置為{FinCap.Adapter}消息中的1b（如果需要發送{FinCap.Adapter}消息）。 如果兩個Adapter都使能了“Multi_Protocol_Enable”且未協商“Enhanced Multi_Protocol_Enable”，則在適配器中啟用Stack0和Stack1，并將所有三個參數（“Multi_Protocol_Enable”，“Stack0_Enable”和“Stack1_Enable”）設置為{FinCap.Adapter}消息中的1b。 如果未協商“Enhanced Multi_Protocol_Enable”或“Multi_Protocol_Enable”，則使用e lowest common denominator 來確定啟用Stack0還是Stack1，相應位在{FinCap.Adapter}消息中設置為1b。如果都通告了棧啟用，則選擇Stack0作為操作模式，并將Stack0_Enable設置為{FinCap.Adapter}消息中的1b。 如果兩個Adapter都使能了CXL_LatOpt_Fmt5，則在{FinCap.Adapter}消息中設置為1b。 如果兩個Adapter都使能了CXL_LatOpt_Fmt6，則在{FinCap.Adapter}消息中設置為1b。
多協議棧參數協商
如果協商了Stream protocol傳輸，則不區分DP（下游端口）和UP（上游端口），每一方獨立地發送自己的Capabilities消息。同時允許交換廠商定義的邊帶消息，以實現相應廠商的特定擴展。

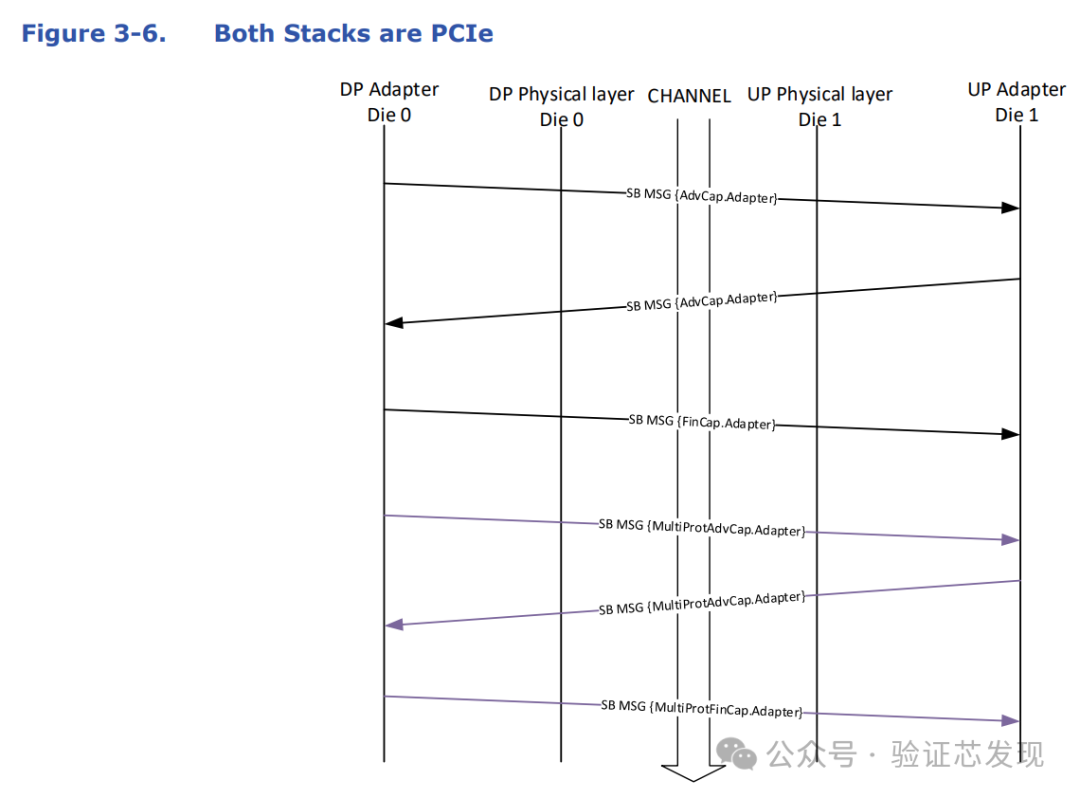

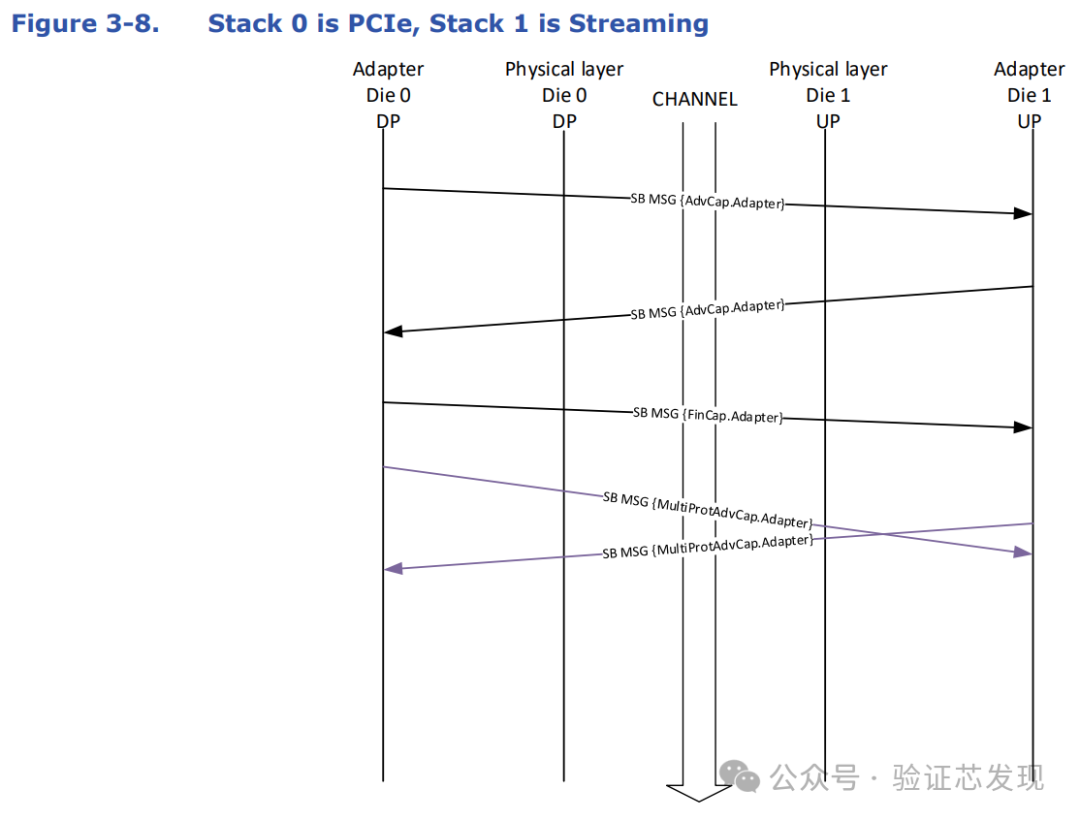

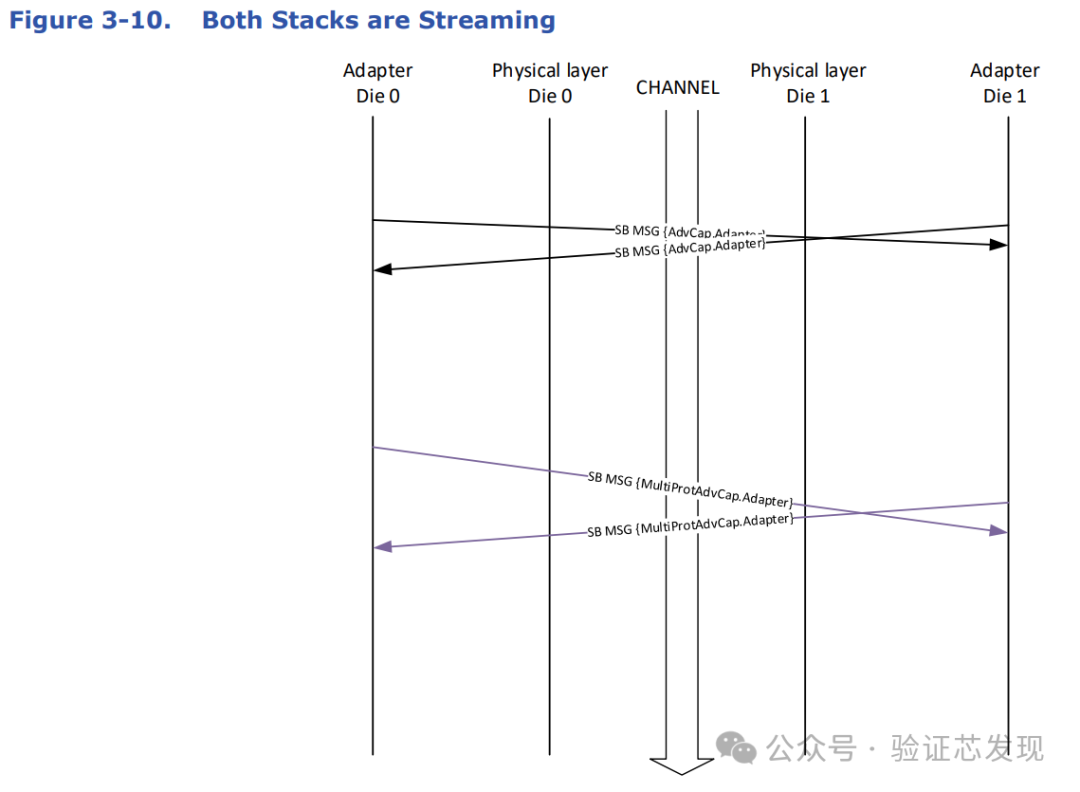

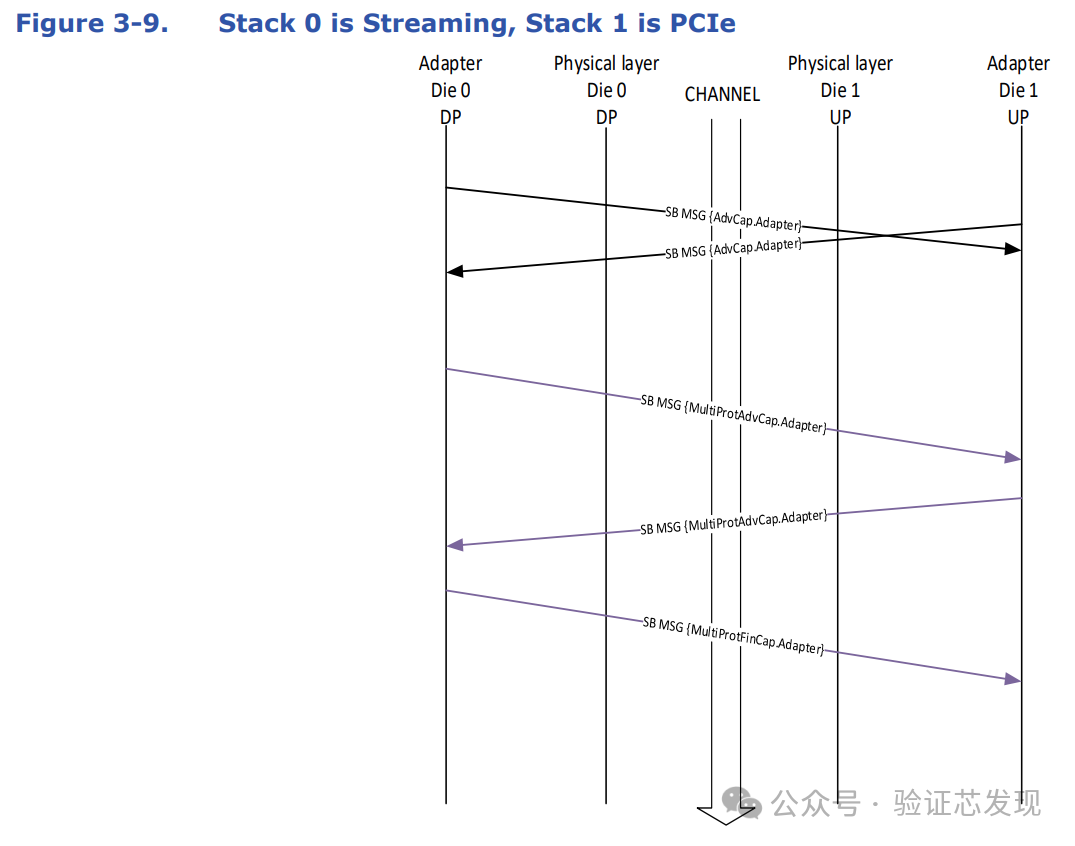

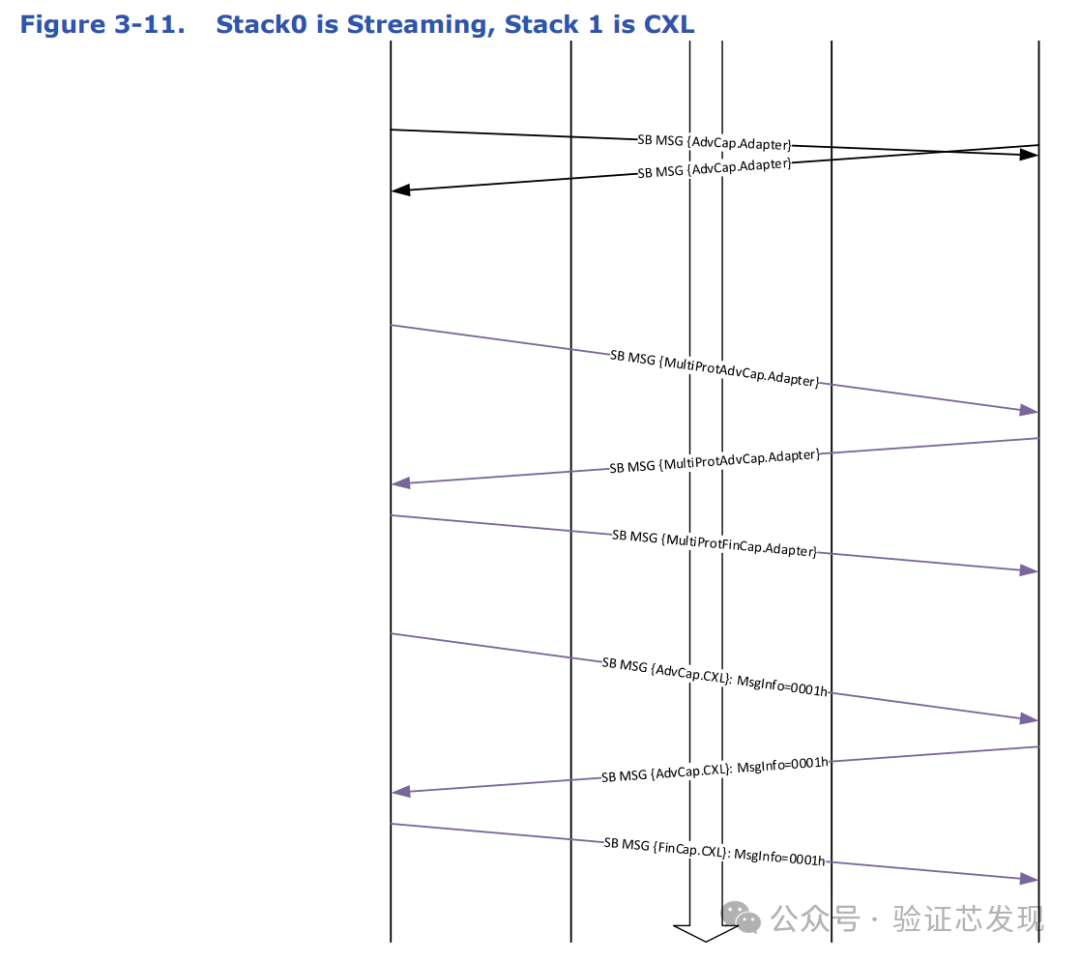

最終配置的Capabilities由link雙方共同確定。對于Stream protocol傳輸，不發送{FinCap.*}消息。適配器必須以特定實現的方式確定廠商特定的要求。圖3-6至圖3-11展示了棧0和棧1具有不同協議的不同場景示例。
在參數協商中，需要超時機制來保證參數交換的過程正常進行：
超時時間：Adapter必須實現參數交換的8毫秒（-0%/+50%）的超時時間機制。
超時測量：參數交換完成的超時測量包括鏈路初始化第三階段的第一部分和第二部分的所有步驟，即local Capabilities和remote Capabilities協商。
超時計時器：計時器只在RDI處于active狀態時工作。
重置計時器：如果適配器收到來自remote link partner的{AdvCap..Stall}、{FinCap..Stall}、{MultiProtAdvCap..Stall}或{MultiProtFinCap..Stall}消息，計時器必須重置。
超時處理：參數交換或鏈路狀態機轉換的8毫秒超時被視為不可用錯誤（UUE），Adapter必須將RDI置于LinkError狀態。
UCIe重定時器：UCIe重定時器必須確保在與其包內的UCIe die響應/啟動參數交換之前，與remote重定時器partner解決能力通告問題（并與自己的能力合并）。
解決過程中的通信：在解決過程中，重定時器必須每隔4毫秒發送相應的暫停消息，以確保在其包內的UCIe die上不會產生超時。
FDI bring up
參數交換完成后，Adapter將結果反映到FDI上的協議層，并按照后續定義的流程執行FDI啟動。一旦FDI處于Active狀態，它就完成了鏈路初始化的第三階段，并且可以開始協議flit傳輸。
當同一Adapter上啟用了多個棧時，每個?？赡茉诓煌瑫r(shí)間完成FDI啟動流程。FDI的數據寬度取決于UCIe棧的操作頻率以及通過UCIe物理鏈路傳輸?shù)目値?。RDI的數據寬度固定為至少每個物理通道每個模塊一個字節，該模塊由適配器控制。

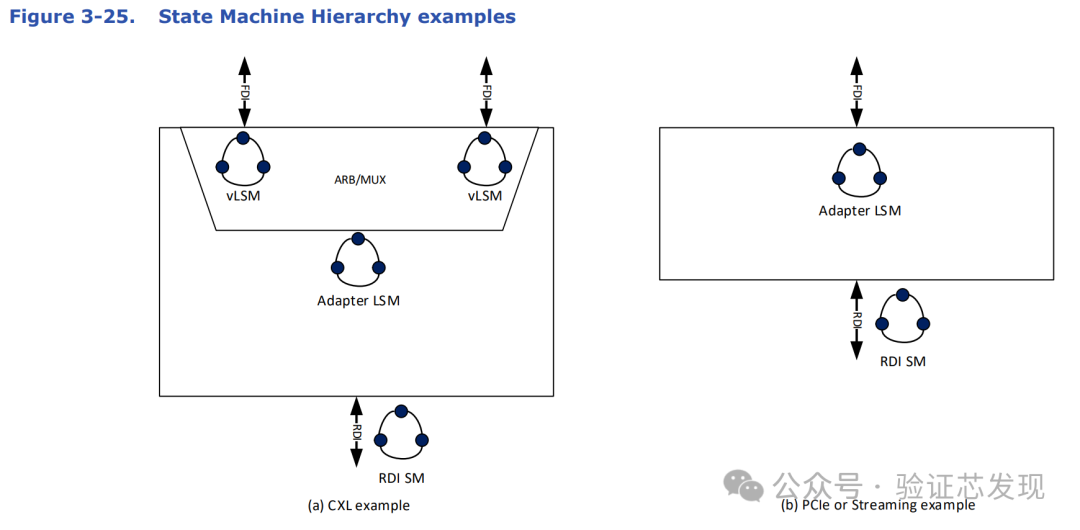

State Machine Hierarchy
UCIe采用分層方法管理鏈路狀態，可以在不同層之間實現功能劃分，并在FDI和RDI上使用相同的狀態轉換序列。
對于CXL，ARB/MUX的vLSM（虛擬低層狀態機）體現在FDI的pl_state_sts。Adapter LSM用于協調與remote link partner的鏈路狀態，適用于所有配置。每個協議棧都有其對應的適配器狀態機。對于PCIe或Stream protocol傳輸，Adapter LSM體現在FDI的pl_state_sts。
RDI狀態機表征物理層的狀態。Adapter的數據路徑和RDI數據寬度可以擴展到多模塊配置，但僅有一個RDI狀態機。多模塊的PHY在RDI狀態和各個模塊之間進行同步。
vLSM狀態轉換使用mainband數據路徑上的ALMPs（鏈路管理協議）與remote link partner同步。狀態轉換規則遵循CXL規范中的CXL 256B Flit Mode規則。
Adapter LSM狀態轉換使用{LinkMgmt.Adapter*}sideband消息與remote link partner同步，這些消息由D2D適配器發起和接收。
RDI SM狀態轉換使用{LinkMgmt.RDI*}sideband消息與remote link partner同步，這些消息由物理層發起和接收。
分層的狀態管理包含如下幾個主要信息：
Active State轉換：RDI狀態機（RDI SM）必須先進入活A(yù)ctive狀態，之后Adapter狀態機（Adapter LSM）才能開始協商過渡到Active狀態。Adapter LSM必須處于活躍狀態，虛擬低層狀態機（vLSMs）才能開始協商過渡到Active狀態。即Active狀態是自下而上逐層轉換。
Retrain State轉換：RDI SM必須先進入重新訓練（Retrain）狀態，然后才能將重新訓練狀態傳播到Adapter LSMs。如果RDI SM處于Retrain狀態，必須將Retrain狀態傳播到所有處于Active狀態的Adapter LSMs。在所有相關的Adapter LSMs都已過渡到Retrain狀態之前，Adapter不得請求RDI退出Retrain狀態。Retrain狀態是自下而上逐層轉換。

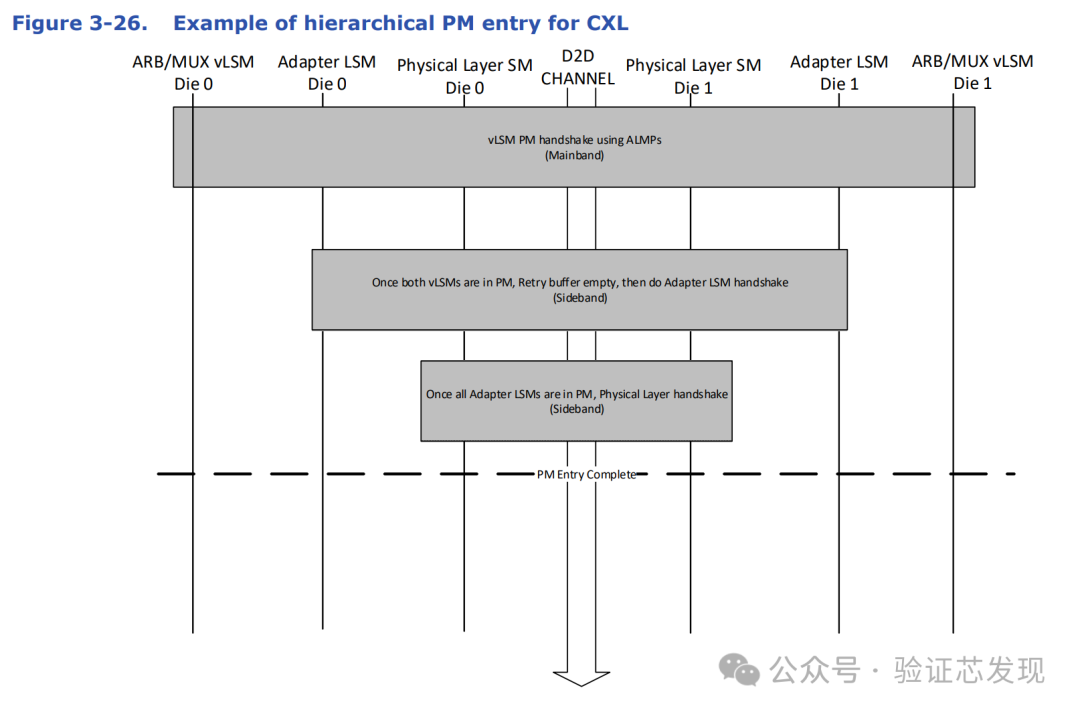

電源管理狀態轉換：對于CXL協議，CXL.io和CXL.cachemem vLSMs必須在相應的Adapter LSM過渡到電源管理（PM）狀態之前先過渡到PM狀態。如果同一個Adapter上啟用了多個棧，則所有Adapter LSMs在RDI SM過渡到PM狀態之前必須處于PM狀態。PM狀態則是自上而下逐層轉換。
鏈路錯誤狀態轉換：RDI SM必須先進入鏈路錯誤（LinkError）狀態，之后Adapter LSM才能過渡到LinkError狀態。RDI SMs使用邊帶消息與remote link partner協商LinkError狀態轉換，并將LinkError狀態傳播到所有已啟用的Adapter LSMs。如果使用CXL協議，Adapter LSM在將LinkError狀態傳播到兩個vLSMs之前必須處于LinkError狀態。LinkError狀態轉換優先于LinkReset或Disabled狀態轉換。在所有相關的Adapter LSMs和CXL vLSMs都已過渡到LinkError狀態之前，Adapter不得請求RDI退出LinkError狀態。LinkError狀態是自下而上逐層轉換。
鏈路重置或禁用狀態轉換：Adapter LSM使用邊帶消息與其remote link partner協商LinkReset或Disabled狀態轉換。只有當所有相關的Adapter LSMs都已過渡到LinkReset或Disabled狀態時，LinkReset或Disabled才會傳播到RDI SM。Disabled狀態轉換優先于LinkReset狀態轉換。如果RDI SM轉換到LinkReset或Disabled狀態，它必須將此狀態傳播到所有Adapter LSMs。如果Adapter LSM轉換到LinkReset或Disabled狀態，它必須將其傳播到CXL協議的兩個vLSMs。該過程種的狀態則是自上而下逐層轉換。
UCIe Retimer：對于UCIe Retimer，Retimer芯片需要與remote Retimer partner協商狀態轉換，并確保不同的UCIe芯片保持同步，避免在等待響應時發生超時。例如，如果UCIe芯片0向UCIe Retimer0發送Active請求消息，UCIe Retimer0必須與UCIe Retimer1確認Active請求消息已轉發給UCIe芯片1，并且UCIe芯片1已用Active狀態消息響應，然后才能用Active狀態消息響應UCIe芯片0。在UCIe芯片0和UCIe芯片1的所有相關狀態都達到低功耗狀態之前，不能使封裝外互連進入低功耗狀態。UCIe Retimer在完成與遠程Retimer伙伴的協商時，必須每4ms響應一次“暫?！本幋a。
Power Management Link States
PCIe和CXL協議必須支持電源管理狀態。FDI支持L1和L2電源狀態，遵循CXL 256B Flit Mode的握手規則和狀態轉換。RDI支持在接口上實現L1和L2，以便物理層執行電源管理優化，但物理層可以將L1和L2映射到內部的共同狀態。
電源管理狀態允許全局時鐘門控，并啟用系統級流程，如封裝級空閑（C-states）。其他協議可以通過發送PMNAK來禁用PM流程。
進入電源管理狀態：
協議層PM進入請求：FDI定義了一個基于鏈路空閑時間的PM進入請求的通用流程。所有使用UCIe的協議在需要支持PM時必須遵循該流程。 Adapter鏈路狀態機PM進入：通過邊帶與remote link partner協調PM轉換。Adapter在兩個協議棧之間復用時，每個棧的鏈路狀態機必須獨立轉換到PM。 RDI上的PM進入：一旦Adapter的所有LSM處于PM狀態，Adapter可以在RDI上啟動PM。
退出電源管理：
協議層的活動請求通過FDI和RDI傳輸?shù)奖镜匚锢韺印?/section> 物理層使用邊帶協調喚醒和物理鏈路的重新訓練。 物理鏈路重新訓練后，RDI在雙方處于Active狀態，并從雙方觸發Adapter LSM PM退出。 對于PCIe或Stream傳輸協議場景，這也將協議層轉換為FDI上的活躍狀態。 對于CXL協議，此步驟后是ALMP交換，將所需協議帶入活躍狀態，然后可以開始協議Flit傳輸。
Retry Rules
原始比特錯誤率（BER）高于1e-27，除非操作格式為Raw Format，否則Adapter必須支持Retry。如果Adapter不支持Retry，物理層在鏈路訓練期間BER不得高于1e-27。
在鏈路初始化的階段協商了Retry，即使在運行時鏈路速度降低，也不能禁用Retry。Retry只能在下一次鏈路初始化時重新協商（即，RDI移動到Reset狀態）。
對于多個協議棧的Adapter，Tx Retry緩沖區在棧之間共享。
UCIe中的Retry方案是PCIe基礎規范中定義的Flit模式Retry機制的簡化版本。其中一些規則不適用，并進行了相應的參數變更：
選擇性Nak及其相關規則不適用，且不得實現。 在鏈路操作期間，除非與PCIe Retry規則沖突，顯式序列號flit和Ack/Nak flit交替發送，這允許更快的Ack轉換，從而可以使用更小的重試緩沖區。 所有10位Retry相關計數器被替換為8位計數器，最大允許序列號為255。 REPLAY_TIMEOUT_FLIT_COUNT是一個9位計數器，在1FF處飽和。 除了在PCIe基礎規范中描述的增加REPLAY_TIMEOUT_FLIT_COUNT外，當處于Active狀態且自上次發送flit后，已經過去一個flit時間，且既沒有傳輸有效載荷flit也沒有傳輸NOP flit時，也必須增加計數。 NAK_WITHDRAWAL_ALLOWED始終設置為0b。 IDLE Flit握手階段不適用，因?yàn)橥ㄟ^邊帶握手管理到鏈路活躍的轉換，并且沒有交換IDLE flit的要求。
Runtime Link Testing using Parity
UCIe支持在運行時通過定期在數據流中注入校驗字節來檢測鏈路健康狀況的機制。當啟用此機制時，Adapter會在數據流中間定期注入校驗字節，接收方會檢查并記錄插入校驗字節的校驗錯誤。

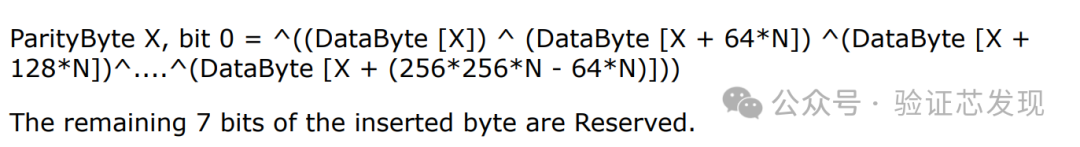

Adapter每256256N字節數據插入64*N字節，其中N由錯誤和鏈路測試控制寄存器決定。只有插入字節的第0位包含校驗信息，其余7位保留。
Adapter的發送器和接收器必須跟蹤經過的數據字節數，以計算或檢查校驗信息。
如果RDI不再處于Active狀態，數據計數和校驗將被重置，雙方必須在下次從重新訓練進入Active狀態之前協商啟用校驗注入。
軟件通過向UCIe鏈路上的兩個Adapter中的寄存器寫入1b來啟用此機制，并在寫入后觸發UCIe鏈路重新訓練。
Adapter在重新訓練期間交換邊帶消息，以確保remote link partner的接收器準備好接收數據流中的額外校驗字節。
Adapter發送{ParityFeature.Req}邊帶消息給remote link partner，remote Adapter接收器已啟用并準備好接受校驗字節，則響應{ParityFeature.Ack}邊帶消息。
如果Adapter未準備好接受校驗字節，或該特性尚未使能，則響應{ParityFeature.Nak}。
Adapter允許在啟用校驗特性時轉換到更高延遲的數據路徑。
Retimer接收器不得將校驗字節寫入其接收器緩沖區，或?qū)⑵滢D(zhuǎn)發給遠程重定時器伙伴。
如果芯片檢測到校驗錯誤，該錯誤被視為可糾正錯誤。
