在進行PCIe調試過程中我們時常需要執行retrain操作。retrain命令是讓PCIe 鏈路先退出Link狀態（ltssm==L0），ltssm會進入recovery狀態，然后再次進入L0狀態。

retrain操作使用的setpci命令，操作對象是downstream port而非endpoint。

1.retrain操作步驟????

1.將Secondary PCI Express Extended Capability中的Link Control 3 Register中Perform Equalization字段寫1，此操作是為了保證重新建鏈過程中執行Equalization操作，Perform Equalization字段默認值為0，且每次重新建鏈后此字段會被清零。

? ??

2.設置目標速率：將PCI Express Capability Structure中的Link Control 2 Register的target Link Speed設置成目標速率，字段表示設備支持的最大速率

? ??

3.將PCI Express Capability Structure中的Link Control Register的Retrain Link字段寫1，pcie鏈路將進行retrain操作。

? ??

2.案例說明????

案例中14:02.0表示downstream port的bus number、device number和function number，在不同設備中數值不同。如下案例中“.B”表示按訪問數據位寬是1字節。

（1）setpci -s 14:02.0 204.B=0x01

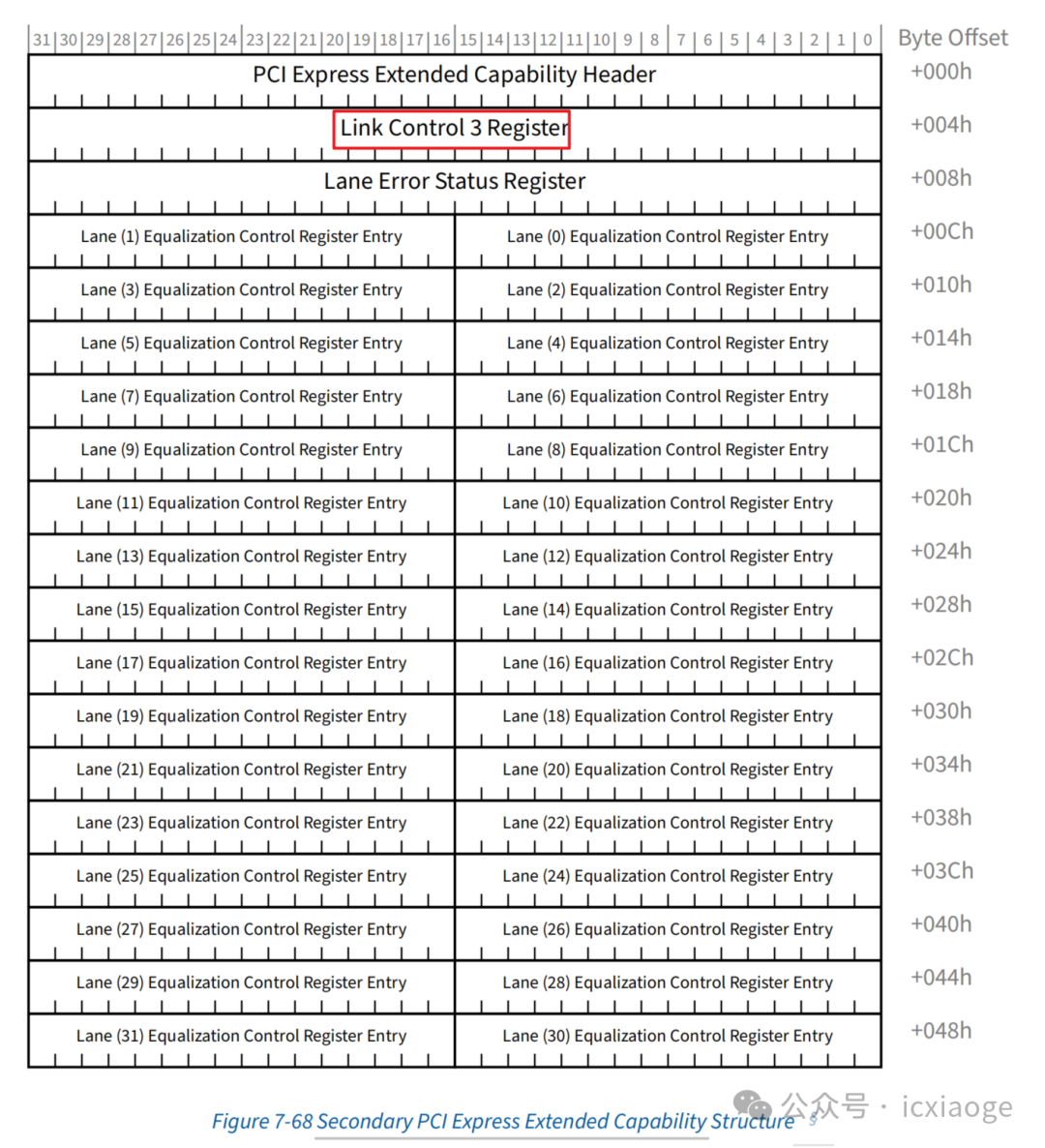

本案例中Secondary PCI Express Extended Capability的偏移地址是0x200，Link Control 3 Register的地址是0x204，將Perform Equalization設置成1

（2）setpci -s 14:02.0??cap_exp+0x30.B=0x44?

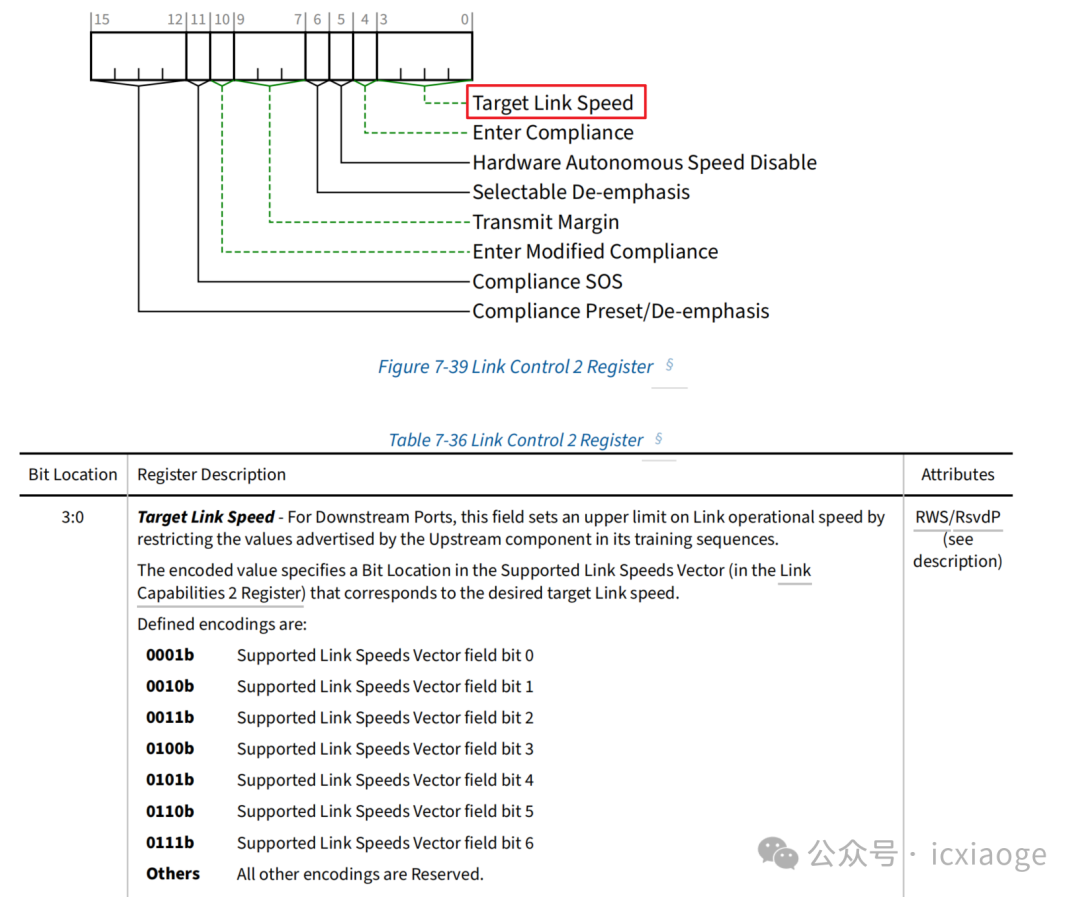

將PCI Express Capability Structure地址采用縮寫cap_exp來表示，Link Control 2 Register在PCI Express Capability Structure內部的地址偏移是0x30，因此Link Control Register的地址就是cap_exp+0x30，寫數據0x44中的[3:0]為0x4對應target link speed，即16G速率。

（3）setpci -s 14:02.0 cap_exp+0x10.B=0x60

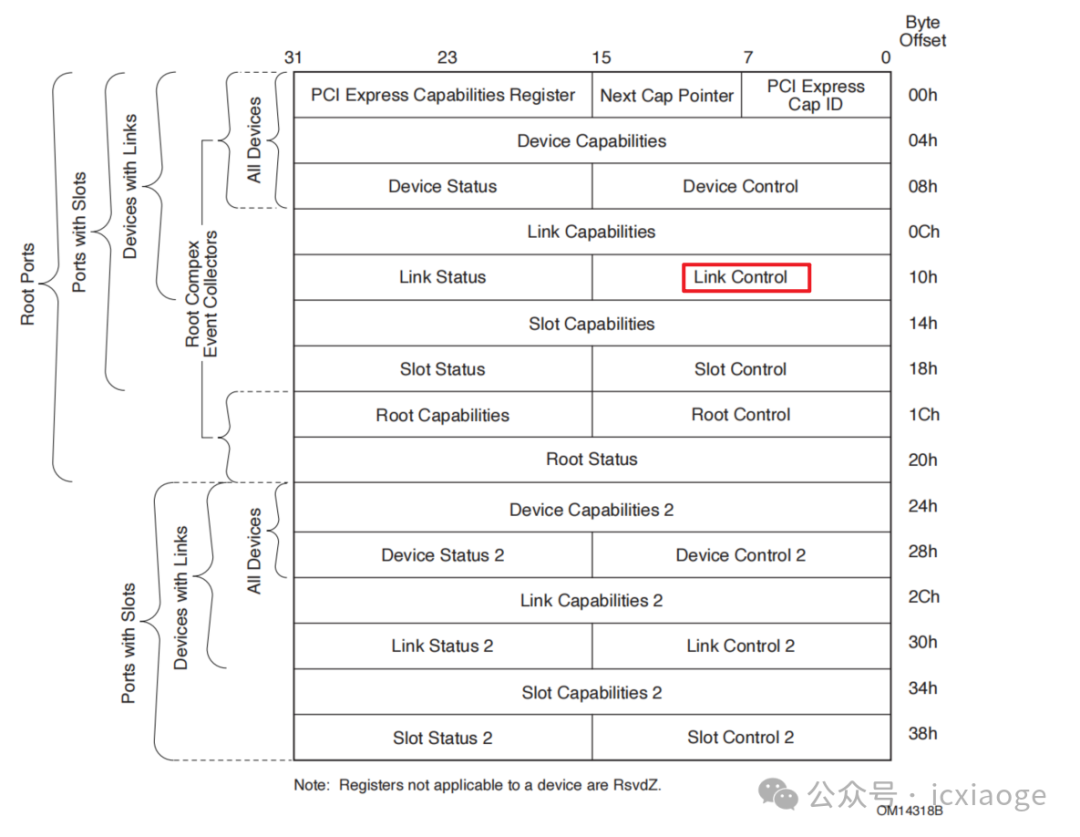

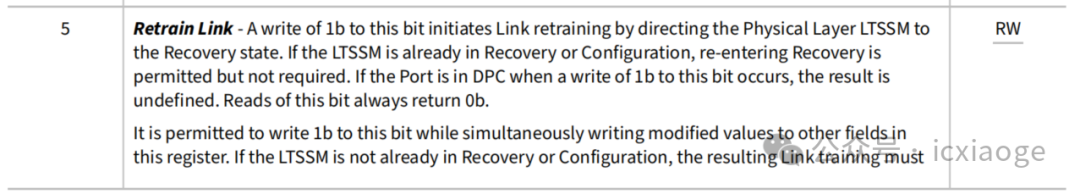

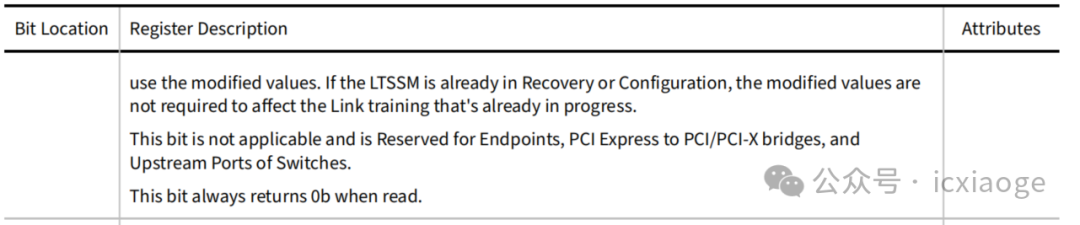

將PCI Express Capability Structure地址采用縮寫cap_exp來表示，Link Control Register在PCI Express Capability Structure內部的地址偏移是0x10，因此Link Control Register的地址就是cap_exp+0x10，寫數據0x60表示將Retrain Link置1。

NOTE：在改寫字段時，首先需要先讀字段地址的字節數據，然后改寫對應字段，最終將改寫后的數據使用setpci寫入。? ??

? ? ? ? ???? ??
