SerDes架構是在Intel的PIPE 5.0規范（5.1版本已有Serdes PIPE描述）中引入的，通過將原來屬于PCS層的部分邏輯移至MAC層，從而達到簡化PHY（包含PCS和PMA）結構的目的。PHY interface是一套用于PCIe、SATA、USB、displayPort協議的接口，簡化后的PHY（Serdes PIPE架構）更容易適配不同的應用。針對PCIe，在Gen5及其以上速率中推薦使用SerDes架構。

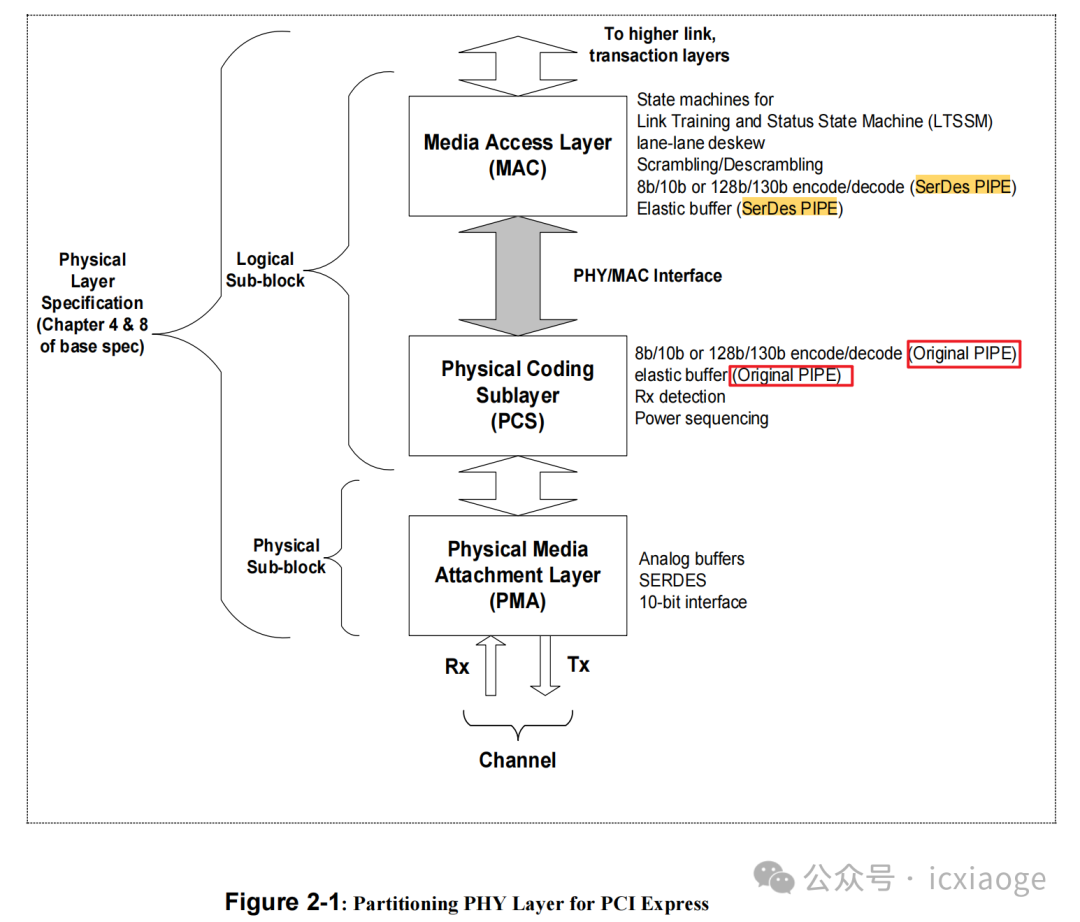

從下圖可以看到，在SerDes PIPE架構中，8b/10b or 128b/130b encode/decode 和Elastic buffer在MAC層。在original PIPE架構中，8b/10b or 128b/130b encode/decode 和Elastic buffer在PCS層。這是兩種架構最明顯的差異。

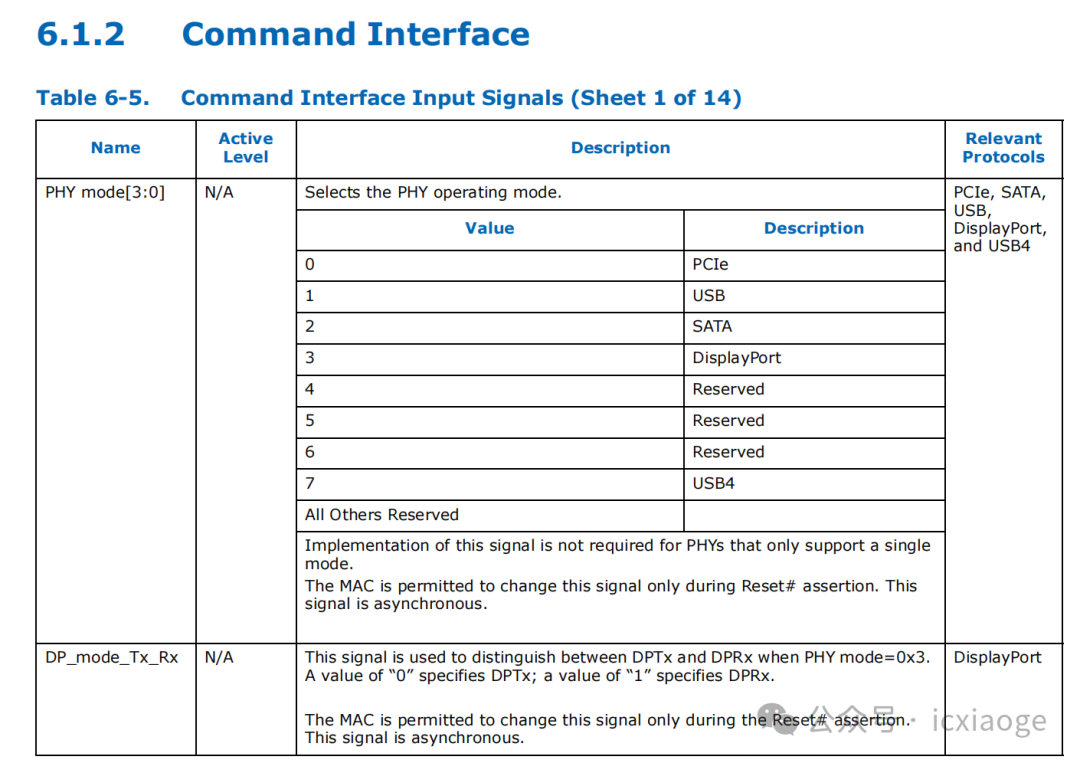

如表6-5，通過PHY mode配置可選擇適配的協議。其中PHY mode為0表示支持PCIe協議。

1.接口信號上的差異

original PIPE架構和serdes PIPE架構存在部分相同的信號（此處包含信號名相同但是位寬不同的信號），也存在各自獨享的信號。

1.1.相同的信號

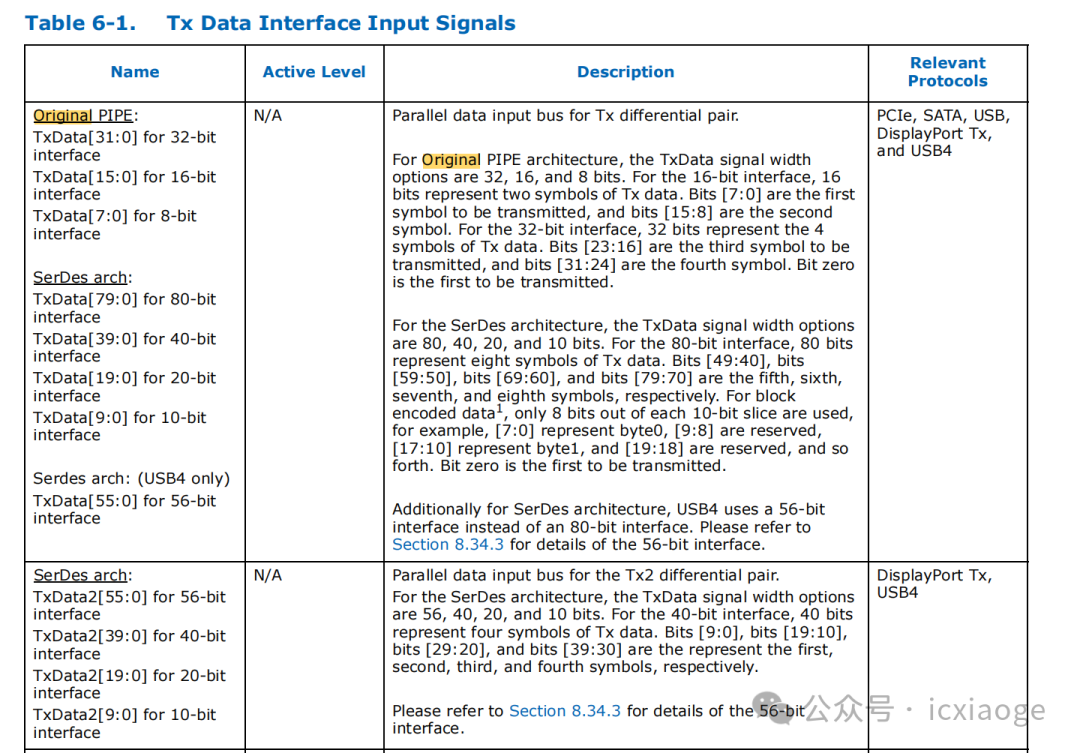

如圖所示，TxData信號，在original PIPE架構中，其信號位寬是8bits/16bits/32bits，這是完成8b/10b or 128b/130b encode前的數據位寬。而在serdes PIPE架構中，其信號位寬是10bits/20bits/40bits/80bits，這是完成8b/10b or 128b/130b encode后的數據位寬。

1.2.Serdes PIPE架構獨享的信號

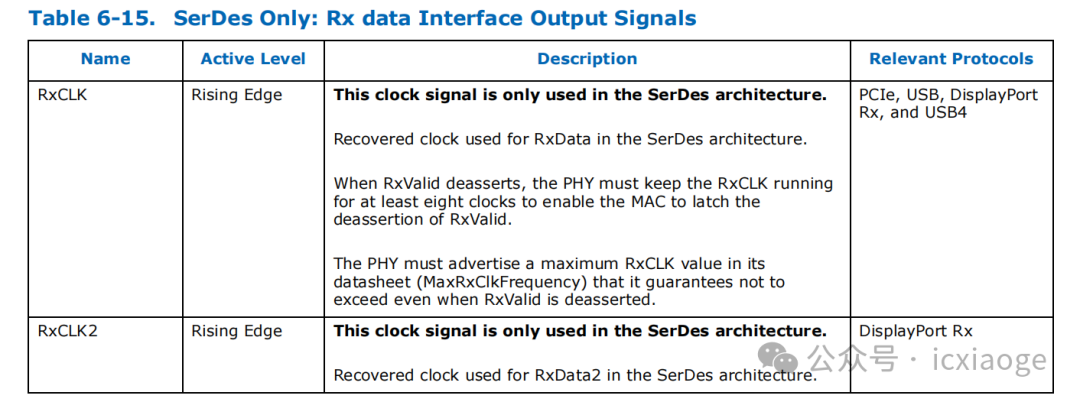

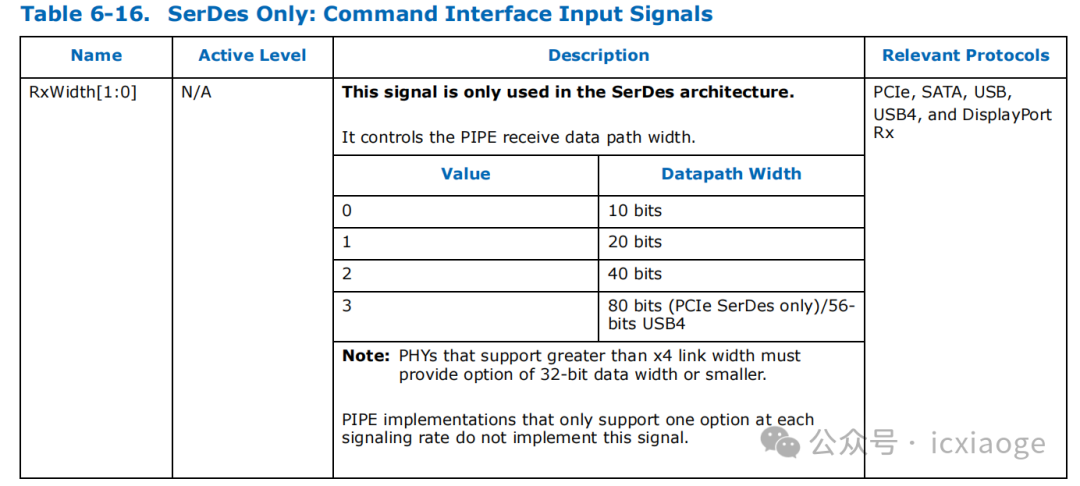

如下圖所示，RxCLK和RxCLK2以及RxWidth[1:0]為Serdes PIPE架構獨享的信號。

1.3.original PIPE架構獨享的信號

獨享信號可分為數據信號和命令信號兩類。

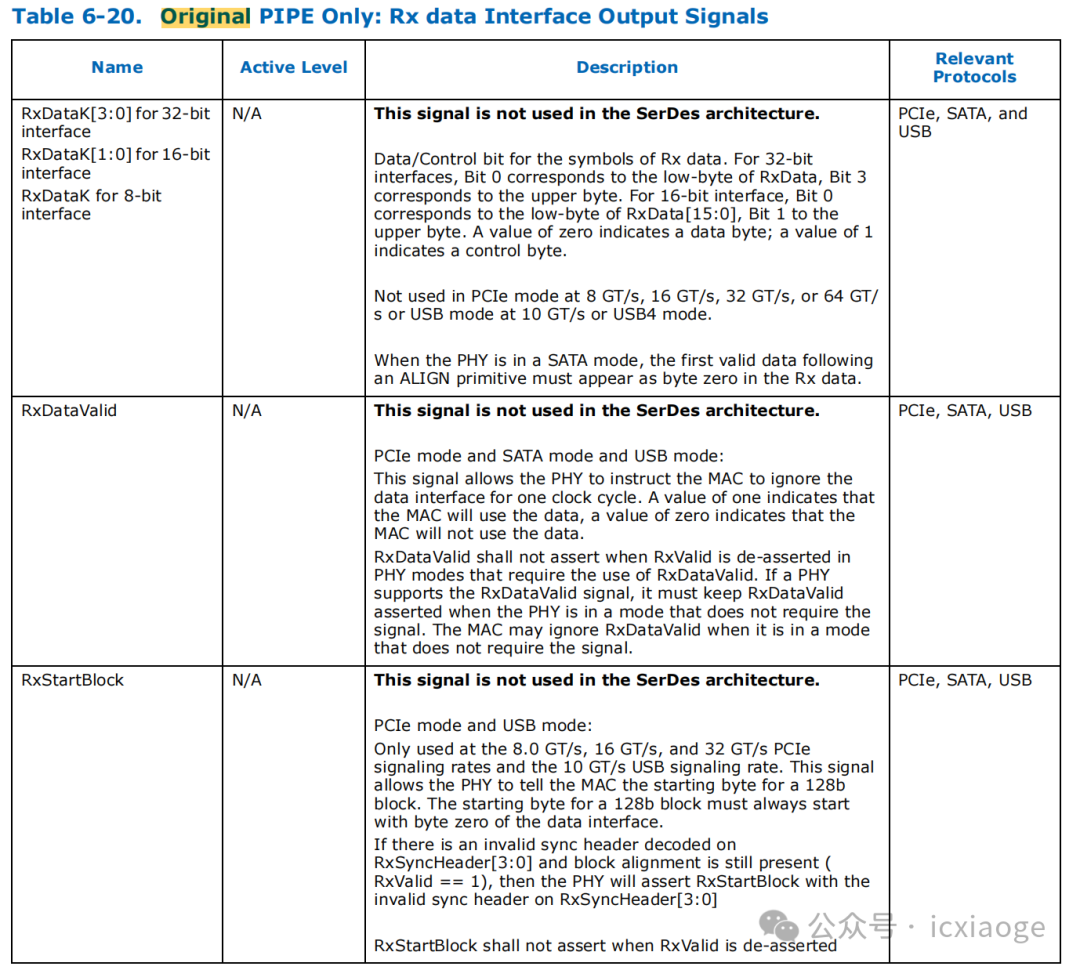

數據信號中TxDatak表示TxData是控制信號還是數據信號。通過TxStartBlock信號，MAC能告知PHY，當前TxData的0 Byte是128b block的首個字節。

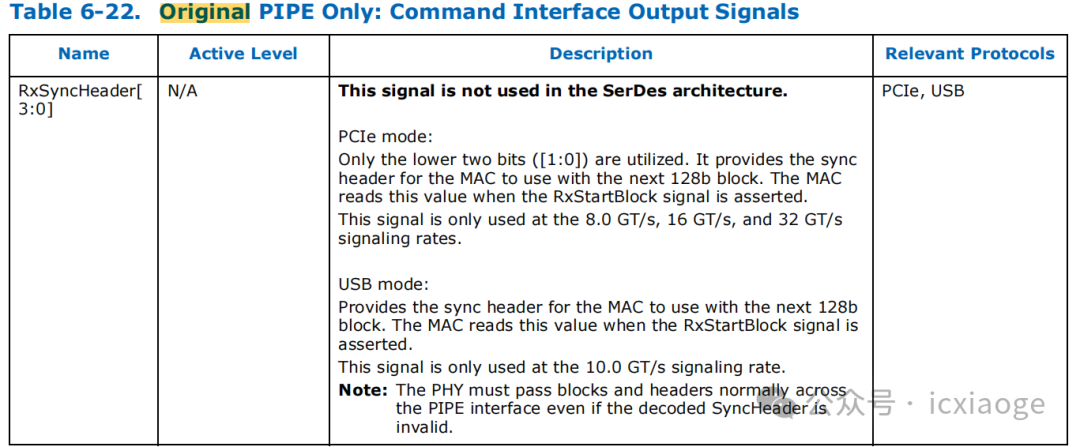

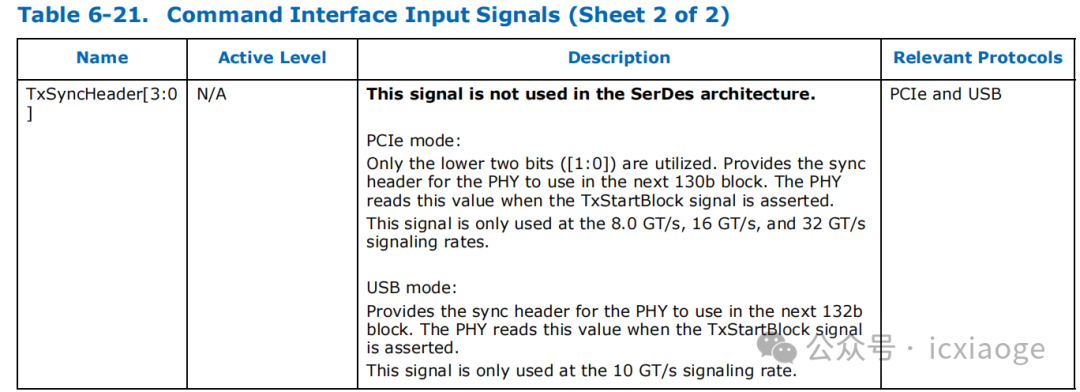

命令信號包含TxSyncHeader、RxSyncHeader。TxSyncHeader是組成130b的同步頭。

TODO:介紹其他信號

參考文檔

PHY Interface for the PCI Express, SATA, USB 3.2, DisplayPort, and USB4 Architectures Revision 6.2.1.pdf
