Data Link Layer 負責將TLP可靠地傳輸給鏈路的另外一個組件。

Data Link Layer 功能包含如下部分：

Data Exchange

Accept TLPs for transmission from the Transmit Transaction Layer and convey them to the Transmit Physical Layer
Accept TLPs received over the Link from the Physical Layer and convey them to the Receive Transaction Layer

Error Detection and Retry (Non-Flit Mode)

TLP Sequence Number and LCRC generation
Transmitted TLP storage for Data Link Layer Retry
Data integrity checking for TLPs and Data Link Layer Packets (DLLPs)
Positive and negative acknowledgement DLLPs
Error indications for error reporting and logging mechanisms
Link Acknowledgement Timeout replay mechanism

Initialization and power management:

跟蹤鏈路狀態，并且將 active/reset/disconnected狀態傳遞給Transaction Layer

DLLPs 用于鏈路管理，包含TLP確認，功耗管理和流控交互。

DLLP是在鏈路的兩個組件之間進行傳輸，而TLP的傳輸路徑有可能會經過多個中間組件。

Non-Flit模式，DLLP使用16bit的CRC，TLP使用32bit的CRC進行數據完整性檢查。收到的DLLP如果沒有通過CRC檢查，則直接丟棄。沒有通過完整性檢查（LCRC and sequence number）的TLP則會被對端重新發送。

Flit Mode模式, DLLP和TLP都會使用flit傳輸，flit使用LCRC，F(xiàn)EC和sequence number進行數據完整性檢查。重傳操作發生在Flit層級。

Data Link Control and Management State Machine

Data Link Layer負責跟蹤鏈路狀態，并且與Transaction and Physical Layers交互鏈路狀態。

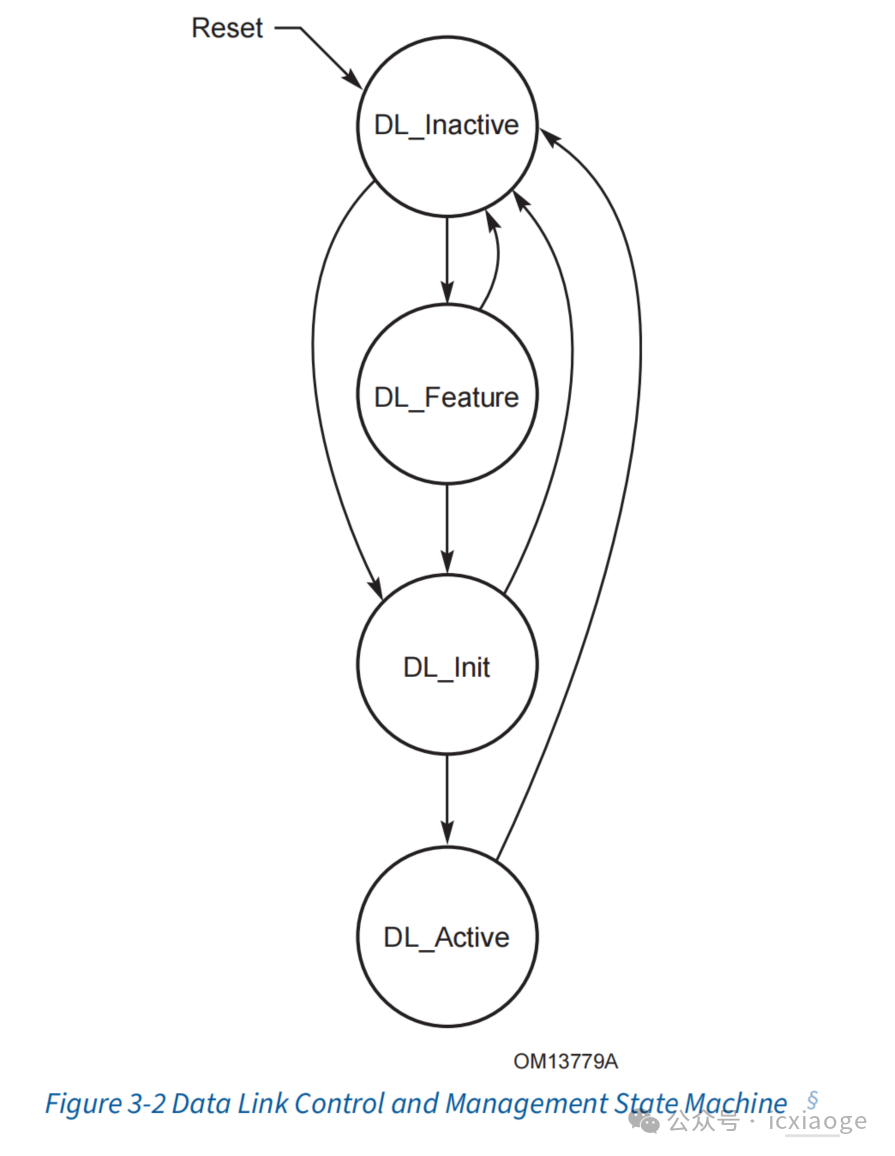

數據鏈路層使用Data Link Control and Management State Machine (DLCMSM)完成鏈路狀態管理工作。

DLCMSM包含如下4個狀態：

? DL_Inactive - Physical Layer reporting Link is non-operational or nothing is connected to the Port

? DL_Feature (optional) - Physical Layer reporting Link is operational, perform the Data Link Feature Exchange

? DL_Init - Physical Layer reporting Link is operational, initialize Flow Control for the default Virtual Channel

? DL_Active - Normal operation mode

DLCMSM輸出兩個狀態：

??DL_Down?- The Data Link Layer is not communicating with the component on the other side of the Link.

??DL_Up?- The Data Link Layer is communicating with the component on the other side of the Link.

Data Link Control and Management State規則

DL狀態不受FLR影響
DL_Inactive

在DL_Inactive狀態，DLCMSM會輸出DL_Down狀態給向事務層和鏈路層的其他模塊。
鏈路層會丟棄來自事務層和物理層的TLP
不再產生和接收DLLP
如果物理層表示Physical LinkUp=1，且支持Data Link Feature Exchange并且Data Link Feature Exchange is Enabled bit為1，則從DL_Inactive進入DL_Feature
如果物理層表示Physical LinkUp=1，不支持Data Link Feature Exchange或者Data Link Feature Exchange is Enabled bit為0，則從DL_Inactive進入DL_Init

這會導致事務層丟棄任意未完成的傳輸，并且去終止傳輸TLP。對Downstream Port來說，這相當于Hot-Remove。對Upstream Port來說，鏈路進入down狀態，相當于hot reset。

DL_Inactive是PCIe 復位（僅包含PCI Express Hot, Warm, or Cold Reset ）后的初始狀態，
一旦進入DL_inactive,則復位DL層狀態為初始值
在DL_Inactive狀態：

DL_Feature：

成功完成 Data Link Feature Exchange，并且物理層繼續表示Physical LinkUp = 1b，或者
Data Link Feature Exchange 過程判斷遠端的數據鏈路層不支持Data Link Feature Exchange protocol,并且物理層繼續表示Physical LinkUp = 1b

通過Data Link Feature DLLP執行Data Link Feature Exchange協議，完成Scaled Flow Control等信息交換
匯報DL_Down 狀態
DL_Down的端口，其數據鏈路層允許丟棄任意收到的TLP，因?yàn)闆](méi)有ACK DLLP用于確認TLP的接收。

在 DL_Feature狀態:
滿足如下要求進入DL_Init狀態
一旦物理層繼續表示Physical LinkUp = 0b，則終止Data Link Feature Exchange 過程，進入DL_Inactive

DL_Init

成功完成流控初始化，并且物理層持續支持Physical LinkUp = 1b

為VC0完成流控初始化
在 FC_INIT1階段輸出DL_Down狀態，在FC_INIT2狀態輸出DL_Up狀態
DL_Down狀態的鏈路層允許丟棄任意收到的TLP
滿足如下要求進入DL_Active 狀態
一旦物理層指示Physical LinkUp = 0b，則終止VC0的流控初始化，且進入DL_Inactive

DL_Active?

DL_Active 是鏈路正常工作狀態
鏈路層能夠正常接收來自物理層的TLP，能夠發送來自事務層的TLP
能夠產生和發送DLLP
給事務層和鏈路層其他模塊輸出DL_Up狀態
一旦物理層指示Physical LinkUp = 0b，則進入DL_Inactive

2、Data Link?Feature Exchange

? 數據鏈路特性交換協議的操作就是通過DLLP將local port支持的特性傳遞給remote port，并且捕獲remote port傳遞過來的特性信息，并且記錄更新到Data Link Feature Status Register

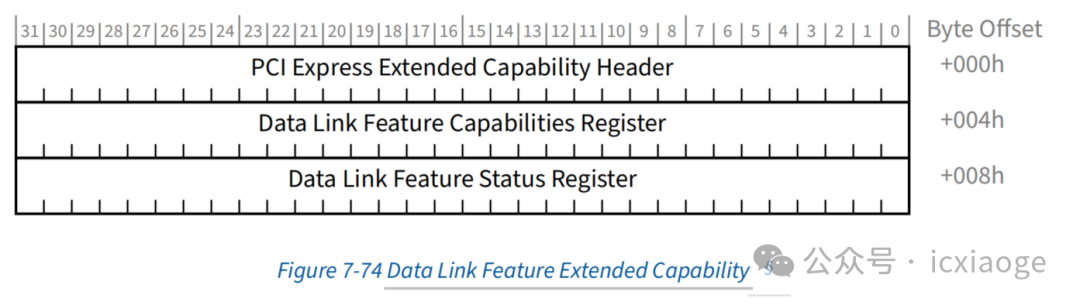

? 支持16.0 GT/s以及更高速率的port必須支持 Data Link Feature交換協議。實現此協議的Downstream Ports必須實現了Data Link Feature Extended Capability，而實現此協議的 Upstream Ports是可選擇實現Data Link Feature Extended Capability。

? 此能力主要包含如下4部分：

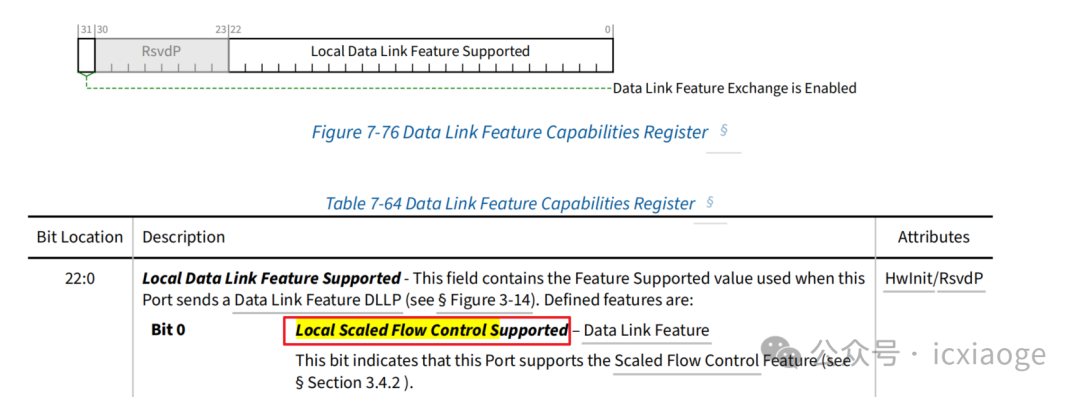

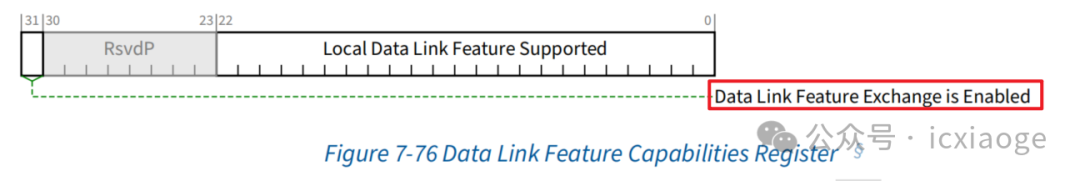

Local Data Link Feature Supported field 為1表示支持Data Link Features，為0表示不支持

此字段位于Data Link Feature Capabilities Register寄存器

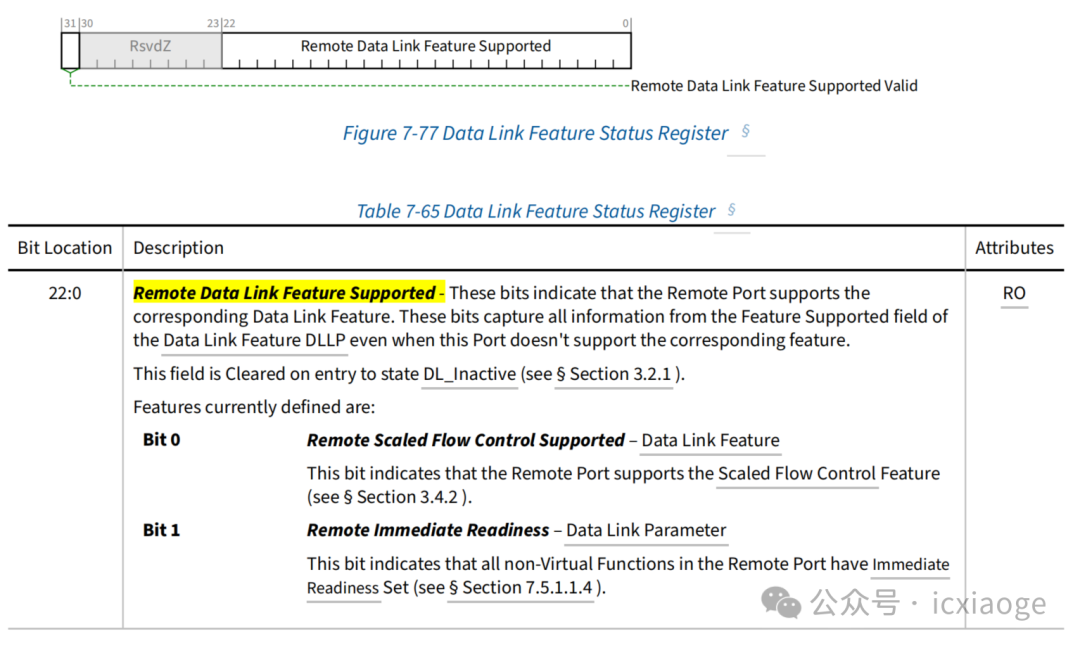

Remote Data Link Feature Supported field表示對端port是否支持the Data Link Features

此字段位于Data Link Feature Status Register
Remote Scaled Flow Control Supported為1表示remote支持縮放流量控制（Scaled Flow Control ）

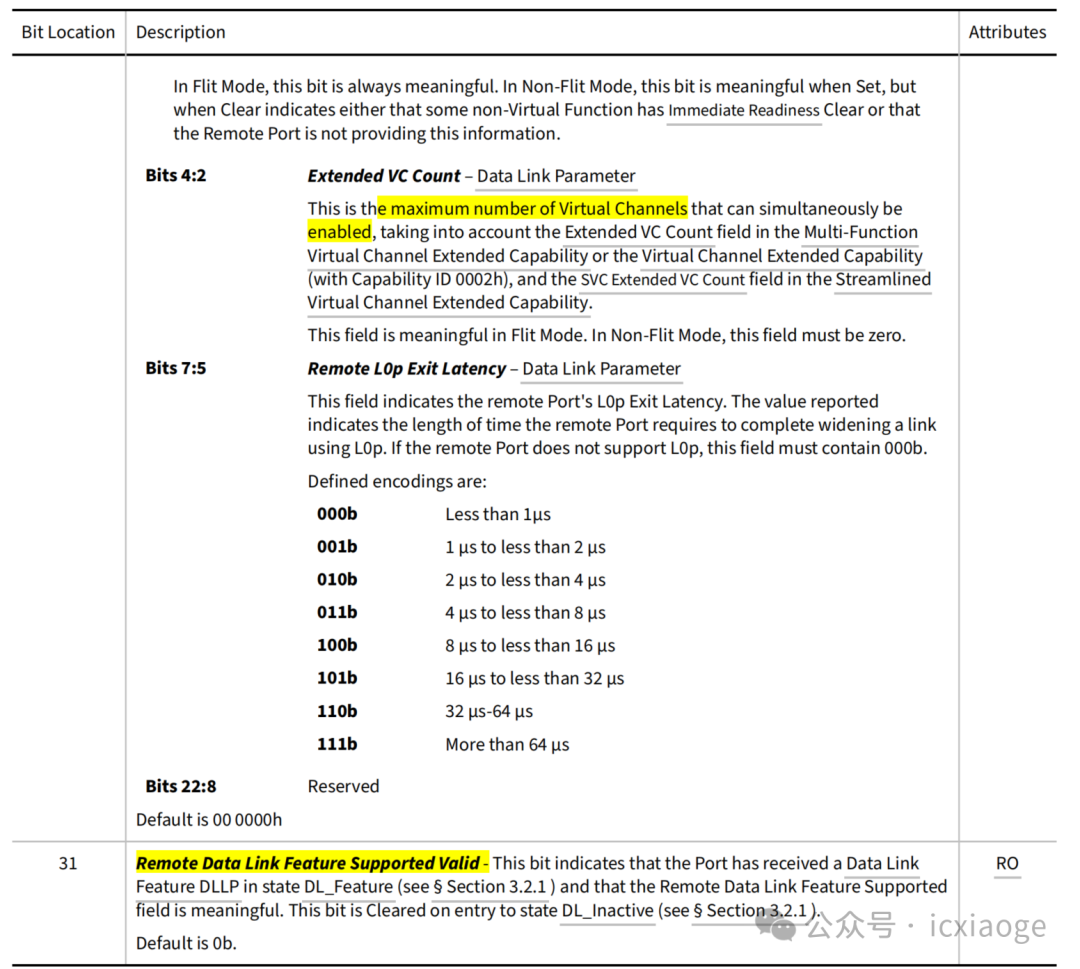

Remote Data Link Feature Supported Valid 字段為1表示當前port在 DL_Feature階段至少收到一個 Data Link Feature DLLP，表示 Remote Data Link Feature Supported字段包含有效數據

Data Link Feature Exchange is Enabled允許系統關閉Data Link Feature Exchange.這個功能可以用于對接無法正確處理Data Link Feature DLLP的傳統舊設備。

數據鏈路特性交換協議需要遵守的規則：

一旦進入DL_Feature，允許將Remote Data Link Feature Supported and Remote Data Link Feature Supported Valid fields 清零
在 DL_Feature 狀態

如果 Remote Data Link Feature Supported Valid 為0，則從接收到的Data Link Feature DLLP中提取Feature Supported field，并且將Data Link Feature status寄存器Remote Data Link Feature Supported Valid bit置1.

DLLP中的The transmitted Feature Supported字段必須使用Data Link Feature Capabilities寄存器的the Local Data Link Feature Supported field.
DLLP中The transmitted Feature Ack bit 必須使用Data Link Feature status寄存器the Remote Data Link Feature Supported Valid bit.

事務層必須停止傳輸TLPs
數據鏈路層發送 the Data Link Feature DLLP
處理接收到的Data Link Feature DLLPs:

滿足如下情況則退出DL_Feature

已經收到了InitFC1 DLLP，或者
至少收到一個Feature Ack bit置1的 Data Link Feature DLLP

Data Link Feature 處于activated狀態的條件

在Local Data Link Feature Supported and Remote Data Link Feature Supported fields中對應的Feature Supported bit 為1且Remote Data Link Feature Supported Valid 為1

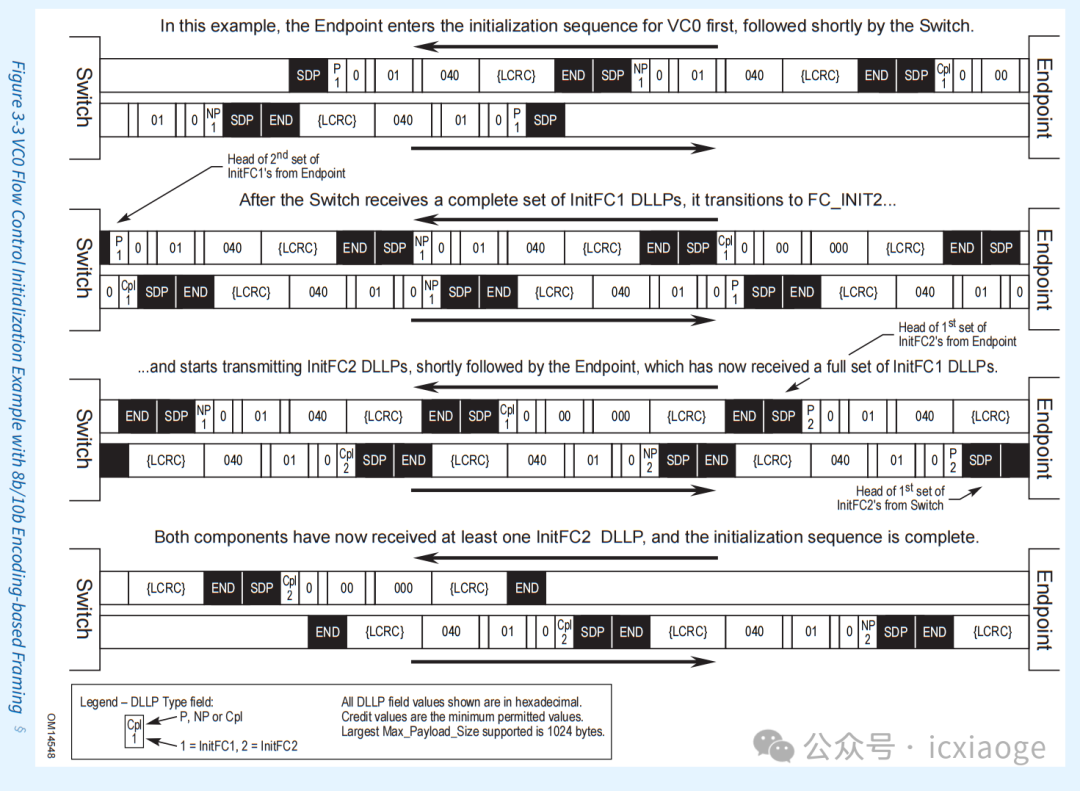

3.Flow Control Initialization Protocol

在PCIe建立過程中，還有一個重要的一步，那就是流控初始化。默認虛擬通道，即VC0必須首先由硬件完成初始化，隨后才能進行其他VC的初始化（如果存在多個VC）。

PCIe Gen6 支持Flit 模式，在Flit模式下共享流控（Shared Flow Control）是生效的，而在非flit模式下，Shared Flow Control必須關閉。需要注意的是，在FLit模式下，共享信用量和專用（Dedicated）信用量是可以同時存在的。在Non-Flit模式，僅僅使用專用（Dedicated）信用量。

流控初始化的兩個狀態：

? FC_INIT1 ：對接的設備通過發送FC_INIT1 DLLP，完成信用量信息的交換。

? FC_INIT2 ：通過發送InitFC2 DLLPs完成信用量信息的再次確認。

3.1 FC_INIT1 狀態

在FC_INIT1 狀態下，對接的設備通過發送FC_INIT1 DLLP，完成信用量信息的交換。

在FC_INIT1 狀態下，會進行如下操作

事務層阻塞當前VC的TLP
Non-Flit模式下，按順序傳輸3種類型的InitFC1 DLLPs

? ? InitFC1-P [Dedicated] (first)
? ? InitFC1-NP [Dedicated] (second)
? ? InitFC1-Cpl [Dedicated] (third)

Flit模式下，按順序傳輸6種類型的InitFC1 DLLPs

? InitFC1-P [Dedicated] (first)

? InitFC1-NP [Dedicated] (second)

? InitFC1-Cpl [Dedicated] (third)

? InitFC1-P [Shared] (fourth)

? InitFC1-NP [Shared] (fifth)

? InitFC1-Cpl [Shared] (sixth)

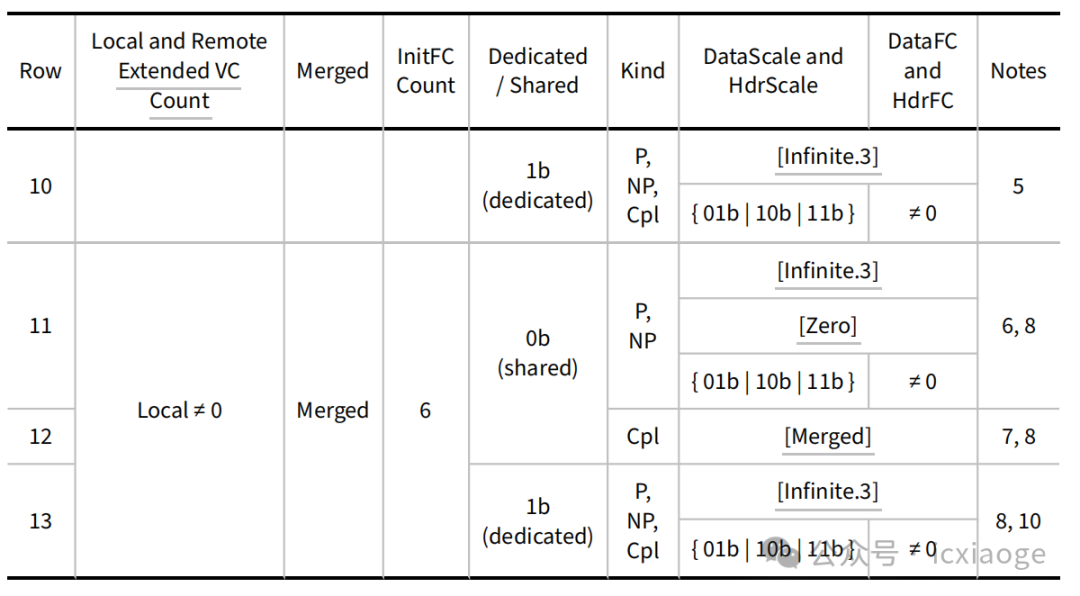

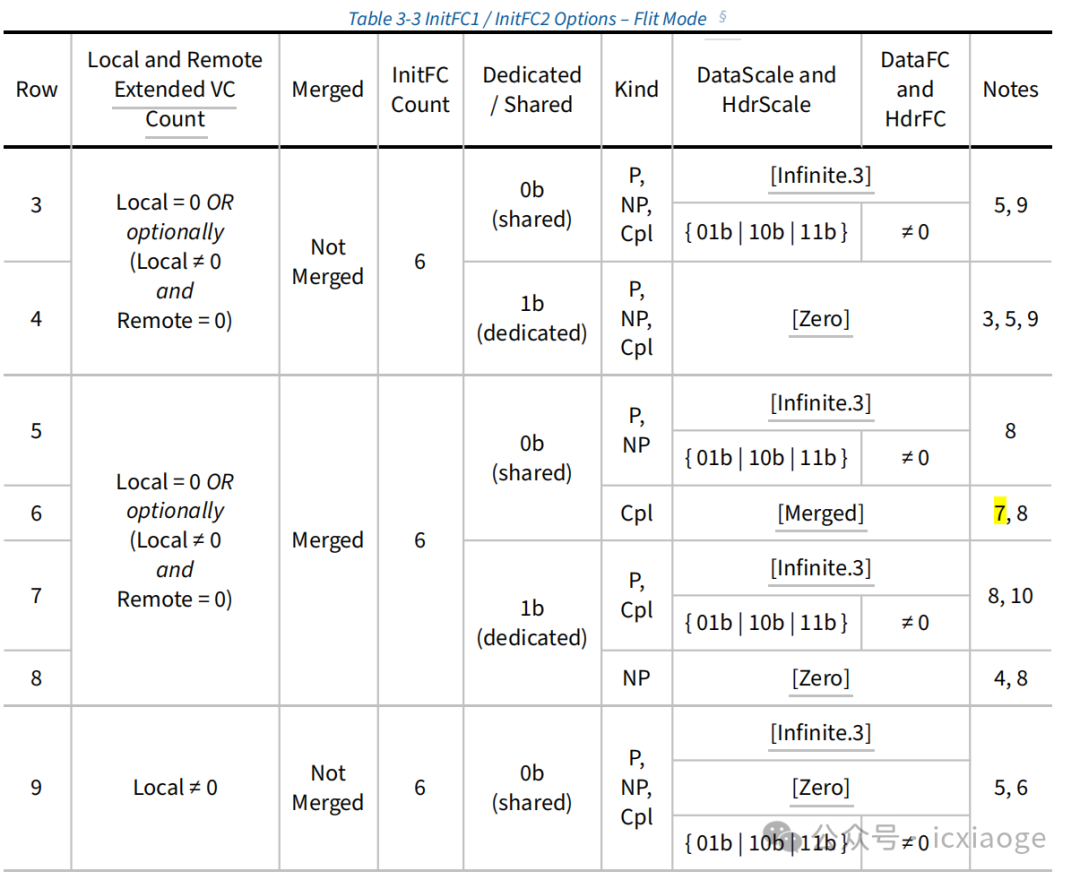

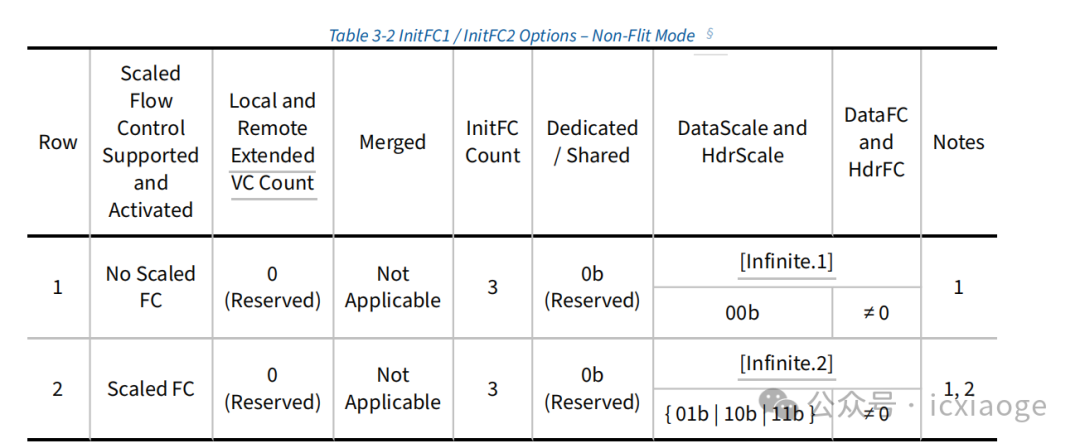

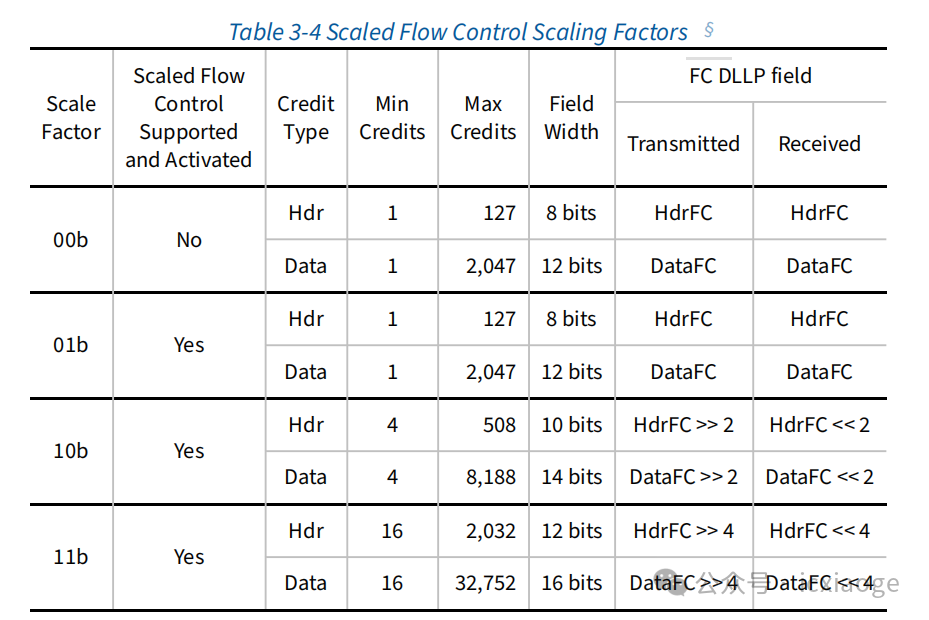

設置 DataFC, DataScale, HdrFC, and HdrScale 如表Table 3-2 和 Table 3-3

此處不推薦大家耗費很多時間在share credit 上面，因?yàn)楫?dāng)前主流PCIe IP vendor對share credit的支持不夠完善，目前幾乎沒有已商用的支持share credit的產品。

為了保證InitFC1 DLLP能夠得到足夠的傳輸頻率，此時數據鏈路層會阻塞其他類型的傳輸，例如阻塞Ordered Sets), Ack and Nak DLLPs (when applicable), 以及其他VC的TLP
如果收到 InitFC1 and InitFC2 DLLPs會進行如下處理：

從InitFC1 and InitFC2 DLLPs中提取HdrFC and DataFC values 并且記錄下來
如果接收者支持Scaled Flow Control，則還需要把DLLPs中申明對端支持的HdrScale and DataScale記錄下來
一旦完成 P, NP, and Cpl對應數據記錄，則將FI1標志置1
在 Non-Flit模式下，當收到3種專用信用量的FC unit 數據后，則將則將 FI1標志置1
在 Flit模式下，當收到6種信用量的FC unit 數據后，則將則將 FI1標志置1

一旦完成FI1標志置1，則表明已經記錄對端設備的 P, NP, Cpl對應的FC unit 數值，此時從FC_INIT1退出，進入FC_INIT2

3.2 FC_INIT2

在FC_INIT2 狀態下，通過發送InitFC2 DLLPs完成信用量信息的再次確認。

在FC_INIT2 狀態下，會進行如下操作

事務層阻塞當前VC的TLP
Non-Flit模式下，按順序傳輸3種類型的InitFC2 DLLPs

? ? InitFC1-P [Dedicated] (first)
? ? InitFC1-NP [Dedicated] (second)
? ? InitFC1-Cpl [Dedicated] (third)

Flit模式下，按順序傳輸6種類型的InitFC2 DLLPs
