Verdi實用技巧
掃描二維碼
隨時隨地手機看文章
Bus Operations總線操作
一個多比特的bus拆分成幾個位寬較小的bus：

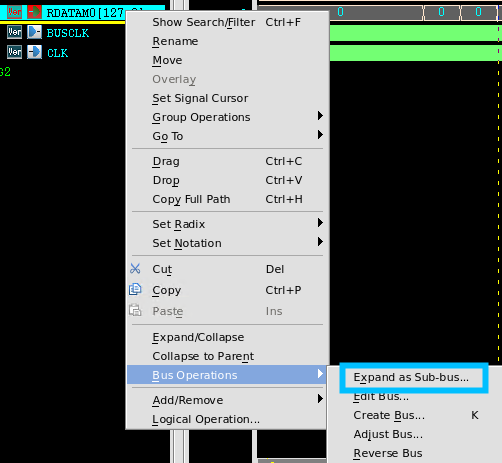

Signal -> Bus Operations -> Expand as Sub-bus

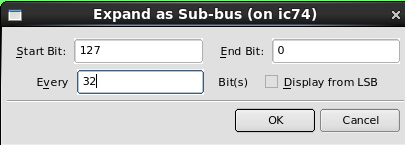

例如將128bit分成32bit：

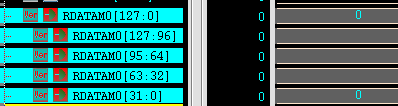

結果：
Logical Operation邏輯運算
可以通過對現有信號執行的邏輯操作創建新信號，或者搜索信號值。

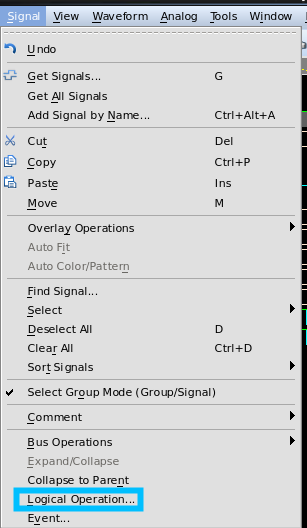

Signal -> Logical Operation
邏輯操作

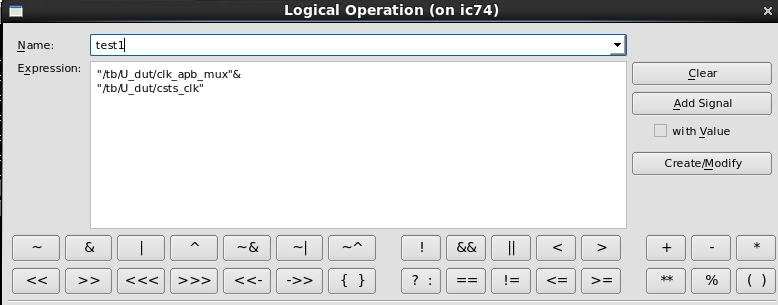

兩信號進行與運算，也可以進行其他運算：

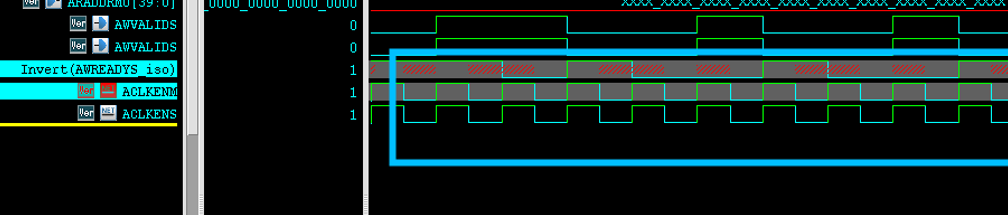

相與之后得出新信號：
數值搜索

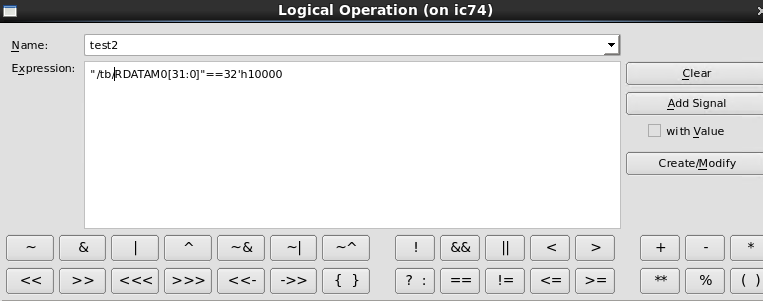

?輸入搜索的值，點擊create，該值位置會拉高.
Set Search Value數值搜索、上升沿和下降沿搜索
進行數值搜索、上升沿和下降沿搜索
選中信號，按n向后搜索，N向前搜索；

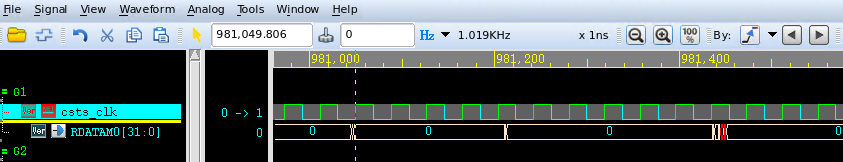

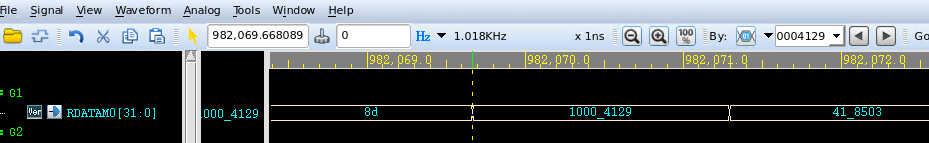

數值搜索：
上下沿搜索：
自動計數
方法一：Grid Options網格計數
可以指定在波形窗中繪制網格線。選項包括Rising Edge, Falling Edge和 Both Edges。

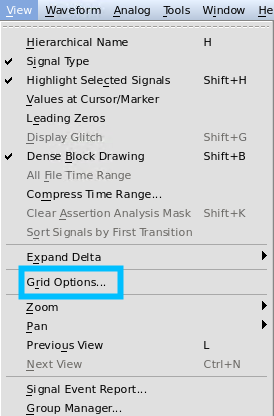

View -> Grid Options

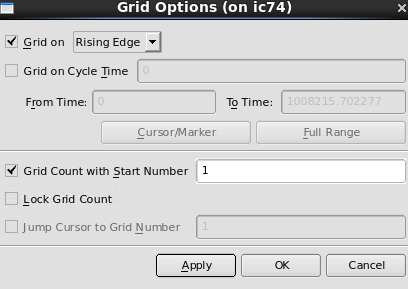

選中g(shù)rid和grid counter with start number：

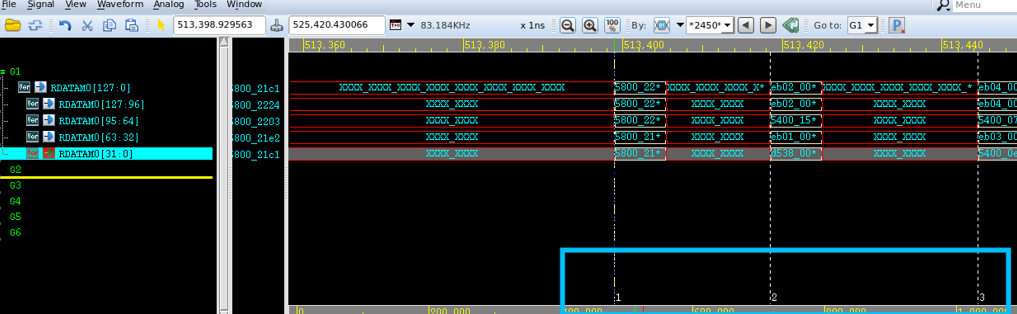

如圖：信號下方出現了數字，可以用于計數。

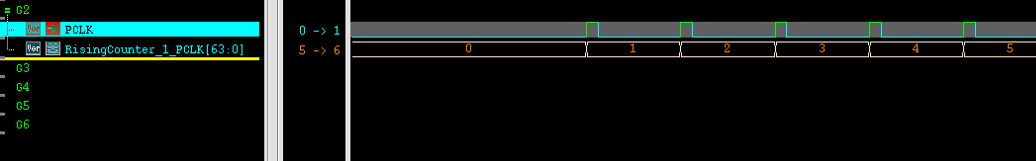

方法二：自動計數器

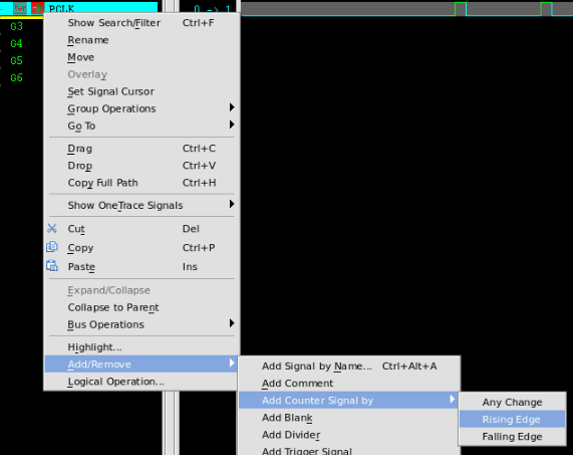

右擊PCLK信號，選擇Add Counter Signal by，選擇上升沿、下降沿、任意沿中的一個。
Signal Event Report統計
統計出某個信號在特定時間段內的跳變的次數。

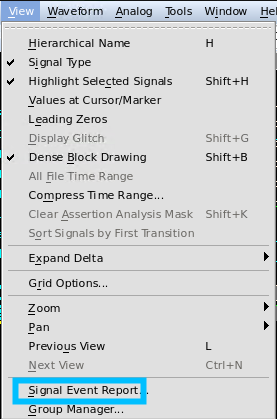

View -> Signal Event Report

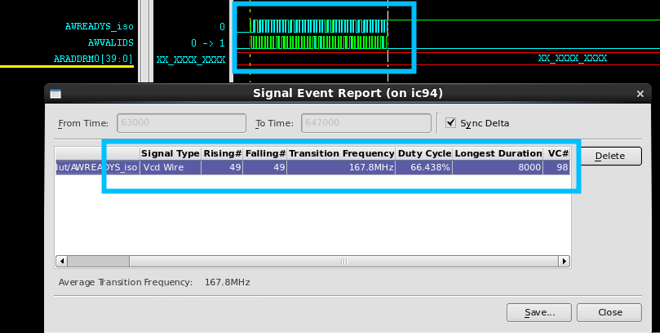

Rising：指的是指定Marker時間段內上升沿?cái)?shù)；
Falling：指的是指定Marker時間段內下降沿?cái)?shù)；
備注：利用Logical Operation和Signal Event Report可以統計非連續有效信號
Waveform Compare比較波形：
nWave提供了一種綜合比較自動比較不同結果的能力。在比較完成后，nWave以圖形方式顯示波形窗格中的任何不匹配，然后可以通過每個不匹配來分析差異。

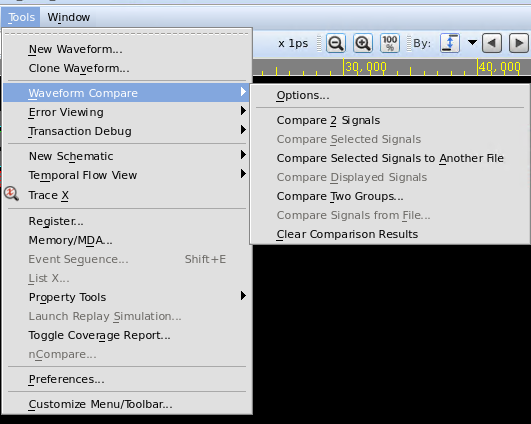

Tools -> Waveform Compare
Reverse回退仿真

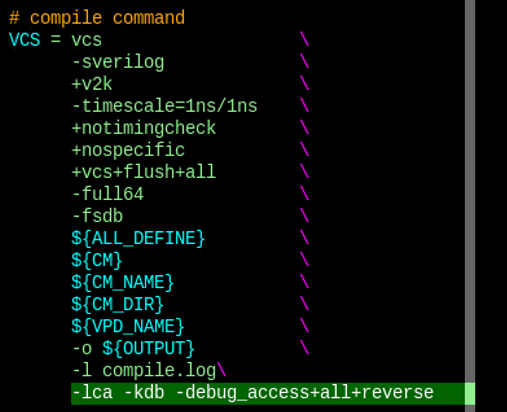

makefile中加上?-lca -kdb -debug_access+all+reverse
運行 ./simv –verdi &啟動verdi之后，需要打開verdi的回退仿真功能：

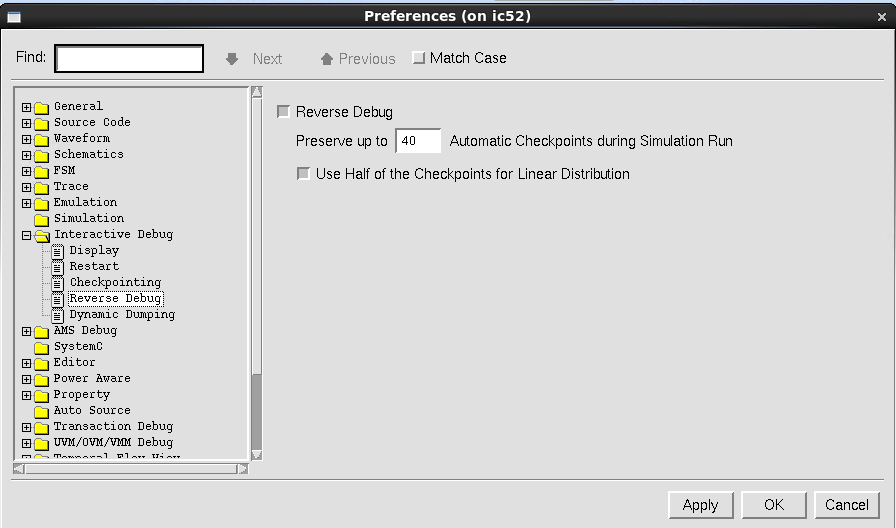

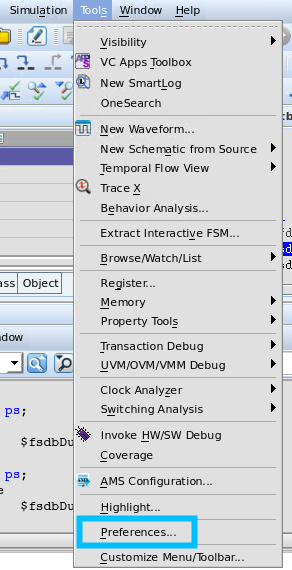

tools->Preferences中設置

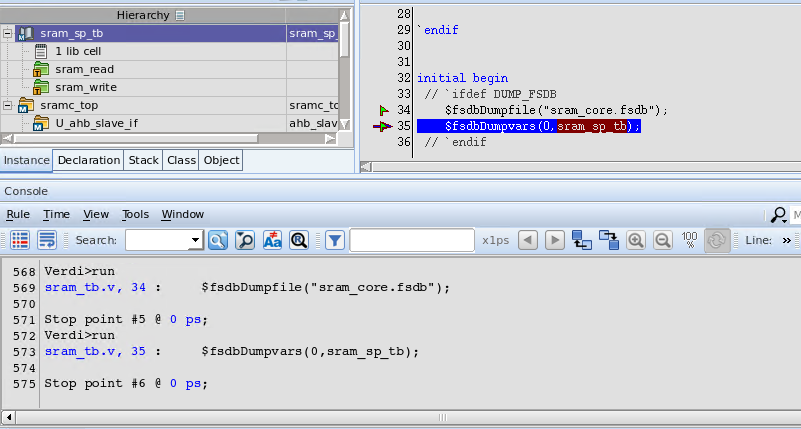

設置幾個斷點；在verdi的console中，輸入run，啟動仿真；
點擊run/continue?reverse回退仿真

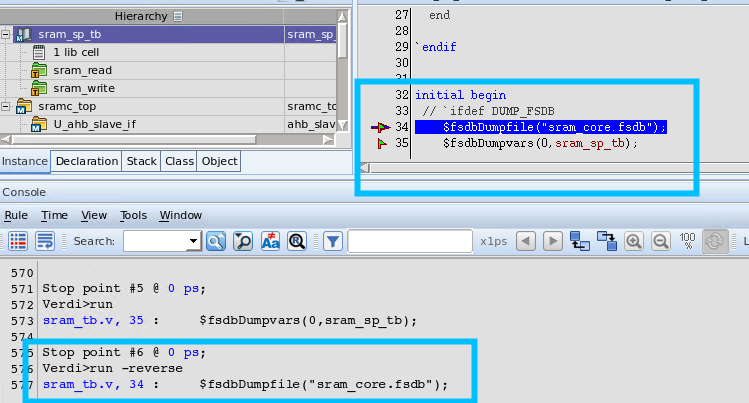

此時，執行的光標，回到了斷點代碼的前一行。此時仿真的狀態就回到了執行上一條指令的狀態。
因此可以利用reverse功能，實現回退式仿真。這樣當仿真不小心過了我們的設定點，可以使用reverse功能，回退到這個點。從而避免重新啟動仿真。
