quartus 如何實現IP核的參數化調用
時間：2025-12-07 20:11:51
手機看文章
掃描二維碼
隨時隨地手機看文章
? ? 在進行編碼時，我們時常會使用到乘法器，除法器，等較復雜功能模塊，為此fpga vendor設計定制了IP核，用戶通過調用IP核來實現所需功能，耗費資源少且利于時序收斂。我們?cè)谌粘erilog編碼過程期望通過參數化的方式調用IP核。例如IP的位寬，時延，部分關鍵特性期望可以通過參數調用的方式實現，而不是通過打開GUI界面通過手動選擇的方式實現。其實實現方式很簡單。首先通過手動打開quartus，采用手動調用的方式選擇想要使用的IP核，完成配置后并且產生IP，在生產的例化代碼中查看如何配置功能和參數，然后自己按照例化案例模塊中的格式編寫一個verilog模塊將IP包一層，并且關鍵特性使用參數化。這樣就能實現IP核的參數化調用了。
首先通過器件手冊獲取IP核說明，也可以通過官網查詢（https://www.intel.cn/content/www/cn/zh/docs/programmable/683037/23-1/core-references-91023.html）

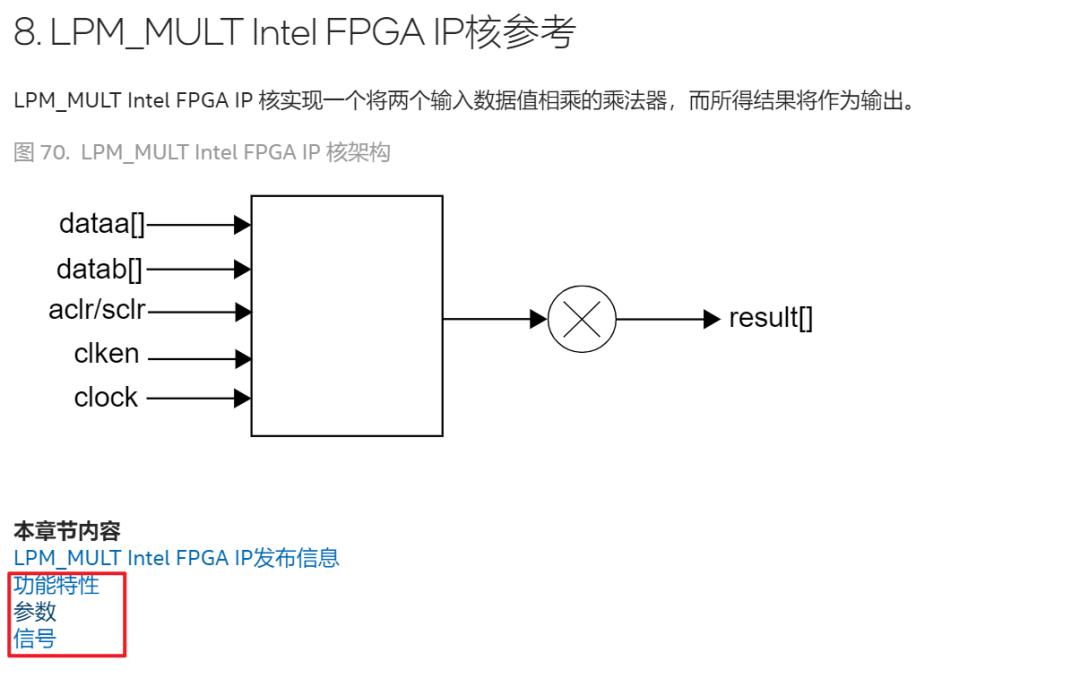

本案例中LPM_MULT Intel FPGA IP 核是一個兩個輸入數據乘法器，兩個相乘數據作為輸入，所得結果作為輸出。
1.IP功能特性描述
LPM_MULT 核提供如下特性：
生成一個乘法器將兩個輸入數據值相乘
支持1–256位數據寬度
支持有符號和無符號數據表示格式
支持區域或速度優化
支持具有可配置輸出延遲的流水線操作
為專用數字信號處理（DSP）模塊電路或邏輯單元（LE）中的實現提供選項。

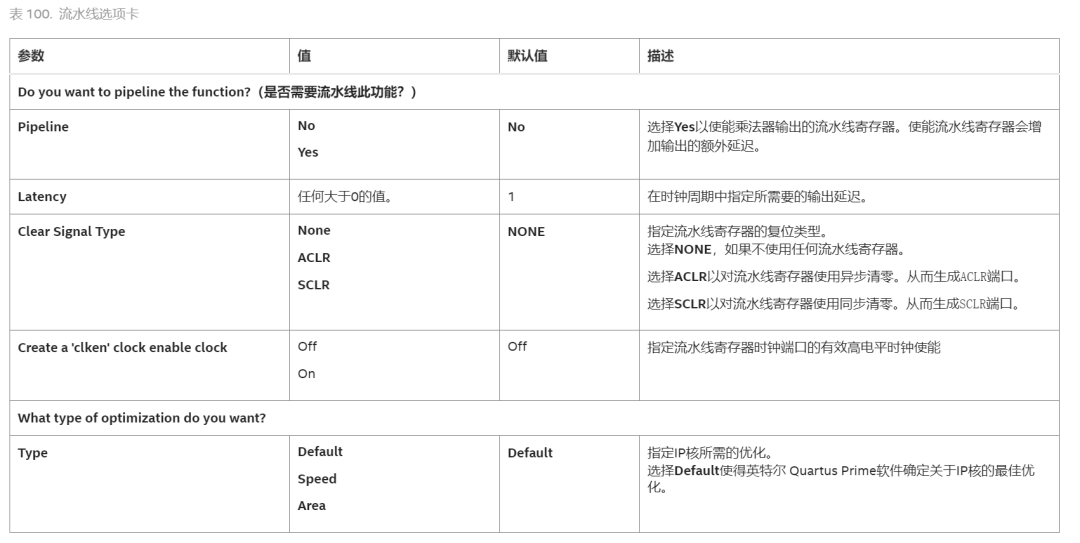

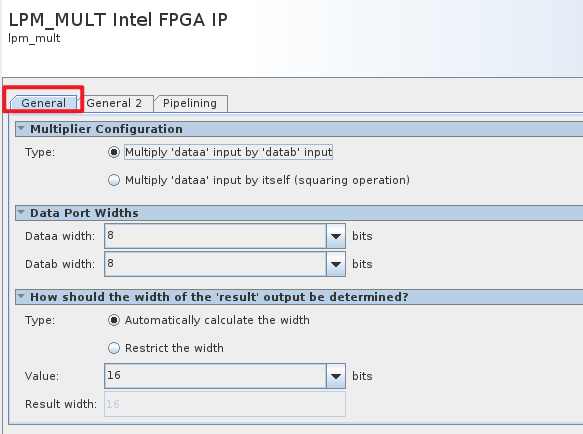

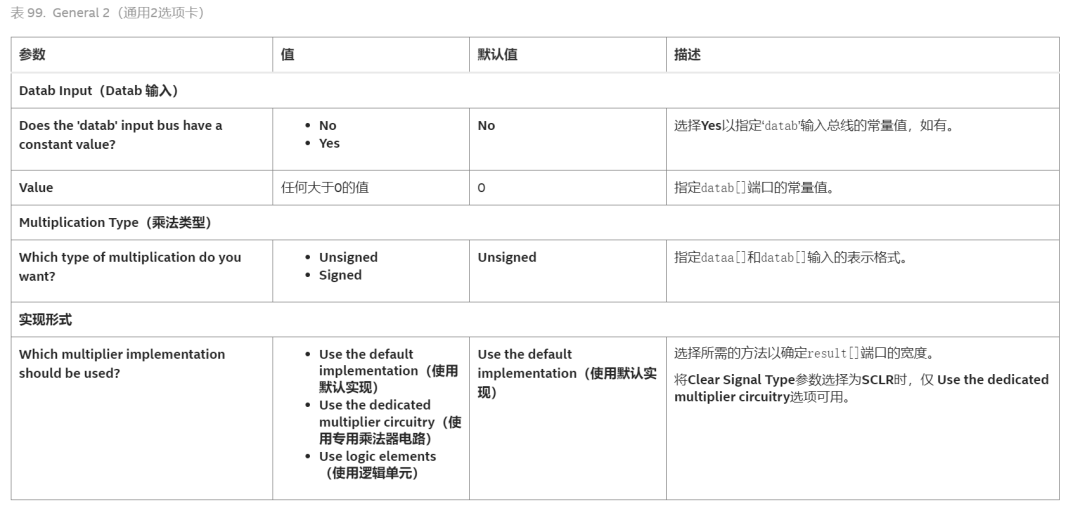

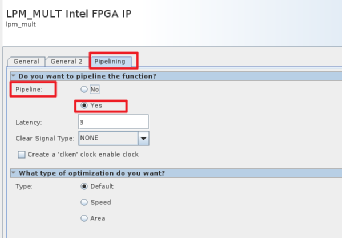

2.IP參數設置

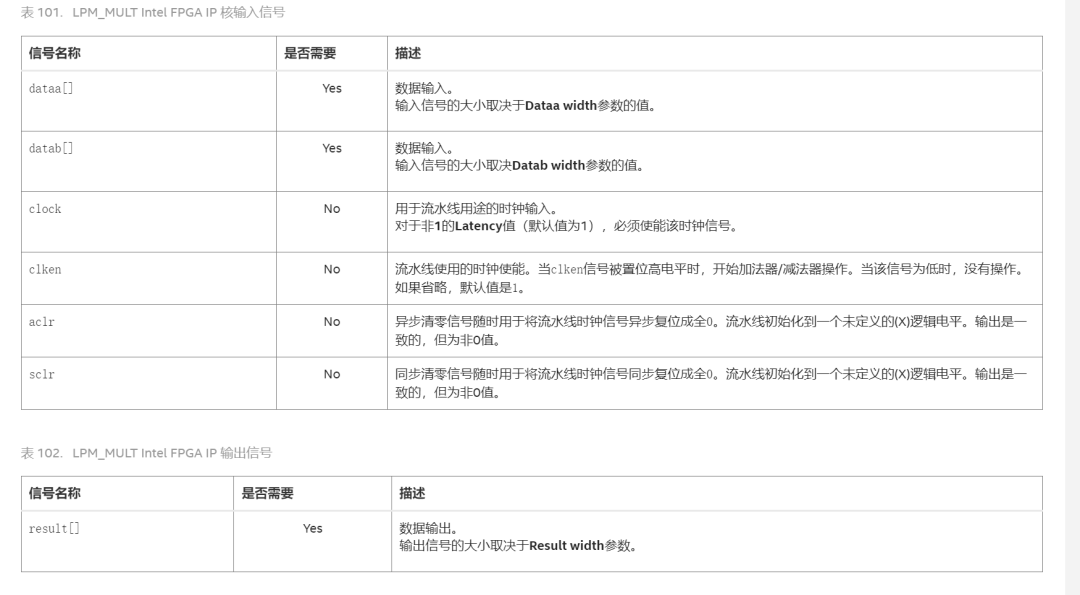

3.接口信號

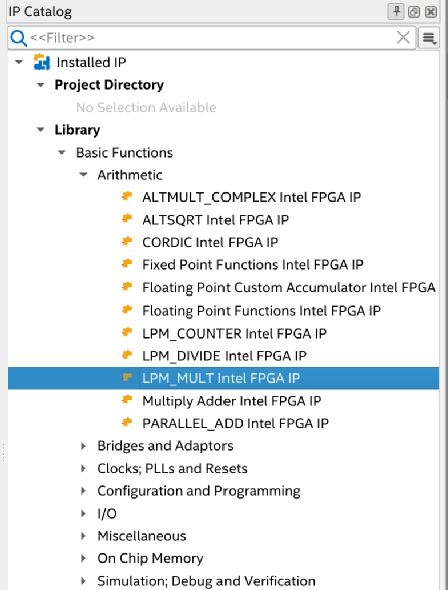

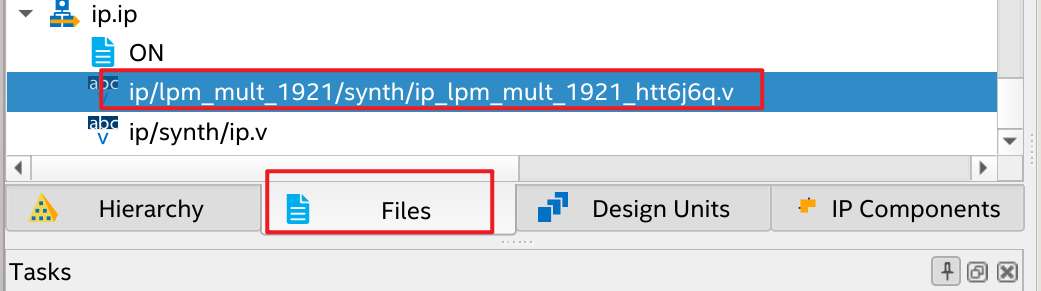

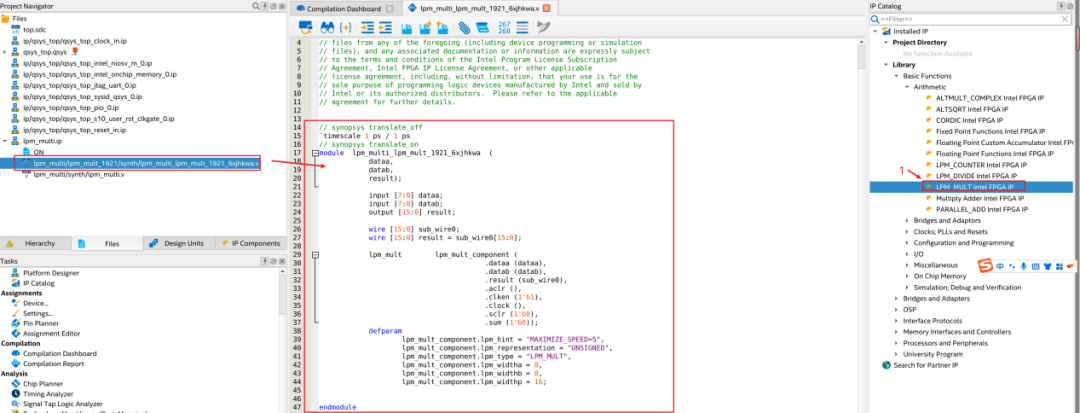

4.quartus如何調用IP

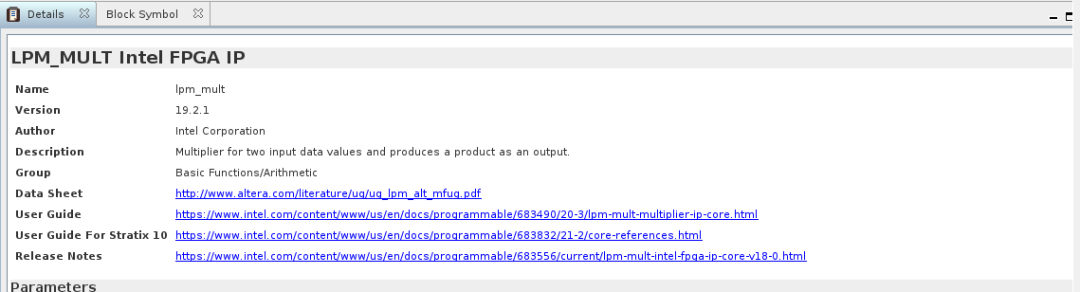

FPGA IP描述文檔路徑
5.參數化調用IP

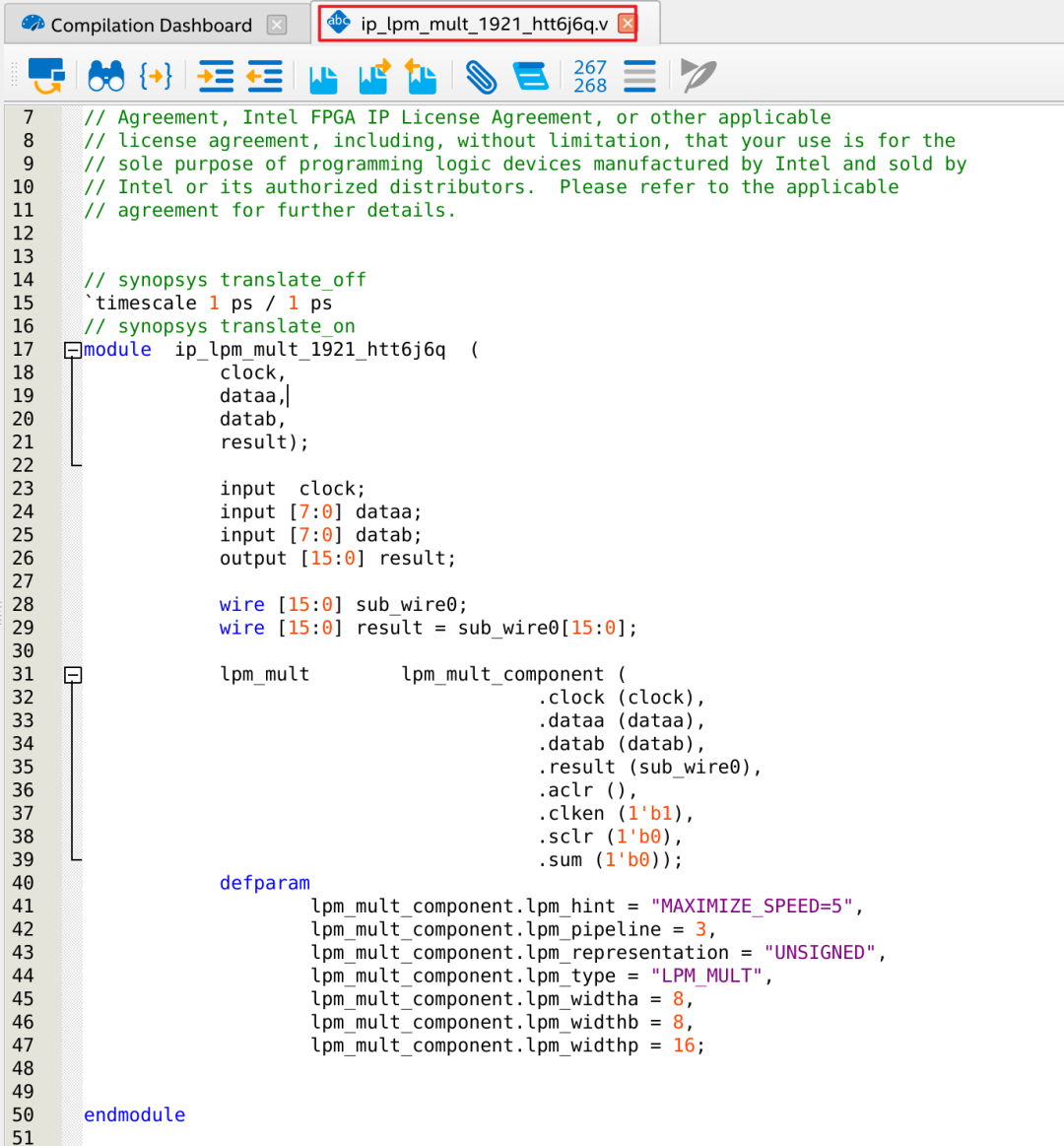

參考quartus工具給出的lpm_mult調用方法，參數化調用IP。
module? asic_lpm_mult ?#(? ??parameter?PIPE_NUM ? ? ? ? ? ? ?=?4? ? ? ? ? ? ? ? ? ? ? ? ,? ??parameter?MULT_DATAA_WDTH ? ? ??=?16? ? ? ? ? ? ? ? ? ? ? ?,? ??parameter?MULT_DATAB_WDTH ? ? ??=?16? ? ? ? ? ? ? ? ? ? ? ?,? ??parameter?MULT_RESULT_WDTH ? ? ?=?32? ? ? ? ? ? ? ? ? ? ? ? ??)( ?? ? ? ? input ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? i_clk ? ? ? ?, ?? ? ? ? input ? ? ? ? ? ? ? ? ?[MULT_DATAA_WDTH?-1:0] dataa ? ? ? ?,?? ? ? ? input ? ? ? ? ? ? ? ? ?[MULT_DATAB_WDTH?-1:0] datab ? ? ? ?,?? ? ? ? output ? ? ? ? ? ? ? ?[MULT_RESULT_WDTH?-1:0]?result);??? ? lpm_mult ?u_lpm_mult (? ? ? ? .clock ? ? ?( i_clk ? ? ? ? ? ? ),? ? ? ? .dataa ? ? ?( dataa ? ? ? ? ? ? ),? ? ? ? .datab ? ? ?( datab ? ? ? ? ? ? ),? ? ? ? .result? ? ?(?result? ? ? ? ? ? ),? ? ? ? .aclr ? ? ? ( ? ? ? ? ? ? ? ? ? ),? ? ? ? .clken ? ? ?(?1'b1 ? ? ? ? ? ? ?),? ? ? ? .sclr ? ? ? ( 1'b0 ? ? ? ? ? ? ?),? ? ? ??//.sum? ? ? ? (?1'b0 ? ? ? ? ? ? ?)? ? ? ? ? ? ? );?? ? defparam? ? ? ? u_lpm_mult.lpm_hint = "MAXIMIZE_SPEED=9",? ? ? ? u_lpm_mult.lpm_pipeline = PIPE_NUM,? ? ? ? u_lpm_mult.lpm_representation = "UNSIGNED",? ? ? ? u_lpm_mult.lpm_type = "LPM_MULT",? ? ? ? u_lpm_mult.lpm_widtha = MULT_DATAA_WDTH,? ? ? ? u_lpm_mult.lpm_widthb = MULT_DATAB_WDTH,? ? ? ? u_lpm_mult.lpm_widthp = MULT_RESULT_WDTH;??endmodule
