EDA工具的log（日志）捕獲，是一個經常會用到的功能，有助于用戶查看long run job的狀態和錯誤捕獲，這里一般是利用了linux下的重定向（redirect）或者輸出捕獲，這里通過對linux這兩個命令的學習梳理，用戶可以根據自身需要，優化EDA工具的LOG捕獲工作。閑言少敘，ICer GO！

在Linux下，對于IO管理有三個標記，分別如下：

0：stdin 1：stdout 2：stderr

PTS的理解

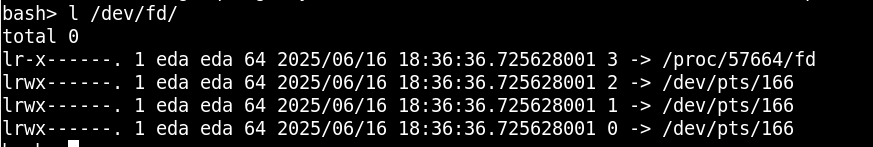

可以看到，無論是0/1/2最后都會指向/dev/pts/166這個終端號（166），可以理解，這個166終端既可以接受stdin，也可以打印stdout（如上所述）和stderr，用戶在/dev/fd目錄下，可以看到類似下面的結構：

PTS是linux下的虛擬終端的一種實現方法。這里的/dev/pts/166可以簡單的理解為當前用戶的具象化的虛擬終端tty。
這里表達的意思是：當前的偽終端的所有打印都會通過/dev/pts/166這個“設備”完成，這個“設備”既可以接受stdin，也可以輸出stdout和stderr。

stdin（0）：

在linux下，所有的輸入對被歸為stdin，可以是鍵盤輸入，也可以是文件輸入，鍵盤輸入在此不贅述。
文件輸入需要借助于輸入重定向<實現

抑或利用0（stdin）結合輸入重定向?qū)崿F(xiàn)：

stdout（1）：

輸出重定向到指定設備

linux下的重定向符>，可以指向固定設備，譬如這里重定向到/dev/tty，就會帶來一種類似屏幕打印的效果。

也可以指向linux的"null設備"。

輸出重定向到指定文件

相較于重定向到設備，linux下的輸出重定向符更多的是指向指定文件，譬如下例：

在使用重定向stdout命令的時候，如果命令的返回只有stdout，那么這個命令不會有任何返回信息，所有的信息都被重定向到指定文件中去了。
由于默認的>的行為是對stdout的重定向，這里就近似等同于1>，所以，一種對stdout，更為完整的重定向?qū)懛ㄈ缦滤荆?/span>

stderr（2）：

日常的使用中，用戶不可能保證每一個命令都可以正常執行，在這種情況下，命令的返回信息可能就會參雜非stdout的信息，linux將這一類歸為stderr。譬如下例：

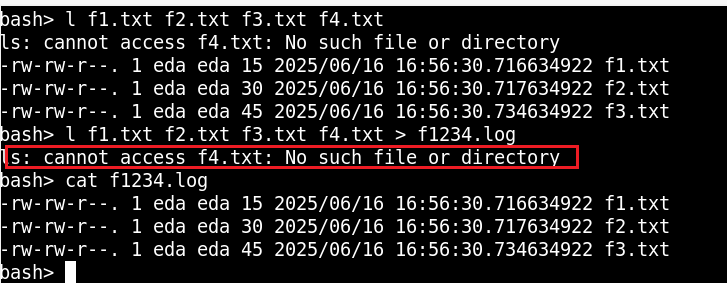

這里用戶嘗試ls 一個不存在的文件f4.txt。可以看到，這個時候在使用重定向輸出命令的時候，終端上有了一個錯誤的信息輸出，來表述f4.txt這個文件是不存在的。

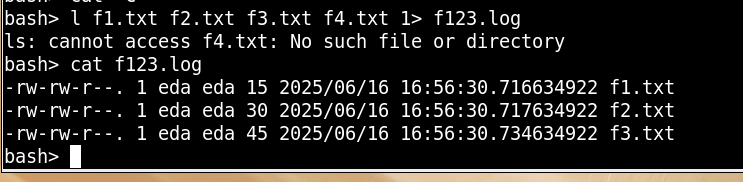

如果這個時候查看輸出重定向的消息，f1234.log?？梢钥吹剑@里只有正常的文件信息，所以，正常的重定向命令，確實只是捕獲了stdout，如果用戶的想實現stderr的重定向，需要使用下面的方法：

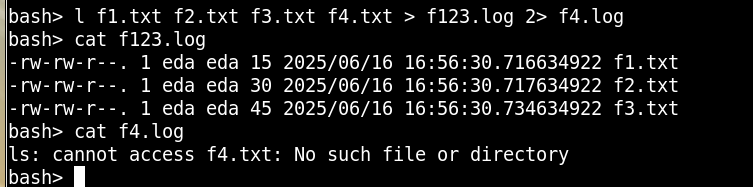

這個時候需要借用2>來描述對于stderr信息的處理，通過上述例子，屏幕上并沒有任何信息輸出，這里的stdout和stderr分別被重定向到f123.log和f4.log文件里了。

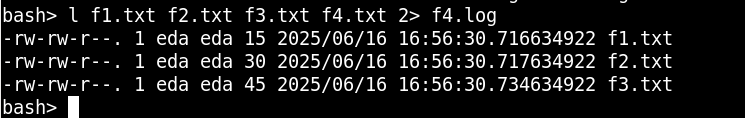

類似的用戶也可以只針對stderr進行重定向，譬如：

這個時候，屏幕上會把正常的stdout打印出來，stderrr信息被保留到了f4.log。
由于默認的>的行為是對stdout的重定向，這里就近似等同于1>，所以，一種對stdout/stderr，更為完整的重定向?qū)懛ㄈ缦滤荆?/span>

stdout和stderr重定向同一文件

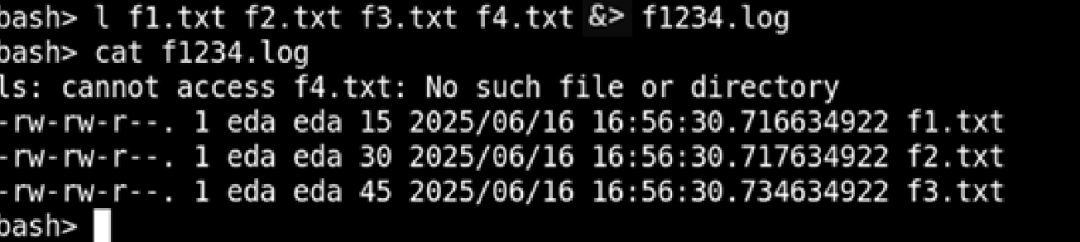

有些情況下，用戶不想將stdout和stderr分開，這樣的好處是可以把命令執行的所有信息都捕捉下來（stdout+stderr），這個時候需要用到一個修飾符&，譬如下例：

這里的重定向符號結合了修飾符，變成了&>，所有的stdout和stderr都會被重定向到f1234.log里邊了。

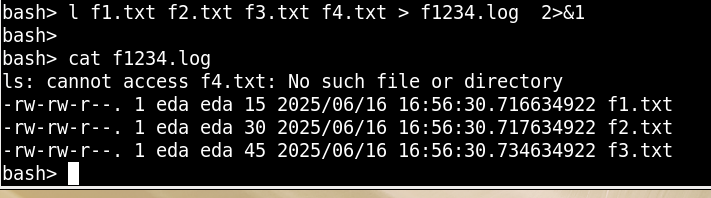

常言道條條大路通羅馬，linux就是古諺的忠實踐行者，通過命令后綴2>&1的方式，也可以實現上述功能，具體見下：

這個方式是將stderr先重定向到stdout，然后在同一將stdout 重定向到f1234.log。
PS：對應的也可以對stdout做重定向，有興趣的小伙伴可以試一下

重定向和屏幕捕獲異同

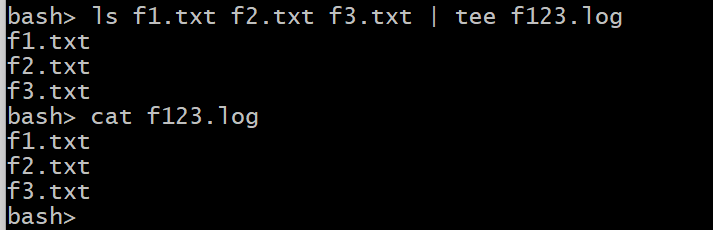

在日常的工作中，由于EDA工具的日志都會比較長，如果簡單的使用重定向，那么命令行在EDA任務完成前，屏幕都不會有任何回顯，這個時候會給人一些EDA工具運行出錯的誤判，所以在日沖工作中，更多的工程師喜歡使用屏幕捕獲這個命令：EDA工具在打印信息到屏幕上的時候，同時也會將屏顯內容捕獲到指定文件中：
譬如：

但是tee一樣會有類似重定向的問題，就是對于stdout和stderr的分別對待，這個從tee的manual可以看到

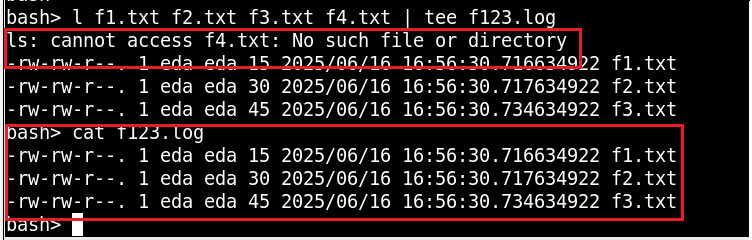

所以說tee只能捕獲屏幕上的stdout信息，而不能去捕獲stderr的信息，雖然stdout和stderr都會出現在屏幕上，譬如下例：

但是對于EDA用戶，這個是不方便的，用戶總是期望捕獲命令的所有輸出。結合上述講解，也可以借助修飾符&讓tee完成這個任務：

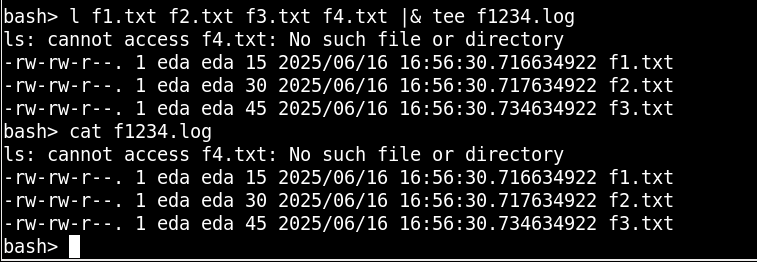

- 方法一：使用命令|&進行捕獲，譬如下例：

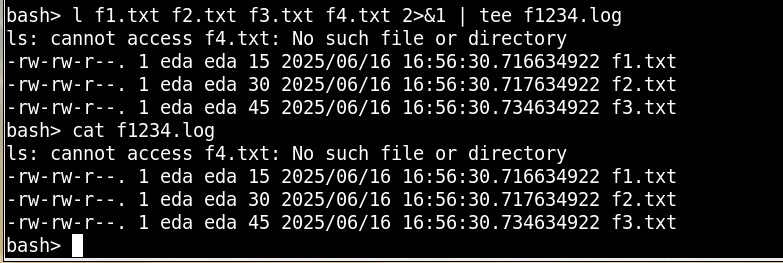

方法二：對stderr進行重定向后處理后的，而后用tee對stdout進行捕獲

shell的異同

由于bash是linux默認的shell，這里對stdin/stdout/stderr（0/1/2）支持的很好，所以上述命令都可以正常使用，但是對于csh/tcsh這類基于C的shell，確實不能直接使用0/1/2進行處理的

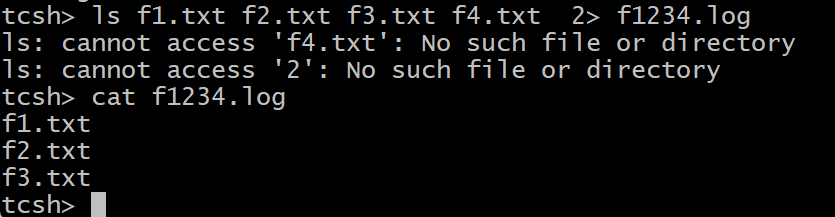

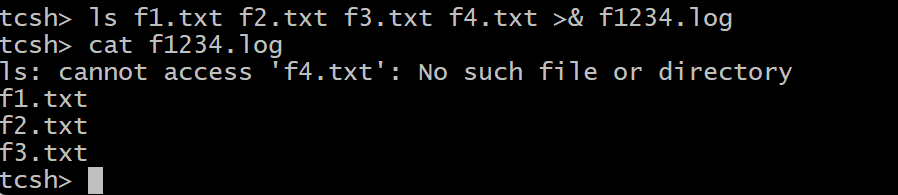

從上例可以看到，2這個在bash里邊標記stderr的標記字，在tcsh下是被當作argument來處理的。但是tcsh的作者還是尊重原著的，使用修飾符&，就可以讓命令在bash/tcsh下實現兼容：

所以，對于shell之間，唯一的區別就是tcsh下無法將stdout和stderr分別處理，只能做合并，或者只捕獲stdout。

EDA工具日志捕獲實踐

經過上邊的描述，用戶對于linux下的重定向和tee有了全面的認識，對于大部分日常的EDA工具，用戶使用常規對stdout處理的命令就可以了，但是對于S家的StarRC工具，這個可能有一點需要特殊處理，

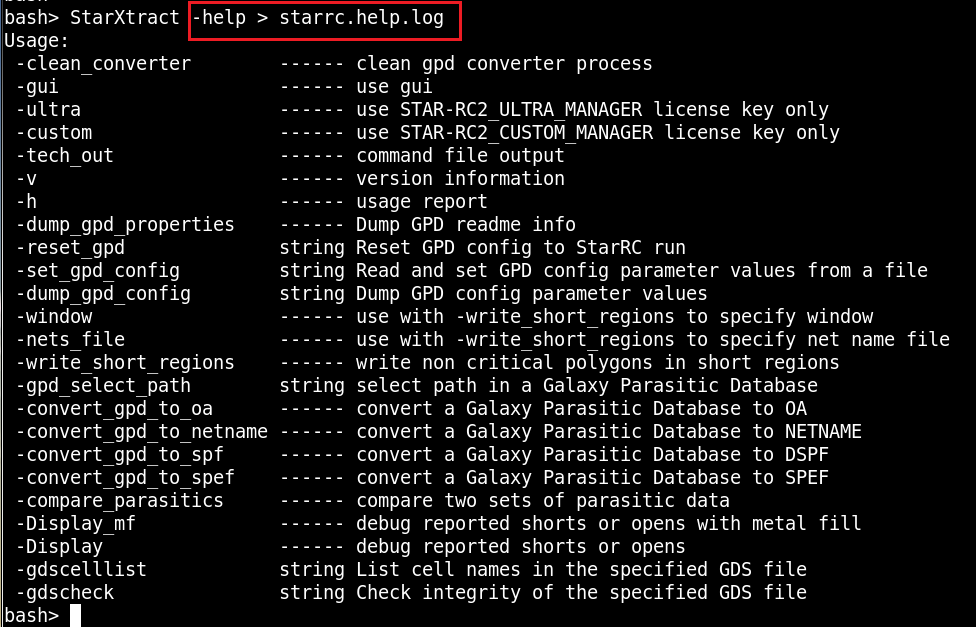

用戶嘗試對StarXtract 命令的輸出進行常規輸出重定向，但是這個時候盡管使用了>，但是屏幕上依然有輸出

這個時候，再看重定向的目標文件，發現字節數竟然是0。

所以可以判定，StarXtract 這個命令的輸出都被判定為stderr。

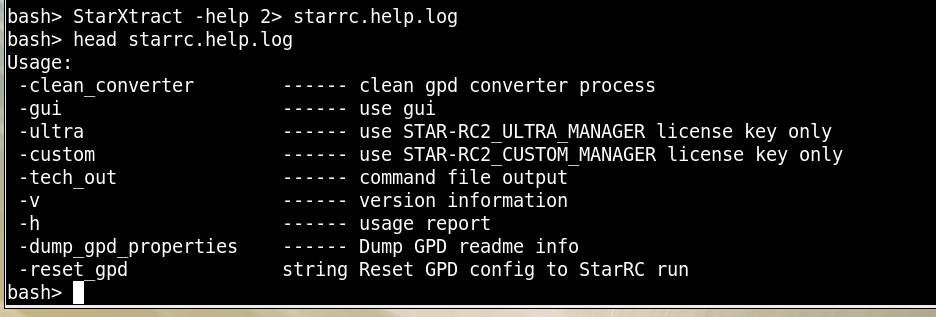

方法一：重定向捕獲：用戶需要使用2>重定向StarXtract 命令輸出:

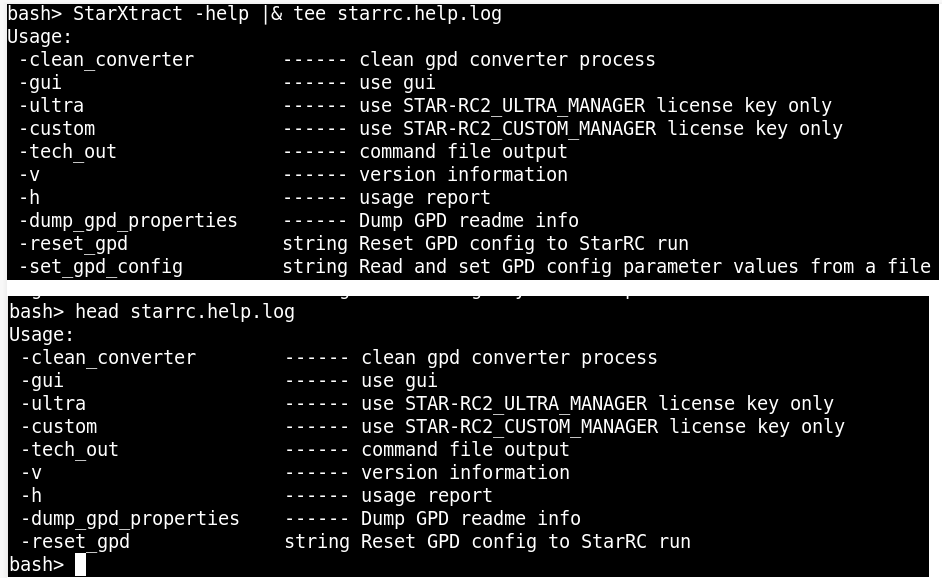

方法二：tee捕獲：用戶需要使用|&重定向StarXtract 命令輸出:

【敲黑板劃重點】

重定向是linux基礎的IO操作方式，都可以輕松使用0/1/2（bash下）進行控制，但是對于tee這個屏幕捕獲的命令，是針對stdout的捕獲，和重定向相比，用戶只能選擇把steout或者stdout和stderr統一捕獲到同一文件中，不能分開捕獲，這個也是符合tee的設計初衷的。
對于所有的EDA工具的屏幕輸出，對于常見的shell（bash/tcsh/csh）用戶可以一勞永逸的是用 “|&”的方式對stdout和stderr將屏幕輸出全部捕獲出來
