IC設計中，因?yàn)檫壿嫻δ艿囊螅行╆P(guān)鍵路徑不能通過插入Pipeline的方式優化時序，又因?yàn)樾阅艿囊笠膊荒艽直┑亟档蜁r(shí)鐘頻率。此時可以從關鍵寄存器的擺放位置角度考慮實現時序優化。通過對非關鍵路徑插入Pipeline從而減少對關鍵寄存器的時序約束，讓關鍵寄存器能夠靈活擺放，減少路徑延時從而達到優化關鍵路徑的目的。

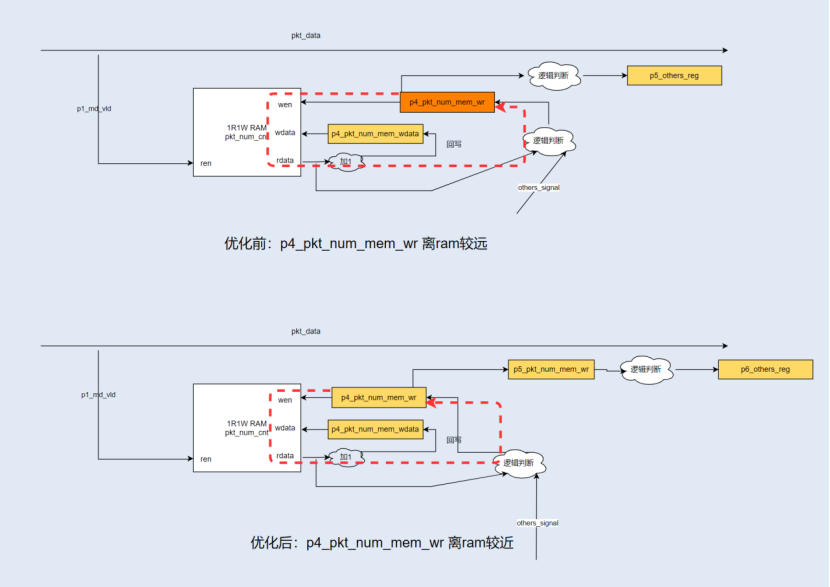

如圖所示，圖中的1R1W的RAM作為有效包數量統計的RAM，當有數據包來臨時p1_md_vld為1，從RAM讀數據，經過2拍延時后得到了讀數據，讀數據加1得到打一拍得到p4_pkt_num_mem_wdata，同時mem寫信號p4_pkt_num_mem_wr需要根據讀數據和其他信號進行邏輯判斷后才能得到，因?yàn)樾枰С直晨勘辰y(tǒng)計累加，因此RAM的mem寫信號wen到讀數據rdata之間存在組合邏輯，在本案例中關鍵路徑是紅色虛線表示的路徑：p4_pkt_num_mem_wr->mem的rdata->邏輯判斷->p4_pkt_num_mem_wr。

在優化前，p4_pkt_num_mem_wr因?yàn)?/span>p5_others_reg寄存器的時序要求而離ram比較遠，此時路徑延時較長。優化方法：將寄存器p4_pkt_num_mem_wr打一拍得到p5_pkt_num_mem_wr再通過邏輯判斷得到寄存器p6_others_reg。因?yàn)?/span>p4_pkt_num_mem_wr和p5_pkt_num_mem_wr沒有復雜邏輯因此此時p4_pkt_num_mem_wr擺放位置可以離RAM更近一些。

此方法的優化效果在不同的代碼中存在明顯差異。如果關鍵寄存器p4_pkt_num_mem_wr驅動的邏輯特別多，即在優化前的圖中，p5_others_reg數量越多，其邏輯判斷越復雜，則此方法的效果則越好。在FPGA設計中，資源利用率較高時，此方法的優化效果更加明顯。?
