1導言

今天介紹的工具是Verdi自帶的HW/SW，特點是將匯編語言/C語言/寄存器狀態/memory狀態和Verdi的波形同步，便于debug。

越來越多的設計包含嵌入式處理器內核。這意味著這些設計的驗證涉及在嵌入式內核上運行的代碼，通常是開發系統的一個組成部分。同樣，測試代碼的開發通常是整體驗證策略的一部分。硬件調試在硬件級別工作，硬件狀態可視化為信號，而嵌入式代碼則以匯編或C級別編寫。這導致了抽象水平的差距。目前，彌合差距涉及對嵌入式核心工作的扎實理解。它通常通過開發臨時腳本來完成，以將捕獲的跟蹤數據細化到程序集級別。回到C級通常只能通過繁瑣的體力勞動來實現。（官方的介紹）

來點直觀的感受：

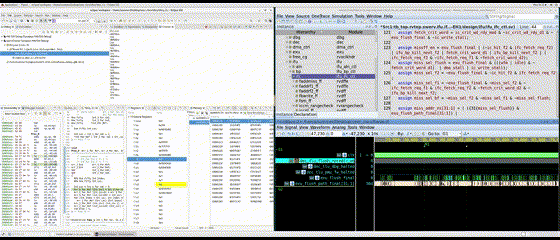

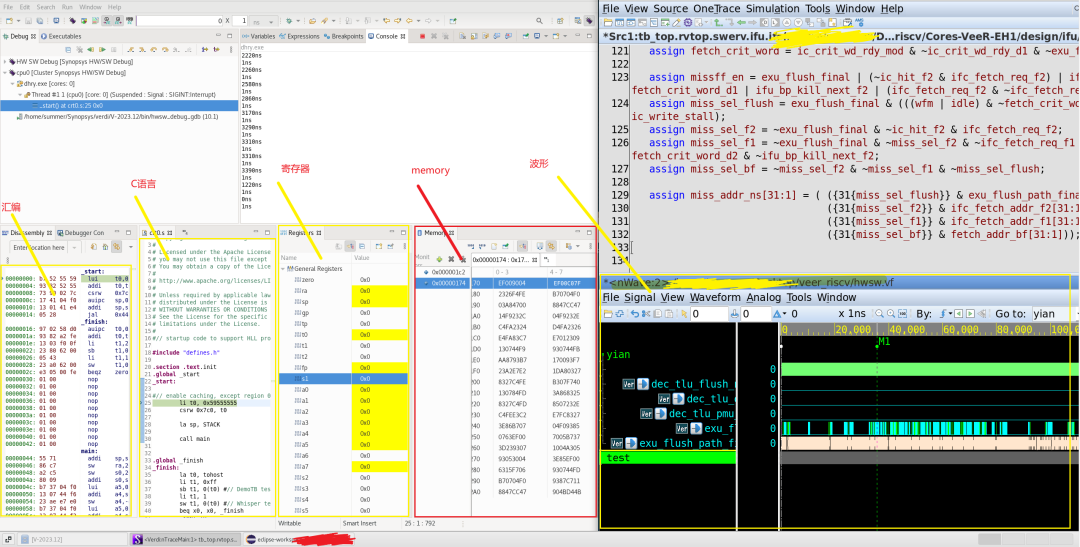

左邊是eclipse，分別展現匯編（包含pc，opcode等），C語言，通用寄存器，memory等信息。右側是Verdi展示的硬件執行波形。

波形-匯編-C語言-寄存器-memory完全同步，數據對debug而言一目了然，非常直觀。左側可以單步執行，其他模塊（包括Verdi波形）也同步變化。如果調試右側波形，左側的eclipse信息也是同步變化。

2基本介紹

目前手冊明確說支持的平臺有RedHat和SUSE。亦安自己使用的平臺：RedHat7.9（64），Verdi2023.12，VCS2023.12。

官方特別支持的核包括ARM的所有核以及部分合作商的核。對RISC-V架構也同樣支持。

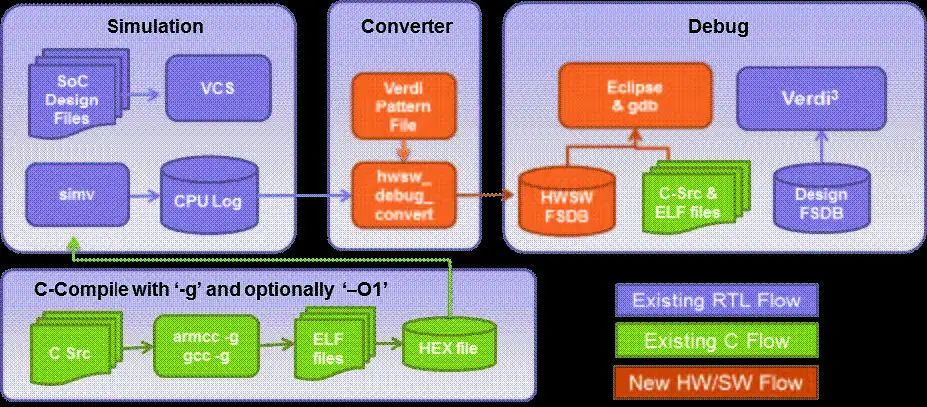

如果你使用的是ARM的核，那么就屬于官方支持的架構和核，我們只需要指定仿真核的參數，即可生成hwsw.fsdb用于HW/SW仿真。流程如下：

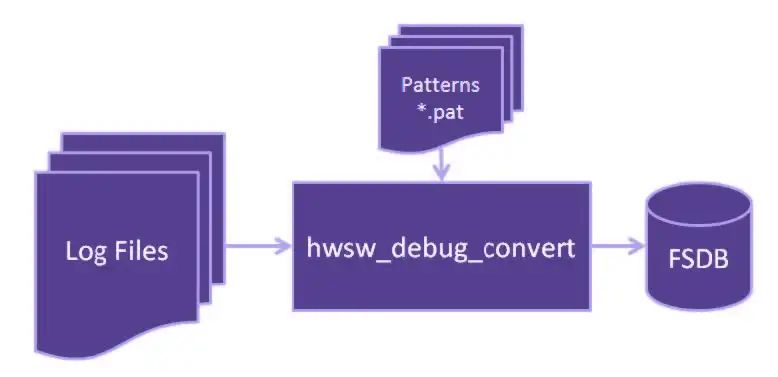

轉換流程如下：

轉換命令：

hwsw_debug_convert cpuType=Cortex-M3 exeFile=test.elf \ -i tarmac.log -o hwsw.fsdb

hwsw_debug_convert:轉換命令

cpuType=Cortex-M3：這個命令指示的是tarmac.log/cpu.log的格式，對應的是*.pat文件，該文件解釋了log的打印格式。具體tarmac.log格式由vendor決定。*.pat位置在$VERDI_HOME/share/hwsw_debug/patterns。如果是定制化的格式，那么可以自己寫一個mycpu.pat放入這個目錄下，然后將轉換命令換成：

hwsw_debug_convert cpuType=mycpu exeFile=test.elf \ -i tarmac.log -o hwsw.fsdb

-i tarmac.log：該命令指示的是輸入的log文件，該log文件記錄了仿真時的各種狀態，例如：

//   Cycle : #inst  hart   pc    opcode    reg=value   ; mnemonic //---------------------------------------------------------------  24 : #1 0 00000000 595552b7  t0=59555000 ; lui     t0,0x59555000  25 : #2 0 00000004 55528293  t0=59555555 ; addi    t0,t0,1365  26 : #3 0 00000008 7c029073              ; csrrw   zero,csr_7c0,t0  32 : #4 0 0000000c f0044117  sp=f004400c ; auipc   sp,0xf0044000  34 : #5 0 00000010 e4410113  sp=f0043e50 ; addi    sp,sp,-444  34 : #6 0 00000014 00002805  ra=00000016 ; c.jal   0x44  56 : #7 0 00000044 00007155  sp=f0043d80 ; c.addi16sp -208  57 : #8 0 00000046 0000c786              ; c.swsp  ra,0xcc [f0043e4c]  58 : #9 0 00000048 0000c5a2              ; c.swsp  s0,0xc8 [f0043e48]  58 : #10 0 0000004a 00000980  s0=f0043e50 ; c.addi4spn s0,0xd0  59 : #11 0 0000004c f00437b7  a5=f0043000 ; lui     a5,0xf0043000  62 : #12 0 00000050 f6440713  a4=f0043db4 ; addi    a4,s0,-156  62 : #13 0 00000054 e0e7ae23              ; sw      a4,-484(a5) [f0042e1c]  63 : #14 0 00000058 f00437b7  a5=f0043000 ; lui     a5,0xf0043000  63 : #15 0 0000005c f3440713  a4=f0043d84 ; addi    a4,s0,-204  64 : #16 0 00000060 e0e7ac23              ; sw      a4,-488(a5) [f0042e18]  64 : #17 0 00000064 f00437b7  a5=f0043000 ; lui     a5,0xf0043000  65 : #18 0 00000068 e187a783  a5=f0043d84 ; lw      a5,-488(a5) [f0042e18]  65 : #19 0 0000006c f0043737  a4=f0043000 ; lui     a4,0xf0043000  66 : #20 0 00000070 e1c72703  a4=f0043db4 ; lw      a4,-484(a4) [f0042e1c]  67 : #21 0 00000074 0000c398              ; c.sw    a4,0(a5) [f0043d84]  67 : #22 0 00000076 f00437b7  a5=f0043000 ; lui     a5,0xf0043000  68 : #23 0 0000007a e187a783  a5=f0043d84 ; lw      a5,-488(a5) [f0042e18]  72 : #24 0 0000007e 0007a223              ; sw      zero,4(a5) [f0043d88]  72 : #25 0 00000082 f00437b7  a5=f0043000 ; lui     a5,0xf0043000  73 : #26 0 00000086 e187a783  a5=f0043d84 ; lw      a5,-488(a5) [f0042e18]

對上面log格式解釋的*.pat的文件如下：

#PARAMETERS: configName=RISC-V32I riscvFixes  # Instructions:  %CYCLE% :( \#%DEC%)? 0( %PC%)?( %OPCODE%)?( %REGNAME%=%REGDATA%)? ; %DISASM%  # ignore //.*

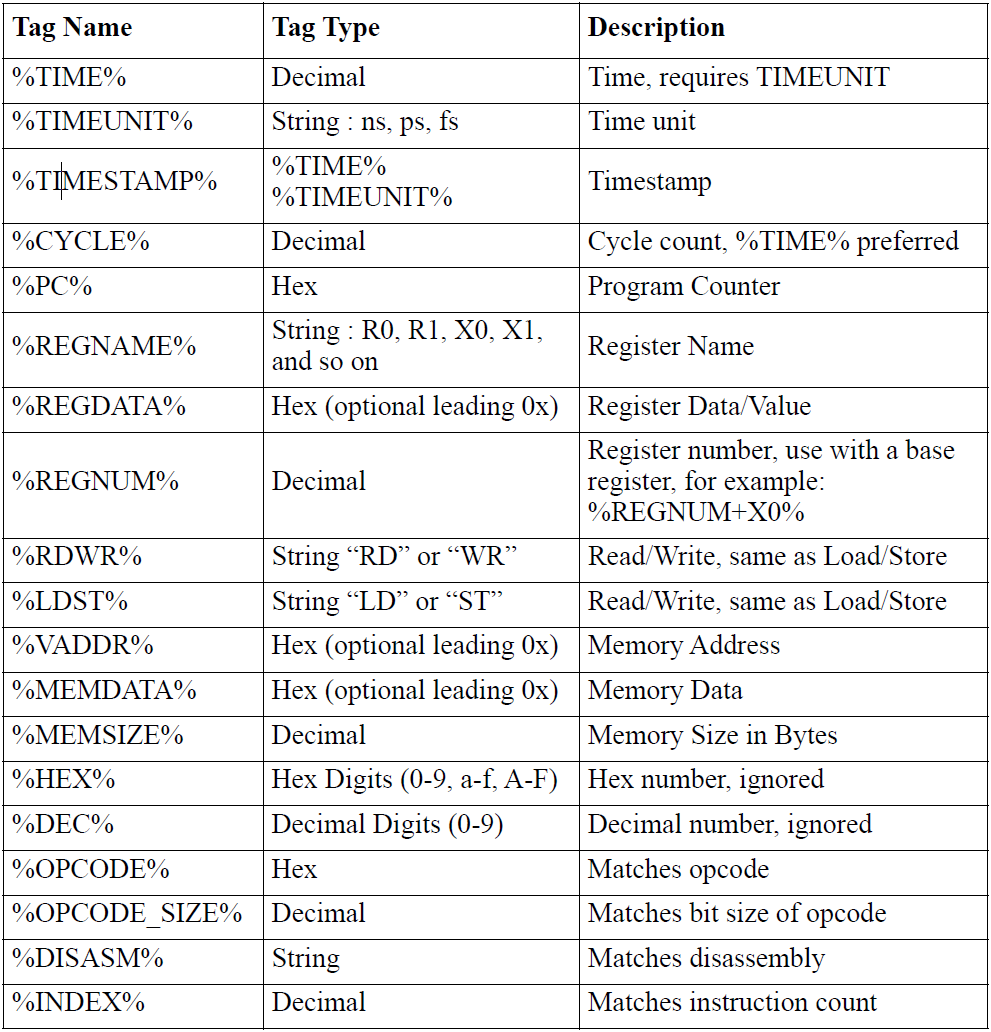

*.pat支持的表述：

-o hwsw.fsdb：這個命令指示的是輸出的文件。

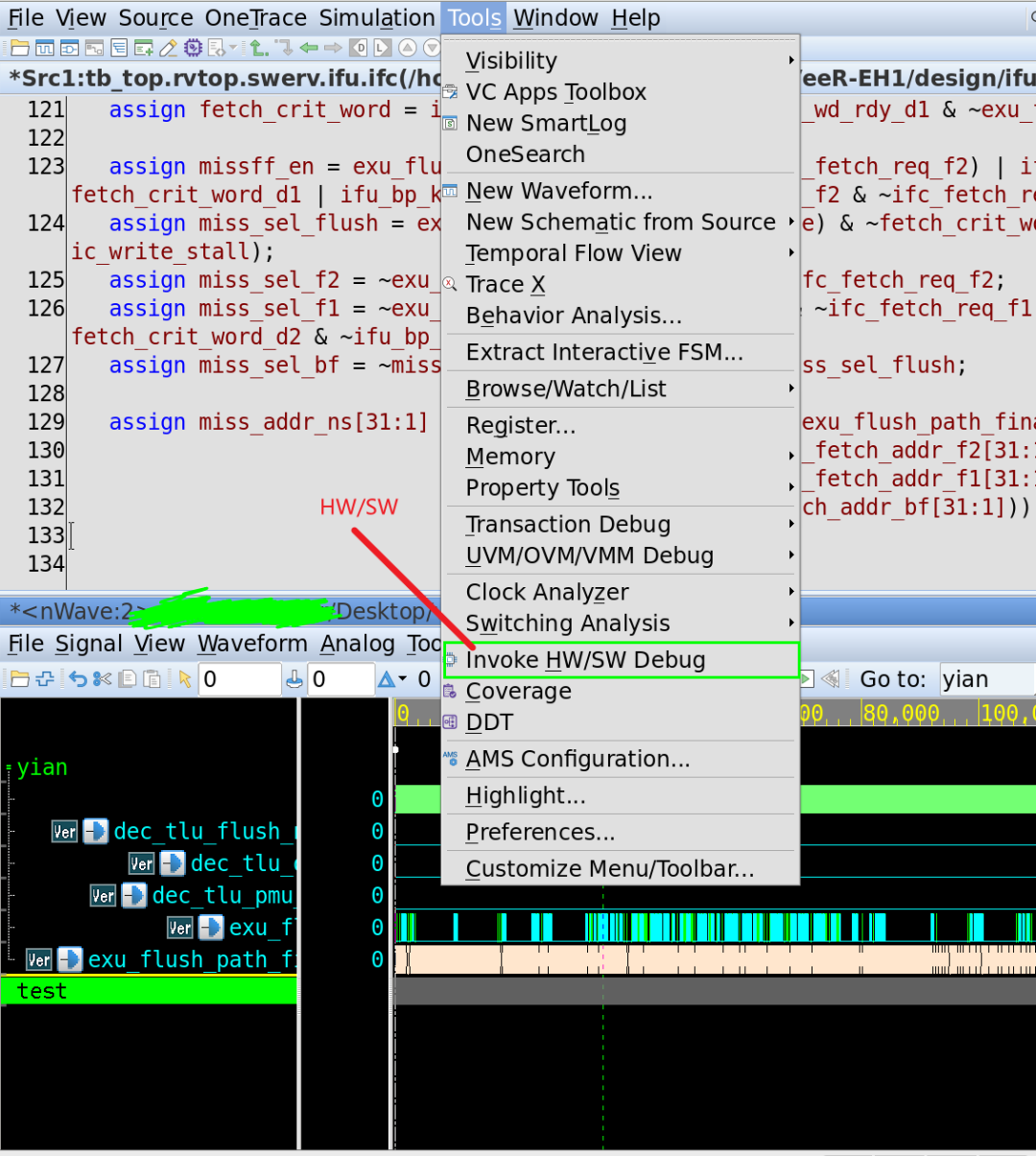

轉換完成后使用：verdi -dbdir sim.daidir -ssf hwsw.vf打開verdi，并打開HW/SW即可實現硬件軟件同步的仿真。

hwsw.vf是對兩個fsdb文件的合并，即design.fsdb和log轉換來的hwsw.fsdb。

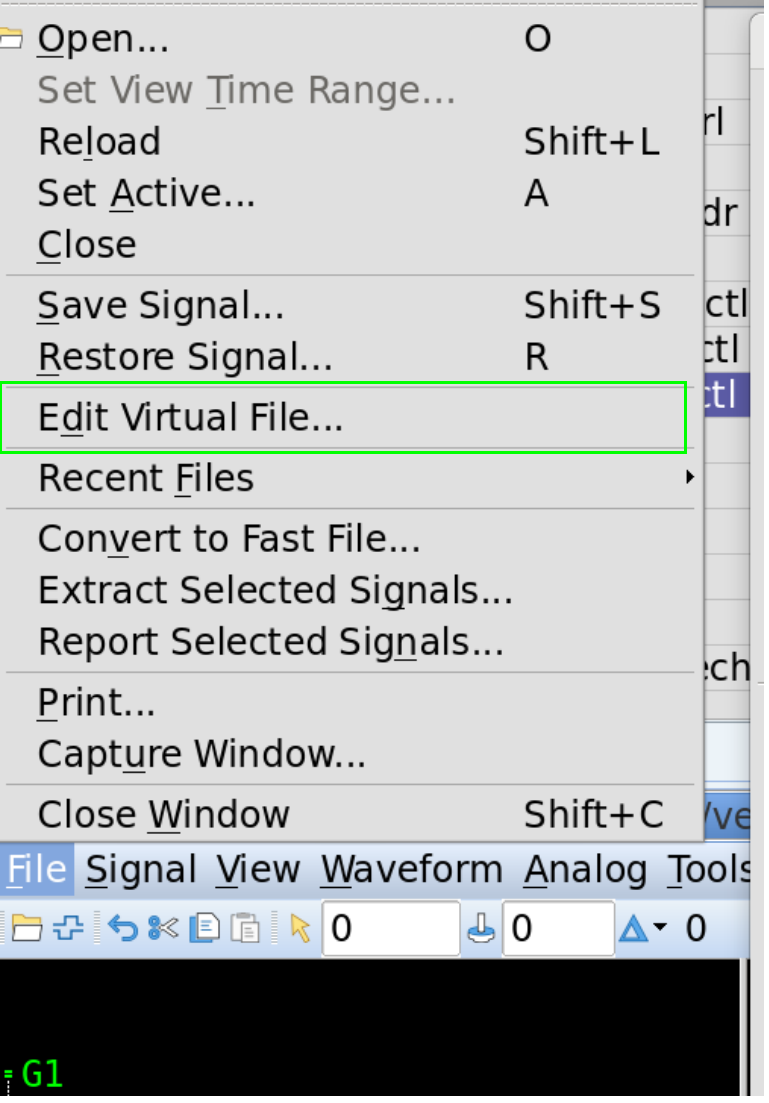

在nwave里面點擊File/Edit Virtual File合并兩個文件，即可生成上述的hwsw.vf。如下：

3## DEMO

有些細節可能沒有講清楚，這里的關鍵個人覺得是生成tarmac.log其他基本沒有技術含量，手冊里面描述的非常清晰，亦安只是把一些宏觀流程展現給大家，如果還有問題，請參閱Verdi手冊。

官方給了個RV32的Demo，在$VERDI_HOME/demo/hwsw_debug/veer_riscv這個demo可以直接跑，感興趣的朋友可以體驗一下流程。
