SystemVerilog

1. vector向量的bit-select和part-select尋址

向量的bit-select是從vector、packed array、packed structure、parameter或concatenation變量中選取某1-bit。用于尋址bit的index如果超出變量范圍或有x態或有z態，那么對于4-state bit則返回x，對于2-state bit則返回0。對于scalar、real變量和real參數進行part-select是無效的。

Example：

logic [2:0] abc;abc[1] = 1’b1; // bit-select

向量的part-selects是指尋址幾個連續的bits，可分為non-indexed part select和indexed part-select兩種類型。

non-indexed part select語法如下：

vect[msb_expr:lsb_expr]

其中msb_expr和lsb_expr必須是常數整型表達式。

Example：

logic [2:0] abc;abc[2:1] = 2’b1; // non-indexed part select

indexed part-select語法如下：

logic [15:0] down_vect;logic [0:15] up_vect;down_vect[lsb_base_expr +: width_expr]up_vect[msb_base_expr +: width_expr]down_vect[msb_base_expr -: width_expr]up_vect[lsb_base_expr -: width_expr]

其中msb_base_expr和lsb_base_expr必須是整型表達式，width_expr必須是正常數整型表達式。msb_base_expr和lsb_base_expr在運行時可以變化。part-select的位寬等于width_expr。

Example：

logic [31: 0] a_vect;logic [0 :31] b_vect;logic [63: 0] dword;integer sel;a_vect[ 0 +: 8]  // == a_vect[ 7 : 0]a_vect[15 -: 8]  // == a_vect[15 : 8]b_vect[ 0 +: 8]  // == b_vect[0 : 7]b_vect[15 -: 8]  // == b_vect[8 :15]dword[8*sel +: 8] // variable part-select with fixed width

當part-select部分超出變量范圍或part-select是x態或z態的話，那么對于讀，對于超出的部分返回x態，對于寫，只有在范圍內的bits才會生效。

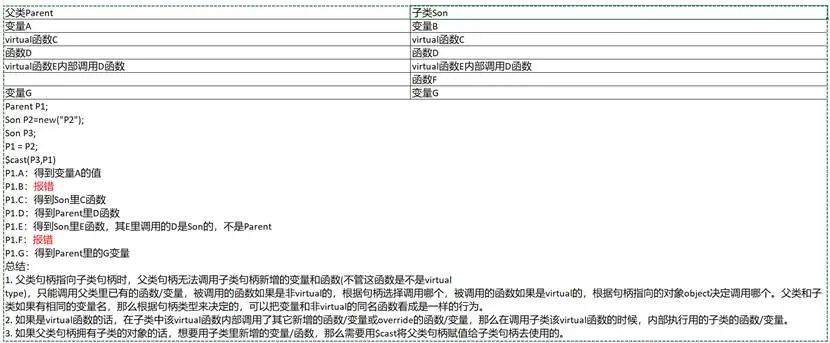

2. SV多態的演示

3. task和function的參數

有如下類型參數：

input // copy value in at beginningoutput // copy value out at endinout // copy in at beginning and out at endref // pass reference

task/function的參數列表中，定義為output類型的不能帶default value。

task/function的參數列表中，如果以ref傳遞object handler，那么在subroutine里改變了object handler(這里是指句柄，而不是object內容)，外部的也會被改變了。如果以input傳遞的，那么在subroutine里改變了object handler，外部不會改變。所以，為了預防傳入的object handler被改變了，可以在ref前面加上const，這樣只能改變object內容，而不會把object handler變了。

4. In-line隨機變量控制

在使用class.randomize()的時候，可以在randomize()的括號里直接加入class的變量名，這樣表示是對指定的變量名進行隨機，而把該class的其他變量當作state變量，也就是保持值不變。

Example：

class CA; rand byte x, y; byte v, w; constraint c1 { x < v && y > w );endclassCA a = new;a.randomize(); // random variables: x, y; state variables: v, wa.randomize( x ); // random variables: x; state variables: y, v, wa.randomize( v, w ); // random variables: v, w; state variables: x, ya.randomize( w, x ); // random variables: w, x; state variables: y, v

此外，如果多個變量在constraint里存在約束關系，那么就算是單個變量隨機情況下，也符合該約束的。

5. interface的clocking

clocking drv_cb @(posedge HCLK); default input #1step output #0; output test;endclockingclocking drv_cb1 @(posedge HCLK); default input #1step output #2ns; output test_1;endclocking

ahbp_if.drv_cb.test <= cnt; // cb的賦值是馬上生效的，即cnt和drv_cb.test的值立馬一致，但是ahbp_if.test的值需要跟著output #0來驅動的。比如下面的例子。

ahbp_if.drv_cb1.test_1 <= cnt; // 這個例子的ahbp_if.test_1的值是在執行到這條語句的2ns后才會送到ahbp_if.test_1端口上的。

如下這個波形和log。

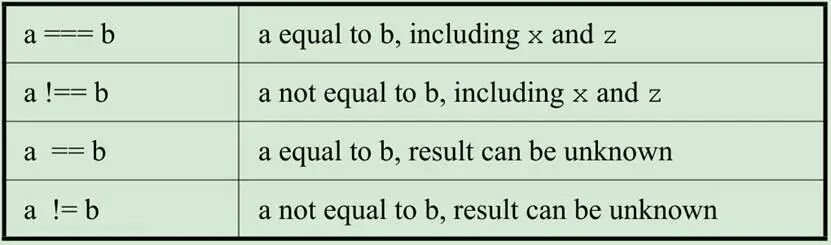

6. ===、!==、==、!=的區別

===和!==的結果是確定的，要么0，要么1。該符號是把x和z都拿進去比較的，如果兩邊不相等，那么結果為0，如果全等，那么結果為1.

==和!=結果可能會有x態或z態。該符號是不比較x或z的，一旦rhs或lhs出現x或z，那么比較的最終結果就是x。在沒有x或z之后，兩邊相等則結果1，兩邊不相等則結果為0.

if(expresion)和while(expression)中，expression必須為1才執行，如果expression為x或z，那么都認為是false的。但如果expression是個多bit的，如果多bit中有為1的bit，那么不管其它bit是x或z，都是True。
