前言
之前介紹的狀態機是有限狀態機（FSM），這篇介紹一下分層狀態機（HSM）的理解。
分層狀態機是一種用于描述系統行為和控制流的模型，它將系統劃分為多個層級，并將每個層級表示為一個狀態機。每個狀態機描述了一個特定的狀態集合以及狀態之間的轉移規則。每個狀態機都有自己的輸入和輸出，可以與其他狀態機進行交互，從而形成整個系統的行為。
分層狀態機的設計有助于降低系統復雜度，并且能夠更好地組織系統的功能和行為。在分層狀態機中，每個狀態機負責處理一個特定的子任務或功能，這使得系統更易于理解和維護。
在分層狀態機中，高層狀態機負責協調和控制下層狀態機的行為。高層狀態機可以通過向下層狀態機發送命令或事件來觸發狀態轉換，下層狀態機可以將其處理結果返回給上層狀態機，以便上層狀態機作出相應的決策。
區別
分層狀態機（HSM）和有限狀態機（FSM）是兩種不同的模型，雖然它們都用于描述系統的行為和控制流，但它們之間還是存在一些區別的。
-
層次結構不同：分層狀態機是將系統劃分為多個層級，并將每個層級表示為一個狀態機，每個狀態機有自己的輸入和輸出，可以與其他狀態機進行交互，形成整個系統的行為。而有限狀態機則是單層的結構，描述系統在特定條件下的狀態和狀態之間的轉移。
-
狀態數量不同：分層狀態機中的狀態數量通常比有限狀態機更多。由于分層狀態機的每個層級都有自己的狀態集合，因此整個系統的狀態集合是各層狀態集合的并集。而有限狀態機只有一個狀態集合，狀態數量相對較少。
-
狀態之間的轉移規則不同：在分層狀態機中，狀態之間的轉移規則可以根據不同的層級進行定義，每個狀態機有自己的轉移規則。而有限狀態機的狀態之間的轉移規則通常是全局統一的。
-
功能不同：分層狀態機通常用于描述復雜系統的行為和控制流，其設計目的是為了降低系統的復雜度并更好地組織系統的功能和行為。而有限狀態機通常用于描述簡單的控制流程或者算法。
總之，分層狀態機和有限狀態機雖然都是描述系統行為和控制流的模型，但是它們的層次結構、狀態數量、狀態之間的轉移規則和應用場景等方面存在較大的不同
舉例說明
假設有一個自動售貨機，它需要根據用戶選擇的按鈕來售出對應的商品。我們可以使用有限狀態機和分層狀態機分別來實現這個自動售貨機。
首先，我們來看一下如何使用有限狀態機來實現自動售貨機。假設我們有三個商品可以售賣，分別是飲料、糖果和薯片，對應的按鈕分別為A、B和C。那么，我們可以定義以下狀態：
初始狀態：待命狀態
狀態1：等待用戶選擇按鈕
狀態2：出貨狀態
根據這些狀態，我們可以設計狀態轉移規則如下：
待命狀態：如果用戶按下按鈕A、B或C，則轉移到等待用戶選擇按鈕狀態。
等待用戶選擇按鈕狀態：如果用戶按下按鈕A，則轉移到出貨狀態1；如果用戶按下按鈕B，則轉移到出貨狀態2；如果用戶按下按鈕C，則轉移到出貨狀態3。
出貨狀態1：出售飲料，并轉移到待命狀態。
出貨狀態2：出售糖果，并轉移到待命狀態。
出貨狀態3：出售薯片，并轉移到待命狀態。
流程圖：
接下來，我們來看一下如何使用分層狀態機來實現自動售貨機。首先，我們可以將自動售貨機分解成三個層次：選擇商品層、支付層和出貨層。每個層次都有自己的狀態和狀態轉移規則，如下所示：
選擇商品層：等待用戶選擇按鈕狀態
支付層：等待用戶支付狀態
出貨層：出貨狀態
然后，我們可以進一步細化每個層次的狀態和狀態轉移規則，如下所示：
選擇商品層：
初始狀態：待命狀態
狀態1：等待用戶選擇按鈕
轉移規則：如果用戶按下按鈕A、B或C，則轉移到等待用戶支付狀態，并保存用戶選擇的商品。
支付層：
初始狀態：待命狀態
狀態1：等待用戶支付
轉移規則：如果用戶完成支付，則轉移到出貨狀態，并發送出貨指令。
出貨層：
初始狀態：待命狀態
狀態1：等待出貨指令
狀態2：正在出貨
轉移規則：如果接收到出貨指令，則轉移到正在出貨狀態，并執行出貨操作；如果出貨操作完成，則轉移到待命狀態。

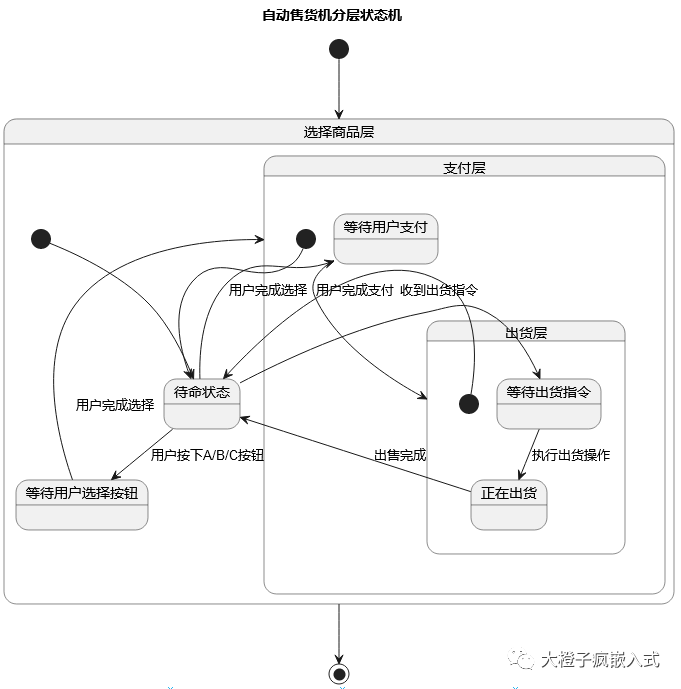

流程圖：
需要注意的是，有限狀態機和分層狀態機都可以用于自動售貨機的設計，選擇哪種方法取決于具體的需求和復雜度。如果系統相對簡單，可以使用有限狀態機。如果需要管理多個子系統、處理多個事件和狀態，可以考慮使用分層狀態機。
最重要的是，在實際應用中，理解分層狀態機的關鍵是正確地設計狀態轉移邏輯和事件處理函數。如果狀態轉移邏輯不正確，可能會導致狀態機無法正確響應事件；如果事件處理函數不正確，可能會導致狀態機無法正確處理事件。因此，在設計分層狀態機時，需要認真考慮狀態轉移和事件處理的邏輯，并進行充分的測試和驗證。
代碼參考
有限狀態機
有限狀態機可以使用switch/case或if/else語句實現狀態轉移，并在每個狀態轉移時執行相應的操作。
#include#include enum State { ST_IDLE, ST_WAIT_SELECT, ST_WAIT_PAY, ST_DISPENSE }; enum Button { BTN_NONE, BTN_A, BTN_B, BTN_C }; enum State current_state = ST_IDLE; enum Button current_button = BTN_NONE; void update_fsm(enum Button button) { switch (current_state) { case ST_IDLE: if (button != BTN_NONE) { current_button = button; current_state = ST_WAIT_SELECT; printf("商品選擇: %c\n", button); } break; case ST_WAIT_SELECT: if (button == BTN_NONE) { current_state = ST_WAIT_PAY; printf("等待支付...\n"); } break; case ST_WAIT_PAY: if (button == BTN_NONE) { current_state = ST_DISPENSE; printf("出貨中...\n"); } break; case ST_DISPENSE: if (button == BTN_NONE) { current_state = ST_IDLE; printf("出售完成\n"); } break; } } int main() { update_fsm(BTN_NONE); update_fsm(BTN_A); update_fsm(BTN_NONE); update_fsm(BTN_NONE); update_fsm(BTN_NONE); update_fsm(BTN_NONE); return 0; }
分層狀態機
而分層狀態機中由于更加復雜，單純地采用switch/case或if/else語句已經不太適合不同狀態機及其子狀態的轉移，最好的方式是采用表驅動的方式去實現，然后在數組表中定義每個狀態機及其子狀態，并且有回調函數用來處理每個狀態機及其子狀態的處理等，提高系統的可維護性和可擴展性。
由于實現較為復雜，以下代碼僅供參考，不具體實現
#include#include #include // 狀態機狀態枚舉 typedef enum { STATE_IDLE, STATE_WAITING_FOR_COIN, STATE_WAITING_FOR_SELECTION, STATE_DISPENSING, STATE_COUNT } state_t; // 事件枚舉 typedef enum { EVENT_INSERT_COIN, EVENT_MAKE_SELECTION, EVENT_DISPENSE, EVENT_COUNT } event_t; // 狀態轉移條件函數類型定義 typedef bool (*condition_func_t)(void); // 狀態機狀態結構體定義 typedef struct { void (*enter_func)(void); // 進入狀態函數 void (*exit_func)(void); // 退出狀態函數 void (*poll_func)(void); // 事件輪詢處理函數 condition_func_t (*cond_func)(void); // 轉移條件函數 } state_info_t; // 狀態轉移表 static const int transition_table[STATE_COUNT][EVENT_COUNT] = { // EVENT_INSERT_COIN EVENT_MAKE_SELECTION EVENT_DISPENSE { STATE_WAITING_FOR_COIN, STATE_IDLE, STATE_IDLE }, // STATE_IDLE { STATE_WAITING_FOR_COIN, STATE_WAITING_FOR_SELECTION, STATE_IDLE }, // STATE_WAITING_FOR_COIN { STATE_WAITING_FOR_COIN, STATE_WAITING_FOR_SELECTION, STATE_DISPENSING }, // STATE_WAITING_FOR_SELECTION { STATE_WAITING_FOR_COIN, STATE_WAITING_FOR_SELECTION, STATE_IDLE } // STATE_DISPENSING }; // 狀態機狀態數組 static const state_info_t state_table[STATE_COUNT] = { // 進入狀態函數 退出狀態函數 事件輪詢處理函數 轉移條件函數 { NULL, NULL, NULL, NULL }, // STATE_IDLE { wait_for_coin_enter, wait_for_coin_exit, wait_for_coin_poll, wait_for_coin }, // STATE_WAITING_FOR_COIN { wait_for_select_enter, wait_for_select_exit, wait_for_select_poll, waiting_for_select }, // STATE_WAITING_FOR_SELECTION { dispensing_enter, dispensing_exit, dispensing_poll, dispensing } // STATE_DISPENSING }; // 當前狀態 static state_t current_state = STATE_IDLE;
