??????? 隨著新能源汽車市場發展的推動，不斷涌現出各種數字電源的應用需求，汽車車載無線充電應用及車載充電器OBC是近來其中兩個非常典型的應用，基于Microchip的dsPIC33C系列芯片的數字電源在這兩個領域的使用越來越廣泛。

? ? ? 如下是一個單核dsPIC33CK系列（雙核為dsPIC33CH系列芯片）芯片的大致資源的說明，其中高速PWM模塊是實現數字電源最為重要的模塊之一。以已經量產的dsPIC33CK256MP50X或者dsPIC33CK256MP20X系列為例來說，最大可以提供多達8組，共16個獨立的PWM輸出通道，充分滿足各種開關電源拓?fù)涞?/span>PWM通道需求。

? ?? 這個PWM模塊內部具有實現高精度模式的設計，當使能高精度PWM模式時，就可以讓PWM模塊大大提高參數的調整步長，比如電源PWM占空比，周期，相位及死區的精度，依靠高精度時最高250pS的分辨率更好的體現數字電源的優勢,比如精確的進行占空比的調整。用戶在使用時，可以分別使能相關PWM輸出子模塊的PWM高精度模式，具體通過使能PGxCONL寄存器中的HREN位來實現(x代表1-8，對應于每一個PWM產生器)。

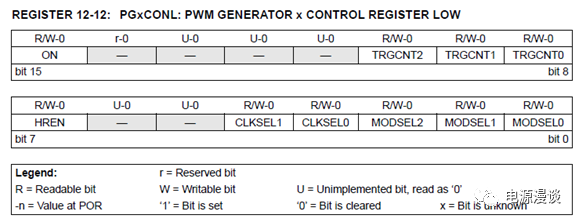

? ? 當讀規格書時，細心的朋友會發現對于PWM高精度位使能，Microchip是規定了一些限制條件的。比如如下在寄存器說明時，通過小字體注釋對HREN位的一個額外要求，即一定要在500M輸入頻率的條件下去使用PWM高精度模式。

? ? 在這篇文章中，我們也重點分析一下PWM高分辨率的使用及在電源設計中需要注意的地方。

第一，我們總結一下產品規格書及PWM模塊reference manual中dsPIC33CK系列PWM高精度模式的使用條件說明。

?? 作為一個數字外設，其運行需要一定的時鐘，所以我們理解高速PWM模塊的運行及高精度模式運行之前，首先了解一下其時鐘的分配方式。

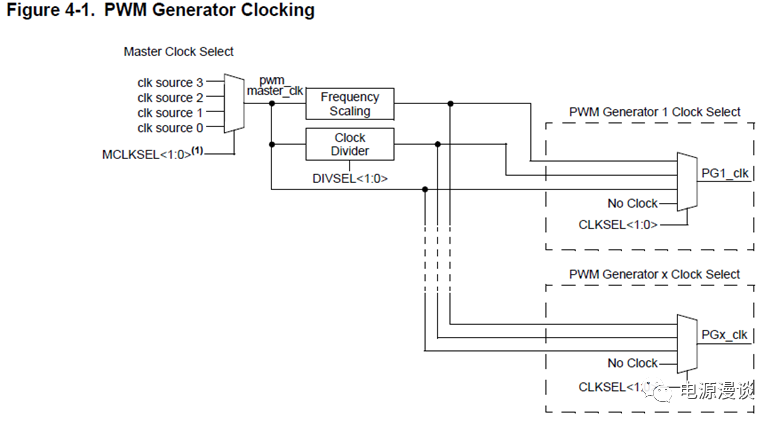

?? 上圖是PWM模塊的時鐘產生框圖，除了給PWM模塊一個整體的master時鐘選擇（即上圖中的MCLKSEL對應的選項）之外，用戶可以對每一個PWM子模塊設置不同的獨立的時鐘源（即PGx_clk），這個時鐘源可以和總的PWM時鐘源一致，也可以是進行分頻之后的低頻，或者通過頻率調整電路之后再給到PWM子模塊，這為設置不同范圍的PWM頻率提供了方便。

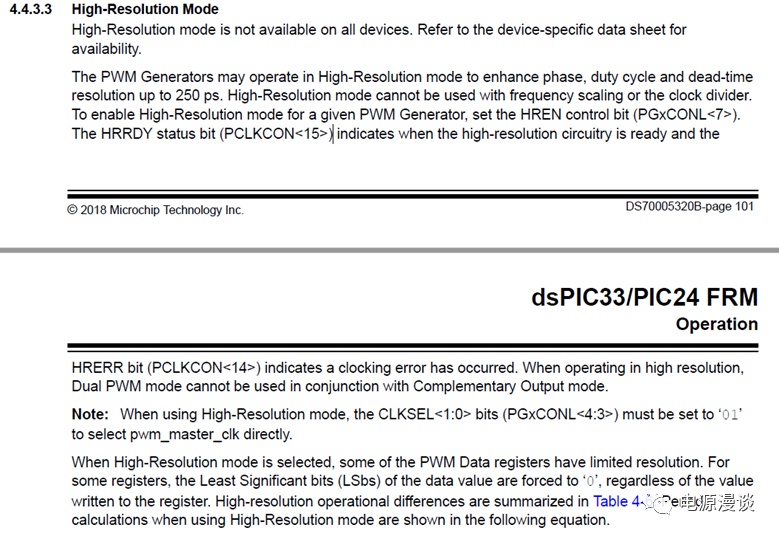

? ?? 在reference manual中也對PWM高精度模式做了一些說明，如下截圖中的注釋Note中，我們可以看到使用PWM高精度模式時，必須要將CLKSEL設置為0b01，也就是必須要直接選擇我們給PWM模塊選擇的總的master時鐘源，而不能采用頻率分頻電路或者頻率調整電路之后的時鐘源。這是文檔中對高精度PWM模式時鐘源的 “定性限制“。

?

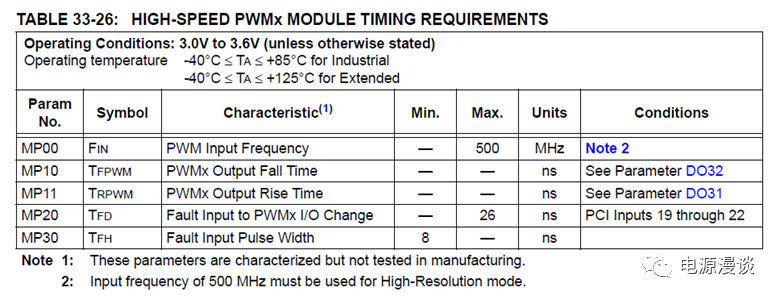

? ? 其次，對于PWM模塊，如同其它MCU的外設模塊一樣，在規格書電氣特性中有一些定量參數描述，如下可以參考。

? ?? 這里我們重點關注PMW模塊的輸入頻率，Microchip建議必須要在500M下實現高精度模式PWM,那么潛在意思是如果采用低于500M的輸入頻率時，這個高精度PWM模式就不做保證了，最多就是在±10%范圍內變化（即最小450MHz），產品出廠前所有相關的PWM高精度電路的驗證測試都是基于這個條件去進行。這是關于PWM高精度模式運行頻率的一個 “定量限制” 的信息。

? ? 嚴格按照這個限制，我們對PWM主時鐘頻率進行一定的簡單分析，首先使能高精度模式，即HREN設置為1.

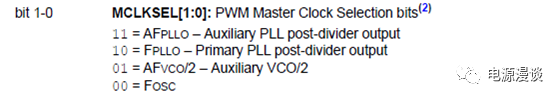

? ? 再通過MCLKSEL的設置選擇11，即APLL輔助鎖相環的后分頻輸出，而我們將APLL的后分頻輸出事先設置為500MHz的頻率（關于dsPIC33CK芯片的時鐘PLL及APLL的設置，由于篇幅關系我們不在本篇文章中做說明）。

?

? ? ? 對應PWM模塊（如PG1）的時鐘源選擇寄存器CLKSEL設置為01，意味著PG1的時鐘源直接選擇PWM主時鐘源。

?

? ? ? 這樣設置后對應PG1的輸入頻率就是500MHz,結合PG1內部的高精度8倍頻PLL電路的作用，我們就得到了4G的PWM時鐘頻率，對應時鐘周期為1/4GHz=250pS,由于我們的PWM周期PG1PER或者占空比PG1DC為16bit寄存器，在這種條件下可以實現的PWM周期和占空比的最大數字就是65535，即對應的最大周期為65535*0.25nS=16.384uS.大約為61kHz左右，這也就是我們在按照嚴格限制的高精度模式下實現的最大周期（最小頻率）。

?

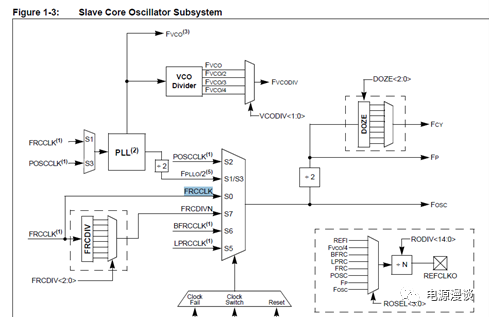

? ? 第二，我們對規格書“定量限制”的之外的情況進行嘗試，對PWM模塊輸入頻率進行調整，觀察測試的結果。此時我們對PWM輸入頻率做一個極限的變化，將之設為8MHz,也就是說選擇系統時鐘FOSC作為PWM模塊的輸入頻率，即如下MCLKSEL選擇為00, 同時在時鐘鏈路上直接將內部FRC振蕩器8M時鐘設置為FOSC.

?

?

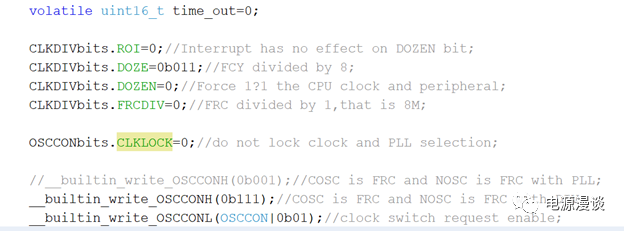

對系統主時鐘進行如下簡單設置即可。

?

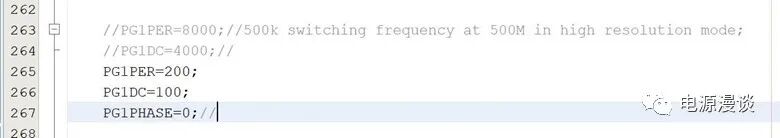

按照如下周期和占空比的設置，

? ? 我們就得到了如下PWM輸出波形，PG1H的實測頻率為306k，由于此時PWM輸入頻率為8MHz,因此疊加PWM內部的PLL的8倍頻關系，得知PWM的內部時鐘頻率為64MHz,即分辨率約為15.6nS，計算出來的PWM頻率對應這個PWM的實測頻率，由此得知在常溫demo測試下，PWM內部高精度電路運行還是正常的。

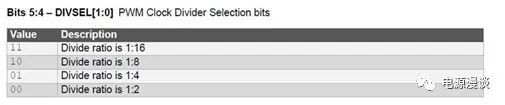

第三．我們對規格書“定性限制”的之外的情況進行嘗試，啟用PWM主時鐘的分頻電路，如下的寄存器位，DIVSEL，此處設置為2分頻，選擇00，同時如第一步驟中一樣，將PWM模塊master時鐘設置為500MHz(這里采用MCLKSEL=0b11，且將APLL的后分頻輸出設置為500MHz).

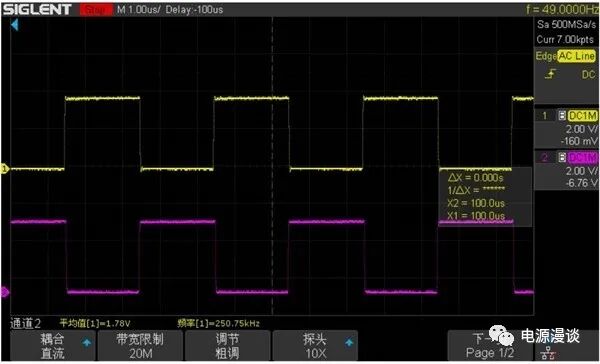

? ? ? 實測結果我們得到了如下波形，通道1為PG1H,通道2為PG1L,代碼中我們設置二者為互補輸出模式。

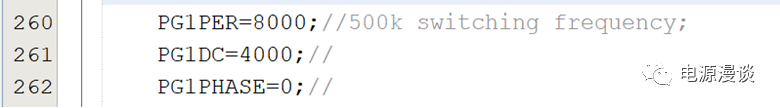

? ?? 此時PWM開關頻率為250kHz。對此頻率進行分析，輸入時鐘頻率500MHz,進行分頻后輸入給PWM模塊PG1的輸入頻率為250MHz,假定PWM內部的PLL在工作的話，實際PWM的時鐘頻率為2GHz,則對應分辨率為500pS，根據周期PG1PER和占空比PG1DC的設置，其計算周期為4uS，對應實測的250kHz，以上說明PWM模塊內部的8倍頻PLL在啟用PWM主時鐘分頻時在常溫demo下還是正常工作。

?

?

? ? 以上第二和第三部分內容分析了在PWM模塊主時鐘輸入頻率大幅降低時，及不降低PWM主時鐘輸入頻率而啟用PWM模塊輸入頻率分頻器后的PWM模塊內部8倍頻PLL的實際表現。可以看出來microchip在設計這個高精度電路時的設計裕量還是比較大的，其對應的規格書和外設參考手冊說明也非常的嚴謹和保守。

? 由于dsPIC33C芯片在測試及驗證高精度模式時僅僅只對PWM在500MHz下的性能進行了保證，所以真正在應用產品設計電源時并不推薦PWM模塊輸入頻率低于500MHz這個頻率，否則在各種復雜的工況下，比如高低溫等條件時會有一定的風險。當然如果采用的是非HREN=1的模式，那么將另當別論。

第四，對于PWM高精度模式電路在電源產品閉環設計中的考慮。

? ? 首先介紹一下我們所常用的Q15格式，因?yàn)槲覀兊?/span>dsPIC33C系列芯片是基于定點運算的處理器，所以要處理電源環路涉及到的線性差分方程系數等小數時要將小數轉化為與之對應的定點整數。

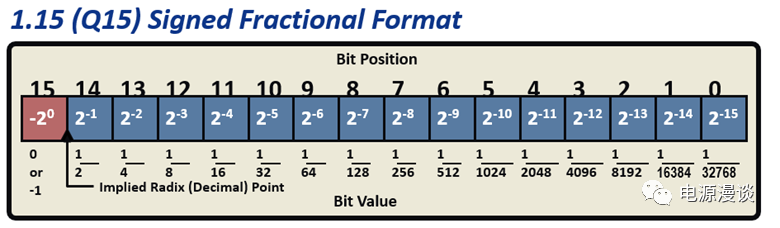

? ?? 我們簡要說明一下Q15格式（或者Q1.15）的數據，因?yàn)橛幸粋€最高位符號位，所以它可以表示正數（符號位為0），也可以表示負數（符號位為1），其余位數按照如下圖所示含義表示，那么就可以知道它表示的最大整數數字范圍就是0x7FFF,即0.999969482422，對應的最大負數為，0x8000，即-1,計算時按照二進制補碼去計算相應表示的小數值，一定要注意小數點在對應bit14和bit15之間。

? ? 在我們的dsPIC33系列產品的編譯器中包含了非常豐富的定點數學函數庫，只要去調用libq-omf.a中，或者libq-dsp-omf.a，同時在程序中包含相應的頭文件libq.h即可使用。

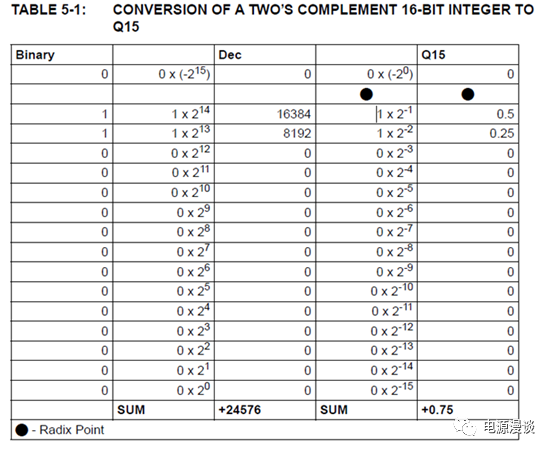

? ? ? 通過如下一個示例，可以很方便的理解小數和Q15整數之間的相互轉換關系，如下表格中+24576轉對應的小數就是0.75，實際上二者之間是32768這個系數。

? ? 在數字電源設計中，為了盡可能的利用處理器的最大字長，即16位的Q15整數對應+32767為最大字長，除了采用Q15格式表示線性差分方程系數之外，還需對它進行一系列的縮放操作（這一部分內容我們放在后面的話題中進行討論）。如果采用Q15進行線性差分方程系數的定義，那么通過調用環路計算函數2P2Z或者3P3Z產生的結果（周期或者占空比）也將以Q15的范圍進行限制，即最大限制為0x7FFF,即32767，如果考慮到電源設計中對最大占空比的限制，這個值將被設置的更小。所以在500M頻率下使能PWM的高精度HREN=1的模式時，最大分辨率為250pS時，對應最大周期為8.191uS，即122kHz，如果最大周期高于8.191uS,或者開關頻率低于122k，在閉環設計中就不能采用Q15格式進行計算，用戶需要對環路補償器的運算及線性差分方程系數定義做適當變化。

? ?? 當然，如果環路設計不采用Q15的格式計算，那么在HREN=1的高精度PWM模式下可以獲得61kHz的最低頻率。如果需要采用更低的開關頻率，建議將PWM設置為非高精度PWM模式，即HREN=0.

? ?? 以上是dsPIC33CK系列高速PWM模塊的一些基礎分析，對dsPIC33C系列芯片有興趣的朋友可以作為簡單了解，歡迎討論。

?

?

?

?

?
