隨著寬禁帶器件的發展，圖騰柱PFC電路在現今的應用越來越廣泛，在需要雙向運行的車載OBC中，以及5G基站儲能備用電源，便攜式儲能電源等典型應用中，它是典型的前級運行拓?fù)?。我們有必要?duì)其進行一些基本的分析和總結，方便參考。本文主要分為如下幾個部分，對圖騰柱PFC電路進行討論。

一．傳統PFC的缺點及圖騰柱PFC的發展

在AC/DC系統中，在節能減排的驅動下，效率要求越來越高。而根據法規，75W以上的AC/DC一定要增加PFC電路，以便讓電流波形跟隨正弦電壓波形，讓電網看到的負載就像電阻一樣，產生較好的PF和THD。傳統有橋PFC由于跨過輸入電感的電壓極性是經過整流的半波正弦電壓，所以極性是固定的，在控制上相對簡單，但是其電流路徑需要經過兩個整流橋二極管，因此效率相對較低，無法適用于大功率電源的需求。

圖1 傳統有橋boostPFC結構

為了解決有橋PFC的導通損耗大的問題，演變出了各種無橋PFC結構，其中雙Boost無橋PFC是應用比較廣泛的一種。

在如下的結構中，除了減小了整流橋造成的導通損耗之外，其主開關的驅動，由于都是對地的低邊驅動，所以相對較容易實施。

由于增加了交流電壓的續流管，DN1,DN2，所以其相應的共模干擾特性會比較好，但是，這無疑會增加電流路徑上的器件，從而降低效率和增加復雜性。

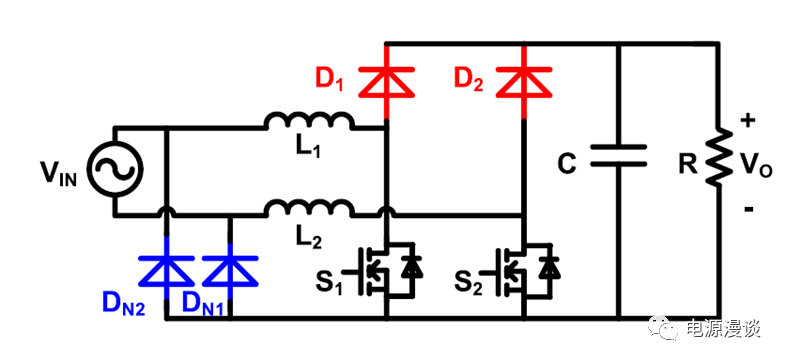

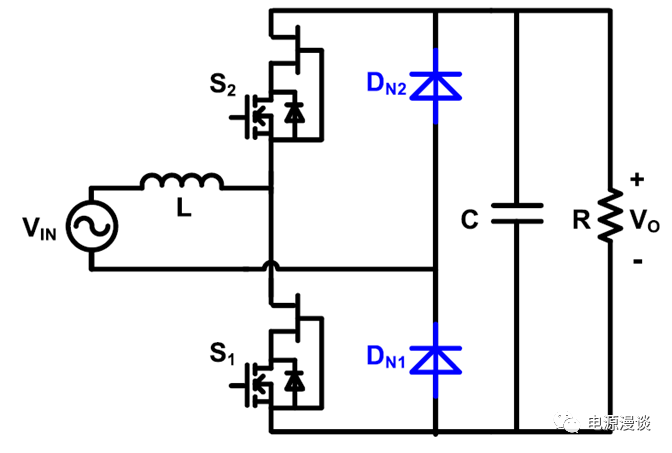

圖2 雙Boost無橋PFC結構

而在BoostPFC的家族里面，圖騰柱PFC是器件更少的，如下圖所示，在電流路徑上只有2個半功率導體器件，其損耗必然會更小，理論上，其效率必然會更高。

圖3 圖騰柱PFC結構

在介紹圖騰柱PFC的缺點前，我們先討論一下什么是反向恢復電流和反向恢復損耗，如下圖4所示，

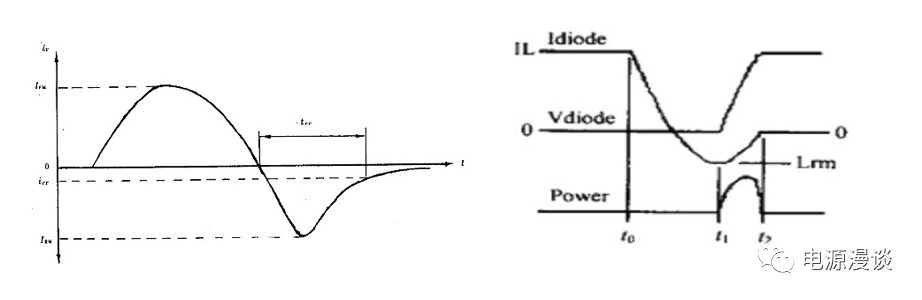

當二極管正向?qū)〞r(shí)，其電流是I+,而當其截止時，二極管電流為接近0的I0，但是當二極管由導通向截止轉換時，電流不能立刻變0，而需要一定的恢復時間，在此時間內，電流為下圖所示的負值，此部分電流分存儲時間和下降時間兩部分。反向恢復電荷越大，則反向恢復特性越差。在右側的圖上可以看到，在反向恢復時間內，由于二極管電壓由低變高，因此會造成一定的關斷損耗，即反向恢復損耗。

圖4 反向恢復電流

由于上述原因，在很長時間內，圖騰柱PFC一直沒有得到廣泛應用，在上圖中，假設S1,S2都是普通的硅mosfet的情況下，讓系統運行在CCM硬開關模式下，在AC正半周期，電感電流一直為正，S1,S2以互補模式運行，為了避免直通，二者之間留有死區。當S2關斷S1開通之前，電感電流通路是S2的體二極管，當結束死區，S1開通時，S2兩端的電壓需要立即由接近0V變到Vo，從而體二極管由導通狀態變到阻斷狀態。而傳統的硅mosfet的體二極管反向恢復特性是非常差的，所以，在這個過程中必然會導致比較大的反向恢復損耗，同時S2會產生較大的關斷振蕩電壓。當AC電壓為負時的情況類似，S1會產生較大的震蕩電壓及反向恢復損耗。

為了解決硬開關模式下高壓mosfet體二極管導致的這個問題，傳統的圖騰柱PFC多運行于CRM模式，因此限制了其工作功率范圍在較低的級別，且由于開關損耗問題不能處于較高運行頻率下。

隨著寬禁帶器件的發展，如氮化鎵GaN，及SiC碳化硅,通過在系統中引入兩個高頻寬禁帶器件替換原有的圖騰柱PFC中的mosfet組成的S1,S2快管，由于寬禁帶器件本身開關損耗較小，且體二極管具有接近于0的反向恢復電荷Qrr，則可以使他們很好的運行于CCM硬開關模式下，且處于較高的頻率，使得其應用范圍得到了較大的發展。

二.圖騰柱PFC的穩態基本運行原理分析

如下圖5是基于寬禁帶器件的圖騰柱PFC的基本電路功率級結構，其中，GaN-FETQ3和Q4和電感構成了一個同步整流Boost電路，工作于系統開關頻率f_PWM下，Q1和Q2是普通的mosfet，工作于電網頻率下f_LINE，并聯在Q1,Q2上的肖特基二極管用于進一步改善系統效率。

圖5 圖騰柱PFC基本結構

圖6 電網電壓正半周及負半周示意圖

當電網AC電壓為正時，Q4是主控制開關，其占空比為D,Q3為續流管開關，其占空比為1-D,二者的PWM驅動波形為互補模式PWM,中間留有死區，控制環路用于控制Q4的占空比D,在此階段下，慢管Q2會一直導通，且電感電流為正，在上圖中是向右。如下圖7所示，給出了在AC正半周時的電感儲能和續流路徑。

圖7 電網電壓正半周時的電流路徑

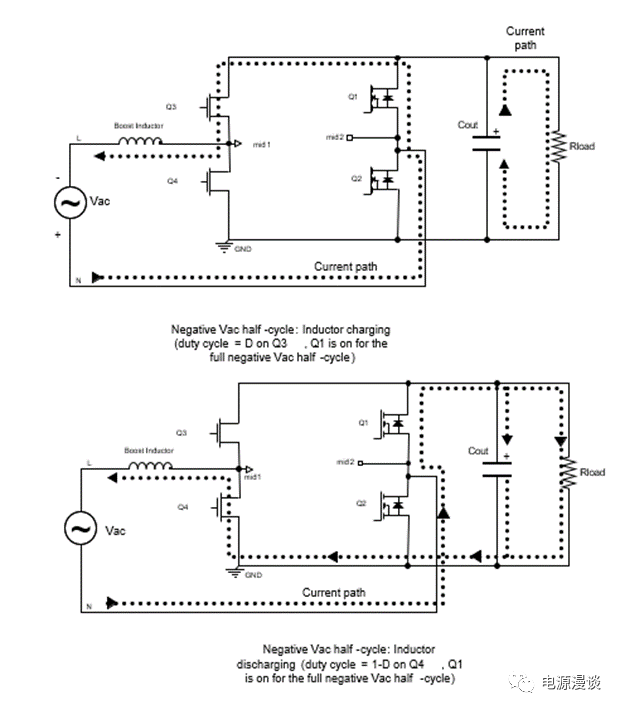

當電網AC電壓為負時，Q3為主控制開關，其占空比為D,Q4為續流管開關，其占空比為1-D,二者的PWM驅動波形依然為互補模式PWM,中間留有死區，控制環路用于控制Q3的占空比D，在此階段下，慢管Q1會一直導通，且電感電流為負，在圖8中是向左的方向。

圖8 電網電壓正負半周時的電流路徑

大家如果注意到，在不同的極性的AC電壓周期中，Q3和Q4的功能是發生交換的，而電感電流的方向也是發生變化的。

三.圖騰柱PFC的典型器件計算

為了計算主要器件的規格，我們做一些條件設定，輸入電壓Vin為電網電壓115V-230VAC(50-60Hz)，輸出電壓Vout為400VDC,功率Pout設為4kW，開關頻率fsw為100kHz，主開關的占空比為D,這里，我們通過公式及分析來計算boost電感和輸出電容的值。

一般來說，我們希望電感的紋波處在20%左右的電感峰值電流值，電感電流即系統輸入電流，而峰值電流在輸入電壓最低且滿載功率時發生，即110V處，根據電感工作的基本關系式，如下式，

可以推導出如下公式3，

最小電壓Vin_min為110VAC,經計算，電感量為83uH，考慮滿載時的情況，取一定的裕量，電感設為150uH.

輸出電容的取值主要取決于PFC的Hold-Up時間Thold-up及輸出紋波電壓Vripple的大小，這里，我們假定輸出紋波電壓為10VDC,輸出電壓為400VDC,則根據電容儲能的基本公式，如下，C為電容值，Vc為電容上的電壓，

可以推導出以下公式，

同時，輸出電容還需要滿足輸出電壓紋波10V的限制，由此可得到如下公式，

我們假定輸出Hold-up時間為一個AC周期，即60Hz對應的16.6mS，則可以計算出輸出電容應該為2653uF，因此可以取5個560uF電容并聯。

四．圖騰柱PFC的啟動過程分析

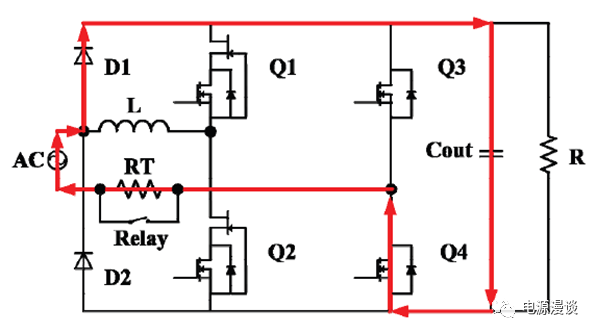

由于啟動系統時，若直接開啟Boost，由于輸出電壓是0V,需要以大電流給電容充電，則功率器件會產生很大的電流應力，從而損壞開關，因此一般通過在交流側正端放置整流二極管配合慢管橋臂的體二極管實現對輸出容電壓的預充電，如圖9所示，在AC為正時開始啟動輸出預充電過程，則D1和Q4體二極管導通，同時為了限制充電電流應力，則通過Relay讓串聯在回路中的熱敏電阻起作用。

圖9 圖騰柱PFC的啟動電路

類似的，如果在AC為負時開啟預充電電路，則通過D2和Q3的體二極管導通進行預充電。當預充電結束后，通過Relay短路熱敏電阻。

五.CCM圖騰柱PFC的控制要點分析

A: AC電壓過零點尖峰電流

在CCM圖騰柱PFC電路中，一個典型的控制問題是AC電壓過零點切換，這會導致較大的電流尖峰。這個問題主要是由于開關的導通順序，及慢管的體二極管橋臂的反向恢復電荷，寄生輸出電容條件下，AC過零時，主開關和續流開關的突然切換角色造成，這會導致增加THD值，且使得PF值變差，其本質上是對應慢管的寄生輸出電容Coss放電。

圖10 圖騰柱PFC功率級典型結構

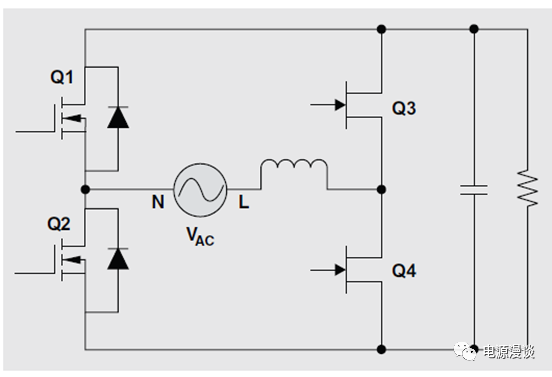

如圖10，我們?cè)俅螌D騰柱PFC典型功率電路放置在這里，我們分析兩種情況，當AC電壓從正到負切換時，及AC電壓從負到正切換時。

當AC電壓處在正半周期時，且接近AC過零點時，Q4為主開關，由于輸入電壓很小，所以其占空比會達到接近100%（Q3占空比接近0），而Q2在此半周期一直導通，當AC電壓過渡到負半周期時，Q3為主開關，由于輸入電壓很小，所以其占空比接近為100%（Q4占空比接近0），此階段Q1會由關斷變?yōu)閷?dǎo)通，則當Q3一導通時，Q1的寄生輸出電容Coss會很快放電，產生反向電感電流，因此會造成很大的過零切換的電流尖峰。

類似的，當AC電壓處在負半周期時，且接近AC過零點時，Q3為主開關，由于輸入電壓很小，所以其占空比會達到接近100%（Q4占空比接近0），而Q1在此半周期一直導通，當AC電壓過渡到正半周期時，Q4為主開關，由于輸入電壓很小，所以其占空比接近為100%（Q3占空比接近0），此階段Q2由關斷變?yōu)閷?dǎo)通，則當Q4導通時，Q2的寄生輸出電容Coss會很快放電，產生正電電感電流，因此也會造成很大的過零切換的電流尖峰。

由于在關斷狀態下，慢速橋臂的漏極電壓非常高，達到輸出電壓400V左右，因此其在大占空比下放電電流會非常大。此時由于續流管開關占空比接近0，所以不會產生輸出電容放電。

一般來說，推薦如下的AC過零點驅動方式，如下圖11所示，

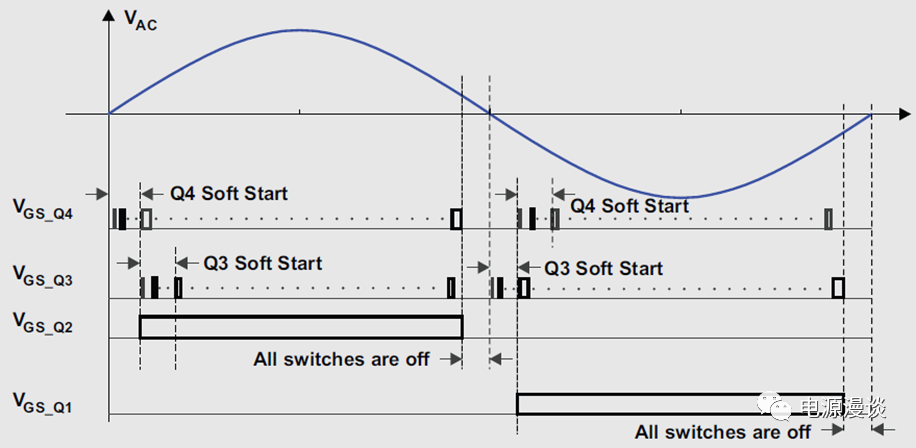

圖11 AC過零點處的PWM時序處理

當系統檢測到接近過零點時（從AC負到正或者從AC正到負），則控制器關閉所有的控制開關管Q1,Q2,Q3,Q4，電感電流通過開關管的體二極管流過續流，避免噪聲對門級驅動信號的影響。當結束這部分窗口時間時（檢測到可靠過零），主開關管先進行軟起動過程，逐步增加占空比D，此時續流管通過體二極管續流，經過若干周期后，續流管也進行逐步的軟起動。當軟起動的占空比等于閉環控制的占空比時，則結束軟起動，閉環控制起作用。

舉例來說，從AC為正向AC為負轉變時，系統檢測到這一窗口后，關閉Q1-Q4,當檢測到AC可靠過零后，主開關Q3開始以很小的占空比開始軟起動，在軟起動過程中，續流管Q4并未開啟，而是通過體二極管續流，此階段中，慢管Q1寄生輸出電容在主開關導通時逐漸放電，從而最終打開Q1門級，接著對續流管Q3進行軟起動，避免在續流管占空比大時造成尖峰電流。

經過這樣去處理門級驅動時序，則可以很好的減小過零點造成的電流尖峰，提高PF值，降低THD.

B: 如何可靠的檢測AC過零點

一般情況下，如果由于噪聲使得控制器檢測到AC過零，例如從AC正到AC負，則Q3占空比從0突然就變到100%，此時由于事實上還處在AC正半周期，所以Q2還在導通狀態，所以這會導致輸出電壓Vout經過電感直接短路到地電壓，這勢必會在電感上產生很大的尖峰電流，從而可能導致功率器件燒壞。

正確推薦的方式是，如圖11所示，當系統檢測到接近AC過零時（例如AC從正到負），就關閉所有控制開關，從而阻止了輸出電容電壓放電，當控制器真正多次檢測到AC過零后，系統開始對主開關Q3進行軟起動。

這樣就可以避免由于噪聲干擾導致的錯誤判斷的AC過零點，從而提前開啟主開關，從而由于輸出電容反向放電，從而產生很大的尖峰電流。

C: 軟起動時續流管狀態

當軟起動時，系統控制環路正在逐步建立，主開關占空比很小，因?yàn)槔m(xù)流管和主開關為互補模式，所以其占空比1-D很大，如果在主開關做軟起動時，也同時開啟續流管，且相應慢管也處于開通狀態時，則會產生輸出電容放電。所以，我們?nèi)鐖D11，在主開關軟起動時，將續流管開關設置為關閉狀態，經過若干周期后，主開關的占空比也變大了，續流管也開始軟起動，因此可以避免續流管大占空比1-D導致輸出電容電壓放電。

D: 參考電壓及控制環路極性的問題

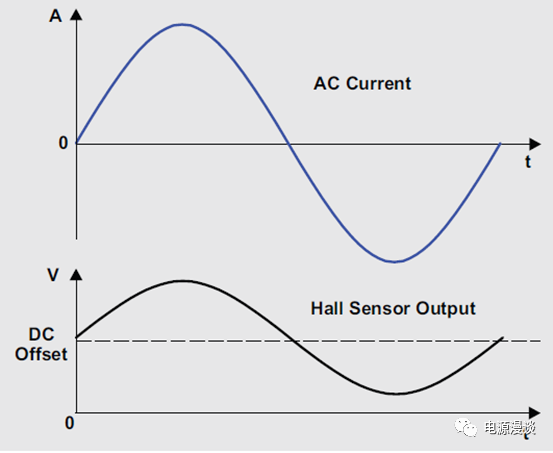

在圖騰柱PFC電路中，由于根據所處的AC電壓極性不同，其采樣電流方向也不會相同，一般通過傳感器件獲得電感電流波形，如圖12，由于處理器比較方便處理正電壓，所以在采樣電流上疊加一個直流偏置電壓DCoffset，這和傳統PFC的采樣電流波形是不同的，傳統PFC采樣波形由于存在整流橋，采樣電流是正向的電流，且不需要疊加直流分量。

圖12 圖騰柱PFC的雙向AC電流采樣波形

當處在正AC周期中時，可以像傳統PFC一樣得到電流參考，但是需要疊加相應的直流偏置，如下式所示，作為電流環的參考信號，

從而，電流環誤差就由參考減去反饋得到，如下式所示，

當處在負AC電壓周期中時，參考電壓從圖12上得知，由下式?jīng)Q定，

因?yàn)榉答佇盘?hào)是反比于真實電流信號的，也就是說，反饋信號越大，則對應采樣的電流信號越小，所以在負AC周期的電流環中，需要將控制極性翻轉一下，如下式所示，

這樣處理之后，參考電壓就可以滿足整個AC周期的控制要求。

E: 輸入電壓突然下掉造成的問題

當圖騰柱PFC電路正在運行中，輸入電壓突然發生下掉，此時由于系統不能立即檢測到電壓下掉這個事情發生，因此會造成一系列的問題。舉一個最差的情況，當輸入電壓處在峰值時，此時主開關占空比最小，而續流管占空比1-D最大，當電壓下掉時（以AC為正時為例），輸出電容電壓通過續流管Q3向電感側進行反向放電，注意此時Q2是一直導通的，所以這個放電會產生一些嚴重的問題。首先，輸出電壓放電會導致無法滿足Hold-Up時間要求，其次，反向放電會造成較大的尖峰電流。

所以，在控制上需要對輸入電壓下掉進行快速檢測，或者通過對反向電流進行檢測，從而捕獲這一事件，當系統知道這一事件后，就可以做出一些措施。

大家可以注意一下，當處在正半周AC電壓時，正常電流是從電感流向輸出側，發生輸出電容放電時電流從輸出側流向電感側。而處在負半周AC電壓時，正常電流是從輸出側流向電感側，則發生輸出電容放電時，反向電流是從電感側流向輸出側。所以，通過檢測和正常電流不同方向的電流尖峰就可以捕獲這一特殊事件。

當檢測到這一事件后，一般推薦將所有開關全部關閉，以此避免上述兩個問題的出現，尤其是輸出電容放電。

F: 電壓下掉恢復后的處理

對于傳統的PFC電路，當檢測到電壓下掉恢復后，在任何時刻重新開啟控制開關都是可以的，但是在圖騰柱PFC電路中，這一點有些不同。舉一個極端的例子，當輸入電壓在峰值時恢復了（以正AC峰值為例），則主控管Q4的穩態占空比達到最小，而續流管Q3的占空比1-D達到最大，此時若開啟續流管，則又面臨輸出電容的放電大電流尖峰出現。所以一般的，推薦以一個像AC輸入電壓過零時一樣的固定的方式重新恢復電路控制開關的導通，比如，在過零處恢復電路，并且首先開啟主開關，進行主開關的軟起動控制，這樣就可以避免隨機恢復電路造成的輸出電容放電電流尖峰。

以上，我們首先通過分析圖騰柱PFC電路的發展，接著分析了圖騰柱PFC在CCM模式的基本運行原理及主要無源器件輸入電感和輸出電容計算，最后討論了若干CCM模式圖騰柱PFC控制中的一些要點，通過本文可以對圖騰柱PFC的一些主要問題做一些基本參考。
