電容是最普遍的三個無源電子元件電阻，電容，電感其中的一員，在各種電子電路中都廣泛使用，其性能會影響到電子電路的特性，所以有必要對其主要特性及功能做一全面理解，方便在電路設計中揚長避短。

一.電容的基本直流特性及結構介紹

電容可以反復充電和放電，這一點類似于電池，但是和電池的區別是它存儲的能量比較少，所以放電時持續的時間也相對較少。

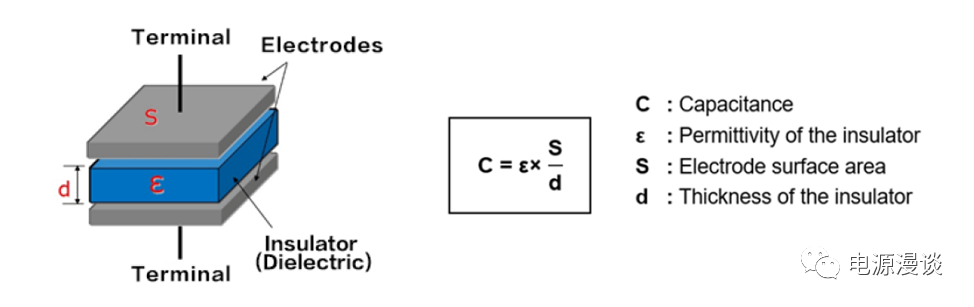

圖1 電容的基本結構

電容的基本結構如圖1所示，它由兩個相對的金屬電極板和中間的絕緣層組成，在電極之間施加直流電壓，則會在電容上存儲電荷，這就是電容儲能的基本原理。如圖示的結構所見，這個電容的電容量取決于其結構因素，和金屬極板面積S成正比，和金屬極板之間的絕緣層厚度d成反比，和介電常數成正比。

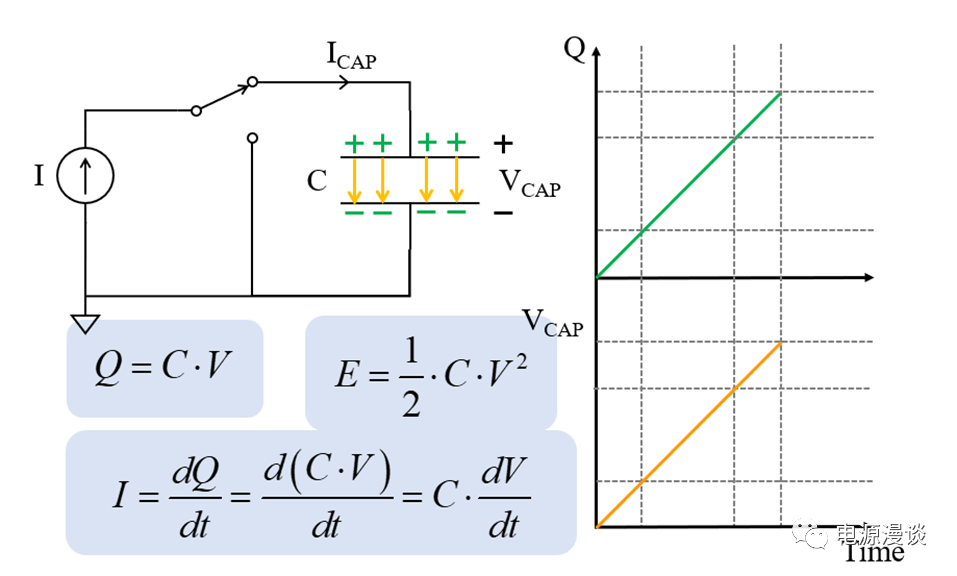

圖2 電容恒流充電過程

通過一個恒流源I，給電容進行充電，則我們很容分析出電壓的變化率和電流成正比，這個比例系數也就是電容C,從圖2上的充電曲線來看，根據電容電荷基本關系，Q=C*U,隨著時間的變化，電壓以線性上升，電荷存儲量也線性上升。通過上述分析，我們可以得知，電容電壓的變化率和電容電流成正比。

接下來，我們通過仿真來探討一下電容的基本充放電特性。電容充電的仿真原理圖如圖3所示。

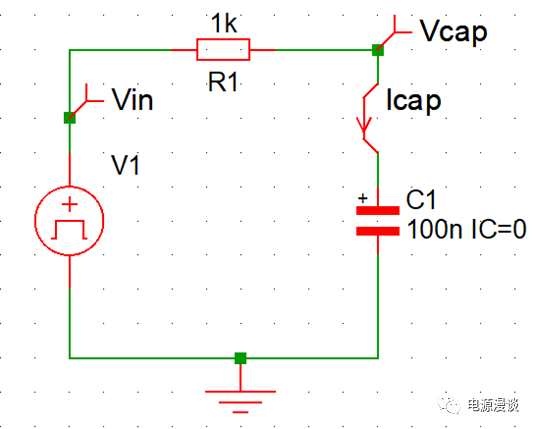

圖3 電容充電過程仿真原理圖

在一個容值為0.1u的電容上（初始電壓為0V），串聯一個1k電阻用于限流，然后施加一個電壓幅值為5V的階躍電壓信號，以此模擬電容充電過程。我們觀察階躍電壓Vin，電容電壓Vcap，電容電流Icap的波形。

圖4 階躍電壓給電容充電過程波形

通過仿真，我們可以看到，階躍電壓很快上升到5V,通過電阻1k給充電電流限流，因此在10ns處的電容電流最大接近5mA，即Vin/R1的值，綠色曲線為電壓Vcap，其上升速度開始較快，后面逐步變慢，最終到接近輸入電壓5V。而對應的電容電流開始最大，后面逐步變慢，最后到0A電流。從仿真曲線上可以看出電容充電時電流取決于電壓變化率，電壓變化越快，充電電流越大。

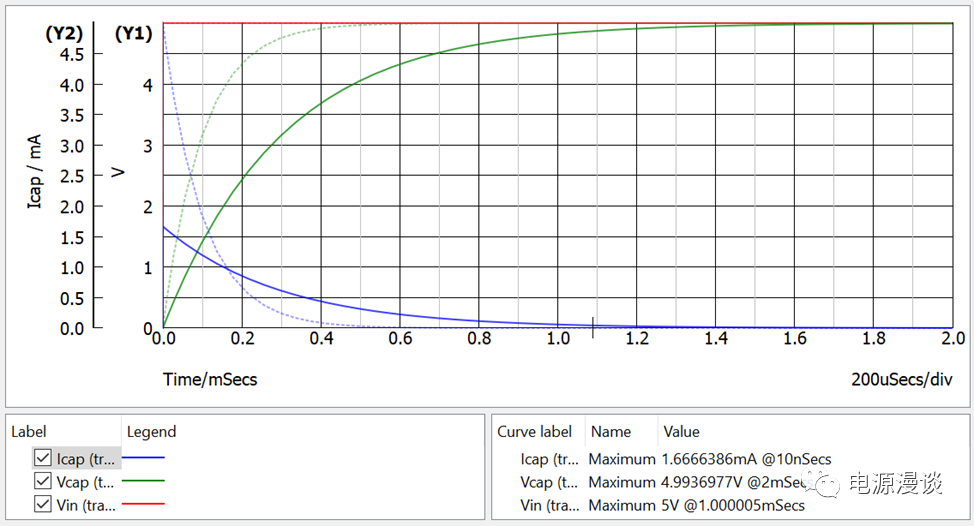

圖5 增大限流電阻時的階躍電壓充電過程波形

當我們?cè)龃笙蘖麟娮铻?/span>3k時，則發現充電電流（藍色實線所示）的最大值減小為了1.66mA，最終穩定到0A，充電電壓（綠色實線所示）也變緩慢了很多，最終也是穩定到5V.

實際的電容的內阻（由寄生電阻ESR,引線電阻，電抗等組成）非常小，因此充電和放電過程都比較快，所以不能像高內阻的電池那樣可以長時間充電和放電。放電過程和充電過程類似，我們就不再詳述。

二.電容的交流輸入特性分析

前面我們討論的是電容上施加直流電壓時的情況，接下來我們討論一下電容上施加交流電壓時的情形，看看電容在交流電壓信號下的電壓和電流關系。

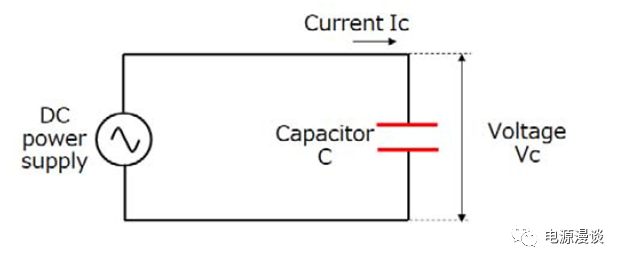

圖6 電容上施加交流電壓信號示意圖

圖7 交流輸入電壓信號下電容電壓和電流關系

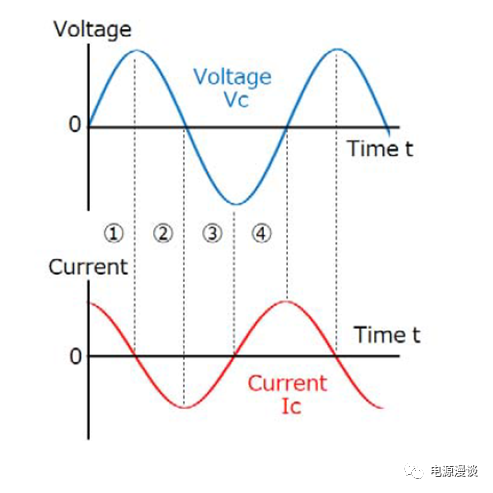

基于圖6的電路下，可以得到如圖7的波形，我們可以看到，電壓藍色曲線過零時，電流紅色曲線的值最大，根據電容基本關系，這說明正弦電壓過零時的電壓變化率最快，而在電壓藍色曲線達到正或者負的峰值時，電流紅色曲線是過零的，這說明在電壓在峰值時電壓變化率最小，因此電流也最低。

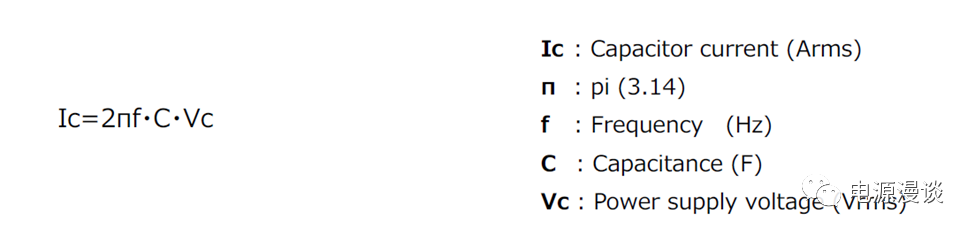

圖8 電容電壓和電流的頻域關系

當我們?cè)陬l域中分析電容的電壓和電流關系時，由于在頻域分析中s=jw，如圖8所示，我們可以看出電流Ic會超前電容電壓Vc90C的相位，這在上述圖7的波形也可以得到驗證，電壓波形在90C(1/4正弦周期)之后，才和電容在0C時的波形一致。

接下來，我們通過仿真進一步驗證其電壓和電流關系。

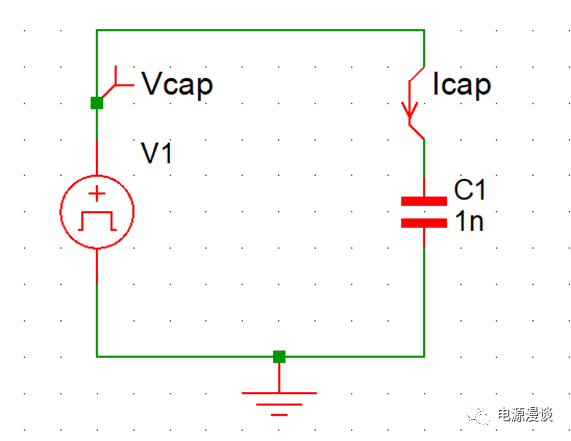

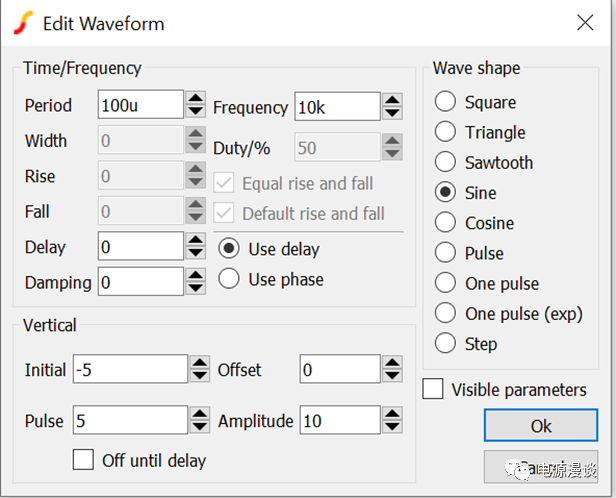

圖9 正弦輸入電壓源設置

圖10 電容交流輸入特性仿真

我們?cè)趫D10中的仿真中，以幅值為+-5V的正弦波為輸入信號，頻率為10k，電容為10n，我們觀察其電流和電壓關系。

圖11 交流輸入信號下電容電壓和電流關系

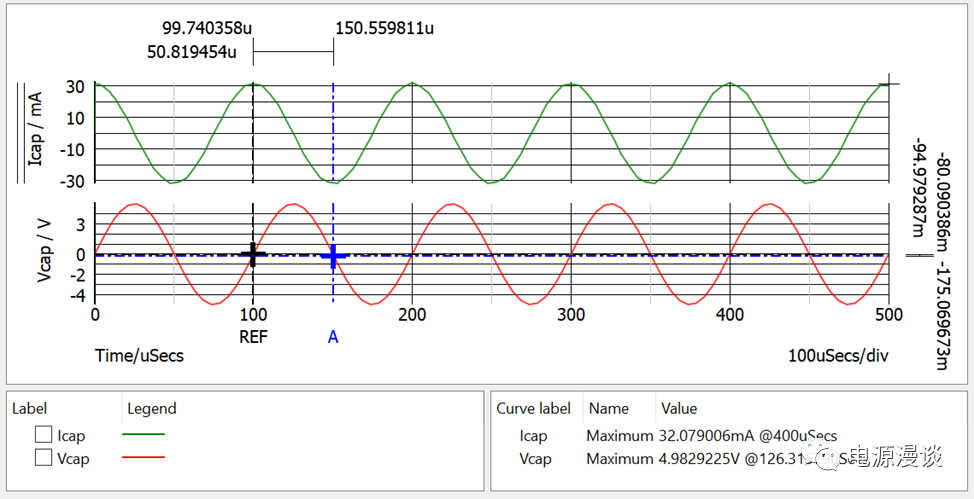

從圖11仿真波形可以看到，紅色曲線為交流輸入信號正弦電壓，綠色為得到的同頻率的正弦電流信號，我們通過光標可以看到，當電壓在過零時，對應電流的正或者負的峰值，電壓上升時對應正電流峰值，電壓下降時對應負電流峰值。

圖12 電容變大時電壓和電流關系

當我們將電容量從100n變到1u時，即增大10倍，發現電流和電壓的相位關系不變，還是電流超前電壓90C,但是峰值電流變大很多（實線部分），即說明電容量越大，電容阻抗越小，則電流越大，這一點通過圖8的關系也可以看出來。

圖13 提高信號頻率時的電流電壓關系

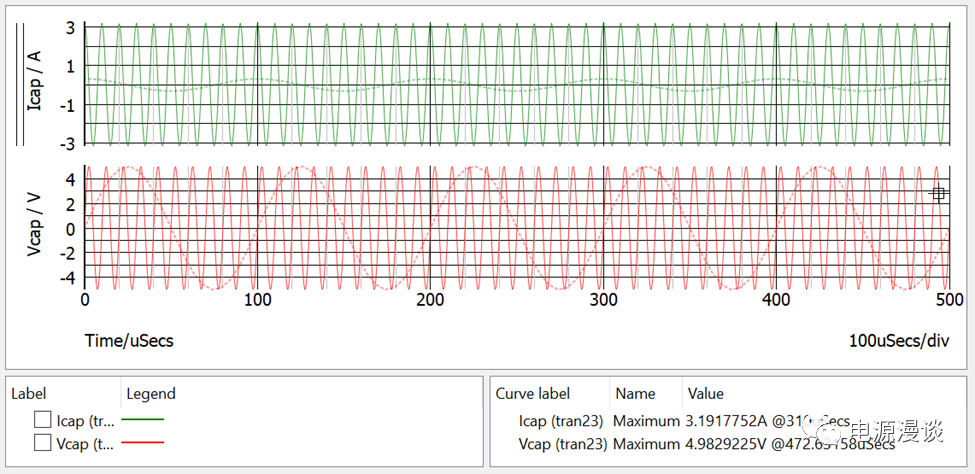

當我們將輸入信號頻率由10k改為100k后，仿真波形如圖13所示，從圖上看綠色曲線即電流變大為3.19A，這說明隨著頻率的提高，電容的阻抗變小，而輸入電壓幅值不變，則峰值電流（實線部分）變大。

三．電容在電路中的基本作用探討

電容在電路中的作用主要是濾波，去耦，耦合等，我們接下來通過仿真進行說明。

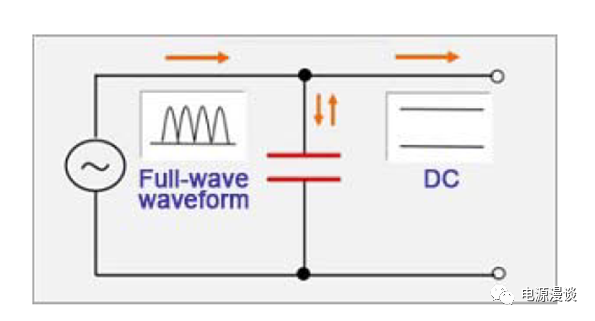

圖14 電容的濾波作用分析

如圖14中的電路一樣，假定輸入電壓是一個交流正弦電壓，經過整流橋整流為半波正弦，通過電容就可以將其大部分交流成分濾除，留下直流成分。

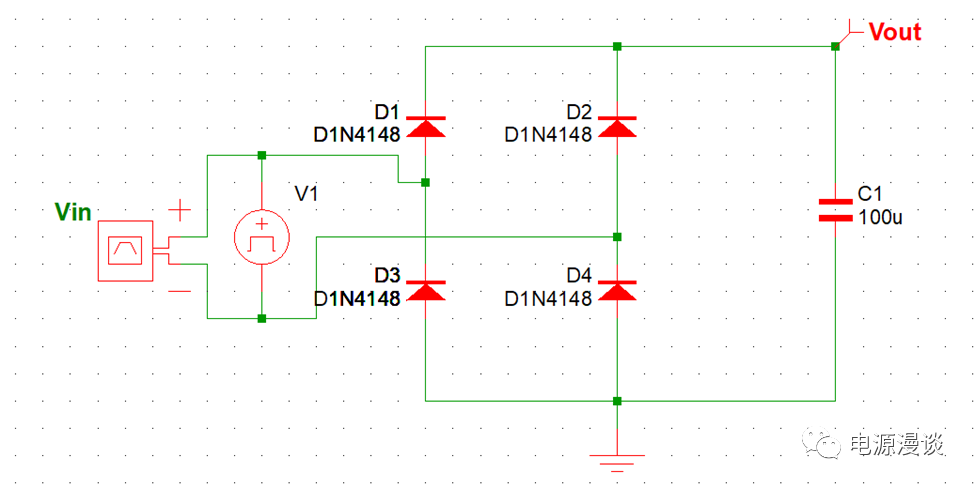

圖15 電容平滑濾波仿真電路圖

如圖15設置仿真電路，輸入信號為峰值+-5V的正弦波電壓，頻率為50Hz，經過整流橋整流后，被100u的電容濾波。我們觀察輸入信號電壓波形，及輸出電容波形。

圖16 電容平滑濾波仿真結果

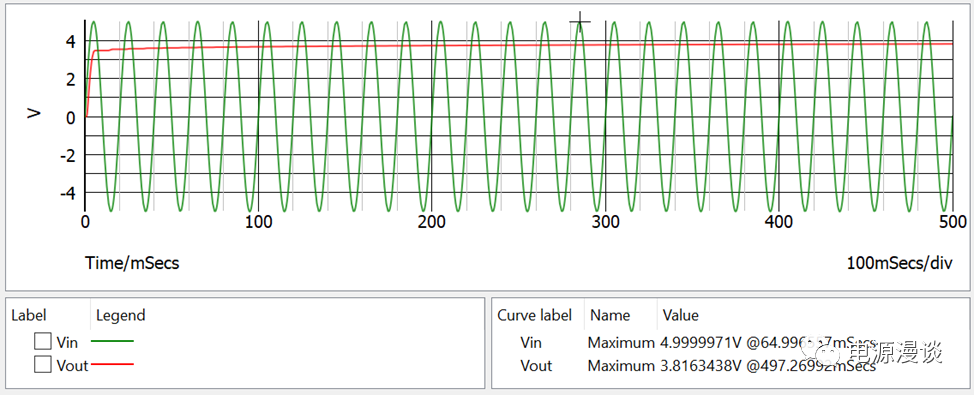

在圖16仿真結果中，我們可以看出，輸出電容電壓紅色曲線被濾波為接近直流的電壓，其幅值為3.8V.

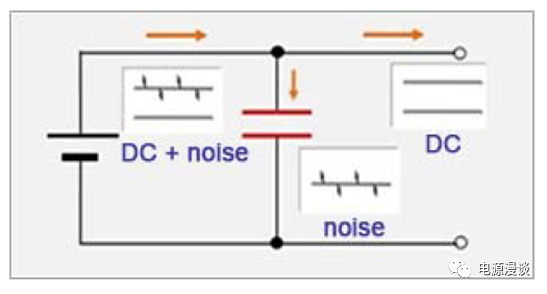

圖17 高頻噪聲去耦

電容的另一個典型應用為高頻噪聲去耦，在直流電壓中包含高頻噪聲的情況下，通過電容可以將高頻噪聲分離出去，而不讓它達到電路的下一級。實際上，隨著噪聲頻率的增加，在電容上的阻抗也隨著降低，則高頻噪聲就分流到電容上面了，這就起到了噪聲去耦的作用。

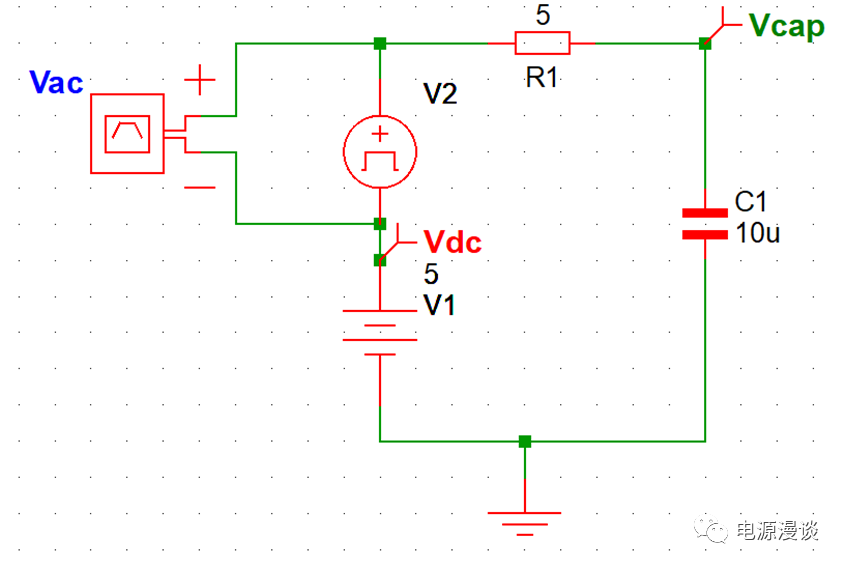

圖18 電容的噪聲去耦仿真

我們給出了噪聲去耦的仿真原理圖，如圖18所示，在一個5V的直流電壓上疊加了一個1MHz的高頻噪聲，幅值為+-200mV，我們觀察電容濾波后的電壓波形。

圖19 電容噪聲去耦仿真結果

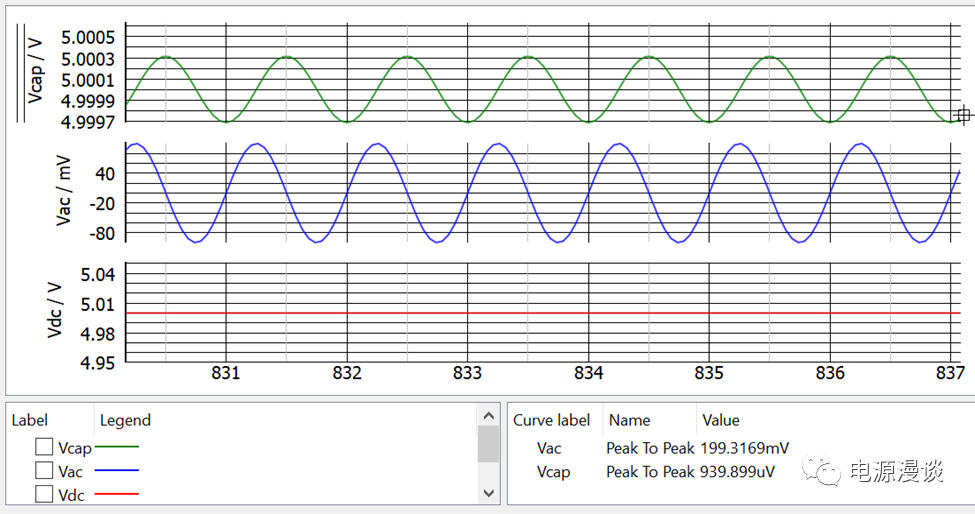

我們?cè)陔娐分写?lián)5ohm電阻，模擬實際使用的情形，發現輸入的噪聲幅值+-200mv變?yōu)榱藶V波后的接近1mV。

電容還有一個典型的應用，就是通交隔直，當在電路中串聯電容時，此時可以將疊加在直流信號中的交流信號耦合到電路的下一級，而直流信號不能通過，如下圖20所示。

圖20 電容隔直耦合作用

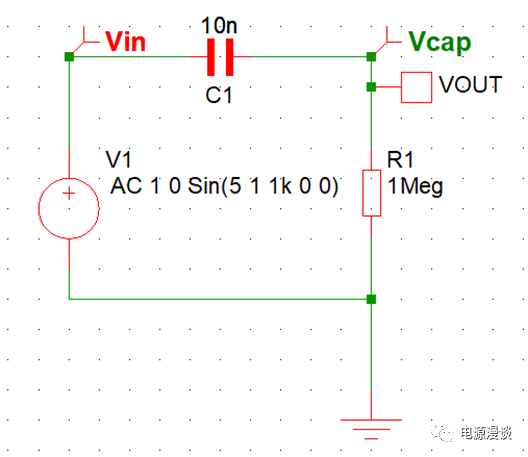

圖21 電容交流信號耦合仿真原理圖

如圖21是我們的仿真原理圖，輸入信號為在5V直流信號上疊加了1k的交流信號，幅值為+-1V,經過串聯耦合電容后，我們觀察耦合電路的輸出電壓波形。

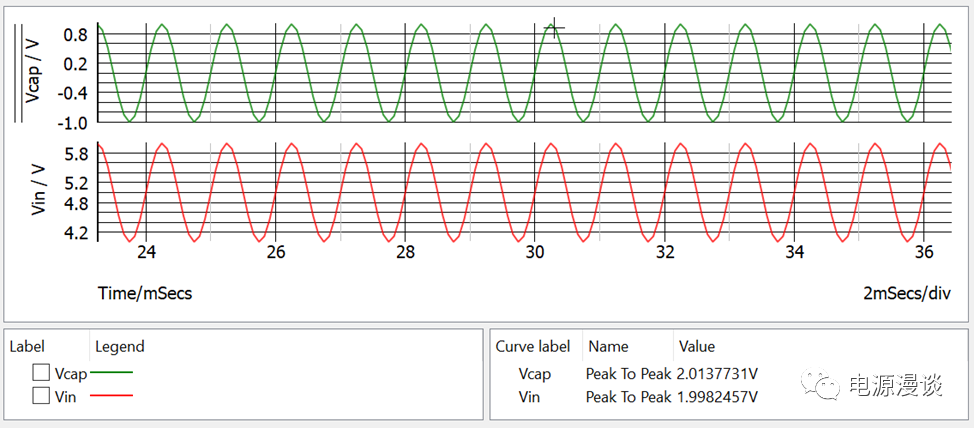

圖22 電容交流信號耦合仿真結果

通過仿真，我們可知，輸入信號中的交流信號被耦合到了電路輸出端，而直流信號部分被去除了。

四.電容的寄生參數特性

理想電容的模型如圖23左側所示，但是實際上，其包含寄生串聯電阻ESR,寄生串聯電感ESL,也包含絕緣漏電流產生的電阻IR部分，如圖23右側所示。

圖23 電容參數模型

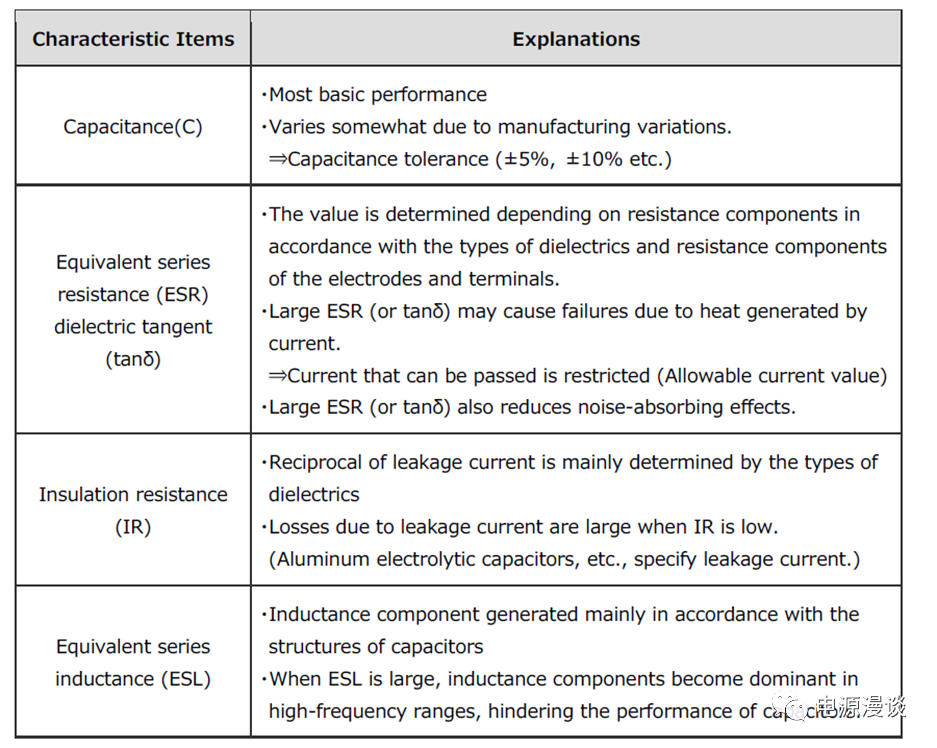

圖24 電容參數說明

圖24中我們給出了寄生參數的說明，從中我們可以看出，電容本身的電容量取決于生產制成，會標識一定的精度，如5%，10%等。

寄生電阻ESR的值取決于電介質的阻性分量，及電極和端部連接的阻性分量，太大的ESR會由于電流導致熱失效，所以它允許的電流會被限制，同時大的ESR會影響噪聲濾波性能，接下來我們通過仿真來說明。

漏電流主要取決于介電材質的類型，漏電阻比較小時的漏電流損耗會很大，鋁電解電容，一般會指明漏電流是多少。

寄生電感ESL一般取決于電容的結構，當ESL較大時，在高頻時ESL占主導地位，這會嚴重妨礙電容的濾波特性。

圖25 電容在不同頻率的阻抗值

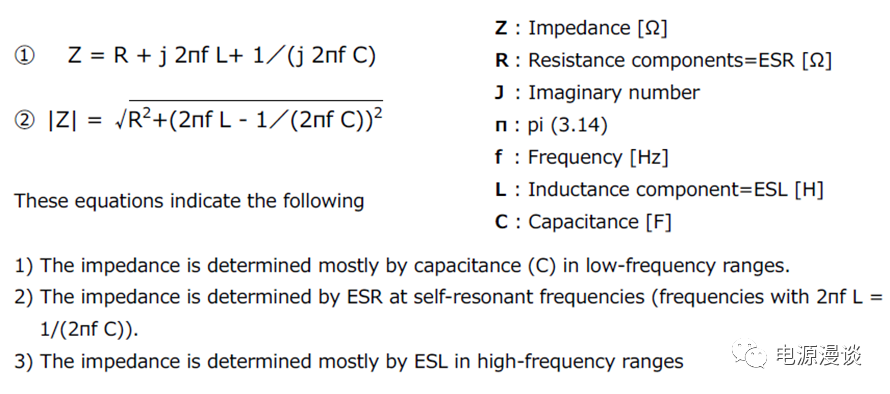

當我們寫出電容的阻抗關系時，如圖25所示，我們會發現，電容的阻抗是隨著頻率變化，具有不同的表現的，低頻阻抗主要取決于電容，高頻阻抗取決于電感分量，諧振阻抗取決于ESR,我們接下來會通過計算得出結論。

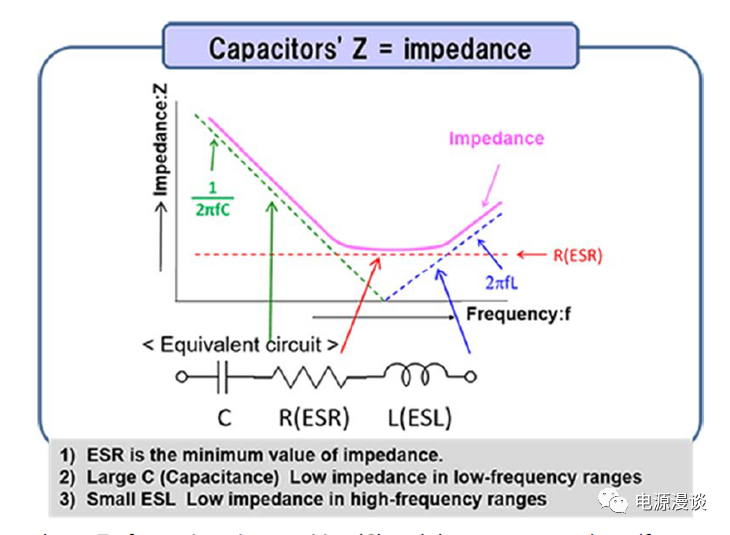

圖26 電容阻抗的頻率曲線

隨著頻率變化的電容阻抗曲線如圖26所示，我們可以看到曲線的最小值就是電容的ESR,此時電容和電感阻抗相互抵消了，這個頻率點對應電容的自諧振頻率。

接下來，我們通過Mathcad計算電容的阻抗頻率特性曲線。

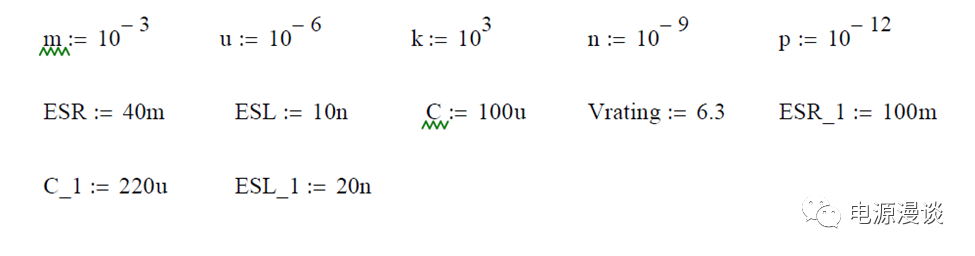

圖27 電容相關參數定義

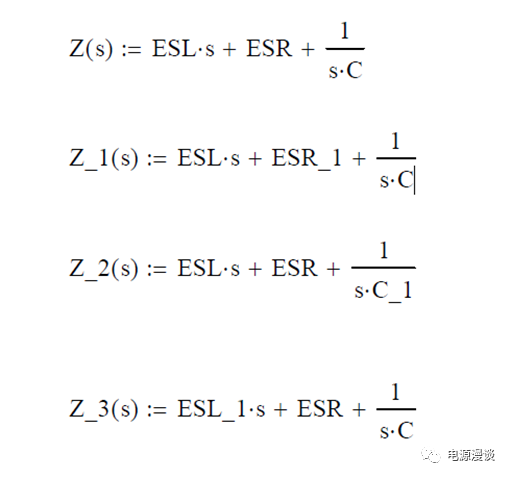

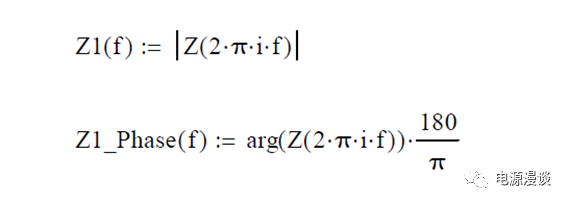

圖28 電容阻抗特性表達式

圖29 電容阻抗及相位計算

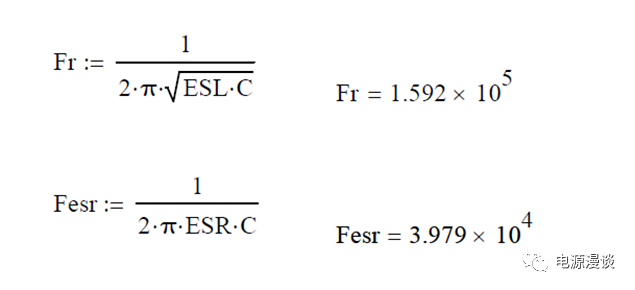

圖30 電容典型頻率計算

計算求出ESR頻率39.79k，及電容自諧振頻率159k，如圖30所示。

通過圖27，28，29，我們求得電容阻抗隨頻率變化的曲線。

圖31 電容阻抗特性曲線1

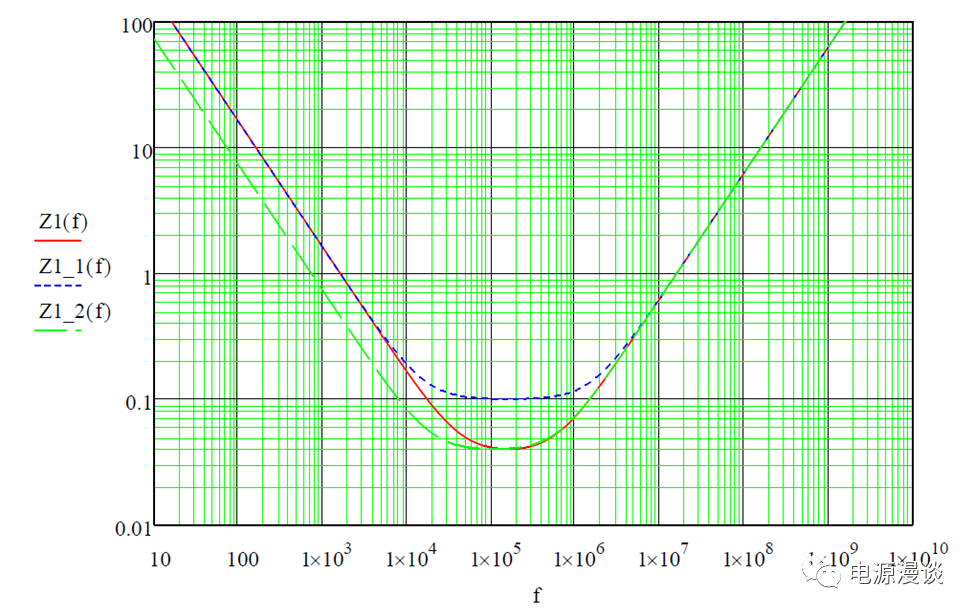

從圖31所示電容阻抗曲線來看，隨著ESR變大（對應Z1_1(f)），阻抗曲線的最小值提高，濾波衰減特性變差，隨著電容值變大（對應Z1_2(f)），低頻阻抗變低，濾波特性更好。

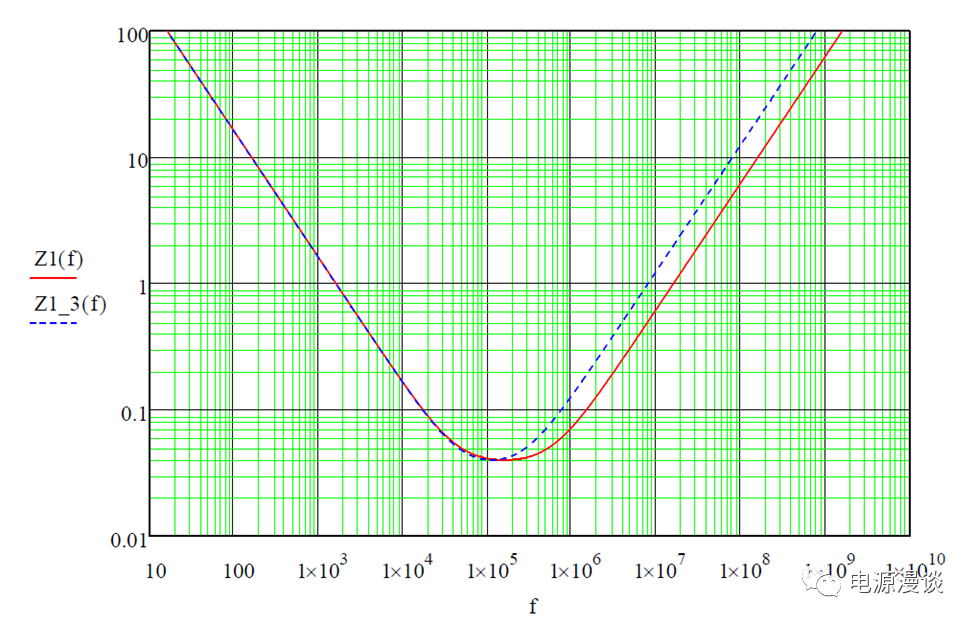

圖32 電容阻抗特性曲線2

隨著ESL寄生電感變大（對應Z1_3(f)），則高頻的阻抗整體變高，高頻濾波特性變差，且自諧振頻率變低。

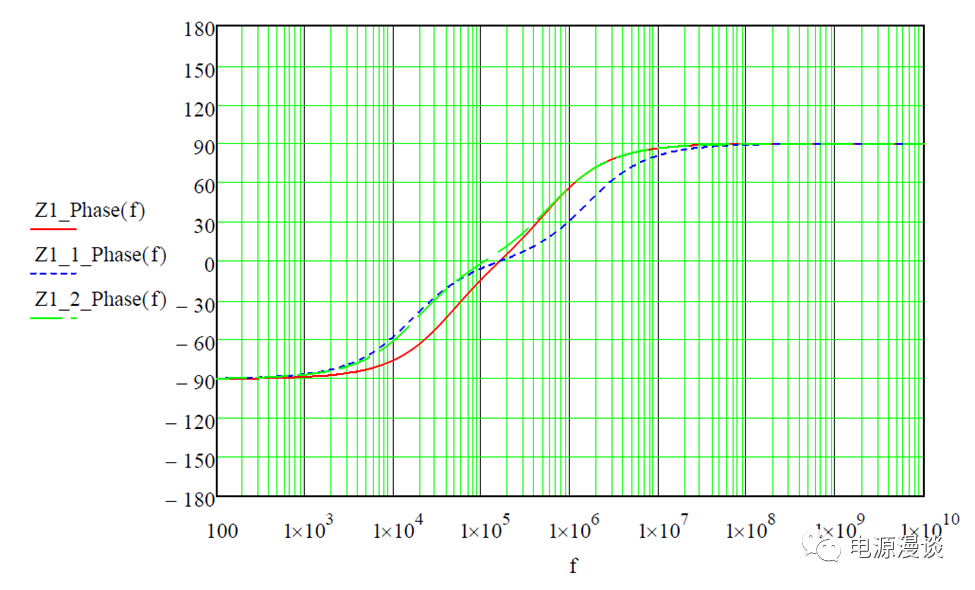

圖33 電容相位曲線

從電容相位曲線來看，低頻段由于電容占主要作用，相位為-90C,隨著頻率增加相位變?yōu)?/span>0，到了高頻段，由于電感作用占主導，則相位變?yōu)?/span>90C,隨著ESR及電容值變化，曲線形狀發生一定變化。

由上述計算及分析可知，當使用電容做噪聲濾波時，盡量讓噪聲頻率和自諧振頻率接近，同時盡可能的降低ESR及ESL,這樣可以產生較好的濾波效果。

總結，上述文章通過分析電容的基本結構及基本時域特性，同時分析了電路中電容的典型作用，最后通過頻域關系推導電容的阻抗來得出電容噪聲濾波時的參數選擇方向，通過以上可以對電容的基本特性有一定了解，有助于實際電路設計優化。
