Si mosfet是一直以來應用廣泛的半導體功率器件，SiC mosfet是近些年應用逐漸廣泛的半導體功率器件，二者在多方面特性上具有不同的特點，本文重點討論一下Si mosfet和SiC mosfet在導通電阻上的差異特性。

一.Si mosfet和SiC mosfet的導通區域

傳統Si mosfet在兩個狀態之間快速切換工作，切換電壓就是VTH,當VGS小于VTH時，器件處于阻斷狀態，此時VDS是高阻，ID電流為0，當VGS遠大于VGS后，mosfet將處于飽和區域，RDS變?yōu)榻咏钚〉膶?dǎo)通阻抗，ID是最大的電流狀態，這時器件是充分導通的。

對于Si mosfet，其線性區和飽和區是非常分明的，當VGS電壓大于VTH時，逐步由線性區移到飽和區，此時RDS是一個較小的電阻，在過渡階段ID電流和VGS電壓的比值比較大，也就是說如下式中表示的，較小的VGS電壓變化，會產生較大的Id變化，這個比值稱為跨導，所以說，Si mosfet的跨導是比較大的，同時它也是mosfet的輸出到輸入的增益。

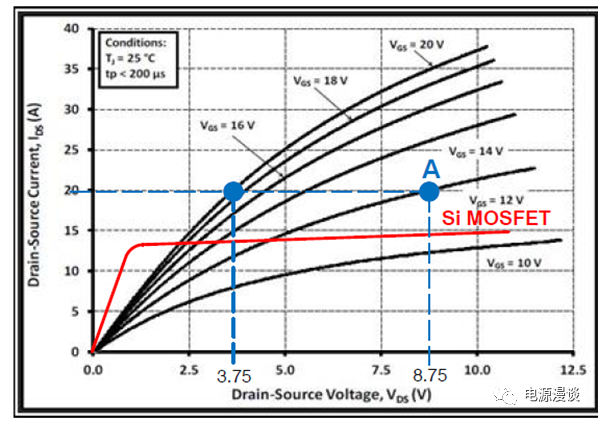

這里我們通過一個典型的Si mosfet及SiC mosfet的VDS和Ids電流關系曲線，來理解其導通特性，如圖1所示。

圖1 Si及SiC mosfet的導通特性比較

如圖1中，紅色曲線為Si mosfet的輸出I-V特性曲線，而黑色曲線為不同VGS下，SiC mosfet的I-V特性曲線。

對于Si mosfet來說，如圖1中，紅色曲線，在VGS大于VTH時，經歷一個高增益的線性區，I-V特性非常陡峭，而VGS足夠大時，其I-V特性基本是平坦的，最大電流ID變化不大，所以說Si mosfet在飽和區是一個非理想的電流源。

而對于SiC 的I-V曲線來說，它是沒有飽和區的，它更像一個電壓控制的可變電阻，而不是非理想電流源，所以，它的跨導gm增益比較小，以如下式來確定其電壓VGS和電流ID關系，若要提高導通電流，只能提高其門級驅動電阻VGS.

我們以兩個運行點為例進行說明，同樣是20A的負載電流，一個是VGS為14V的運行I-V曲線，從曲線上讀出對應的VDS電壓為8.75V,則可以求出其導通電阻RDS為438mohm，如下式表示。

另一個點為VGS為20V的運行I-V曲線，從曲線上讀出對應的VDS電壓為3.75V,則可以求出其導通電阻為188mohm，如下式表示。

從上述計算結果來看，VGS為12V的導通電阻是VGS為20V時的導通電阻的2倍以上，這對于導通損耗來說是非常不利的，那么我們最終得出一個結論，比較優化的SiC mosfet導通門級電壓是在18V-20V區間內。當采用較低的VGS門級電壓時，較大的導通電阻將產生較大的熱損耗，很容易導致熱應力的問題。

二.Si 及SiC mosfet的導通電阻溫度系數

對于SiC mosfet來說，施加一定的Vgs電壓，其單位面積的導通阻抗是比較小的，總的來說，其導通阻抗包含三部分，RCH溝道電阻是較熟悉的部分，它是NTC負溫度系數的特性，而另外兩部分阻抗，分別為JFET電阻RJ,漂移區電阻RDRIFT,這兩部分阻抗為PTC正溫度系數特性。

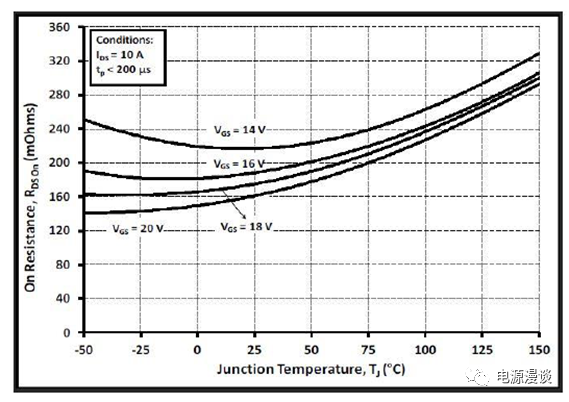

圖2 SiC mosfet導通電阻和結溫關系

從圖2上來看，當VGS較低時，如VGS為14V,導通電阻和溫度關系呈現拋物線形式，隨溫度變化阻抗先減小后增加，而當VGS較大時，如大于18V時，則導通電阻和溫度關系是正向比例形式，它的PTC特性占主導地位。

相對于SiC mosfet隨VGS電壓變化，其阻抗的溫度系數變化較大，而傳統的Si mosfet，一旦VGS大于VTH，整個VGS工作區間其溫度系數都是PTC特性，因此大電流應用時的器件并聯比較容易。

所以，經過上述分析，對于SiCmosfet來說，為了盡可能減小其導通電阻，我們通過提高VGS到18V-20V之間以便得到較大的ID電流能力，同時為了可以得到PTC正溫度系數的阻抗特性，也要求VGS電壓達到18V-20V以上的電壓，這樣在SiC mosfet并聯應用時，就可以像Si mosfet一樣自然平衡各個SiC mosfet電流。相反，如果以較低的VGS電壓去驅動并聯的SiC mosfet，則容易由于NTC的溫度特性占主導，從而導致熱應力大的問題及由于電流不均導致的熱失控問題。

總結，SiC mosfet作為新型的寬禁帶功率器件，我們注意到其優越的特性之外，也要注意它和傳統Si mosfet的特性不同之處，導通阻抗就是一個非常重要的方面。
