dsPIC33C系列芯片的PWM功能較以往更復雜，功能更加靈活，PWM的工作模式上和以往芯片也有一些不同之處，由于篇幅所限，本文側重分析一下PWM模塊運行模式的分類及特性。

一.PWM運行模式概述

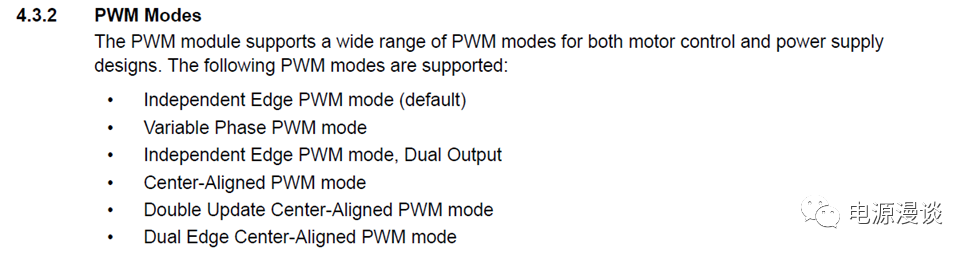

圖1 PWM的運行模式分類

從圖1上看，PWM的工作模式主要有幾種，如獨立邊沿PWM模式，這也是默認設置的工作模式，變相位PWM模式,獨立邊沿PWM雙輸出模式，中心對齊模式，雙更新中心對齊模式，雙邊沿中心對齊模式等六種，其中后三種都是和中心對齊模式有關的模式。在這些PWM工作模式中，值得注意的是，有些模式采用多個PWM的計數器周期去產生單個PWM周期。

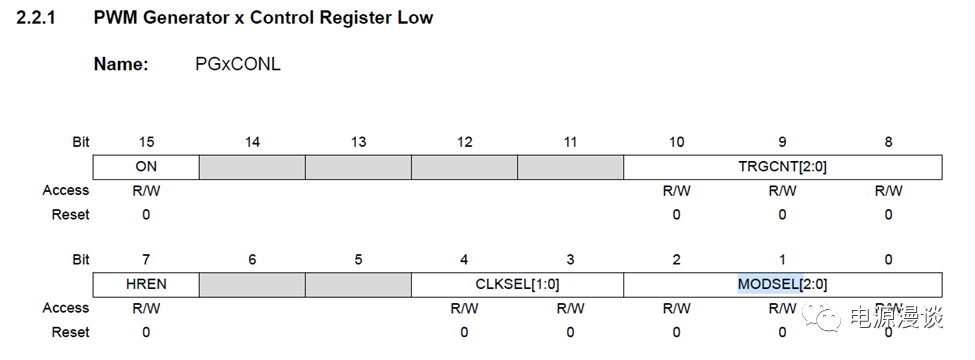

圖2 PWM控制寄存器Low

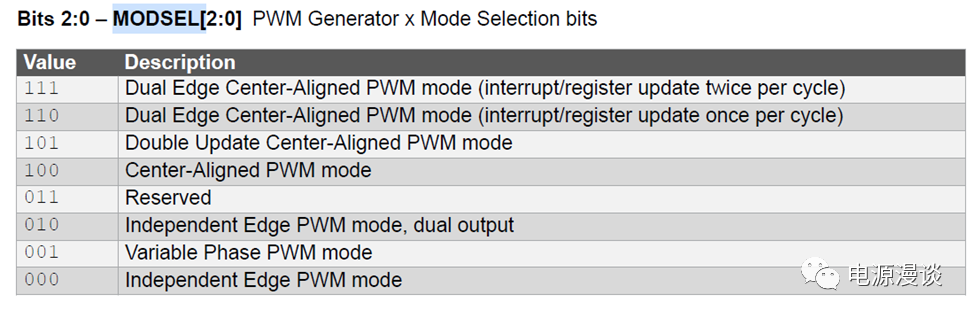

圖3 PWM控制寄存器Low中的模式選擇位

在配置PWM的工作模式中，首先通過圖2，3所示的寄存器配置PWM運行模式。

二.獨立邊沿PWM模式

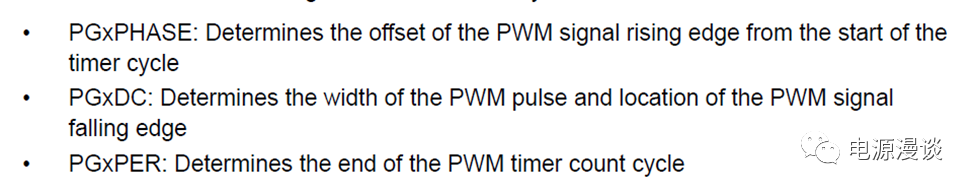

獨立邊沿的PWM模式，用于產生邊沿對齊的PWM信號，或者產生任意相位偏移的PWM信號，需要兩個獨立的寄存器去定義PWM波形的上升沿和下降沿位置。具體來說，通過PGxPHASE去定義PWM信號的上升沿位置相對于PWM周期計數器的起點的位置,而PGxDC用于定義相對于PWM周期計數器起點，到PWM波形下降沿的位置。PGxPER用于確定PWM計數器的周期。

另外，除了可以設定單個的PWM波形為獨立邊沿模式，還可以通過PGxPHASE寄存器來設定多個PWM信號之間同步，只要將PGxPHASE值設為相同值即可。

另外，還有一些特殊情況，比如當PGxPHASE=PGxDC時，則PWM脈沖占空比為0，而當設為PGxDC>PGxPER時，則PWM脈沖的占空比為100%。

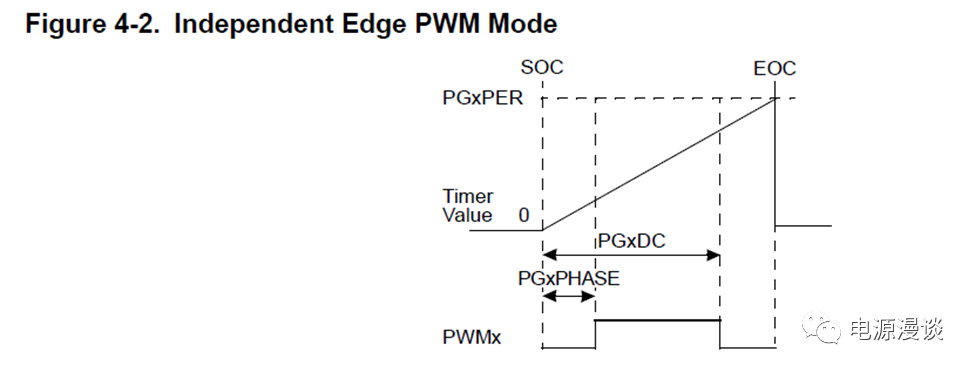

圖4 獨立邊沿PWM模式的波形示例

通過圖4所示的獨立邊沿PWM模式波形示例，可以看出PGxPHASE和PGxDC都是基于同一個起點開始計算，就是PWM周期計數器的起點，所以PHASE設置會占用脈寬大小的部分。

三.變相位PWM模式

變相位PWM模式，它和獨立邊沿PWM模式不同，其中一個寄存器決定從PWM周期計數器起點開始計算的相位偏移的寬度，另一個寄存器決定從相位偏移開始計算的脈沖寬度。

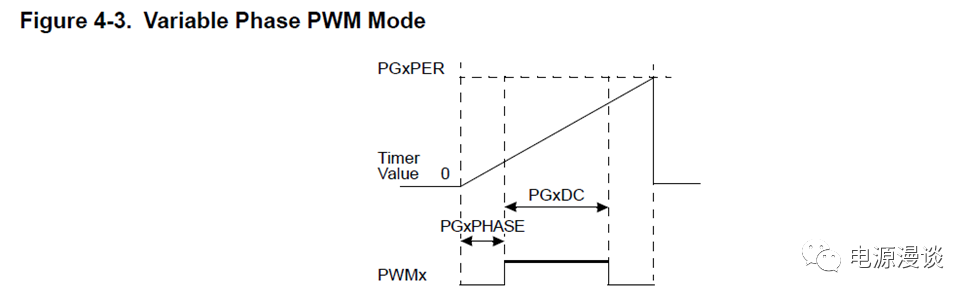

圖5 變相位模式的SFR和波形關系

這種模式下，PGxPHASE決定相位偏移寬度，而PGxDC決定脈沖寬度，PGxPER決定PWM的周期。當用戶希望固定脈寬，來調制相位偏移時，或者固定相位偏移，來調制脈寬時，則這種模式比較有用。

圖6 變相位的PWM模式波形示例

從圖6的變相位PWM模式的波形示例來看，PGxPHASE對相位偏移的設定并不占用PGxDC對脈寬的設定部分，二者是獨立的。

在使用變相位模式時，可以通過MDC去對所有PWM的脈寬進行統一設定。但是也要注意一個問題，就是變相位PWM模式并不支持跨周期運行的情況，也就是說PGxPHASE+PGxDC一定要小于PGxPER這樣的關系。

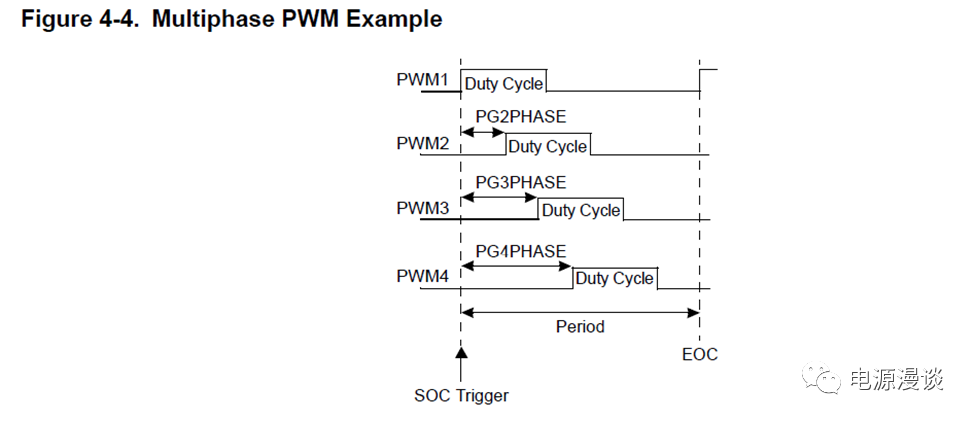

圖7 多個PWM使用變相位模式波形示例

在圖7中，PWM1-4都是用變相位模式，四個PWM設置相同的脈寬值，但是設定為了不同的相位偏移，注意此處是滿足PGxPHASE+PGxDC小于PGxPER這個關系的。

四．雙PWM輸出模式

雙PWM輸出模式，即在PWMxH和PWMxL上都輸出獨立的PWM波形。PWM雙輸出模式和PWM獨立邊沿模式不同，它允許在第二個PWM pin上輸出波形，且在獨立模式下。

第二個PWM的輸出信號的上升沿寬度是由PGxTRIGA決定，而下降沿寬度由PGxTRIGB決定，另外一點需要注意的是，在高分辨率模式下，PWM雙輸出模式不能和PWM互補輸出模式一起使用。（關于PWM的I/O輸出模式，我們后面進一步討論）。

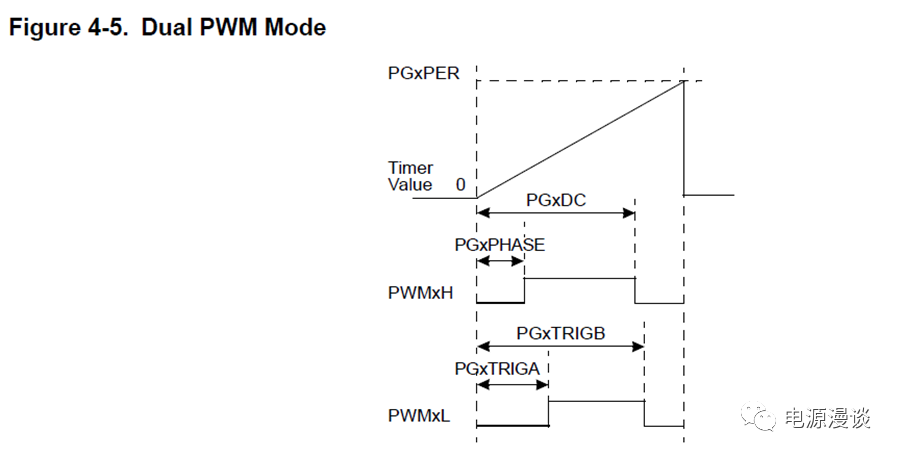

圖8 PWM雙輸出模式波形示例

在PWM雙輸出模式中，注意PGxTRIGA和PGxTRIGB都是基于PWM周期計數器起點開始計算寬度的。

值得注意的是，在雙輸出模式下，PGxTRIGA,PGxTRIGB作為正常的事件輸出信號還是正常工作的，比如相位偏移觸發，或者ADC觸發信號等，如果需要一個純粹的信號去做觸發功能，可以選擇PGxTRIGC來使用。

五.中心對齊PWM模式

中心對齊PWM模式，和邊沿對齊模式PWM不同，它可以避免PWM占空比不同時，上升沿或者下降沿重疊，因此導致紋波或者濾波的需求，因此，在一些場合如逆變器中有所用途。

中心對齊模式PWM的脈寬是對稱于兩個PWM周期計數器的，當占空比增加時，則上升沿和下降沿部分都在增加，以保持對稱。基于這個概念，中心對齊模式PWM脈沖波形是由兩個PWM周期計數周期組成。

圖9 中心對齊PWM模式的SFR和波形的關系

中心對齊PWM模式采用PGxDC決定從兩個PWM周期中間開始計算的脈沖寬度，即真實脈寬的一半，而PGxPER決定每一個PWM周期計數器的周期。

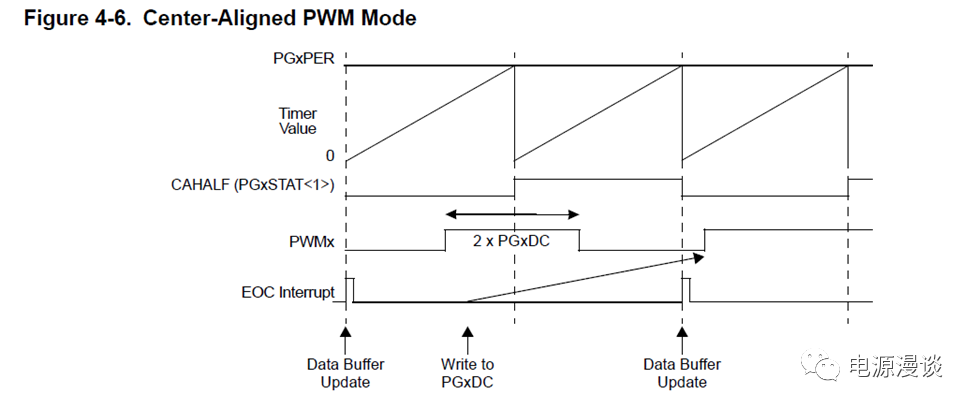

圖10 中心對齊PWM模式的波形示例

中心對齊PWM的上升沿位置在PGxPER-PGxDC+1處，而下降沿位置在PGxDC處。值得注意的是更新PWM的buffer寄存器，如PGxDC或者PGxPER等，只能在第一個PWM周期計數器開始處更新，這一點可以通過判斷CAHALF位來判定是否處于第一個PWM計數周期處，當CAHALF為0時為第一個PWM計數周期，CAHALF為1時為第二個PWM計數周期。

另外一點，從圖上可以看出，EOC中斷事件，是在兩個PWM計數周期結束后才產生的。

六.雙更新中心對齊PWM模式

雙更新中心對齊模式，和普通的中心對齊模式是類似的，只不過有兩次EOC中斷,和兩次PWM數據寄存器更新。雙更新的好處是減小的環路處理延時，但是有可能造成脈寬波形不對稱。

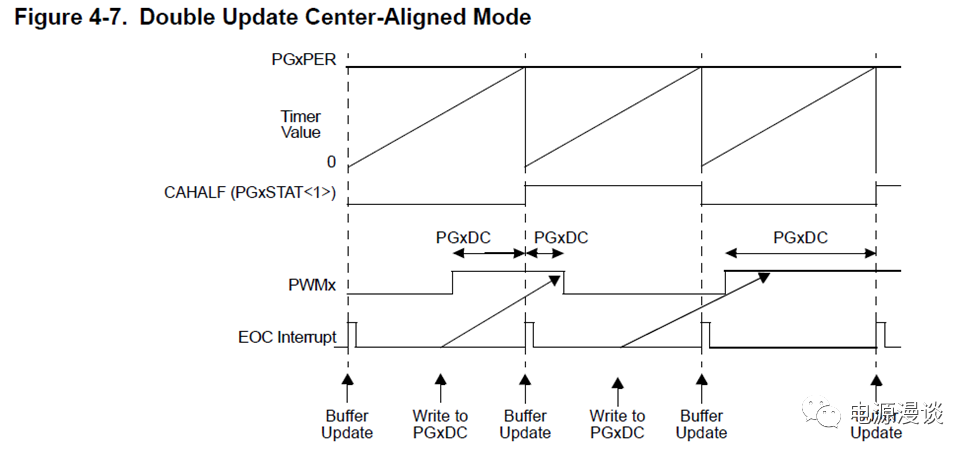

圖11 雙更新中心對齊PWM模式

七．雙邊沿的中心對齊PWM模式

雙邊沿的中心對齊PWM模式，和雙更新的PWM中心對齊模式類似，在雙邊沿中心對齊模式中，允許對上升沿寬度和下降沿部分寬度做相應控制，這同樣會造成波形的不對稱性。

這個模式的特點就是，給預用戶足夠的靈活性，增加了對兩個邊沿的控制之外，還可以減小中斷事件的頻率。

圖12 雙邊沿的中心對齊PWM模式寄存器和波形關系

具體來說，通過PGxPHASE來實現對上升沿部分脈沖寬度的控制，通過PGxDC來實現對下降沿部分脈沖寬度的控制。

有一個非常靈活之處，就是在雙邊沿中心對齊PWM模式中,用戶可以設置為單更新模式，也可以設置為雙更新模式。單更新模式就是說，用戶隨時在允許改寫寬度的階段去改寫PGxPHASE或者PGxDC,而在下一個完整PWM周期初始處去更新之。

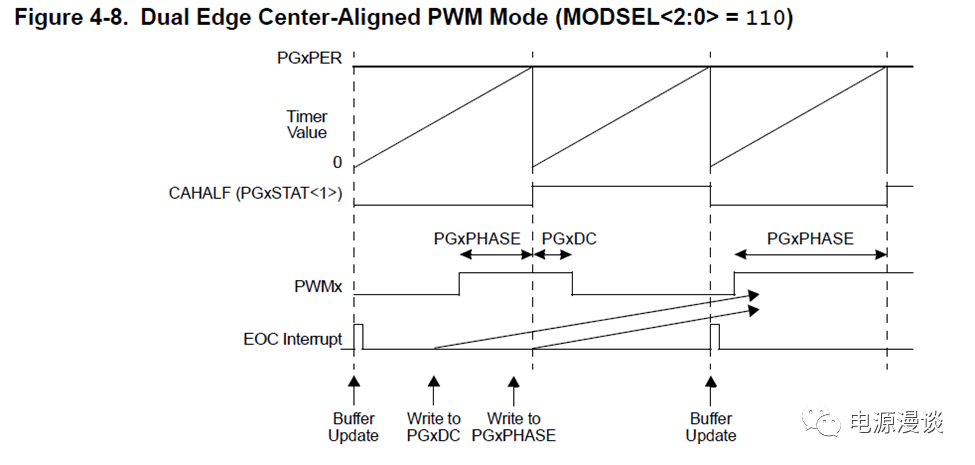

圖13 雙邊沿中心對齊PWM模式---單更新模式

如圖13所示，我們可以看出，在PWM周期中改寫了PGxDC和PGxPHASE的值，然后在下一個周期中才進行更新數據Buffer。同時，EOC中斷事件也是每一個完整PWM信號周期中斷一次。

和單更新對應的，就是雙更新模式，在這個模式中，對應每一個PWM計數周期都有一個EOC事件中斷，也有一個PWM數據更新。

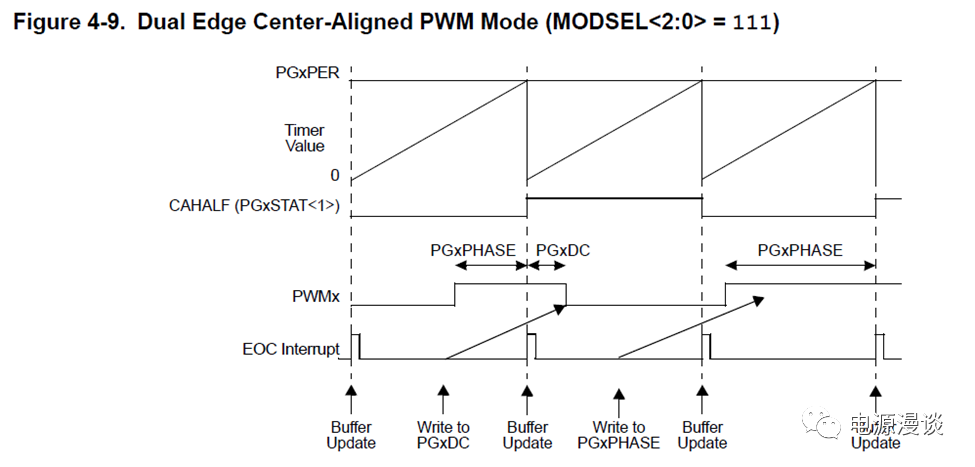

圖14 雙邊沿中心對齊PWM模式---雙更新模式

在雙更新的模式中，注意改寫和更新的時刻，在上升沿PWM計數周期初始時刻，只能更新PGxPHASE的值，而在下降沿PWM計數周期初始時刻，只能更新PGxDC的值，用戶可以用CAHALF來決定合適的寄存器改寫時刻，比如，在CAHALF=0時，前面的一個PWM計數周期中，只能改寫PGxDC的值，然后在后面的一個PWM計數周期初始時刻更新。而在CAHALF=1時，后面的一個PWM計數周期中，只能改寫PGxPHASE的值，然后在第一個PWM計數周期初始時刻更新。每一個PWM計數周期結束后，都會進行EOC中斷?？偟恼f來，就是說先寫入，然后在下一個PWM計數周期初始更新。

總結，主要分析和總結dsPIC33C系列的PWM工作模式的一些細節，后續我們會進一步討論與運行模式相關的PWM的I/O輸出模式的配置。
