在磚塊電源中，由于輸入電壓相對較低，所以比較適合用硬開關電路實施，同時由于全橋電路工作效率高，在一些較大功率的產品中應用比較廣泛，本文我們重點討論一下其PWM驅動波形的設計。

一.基本的全橋硬開關電路的原理及驅動分析

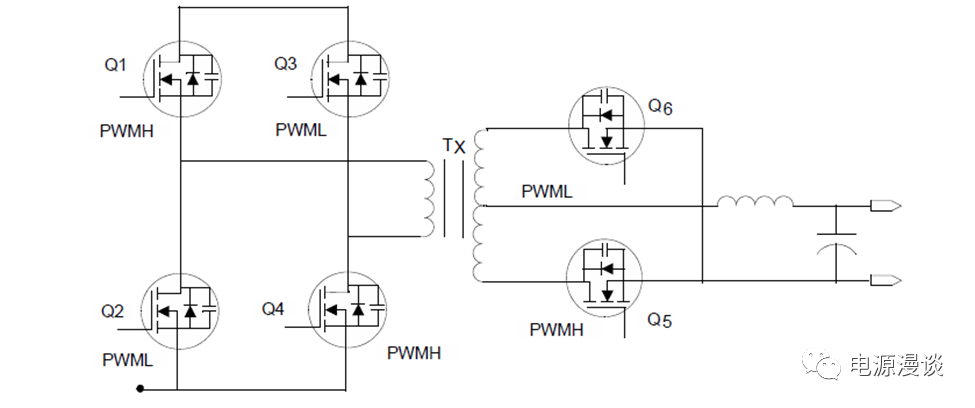

圖1 全橋硬開關電路的功率級電路

我們所討論的全橋硬開關電路如圖1所示，原邊采用四個MOSFET形成一個全橋，分別由兩個半橋組成，半橋的兩個開關節點分別接到變壓器的兩端，變壓器副邊采用中心抽頭的結構，中心抽頭接輸出電感，另外兩端分別接同步整流MOSFET接到GND.此電路通過調整原邊全橋MOSFET的占空比來達到控制和調整輸出電壓的目的。注意，變壓器的存在是由于考慮系統安全和相關的法規需要，這種拓?fù)浞Q(chēng)之為隔離變換器拓?fù)洹?/span>

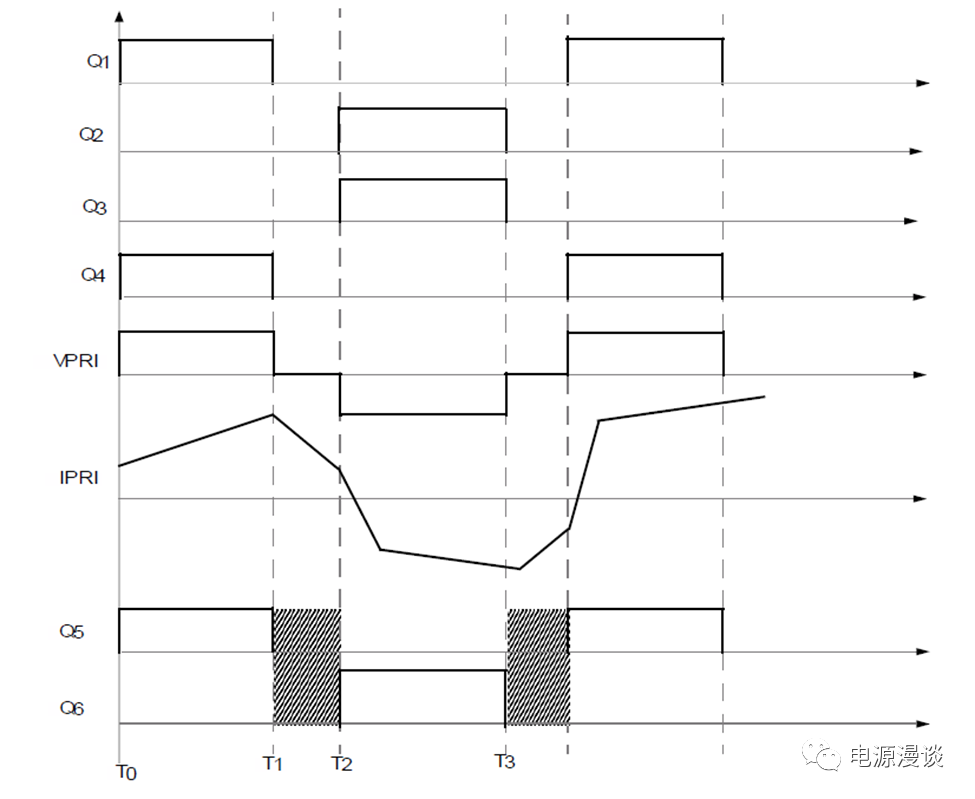

圖2 基本的全橋硬開關同步整流電路驅動波形

基本的PWM驅動波形如圖2，所示，Q1和Q4作為一組對角MOSFET同時導通，Q2和Q3作為另一組對角MOSFET同時導通。VPRI為變壓器的原邊電壓，IPRI為變壓器原邊的電流，Q5,Q6分別為副邊同步整流的兩個MOSFET.接下來，我們?cè)敿?xì)分析一下各個狀態的工作特性。

在圖2中，T0-T1階段，這是原邊Q1和Q4導通的階段，輸入電壓VIN加到了變壓器原邊，且上正下負，此階段輸入能量向副邊傳遞，輸入電流IPRI流過Q1和Q4及變壓器原邊，且線性上升，根據變壓器極性，副邊同步整流MOSFET Q5導通。在此階段中原邊電流斜率取決于輸入電壓，變壓器磁化電感及匝比，輸出電感等。

T1-T2階段，這是原邊Q1和Q4關斷的階段，此時Q2和Q3還沒有導通，因此這時原邊全橋四個開關都沒有開通，變壓器原邊的電壓為0，這個死區的存在避免了全橋電路中上下管同時導通。一般情況下，在這段死區中，副邊同步整流MOSFET都不開通，副邊輸出電感電流會由于續流的需求讓兩個MOSFET的體二極管都流過一半的電感電流而續流。

在閉環控制中，T1-T2的死區時間長度，隨著輸入電壓VIN的增加而增加,效率會有所降低。

T2-T3階段，這是原邊另一組對角的MOSFET導通，即Q2和Q3導通階段，加在變壓器原邊的電壓變?yōu)橄抡县?fù)了，此階段變壓器原邊的電流IPRI先減小變?yōu)樨?fù)的，然后再線性上升。所以，在此階段中，變壓器需要向副邊傳遞能量，根據變壓器極性，副邊同步整流中需要Q6導通。

由于在對角MOSFET的開通關斷過程中，同時存在電壓和電流，所以會造成開關損耗，我們稱之為硬開關電路。

T3-T4階段，這是一個Q2和Q3關斷，但是Q1和Q4還沒有導通的死區階段，我們便不再詳述，這和T1到T2階段類似，同樣是變壓器原邊電壓為0，副邊同步整流管電流流過體二極管的續流階段。

在上述分析中，同步整流的MOSFET的導通和關斷完全和原邊的對角MOSFET同步且一致，這種配置相對較簡單，但是由于副邊續流電感電流流過同步整流MOSFET的體二極管，因此損耗較大。

二.硬開關全橋同步整流電路PWM驅動優化

在采用數字化的控制芯片后，PWM配置相對比較靈活，可以通過軟件對PWM驅動波形的合理配置，提高系統的整體效率。

我們仔細分析，兩組對角MOSFET之間的死區，是由于不希望上下橋臂的MOSFET同時導通，以導致輸入電壓短路，但是由于在死區時間內，副邊電感續流電流通過副邊MOSFET的體二極管，效率受到較大損失，所以需要合理控制同步整流MOSFET的驅動波形，讓它盡可能的導通。與此同時，也要注意原邊向副邊傳遞能量時，變壓器副邊不要短路，因此在原邊導通PWM信號和副邊續流PWM驅動脈沖信號保持一定的死區即可。

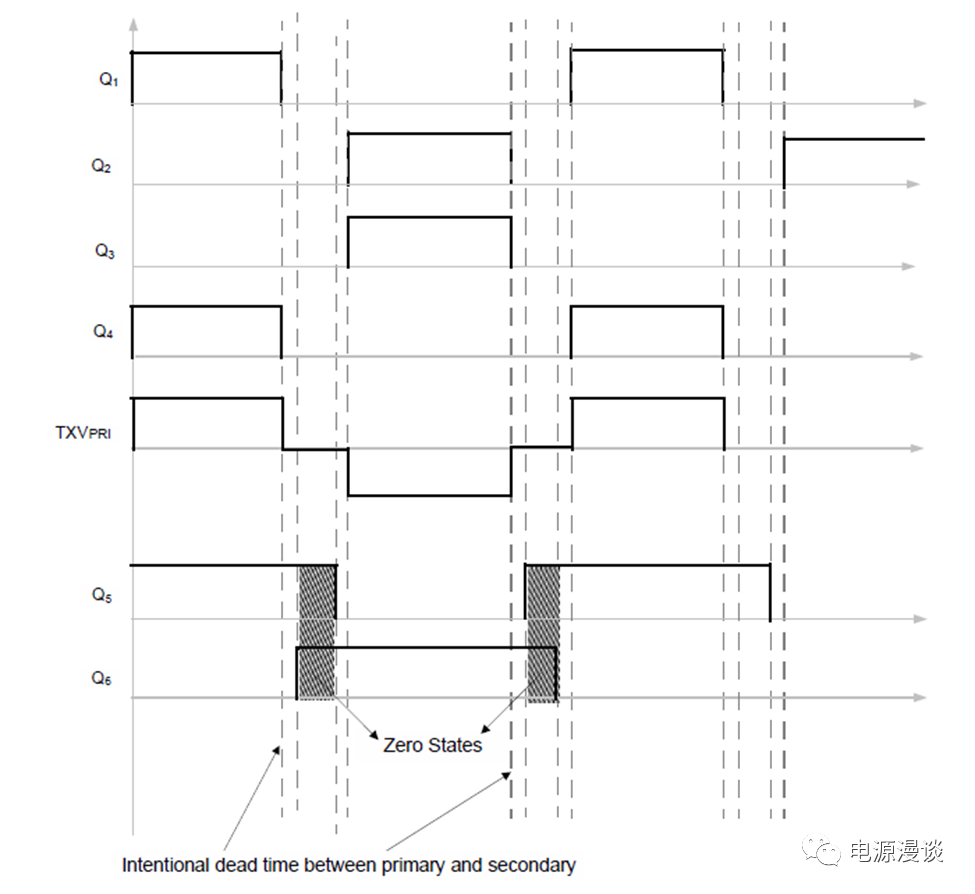

圖3 優化的全橋硬開關PWM驅動波形

優化后的驅動波形，如圖3所示，副邊同步整流MOSFET的驅動脈沖可以重疊，在重疊階段，副邊兩個MOSFET都在導通，可以避免電感續流電流流過體二極管，導致較大的損耗。同時，在以上的驅動波形配置中，對副邊同步整流MOSFET的驅動脈沖和原邊導通MOSFET之間留有一定的小的死區，確保變壓器不會短路，即原邊向副邊傳遞能量時，不會出現副邊兩個MOSFET都導通的情況。

在以上配置中，當處在副邊MOSFET共同導通給電感續流的階段時，電感電流的一半流過副邊MOSFET，相比流過體二極管壓降變小很多，可以很好的改善效率。

基于上述分析，原邊Q1/Q4和副邊的Q6設置為互補模式PWM輸出，Q2/Q3和副邊的Q5設為互補模式，設置相應的死區即可。原邊的Q1/Q4及Q2/Q3兩個PWM信號設置為錯相180C即可，閉環控制調整原邊兩組PWM的占空比Q1/Q4,Q2/Q3即可完成輸出電壓調整，此處Q1/Q4同時導通，Q2/Q3同時導通，且Q1/Q4和Q2/Q3的占空比相同。

即在Q1/Q4的開關周期一半時，觸發Q2/Q3的PWM產生。后續我們將討論PWM I/O輸出模式的具體配置方式。

總結，討論硬開關全橋的PWM基本配置，和基于改善效率角度的PWM優化配置方式，對副邊同步整流PWM驅動波形做了優化，且對硬開關全橋同步整流的基本工作原理做了一定介紹。
