前述文章中，我們討論了數字控制芯片dsPIC33C的PWM模塊的內部運行模式，本文我們接著討論這個芯片PWM的I/O輸出模式，它是控制PWMxH和PWMxL的pin上信號電平的行為。一般來說，每一個PWM的輸出模式，可以設置為三種輸出模式中的一種，如下圖1所示，

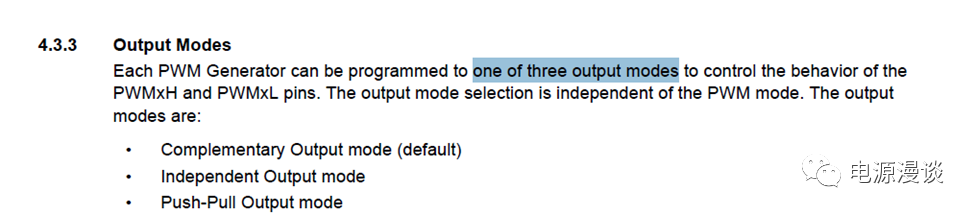

圖1 PWM模塊I/O輸出模式

值得注意的是，PWM模塊的輸出模式和PWM模塊的內部運行模式，二者是相互獨立的關系。

三種輸出模式，分別為互補模式輸出，它也是默認的輸出模式，以及獨立的輸出模式，推挽的輸出模式等。

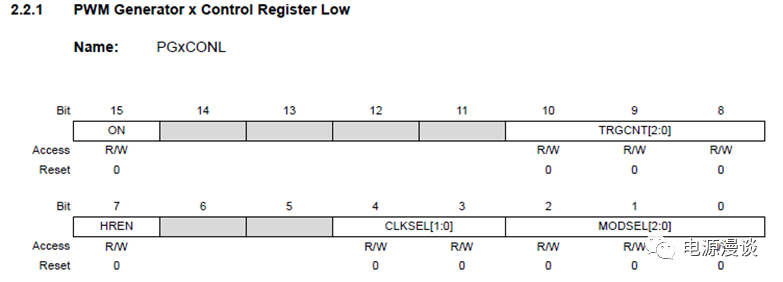

圖2 PWM控制寄存器PGxCONL

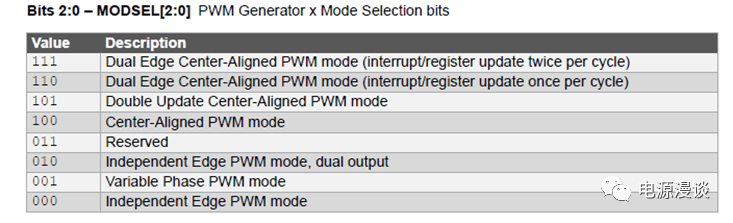

圖3 PWM運行模式配置寄存器位

一般來說，通過上述PGxCONL控制寄存器設定相應PWM模塊的內部運行模式。

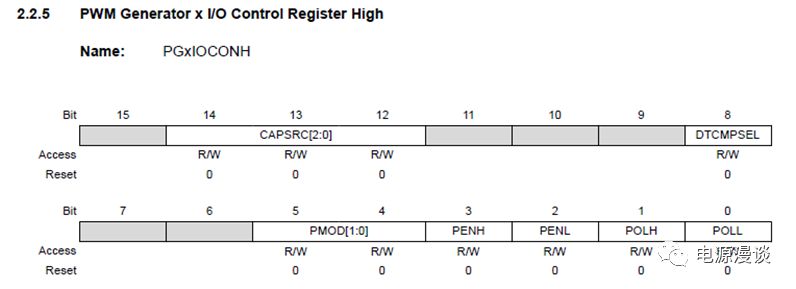

圖4 PWM控制寄存器PGxIOCONH

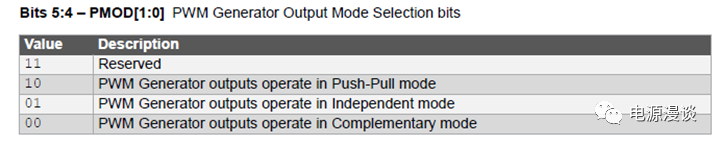

圖5 PWM產生器輸出模式選擇位

這里，通過圖4中的控制寄存器PGxIOCONH的相應位PMOD來設定其輸出I/O的模式

一.互補模式的行為描述

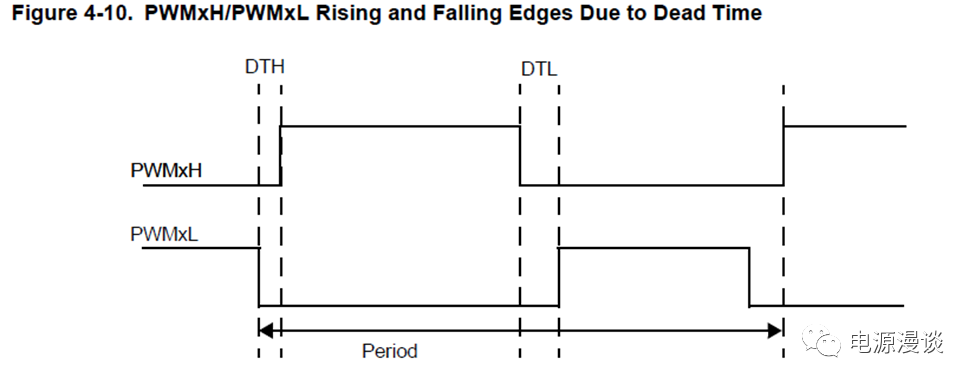

圖6 互補模式的波形示例

互補模式是比較常見的波形輸出形式，比如同步整流buck電路或者同步整流boost電路等。由于在互補模式中，可以通過PGxDT設定死區，所以兩個pin上的PWM信號是不會同時有效的，這樣就避免了輸入或者輸出電壓對GND直通等問題。

PWMxH和PWMxL的輸出也是可以被外部硬件信號或者軟件改寫的，但是這個改寫如果和互補關系相沖突的話，是不允許發生的。另外，在死區時間內也是無法插入其它事件的。具體來說，硬件的事件也可以讓PWM輸出pin立即變?yōu)闊o(wú)效，但是這時候，如果死區還沒有結束，那么這個pin的輸出不會變?yōu)橛行?。以下有一些硬件或者軟件的改寫狀態設置。

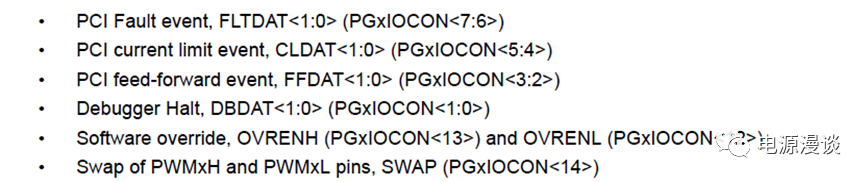

圖7 PWMxH和PWMxL的硬件或者軟件改寫

從上圖可以看出，PWM pin的輸出改寫包括三種PCI事件，及debugger停止?fàn)顟B(tài)的設置，及軟件改寫，或者PWMxH和PWMxL的交換。

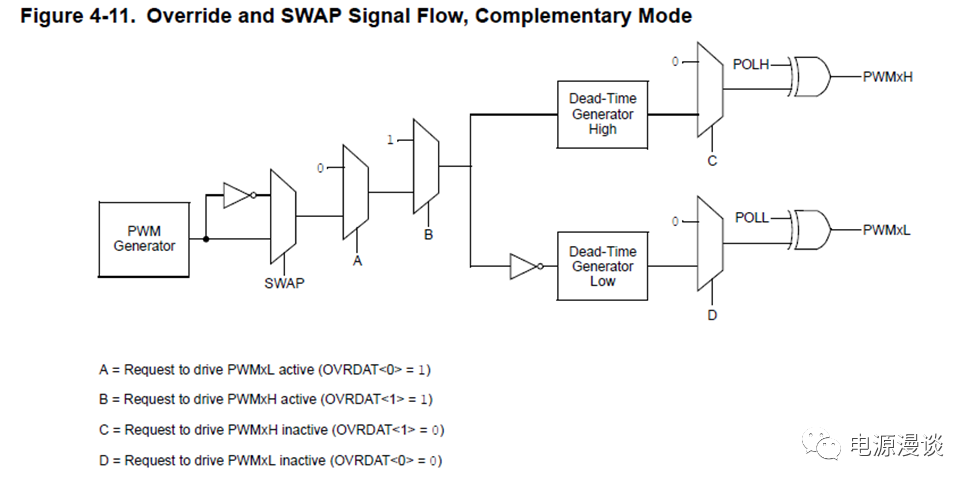

圖8 PWM 互補模式下的PWM PIN改寫行為的信號鏈

從圖上看，首先是pin SWAP操作起作用，然后是pin的驅動有效行為，接著是死區控制。這種方式的安排，可以讓無效狀態的優先級高于SWAP和有效需求，最后再把極性控制施加在輸出端。這里需要注意，極性控制是最后加在PWM輸出端控制的。

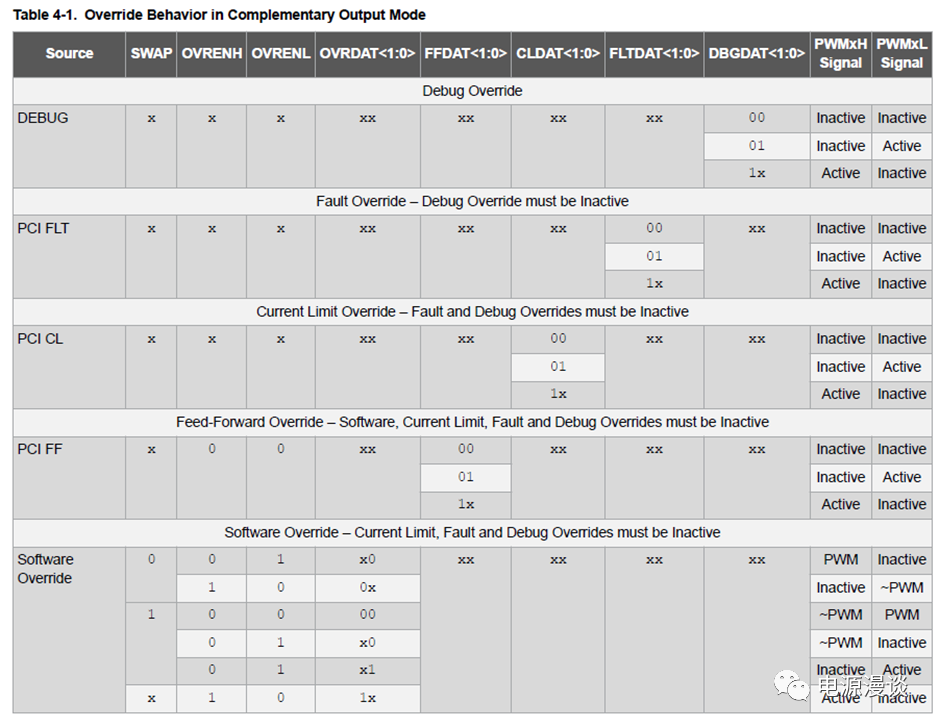

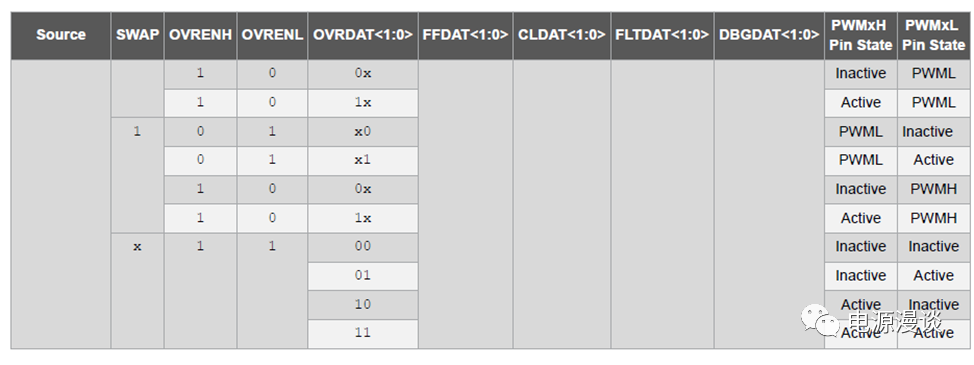

圖9 互補模式的改寫行為

可以通過以上表格來確定不同改寫行為對應的PWMxH和PWMxL的輸出。注意，在這個表格中，有效狀態是1，無效狀態是0，x代表不在乎這個pin的狀態，~PWM表示PWM的互補狀態。

二.獨立輸出模式的行為描述

接下來，我們討論一下獨立模式輸出。這種模式下在芯片內部，PWM產生器的輸出是同時連接在PWMxH和PWMxL的pin上的，二者輸出信號是一樣的，所以一般情況下只需要PWMxH就可以了，將PWMxL的輸出disable后，PWMxL可以作為GPIO pin或者其它外設的輸出來使用。

根據前述文章，PWM的運行模式和PWM的I/O輸出模式是相互配合使用的，當PWM運行模式設置為PWM邊沿獨立雙輸出模式時，而I/O輸出模式為獨立輸出模式時，則PWMxH和PWMxL的輸出是完全獨立的兩個PWM信號。由于PWMxH和PWMxL完全獨立，所以此時沒有死區的概念，對PWMxH和PWMxL的輸出狀態沒有什么限制，二者都可以被硬件或者軟件改寫。

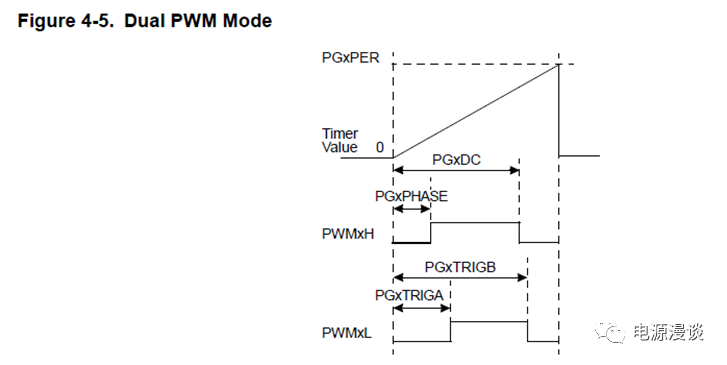

圖10 獨立邊沿雙輸出加獨立輸出模式

獨立雙輸出模式的輸出波形寄存器設置，請參考前述文章，數字控制芯片dsPIC33C的PWM運行模式簡析 ,這里不再多說。

三．推挽模式輸出

推挽模式實際上類似于獨立邊沿模式，但是推挽模式會將所定義的周期和占空比對應的波形重復兩次分別輸出在PWMxH和PWMxL上，重復的起點是SOC觸發（Start of Cycle）信號發出的時刻。EOC中斷事件和數據寄存器更新事件是在第二次的PWM結束后才進行。

圖11 推挽模式PWM輸出

由于PWM timer需要分別匹配PWMxH和PWMxL的信號，所以PWM timer也是重復兩次計時，從中可以看出，PWM的數據Buffer更新，也是在兩次PWM信號結束后才進行，EOC中斷也是如此。

基于推挽模式的特點，它一般用于有變壓器的拓?fù)鋺?yīng)用，通過推挽信號輸入可以確保在變壓器兩個方向上，施加對稱的占空比，因此可以確保沒有直接磁偏。值得注意的是，推挽模式電路中，可以通過STEER bit來確定是處在哪一個PWM timer的計時范圍內。具體來說STEER為0時處在第一個PWM時間內，STEER為1時，處在第二個PWM時間內。

在推挽模式中，不像互補模式可以設置死區，但是在推挽模式中，可以通過對PGxphase的設置，或者對最大Duty的限制可以避免PWMxH和PWMxL的直通短路。

圖12 中心對稱模式和推挽輸出模式的結合

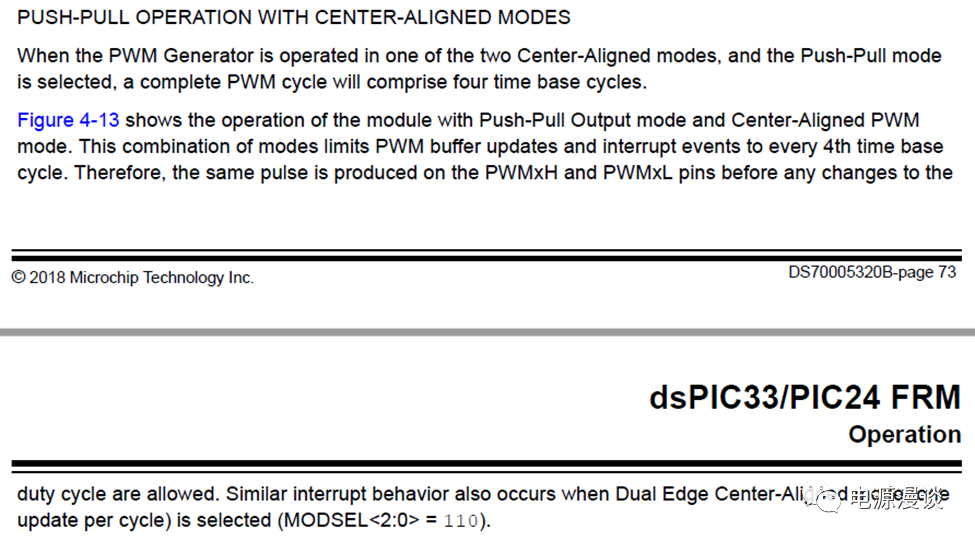

當采用中心對稱模式作為PWM運行模式時，輸出為推挽模式輸出時，那么PWM timer會重復四次得到一個完整的PWM波形驅動，此時對應的EOC事件中斷，和Buffer寄存器更新也是4次PWM Timer才進行一次，因此，這種情況下，可以在改變脈沖之前在PWMxH和PWMxL上得到相同的脈沖。

對雙邊沿中心對齊模式的單更新模式（MODSEL=0b110），也是相同的情況。雙邊沿中心對齊模式可以參考前述文章，數字控制芯片dsPIC33C的PWM運行模式簡析 ，這里不多說了。

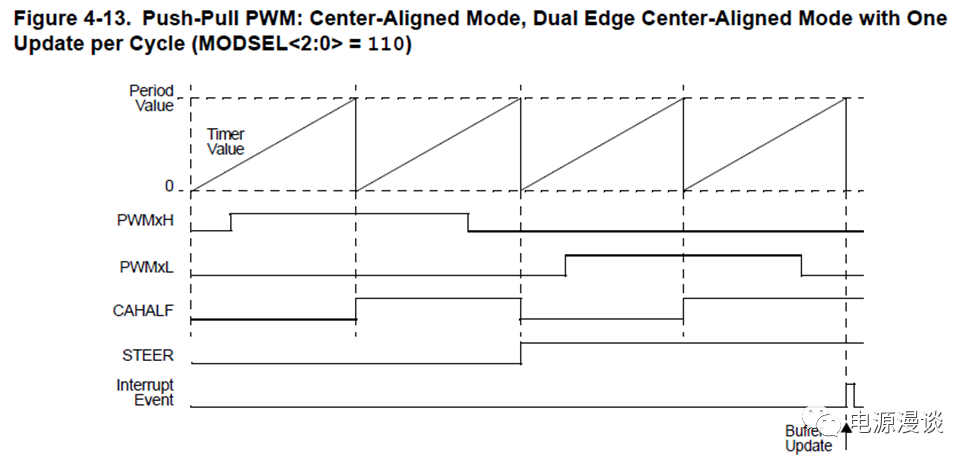

圖13 中心對齊模式加推挽輸出模式

注意在這種模式配合下，本身中心對齊模式中有一個標志位CHALF表示中心對齊模式的上升PWM timer還是下降部分的PWM timer，而在推挽模式下有STEER標志位，表示PWM輸出pin處在PWMxH還是PWMxL輸出部分，這兩個標志需要區分開來。總的來說，四次PWM timer會發生一次EOC中斷和Buffer寄存器更新。

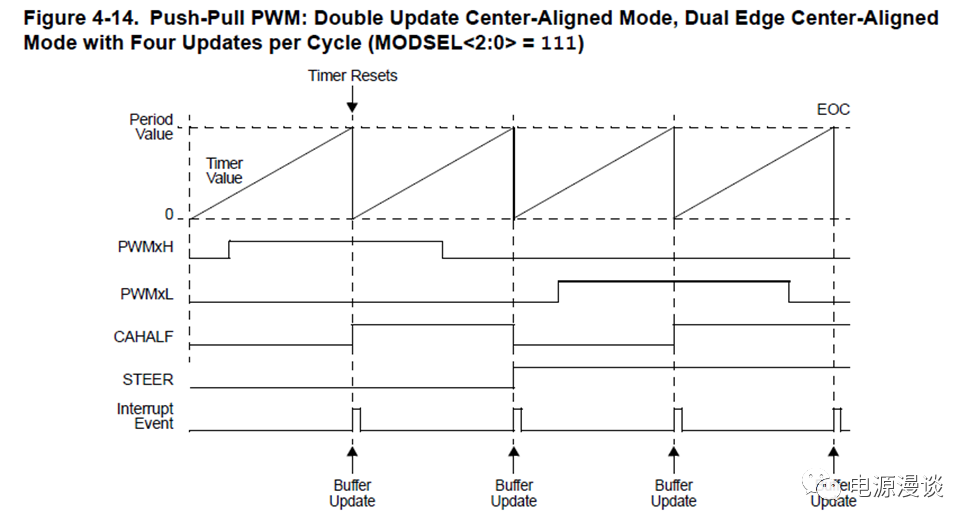

圖14 雙邊沿雙更新或者雙更新中心對齊加推挽輸出

在中心對齊模式雙更新，或者雙邊沿中心對齊模式雙更新模式時，將PWM I/O設為推挽模式時，每一次PWM timer都可以產生一次PWM的EOC中斷及buffer更新，這樣可能導致中心對齊模式的上升部分和下降周期部分的不對稱性，但是可以及時更新脈沖寬度，減小控制延時。如圖14所示。

在推挽模式下或者獨立輸出模式下，PWMxH和PWMxL的狀態沒有什么實際上的限制，可以通過軟件或者硬件改寫的方式，將輸出設為都有效，這是取決于外部電路需要的。但是在進行推挽輸出的更新時需要注意，由于外部電路的需要，PWMxH和PWMxL往往需要對稱的脈沖避免磁偏，那么盡可能在推挽模式PWMxH和PWMxL的脈沖都輸出后，再進行改寫。

當采用硬件PCI更新時，可以考慮將STEER信號作為事件輸出，然后輸入給PCI邏輯，此時就可以決定什么時候才更新。

圖15 推挽模式下的SWAP和改寫信號流

同樣的，可以根據圖15來了解推挽模式下的信號輸出流程，可以看到輸出極性還是放在最后，而SWAP還是放在最前面。

圖16 推挽和獨立輸出模式下改寫和SWAP行為

類似于互補模式，在推挽模式下，可以通過上述表格來決定PWMxH和PWMxL的輸出信號狀態。

這里給大家一個示例，當采用推挽模式輸出時，由于PGxPER的限制，PWMxH和PWMxL的輸出占空比是50%，當希望實現某一個PWM產生器的PWMxH和PWMxL的脈沖既滿足錯相180C，且占空比又能夠大于50%，則可以考慮用PWM1觸發PWM4，同時將PWM4H通過PPS映射到PWM1L上，那么此時表現出來的PWM1H和PWM1L即可以滿足大于50%的占空比，又滿足錯相180C的要求。

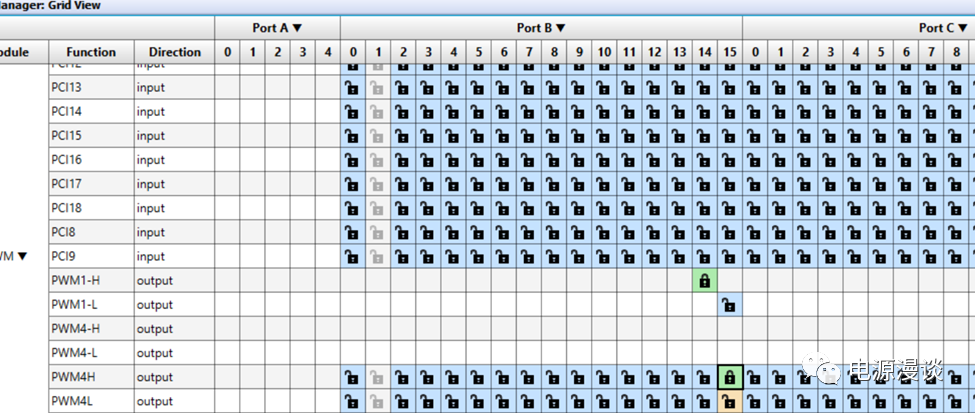

圖17 PWM4H的PPS映射

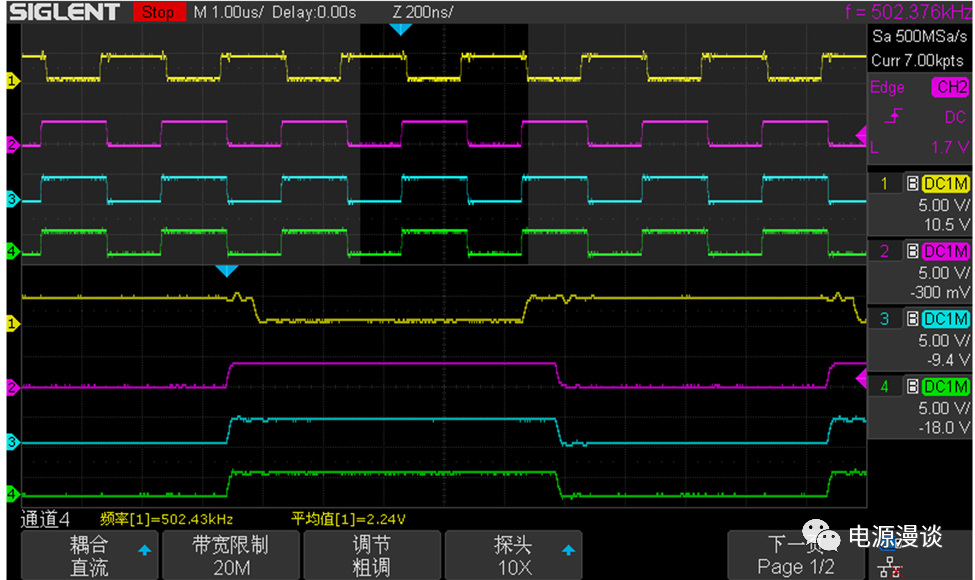

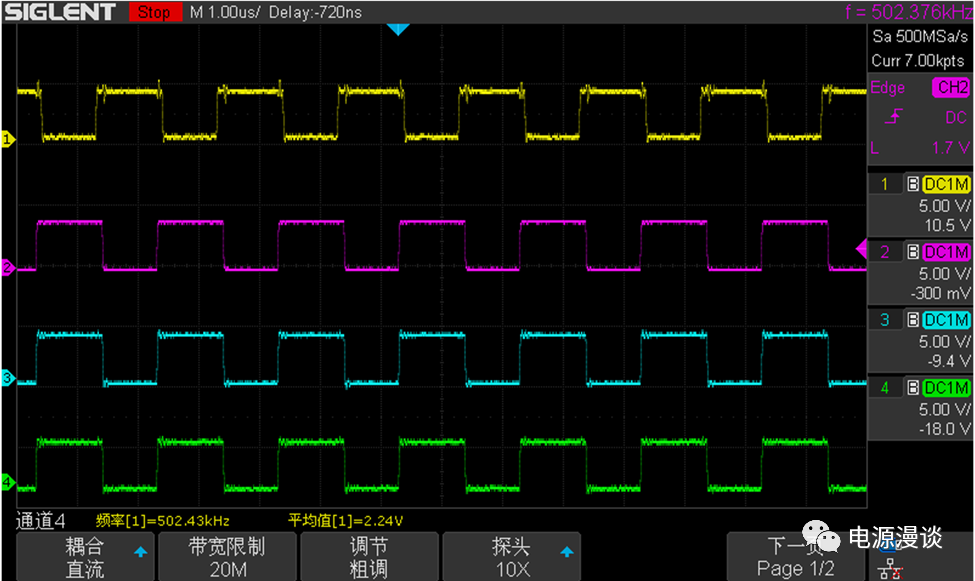

圖18 PWM1和PWM4組成的錯相且占空比大于50%的驅動波形

圖19 PWM1和PWM4組成的錯相且占空比大于50%的驅動波形（放大）

上述波形中CH1-PWM1H,CH2-PWM4H(PWM1L),CH3-PWM4H,CH4-PWM4L,其中CH2是PWM4H映射到PWM1L上的波形，PWM1和PWM4均為獨立邊沿模式運行，且I/O獨立模式輸出，PWM1H在1/2周期觸發PWM4H。

總結，雖然在MPLAB XIDE的MCC配置中，PWM運行模式和PWM輸出模式就只是簡單的兩個選項，但是深刻理解二者的運行原理，對解決一些問題很有幫助。
