當嵌入式系統在運行時，去處理一些內部數據是比較難的，一旦使用Debug工具調試斷點，則整個系統便會停下來，而無法監測到運行中的真實情況，本文介紹一種簡單的數據可視化工具Data Visualizer的使用，如圖1所示，類似于MCC工具，可以從MPLAB XIDE的Plugins中去在線安裝此插件,此處不做詳述。安裝好的視圖如圖2所示。

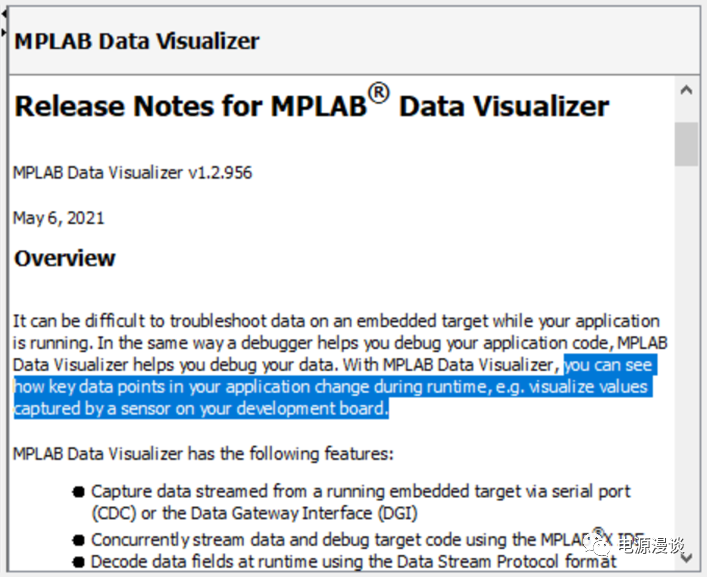

圖1 數據可視化工具的作用

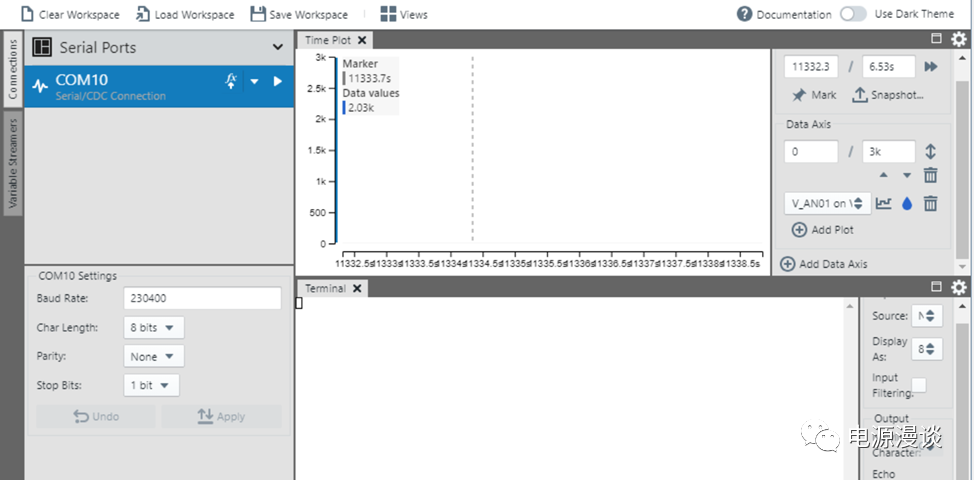

圖2 安裝好之后的Data Visualizer

一.嵌入式系統的創建

在使用Data Visualizer之前，我們先通過MCC建立一個工程，通過PWM1產生器信號PG1H信號，觸發ADC的專用通道AN0,在ADC AN0中斷中得到AN0在Demo板上的采樣值，同時在Timer1的中斷中去采用UART外設把數據發送到Data Visualizer的界面中去顯示。除此之外，我們也驗證一下使用Data Visualizer的基本串口終端的功能。

圖3 數據顯示實驗平臺

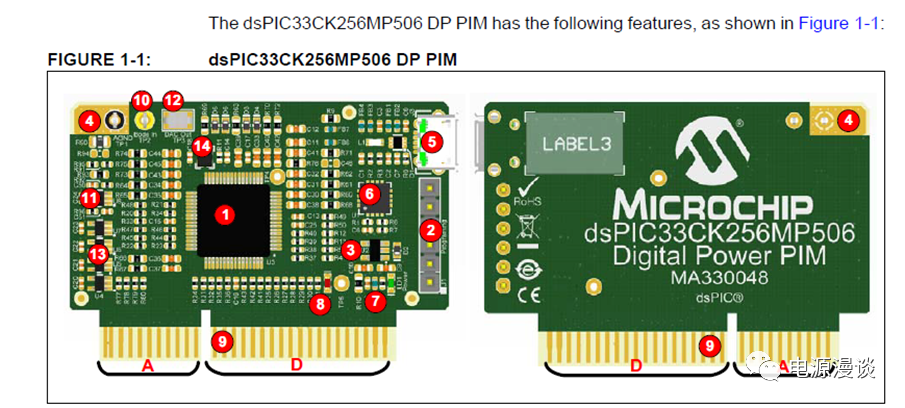

本文實驗均基于dsPIC33CK256MP506 Digital Power PIM 板，MA330048，如圖3所示。

圖4 主時鐘的配置參數

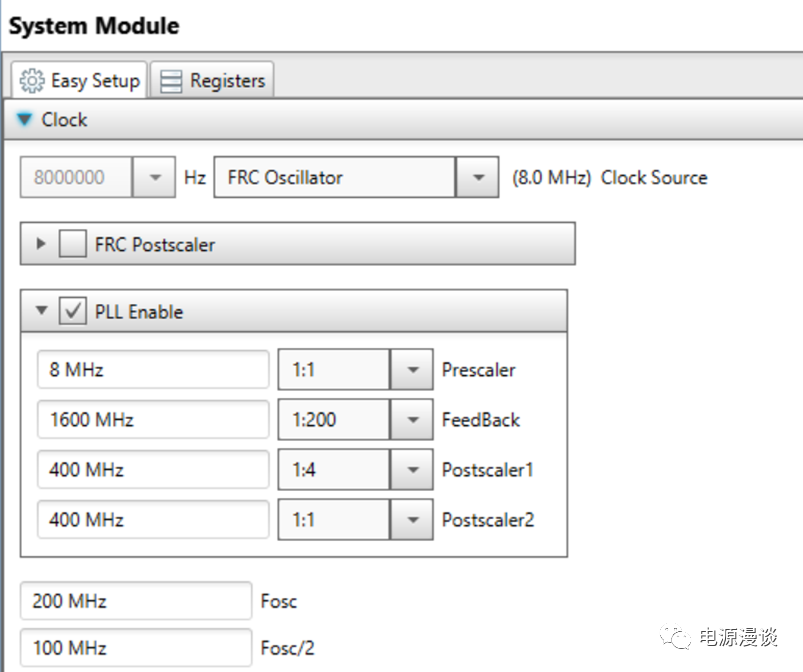

主時鐘的配置參數如圖4所示，采用內部FRC振蕩器，通過PLL適當配置可以達到100MHz的指令時鐘頻率，這里系統時鐘FOSC為200M.

圖5 輔助時鐘的配置參數

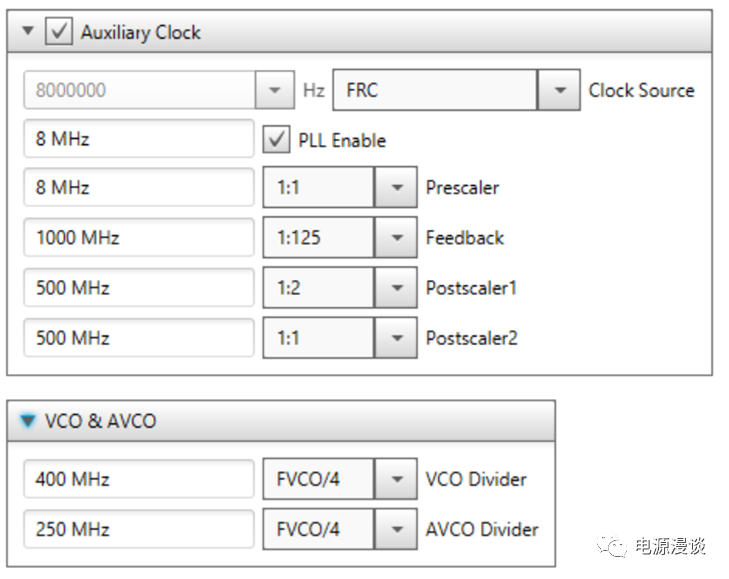

輔助時鐘同樣采用內部FRC振蕩器，通過APLL的適當配置達到500M的時鐘輸出，作為PWM模塊的輸入時鐘。此時我們注意FVCO/4為400M, 會用它作為ADC的輸入時鐘，將ADC內核時鐘配置為66.5MHz,以滿足小于70MHz的要求。

圖6 Timer1的配置參數

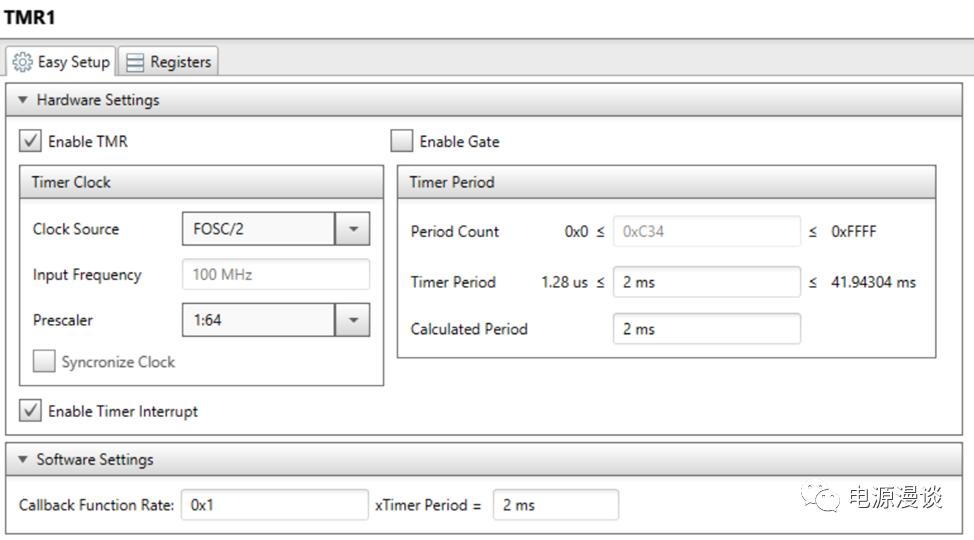

將定時器Timer1配置為2mS的周期，我們每一次中斷都會去將數據送到Data Visualizer界面。

圖7 UART的配置參數

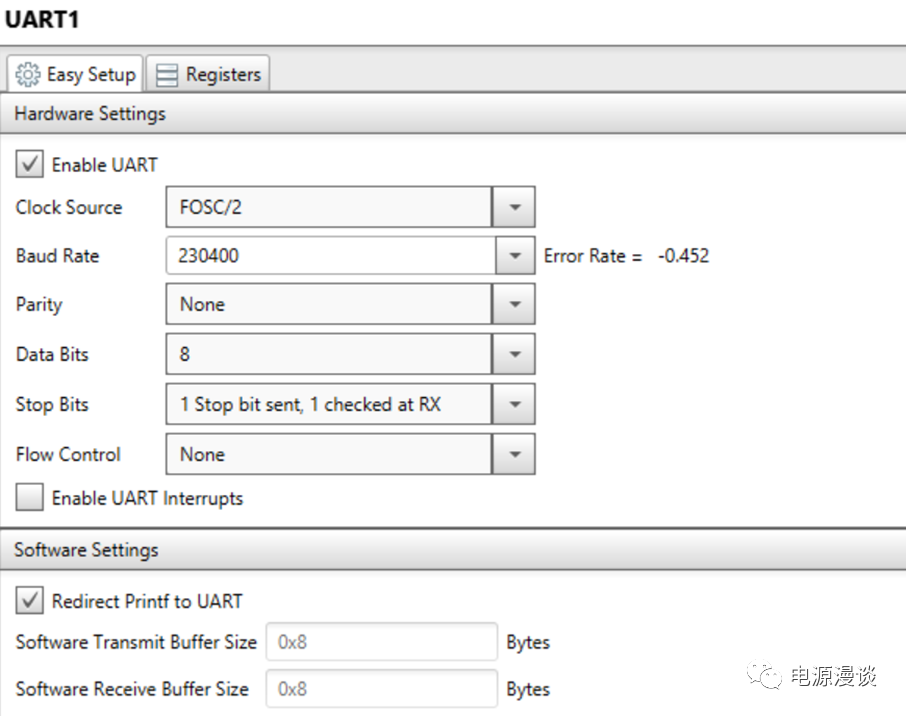

將UART1的波特率設為230400，并且重定位Printf到UART以便在代碼中使用Printf函數打印變量輸出。

圖8 pin腳基于Demo板設置

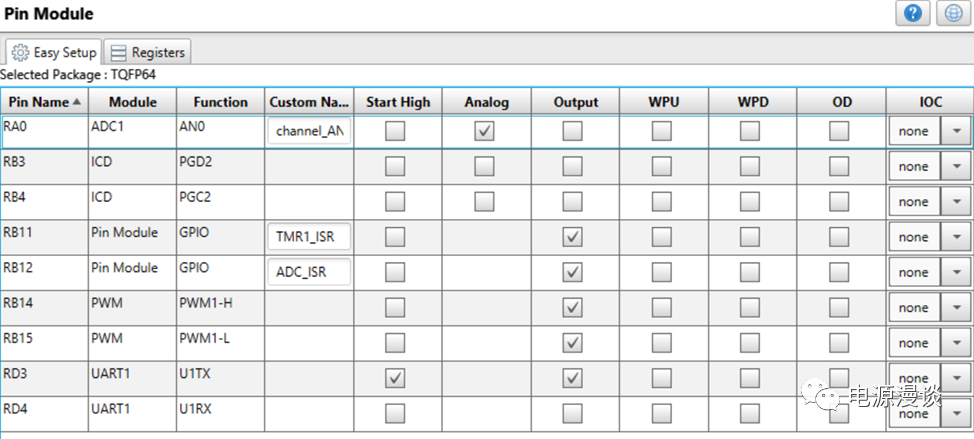

通過參考硬件Demo板的UART端口連接，在MCC中設置相應的端口，并使能UART的起始狀態為高。此處AN0為我們監控的采樣數據通道，對應板上的P2可調電阻電壓輸入。

圖9 全局中斷和ADC及Timer中斷的使能

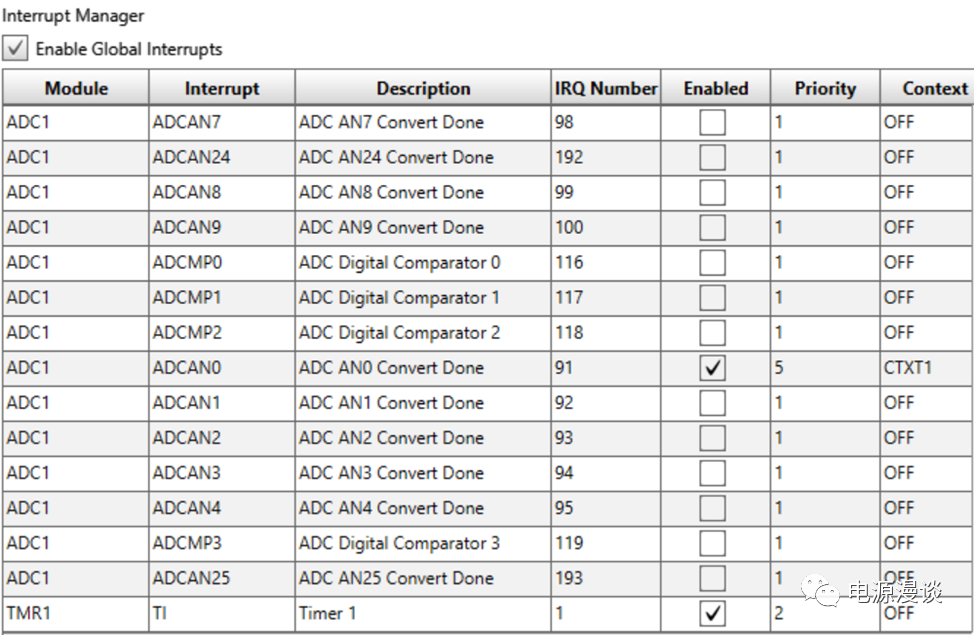

由于我們需要在AN0中斷中得到ADC AN0的500kHz頻率的周期采樣值，因此使能AN0的中斷，并設定高優先級，Timer1中斷設置為低優先級，且使能中斷。

由于篇幅和主題的關系，我們這里對PWM模塊和ADC模塊的配置不做詳細介紹，后續會專門通過相應的篇幅去介紹。

圖10 ADC中斷信號和PWM之間的關系

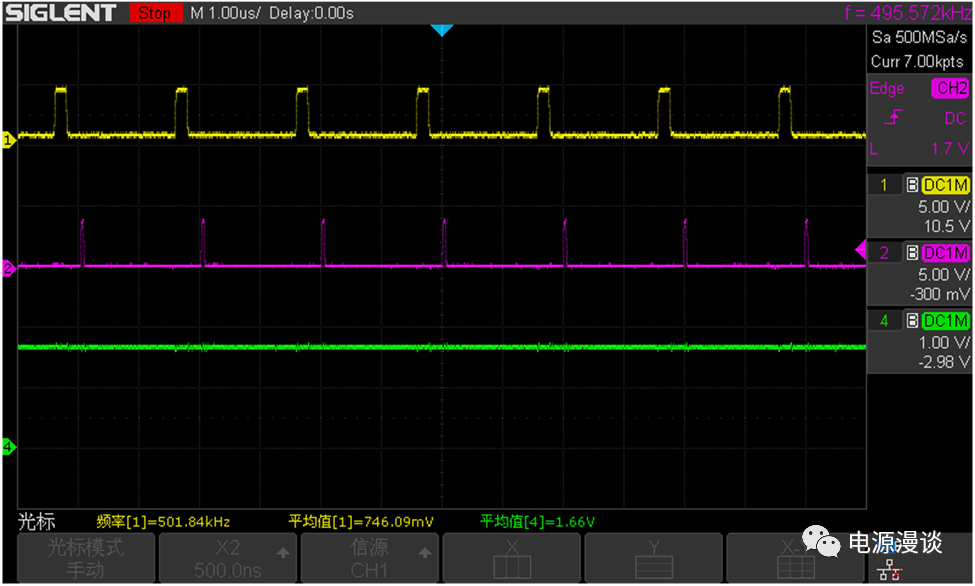

圖10中，我們測量得到的在500kHz的PWM（CH1）開關頻率下，每周期都觸發ADC AN0進入AN0中斷，進行RB12翻轉(CH2)，而CH4為AN0的電壓值1.66V,此時dsPIC33CK的供電為板上的LDO輸出3.3V.

圖11 Timer1中斷的翻轉信號

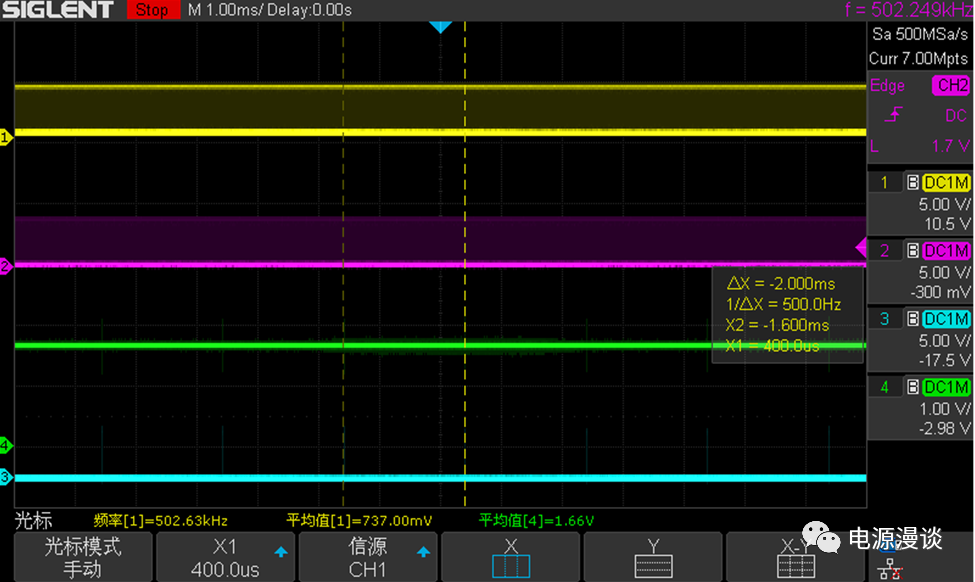

在圖11中，我們測量得到Timer1中斷的翻轉信號RB11（CH3),每次中斷都會翻轉，所以其翻轉周期和Timer1設定的周期2ms相同。

二.在Timer 1中斷中進行串口終端數據的發送

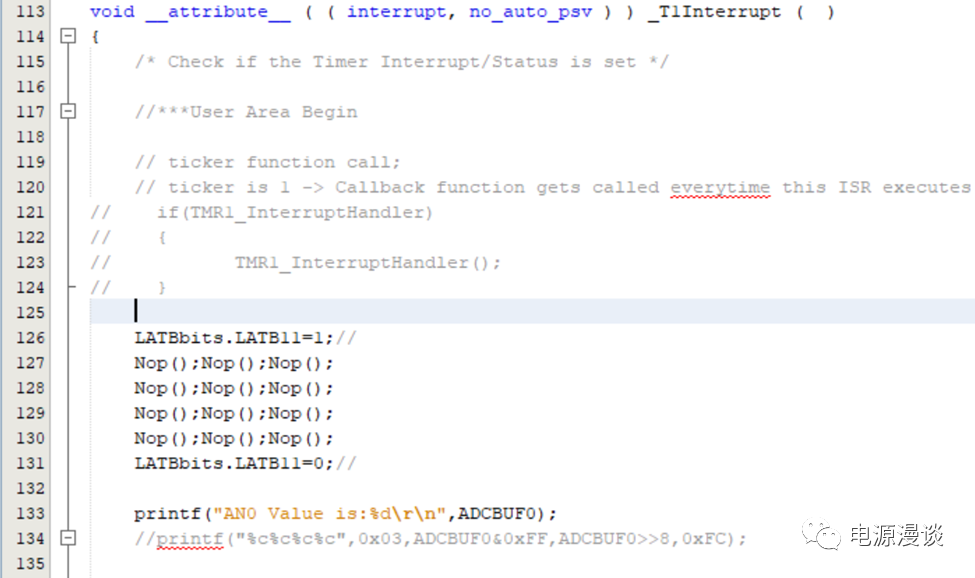

圖12 Timer1中斷中將數據發送到Data Visualizer終端

圖13 串口參數設置窗口

燒錄程序后，當接上Demo板串口數據線，拔掉編程接口線并將編程器PICkit4移除板子連接避免相互影響，由于板上自帶USB轉串口接口器件，因此會自動識別串口號為COM10,設定Baud Rate為230400和MCC配置保持一致，并檢查其它默認配置和MCC串口配置一致，否則打印出來的可能是無意義的亂碼。

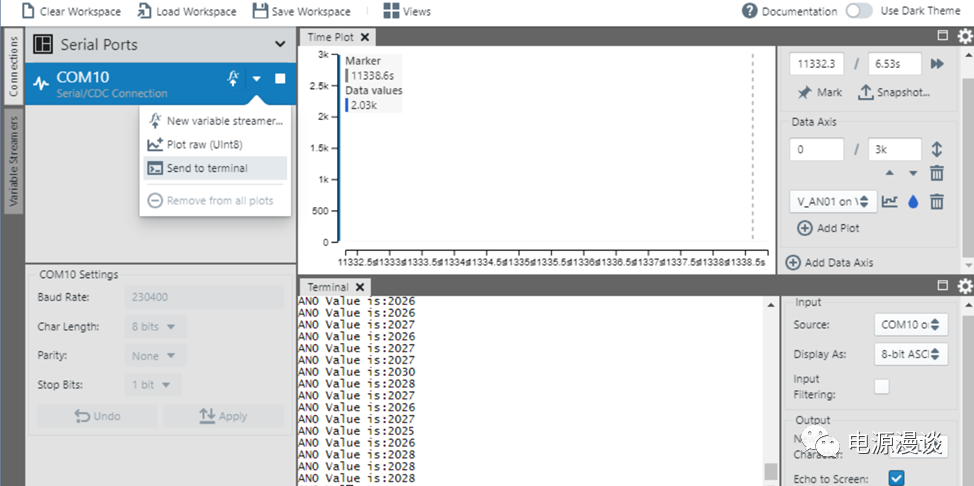

圖14 串口數據發送到終端

在上圖14中，選擇COM10右側的下拉選項中，選擇Send to Terminal，并且在右側窗口中，選擇正確的數據源COM10,設置為8bit ASCII碼，則可以觀察到如截圖中的期望的數據結果。

三．在Timer1中斷中發送數據流到Data Visualizer圖形顯示窗口

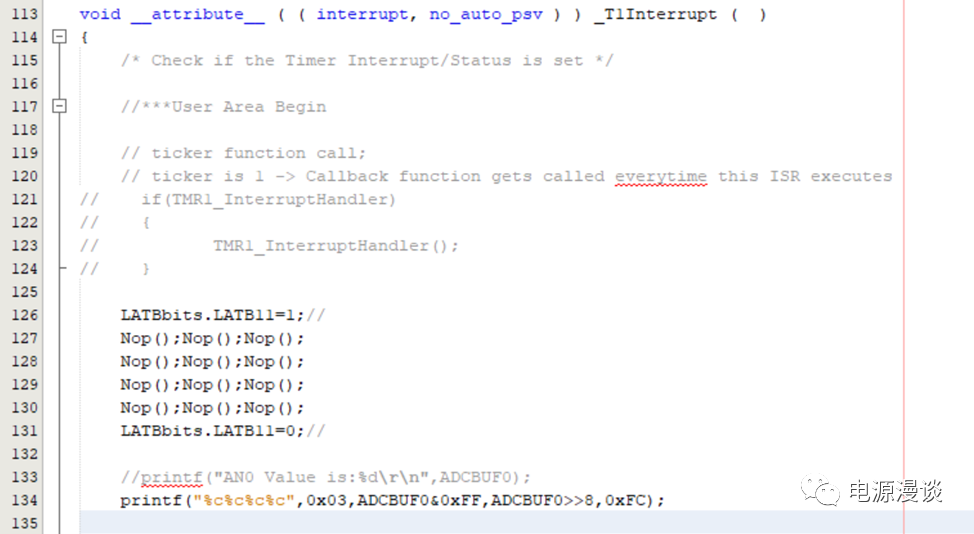

圖15 在Timer 1中斷中進行數據流發送設置

圖16 數據流封裝的幀格式解釋

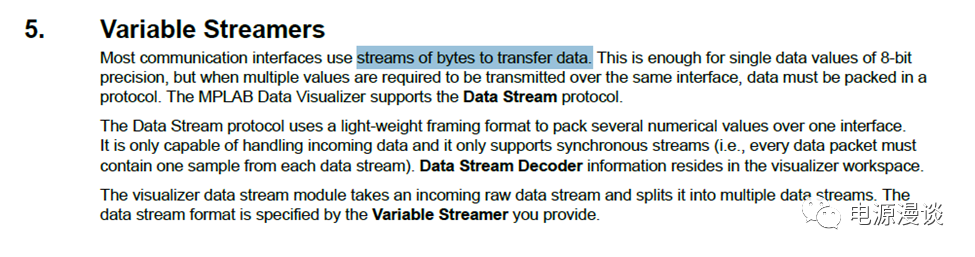

大多數數據通信界面使用字節流去做數據傳輸，當需要傳輸多個字節的數據時，需要對數據進行一定的封裝，Data Visualizer得到原始數據后，進行封裝為多個數據流，數據流的格式取決于用戶的定義。

圖17 Data Visualizer目前支持的變量數據類型

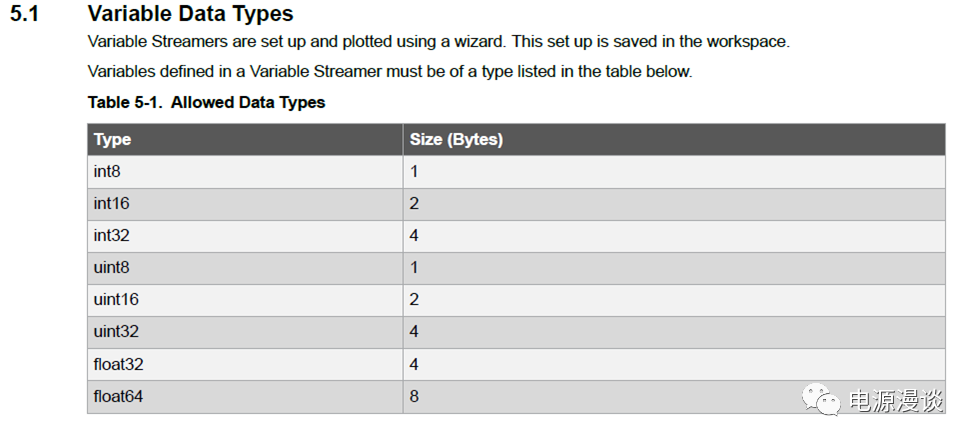

目前此數據顯示工具支持的數據類型如圖17所示，這里我們用到的是16位的無符號ADC數據，表示單端無符號數據采樣值。

圖18 數據流的格式說明

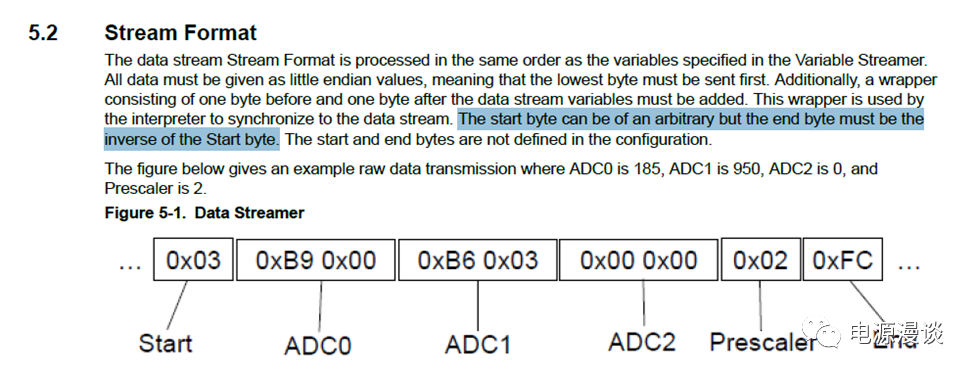

在具體執行數據發送時，最低位的字節先發送，高位的字節后發送，由一個起始字節和結尾字節組成一個封裝結構，采用這個封裝結構去幫助解釋器同步數據流。起始字節可以是任意的字節，結尾字節是起始字節的反碼字節。

燒錄代碼后，連接串口USB線，移除PICkit4和板子和電腦的連接，打開Data Visualizer界面。

圖19 將數據流發送到Data Visualizer并圖形顯示

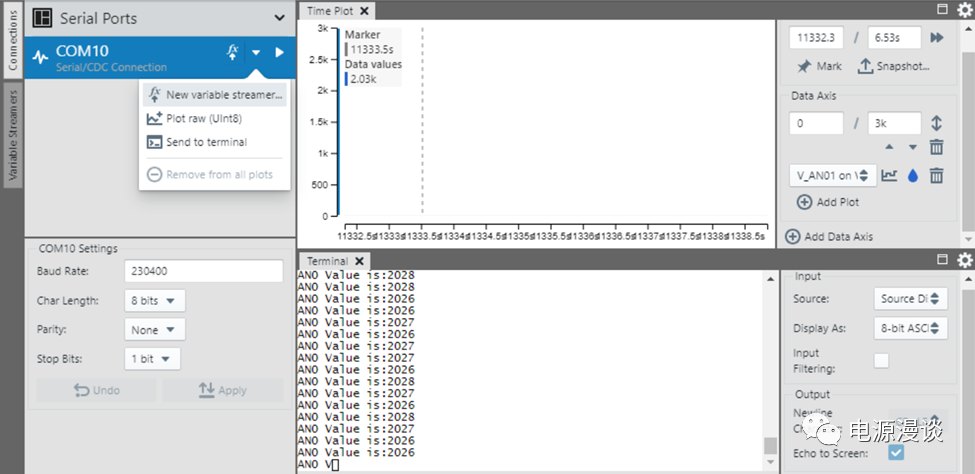

如圖19選擇COM10 右側的New Variable Streamer選項，打開數據流結構設置界面。

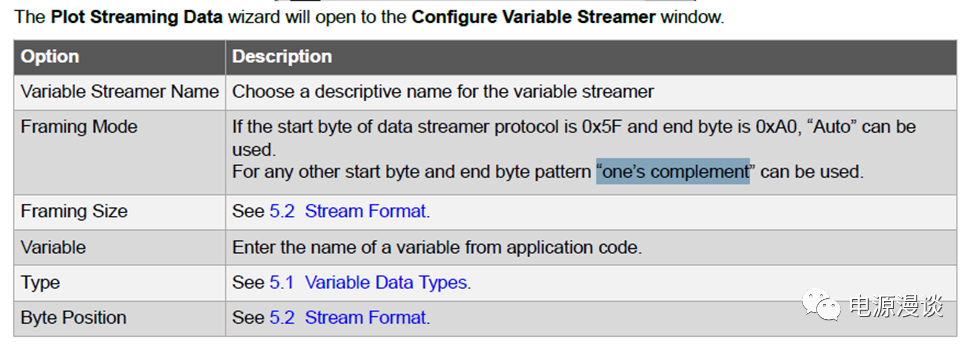

圖20 數據流格式設置要求

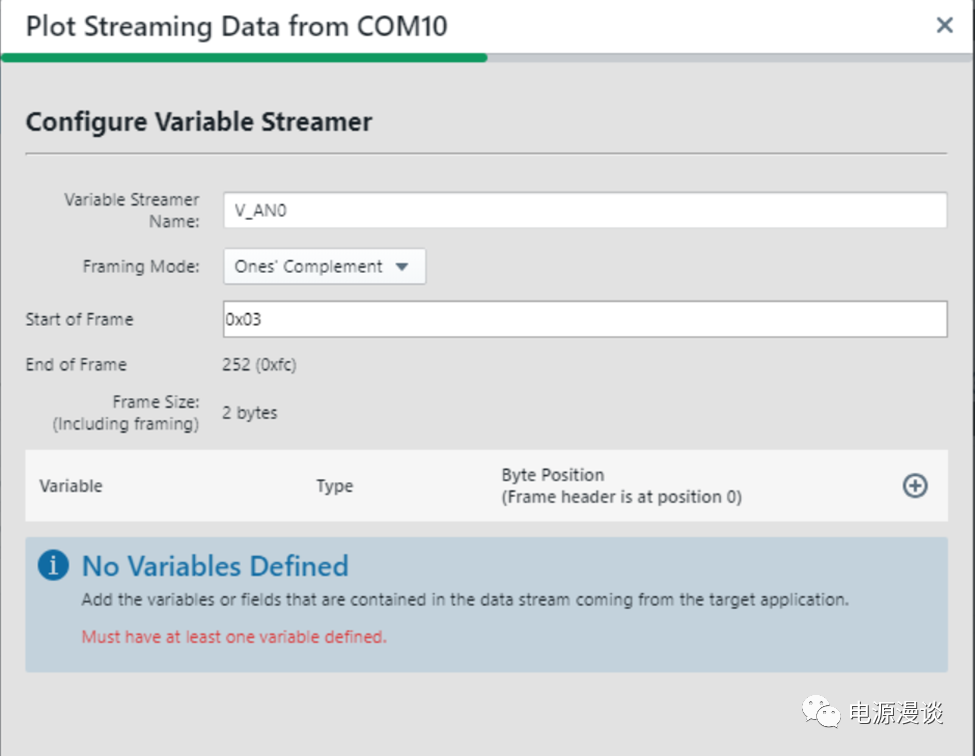

圖21 數據流設置界面

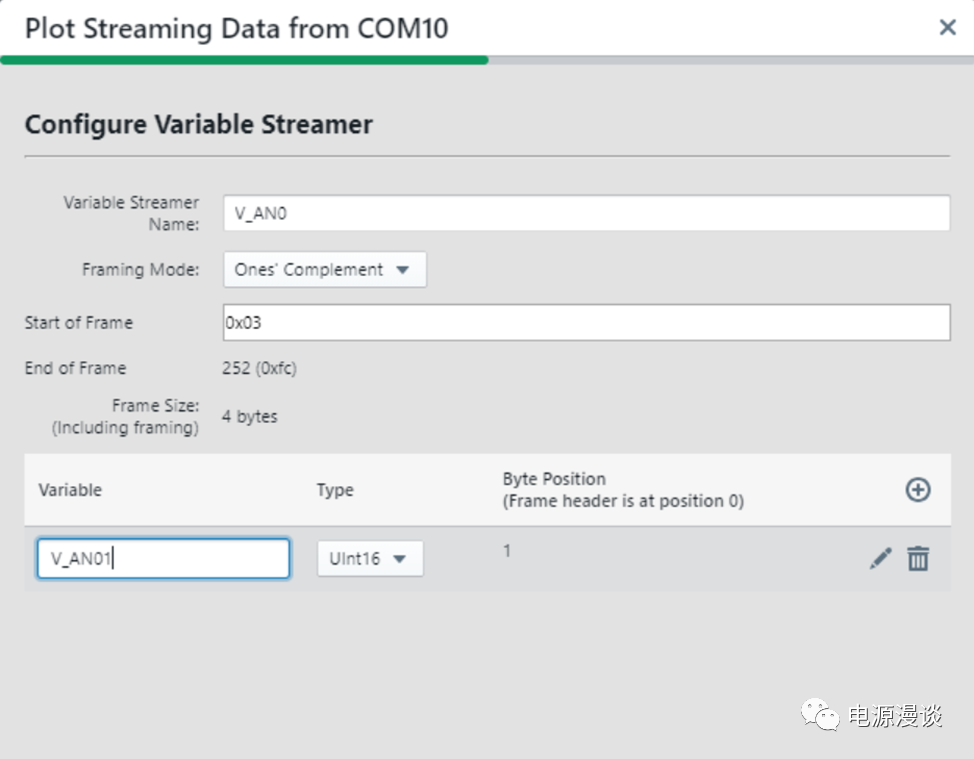

除了給數據流命名之外，由于起始字節為0x03，則需要設置幀格式為One’s Complement,并寫入起始幀字節數據，界面自動得到結束幀字節為0xFC。

圖22 添加變量名稱及類型

這里我們只傳輸一個16位無符號數據即可,并選擇相應的數據顯示軸格式。

圖23 Data Visualizer中的數據顯示

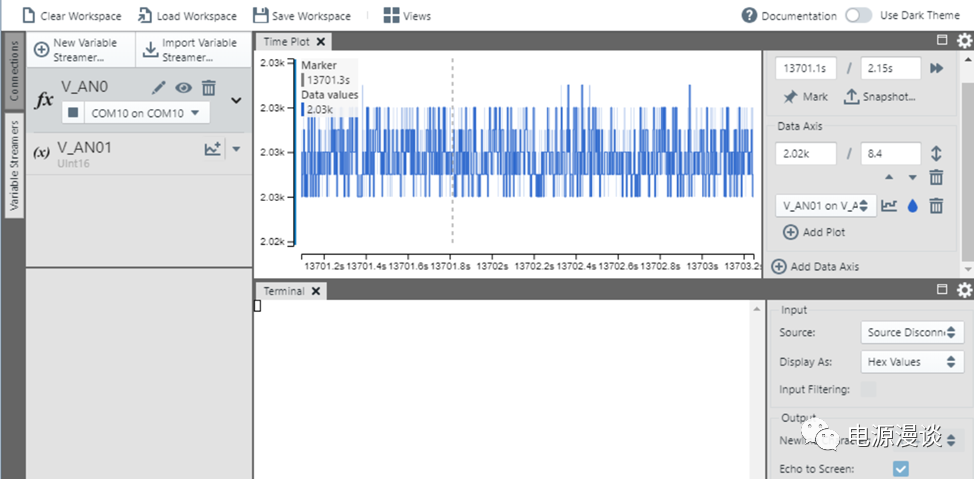

注意左側選擇正確的數據源，此處為COM10,下面數據終端中的原有數據可以清零，并且設置為斷開數據源。此時上面窗口顯示正確的數據圖形顯示，此處由于是數字電位器設定的ADC采樣電壓，因此有一些小的波動。

圖24 數據縱縱坐標設置合適范圍

當從曲線左側的設置按鈕中進入，可以設置相應的數據顯示范圍，如圖24所示。

圖25 調整數據范圍后的數據顯示

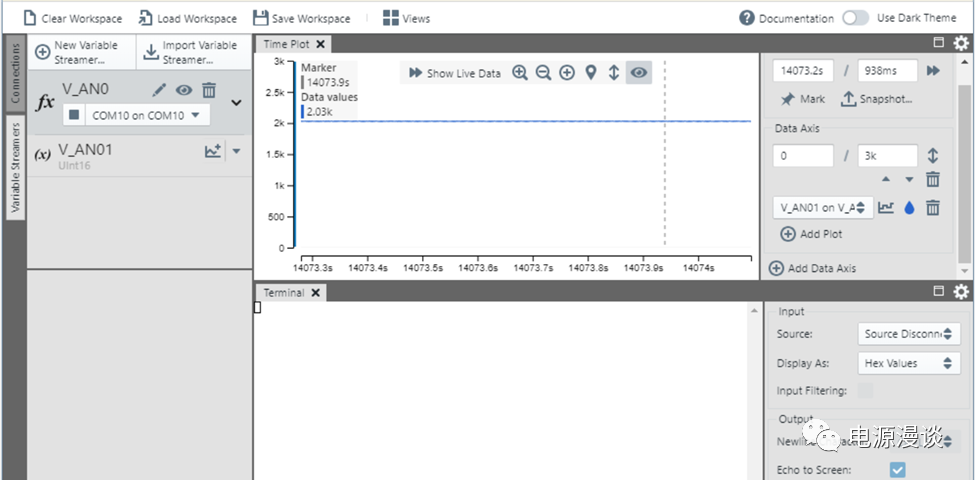

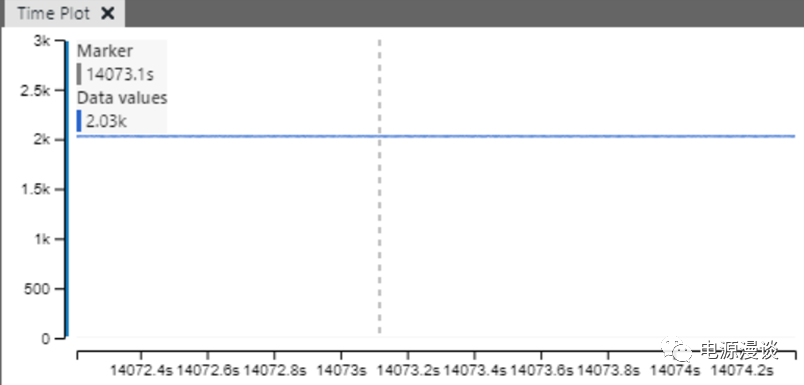

此時顯示的數據為2.03k，很接近實際的電壓1.65V對應的ADC采樣值2048.

圖26 鼠標滾輪調整橫坐標范圍及精度

當采用鼠標滾輪調整橫坐標時間單位時，可以看到右側的窗口的數據同時跟隨變化，實時顯示。

相關Printf的典型轉義字符及數據說明符順便列到下面，必要時供參考，注意在使用時 #include.

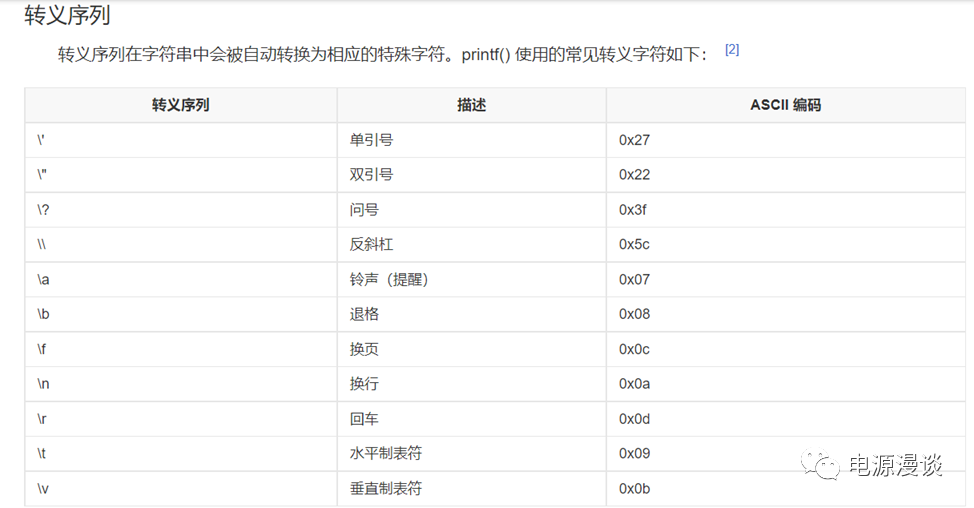

圖27 Printf函數轉義字符

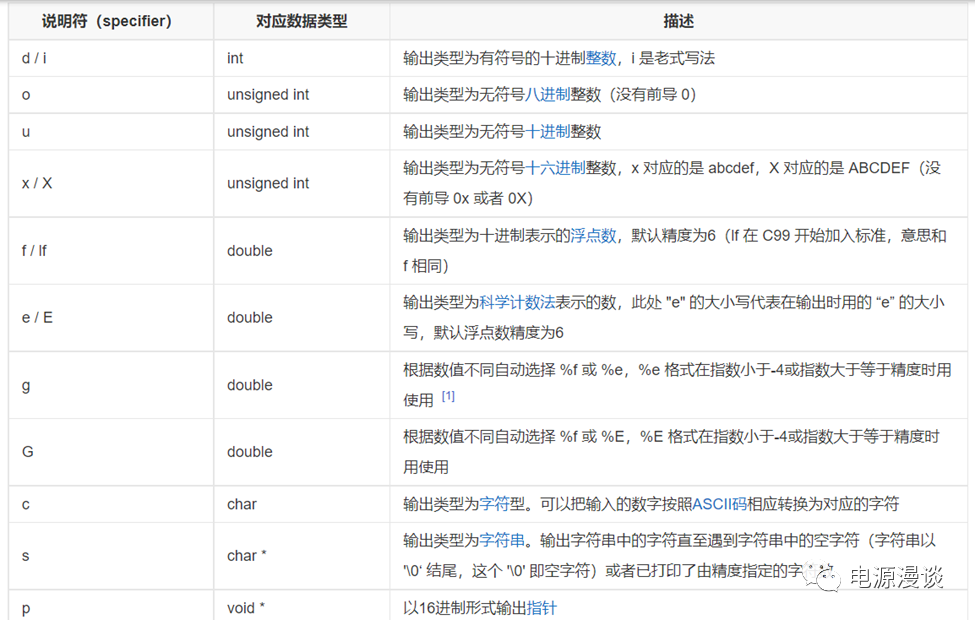

圖28 Printf典型數據說明符

總結，本文基于PWM觸發ADC采樣電壓為例，通過串口UART將數據在Timer1定時器中斷中發送到串口終端進行數據顯示及圖形化數據顯示，方便在嵌入式系統中進行系統數據的監查。
