SiC mosfet的應用目前來看非常廣泛，包括充電樁，車載及便攜式OBC，光伏及儲能系統等，在SiC電源系統的設計中，驅動電壓VGS的選擇非常重要，它決定了是否可以充分發揮SiC mosfet的性能優勢，本文就這一話題做一個詳細探討，對SiC mosfet的驅動電壓做一個推薦的同時，也回答一些關于驅動電壓變化導致的器件性能變化的影響的問題。

一.基本概念定義及驅動電壓影響因素

不同廠家對SiC mosfet的門級驅動電壓的規格定義都不盡相同，但是大多數都會包含以下參數。

VGS,加在mosfet的門級和源極之間的電壓，VGSon，穩態時用于開通mosfet的VGS電壓，VGSoff，穩態時用于關斷mosfet的VGS電壓，VGSmax，廠家允許的最大加在門源極之間的穩態驅動電壓,包含正的值和負的值，VGS-OP,廠家推薦的穩態運行的VGSon和VGSoff值。

有些規格書不像Si mosfet一樣指定應用的VGSon和VGSoff，意味著不同的應用可以選擇不同的驅動電壓值。

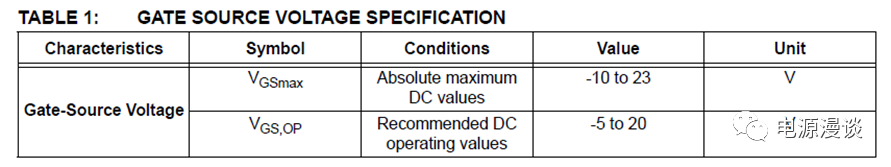

圖1 SiC mosfet的門源電壓推薦值

以Microchip的SiC mosfet為例，最優的推薦的門級驅動電壓，VGSon是+20V,VGSoff是-5V,但是做一定驅動電壓的減小，也是可以允許的，且器件可以很好的工作，但是系統設計者需要辯證的考慮驅動電壓降低帶來的影響，如損耗及其它方面。

首先，我們概括性的說一下降低驅動電壓變化帶來的影響的方面，

A，最直接的影響是，增加了導通電阻Rdson，這會導致導通損耗的增加，

B，減小了峰值電流的通流能力，即飽和電流的能力，

C，延長了器件短路耐受時間，

D，擴展了門級氧化物的壽命，

E，相同的門級電阻條件下，增加了開關損耗，

接下來，我們會詳細討論這些方面的影響。

二.SiC mosfet的Rdson受溫度及驅動電壓影響

以下圖2所示的四個曲線，是基于20V驅動電壓，25C下歸一化Rdson，隨著結溫Tj的增加，我們看看器件的Rdson如何變化，這里四個曲線代表Micochip不同電壓等級的最大的器件Die的SiC mosfet產品，700V/15mohm，1200V/17mohm,1700V/35mohm,3300V/25mohm等產品。

通過這些曲線，我們可以得到如下的一般結論，

A，隨著溫度的增加，SiC mosfet的Rdson增加的比Si mosfet少，

B，Microchip的SiC mosfet在抬高結溫下，比競爭對手產品增加的Rdson少，

C，在18V驅動電壓下，Rdson增加的非常少，尤其在高結溫下甚至于會降低Rdson，

D，在15V的驅動電壓下，Rdson增加的較多，尤其是低的結溫下，

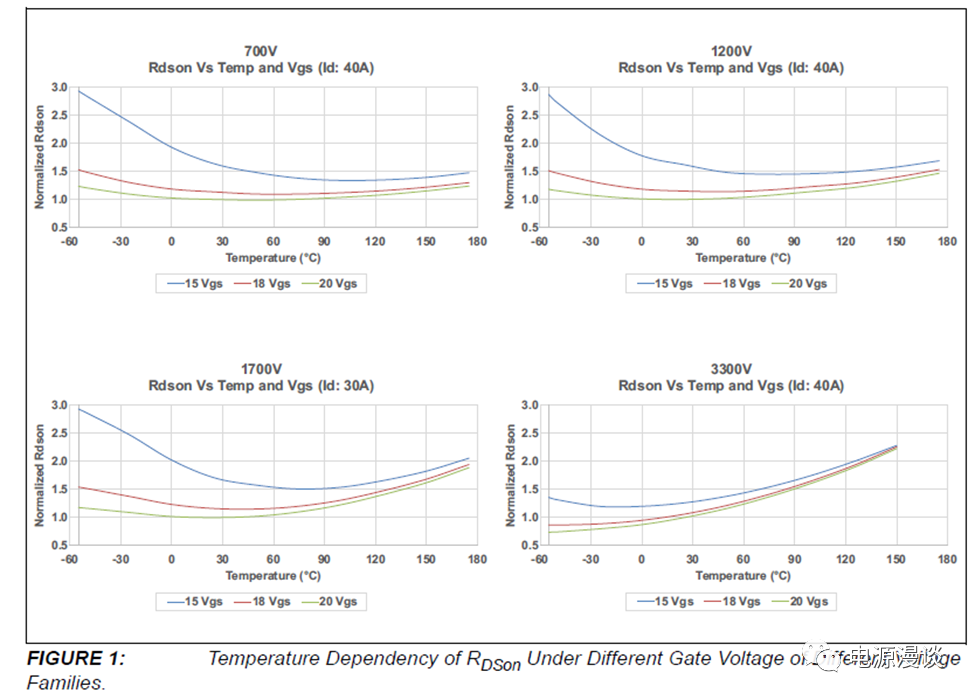

圖2 在不同的驅動電壓下Rdson受溫度的影響

這里我們也討論一下驅動電壓+20V的由來，為什么會選擇+20V作為優化的驅動電壓呢？

首先SiC 是一種寬禁帶器件，因此相比Si mosfet，需要較高的電場去驅動SiC mosfet器件，那么通過增加VGS電壓，是一種簡易的方式，但是需要特殊設計原有的Si mosfet的驅動芯片，同時，減小門級氧化物的厚度，也是改善驅動難度的一種方式，但是這會導致比較容易產生失效。當然，增加die的面積，是一種增加驅動電流的方式，但是會增加成本，因此，最終的各方折衷是采取+20V的驅動電壓VGS.

接著，我們討論一下降低驅動電壓對Rdson的影響，當降低驅動電壓后，設計者需要考慮在自己關心的結溫Tj范圍內，Rdson的變化是否可以被應用接受。

這里，我們提供一些Microchip的SiC mosfet生產測試數據，實驗證明，18V的驅動電壓，可以得到和20V驅動電壓較一致的Rdson數據，例如，在1200V的SiC mosfet上，在175C結溫時，18V的驅動僅僅比20V的驅動電壓時高出4%的Rdson，這是可以接受的變化。

進一步的變化VGSon為15V,則它的Rdson的變化會比20V驅動時高達4倍，并且這個值和VGSth有關，因此，我們不推薦采用15V驅動電壓，如果一定要選擇15V驅動電壓，那么需要對Rdson進行更大設計裕量的選擇。

對于器件并聯這個話題來說，我們從圖上可以看到，當SiC mosfet的驅動電壓小于20V時，在一定的結溫范圍內，其Rdson溫度系數變?yōu)樨?fù)溫度系數。這里舉一個例子，700V耐壓的SiC mosfet，在15V驅動電壓下驅動，在高達80-100C范圍內，其表現為負溫度系數的Rdson，設計者為了確保并聯mosfet的均流特性，所以，采用18V的驅動是最可行的方式。

三.SiC mosfet最大電流能力受驅動電壓的影響

圖3 不同驅動電壓下的電流能力

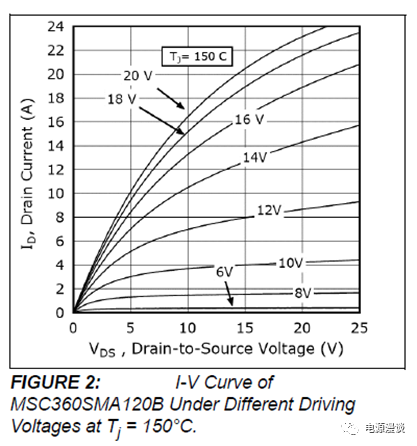

從圖上看，當采用不同的驅動電壓時，當驅動電壓較低時，從I/V曲線上看，溝道不能完全打開，因此其電流能力受到限制。

這里圖中表示的是MSC360SMA120B這個1200V的SiC mosfet，在Tj為150C時的驅動電壓影響，可看出18V驅動和20V驅動之間的I/V曲線差異非常小，而16V驅動和20V驅動之間的差異就比較明顯了。

在低電壓驅動時，由于電流能力的減弱，設計者需要對過流保護點進行重新考慮。器件的小信號跨導，gm，在較低的VGSon時，會變得較大，這個影響可能導致開關的不穩定性，因?yàn)?/span>VGS在較高的VDS電壓下處在一個中間范圍，這會導致短路事件（考慮到峰值電流決定于VGSon的精確的值和持續時間）。

四．SiC mosfet驅動電壓對短路耐受時間的影響

根據前述部分所示，降低VGSon時，最大電流能力將受到限制，短路時的最大電流能力也將受到限制，這將導致器件較長的短路電流耐受時間。

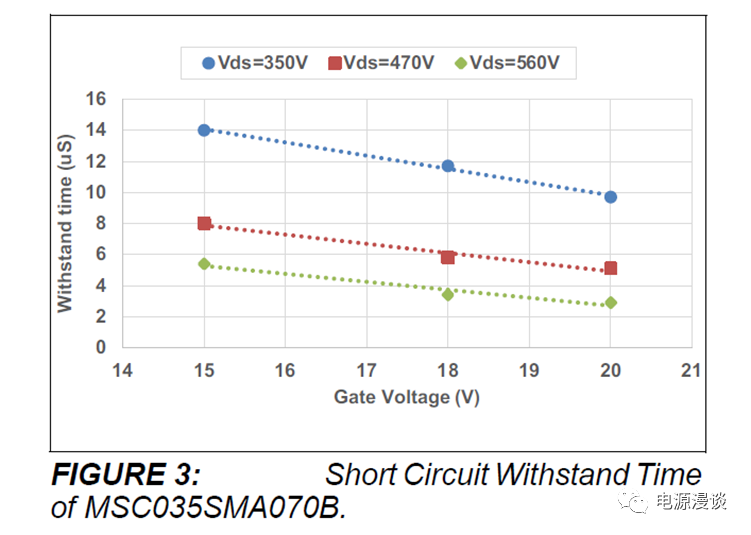

接下來這個例子，我們以MSC035SMA070B為例，測試VDS在350V,470V,560V的時候，及VGS在20V,18V,15V的情況，可以看出對短路電流耐受時間SCWT影響最大的是漏極電壓，其次是門級驅動電壓。

圖4 MSC035SMA070B的短路耐受時間測試

從圖4上看，漏極電壓越大，則短路電流耐受時間越小，這是合理的趨勢。同時，門級電壓越大，溝道開通越充分，則短路電流耐受時間越小。

當在系統應用中，發生短路情況時，我們需要一些考慮。在規格書顯示的短路耐受時間，是一個器件發生失效的典型時間，之后器件將失去正常的功能。在現實應用中，一般失效發生于器件關斷后，余下的熱量會導致相關的損壞。

現實中更合理的需求可能是，在一定次數的短路時間之后，一定個數的器件依然在工作。通過增加器件的size，或者采用多器件設計，可以實現在減小的電流水平下，擴展器件的短路耐受時間。

五．SiC mosfet的驅動電壓和設計壽命的關系

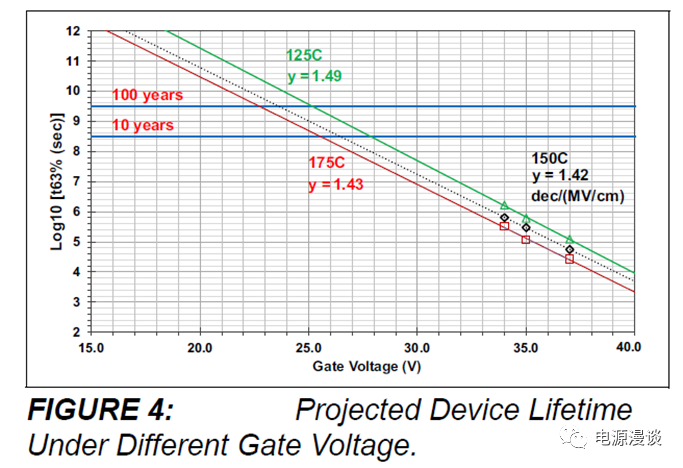

圖5 器件設計壽命和門級驅動電壓的關系

從上圖可以看出，隨著門級電壓橫坐標和三條曲線上的溫度的增加，門級電壓越高，溫度越高，則設計壽命越小。從圖上也可以看出，當門級電壓每增加2.5V時，則設計壽命（縱坐標對數坐標）將減小一個數量級。上述結論在很寬的工作范圍內都是成立的，這是一個磨損機制，在時間的積累上去累積失效。

根據相關研究，門級氧化物的壽命，主要取決于穩態的門級驅動電壓，對于穩態的門級驅動電壓，基于器件的設計壽命，推薦最大23V的最大門級額定電壓。

一般來說，VGS的瞬態過沖不會影響器件壽命，源于它們短暫的周期。這里給大家舉一個例子，假定一個方形的20ns的25V過沖,施加在一個正常驅動電壓為20V的器件上，從氧化物壽命圖來看，在那個脈沖期間，氧化物的衰減率是80倍，然而，實際的開關頻率是100kHz，因此占空比因子是0.002，相應的應力是僅僅0.002*80=16%。

實際上，瞬態的VGS在封裝的pin上很難觀察到，門級和源極上的引線電感導致測量實際的門極電壓過沖很困難，由于門級大電容的存在，門級驅動信號正常時總是過阻尼的，過沖電壓常常不是一個問題，這是非常容易在仿真中觀察到的。

總的說來，門級驅動電壓對SiC mosfet的性能影響主要如下：

Microchip的SiC mosfet可以在18V的驅動電壓下運行，相比于最優化的20V驅動電壓來說，僅僅有非常小的性能損失。從上面的圖3可以看出，在常溫25C下，Rdson增加的較多，而在高結溫100-150C間Rdson變化很小。

通常如果die是熱的話，不會由于常溫下Rdson增加導致的導通損耗而受損失。

由于驅動電壓的降低，采用相同的門級串聯電阻的話，開關損耗會進一步增加，而采用較低的驅動電壓時，器件的飽和電流會降低，所以導致的積極的方面是器件短路耐受時間會增加。

更重要的是，采用18V以下的驅動電壓時，Rdson會有較大變化，因此會帶來一定的風險，因此不推薦，如果要用這樣的驅動電壓，那么需要為Rdson做很大裕量的設計。此時，在器件并聯時，尤其是低結溫下，器件的均流將是一個不得不面對的問題。

六.SiC mosfet關斷驅動電壓VGSoff的設計

對于SiC mosfet的關斷電壓這一話題，首先，Microchip的SiC mosfet是常閉狀態的晶體管，在穩態時，為了保持開關關斷，本身是不需要負壓的。負壓驅動的使用，主要是為了在瞬態時降低開關損耗，加強開關的穩定性。

具體來說，源極的寄生電感會延緩關斷的過程，負的驅動電壓是為了避免這一影響，同時，負的驅動電壓可以提供更多的關斷信號裕量，避免由于開關瞬態導致的誤開通。事實上，負壓關斷在Si 的IGBT產品上已經用了十多年，它并非專屬于SiC mosfet產品。

在更為復雜的SiC 模塊上，分布式的晶體管結構，將需要更高的VGSoff電壓，以避免開關的不穩定性，相對而言，單個分立器件的設計，僅僅需要一個小的負壓關斷信號。

七．SiC mosfet的三象限導通性能

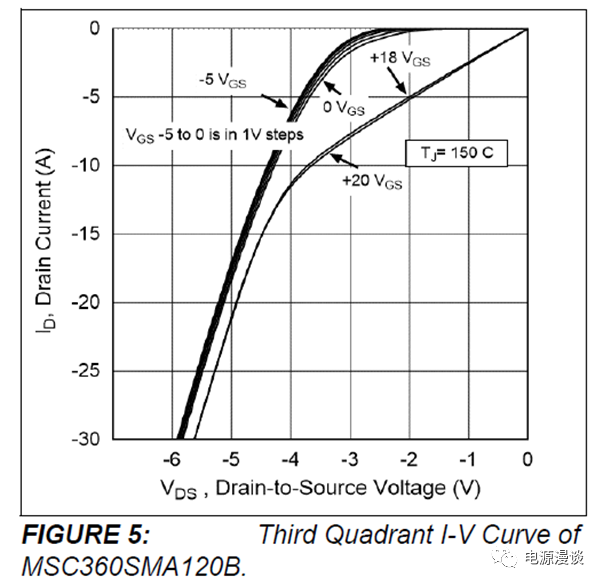

和Si的IGBT不同，SiC mosfet在兩個方向上都可以導通，下圖6顯示的是Microchip的SiC mosfet MSC360SMA120B的三象限導通性能。所謂三象限導通，簡單來說就是當drain電壓反向時，drain電流也反向，如果mosfet的通道是關斷時，其體二極管就承載全部的drain電流，則VGS為-5V時，所有電流流過體二極管。當VGS在增加時，mosfet的導通溝道開始形成，但是保持一個較大的壓降，即使VGS為0時，體二極管也承載大部分的drain電流，接著是開關瞬態，導通溝道得以打開，開始傳導反向電流，進一步改善導通損耗，這就是同步整流的概念。

圖6  MSC360SMA120B的三象限I/V特性

八．SiC mosfet的可靠穩定的體二極管

首先，我們可以說的是，使用Microchip的SiC mosfet的體二極管是沒什么限制的，但是對于所有的供應商并非都如此。

近年來的一些第三方測試顯示，競爭對手的SiC mosfet的體二極管在一定時間老化后有不同程度的降級，有些情況下，在168小時的老化后，導通損耗增加20%。

在10小時的老化時間后，有些廠家的體二極管損耗會加倍，實際上，這個降級機制，就是重組增強移位，這種現象在其它半導體產品上也可以被理解和觀察到，如SiGe，CdS,GaAs等，在SiC的產品上，這種機制也是存在的。

總的來說，用戶可以放心使用Microchip的SiC mosfet的體二極管。

九．負壓驅動和開關噪聲敏感度

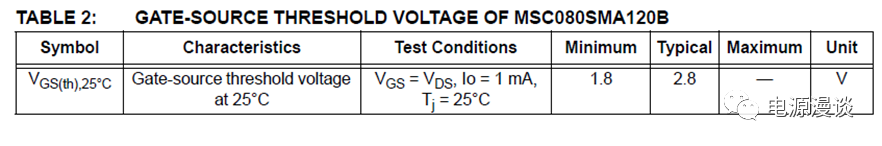

當使用VGSoff為0V時作為SiC mosfet的關斷驅動電壓，在高速硬開關應用中，需要特別注意。在討論一些注意事項前，需要對門限電壓，夾斷電壓概念需要確認，如下圖7的表格2來自于Microchip的SiC mosfet，1200V,80mohm的TO247封裝的器件。

圖7 MSC080SMA120B的門源極導通門限電壓

由于行業慣例，典型的門限電壓是在VGS=VDS,Tj為25C時，drain電流為1mA時測試。在Vth下，drain電流比較小，因此我們用更多的相關的參數去表示，如夾斷電壓Vp。具體而言，Vp電壓是指，在一定的VDS電壓下，產生一定的drain電流時VGS電壓。

一般的，Vp電壓依賴于VDS電壓，不同廠家的mosfet會不一樣，相比于平面型的mosfet，溝槽結構的mosfet會具有較高的Vp，由于這個原因，為了保證安全運行，溝槽型的mosfet的常溫Vth值會比需要的高一些。這意味著平面的mosfet可以提供Vp更多的設計裕量，這會帶給我們開關噪聲敏感度的關鍵信息。

開關噪聲敏感度的真正裕量，需要在最高可能的VDS電壓下，及最高結溫下175C下得到。對于Microchip當前一代的SiC mosfet，microchip可以保證在VGSoff為0V時，Tj為175C時可靠關斷SiC mosfet。使用一個負的VGSoff可以提供Vp的更多裕量，這可以加強開關的穩定性，是避免誤開通的最正確的方式。

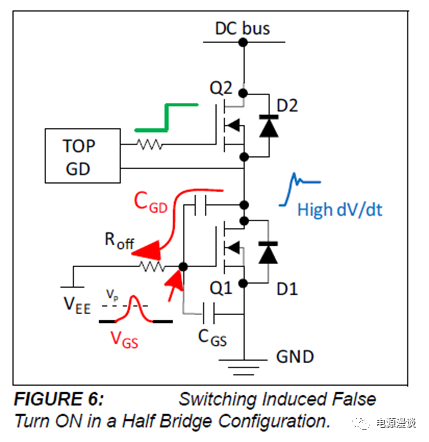

在半橋電路的配置中，誤開通來自于米勒電容CGD, 如圖8所示.當上管開通時，中點電壓的dv/dt會導致CGD流過大電流，這就會在門級關斷電阻ROFF上產生一個大的電壓差, 這個電壓差將會導致下管的實際的門極電壓VGS高于穩態的關斷電壓VEE,這個電壓足夠高的話會開通下管Q1,在Vp上的裕量會阻止誤開通。

圖8 半橋電路開關誤導通

鑒于以上的討論，Microchip一般不推薦使用VGSoff為0，對于單端的拓?fù)洌绶醇?，正激?/span>boost等，沒有直通的風險，所以可以考慮使用VGSoff=0，當Vgsoff為0絕對需要時，需要對門源回路進行合理設計，需要引起注意；

具體的，設計者需要盡可能地減小三件事情：

1減小寄生CGD電容，

2減小門源級環路電感，

3減小門源回路和主電流的共同回路的共享的電感。

總結：本文主要提供了一個指導，對于Microchip的SiC mosfet的門源電壓指標，以及設計考慮，以便滿足大多數有效的門級驅動電路要求。

1.為了最好的導通及開關性能，Microchip推薦驅動電壓VGSon為+20V,和VGSoff -5V.

2.允許基于上述推薦基礎上，改變驅動電壓，Microchip的SiC mosfet可以運行在18V的電壓，造成微小的電流能力衰減，及導通效率的衰減，但是可以帶來短路耐受時間較長的好處。

3.驅動Microchip當前一代的SiC mosfet使用VGSon=15V是不推薦的做法。

4.Microchip確保在VGSoff=0時，175C結溫時可以關斷mosfet，使用負壓關斷可以提供更大的Vp裕量，這可以加強開關穩定性，它是最確定的避免誤開通的方式。
