前述文章，MCU中斷處理那些事（一）中，我們簡要介紹了16位MCU的中斷處理系統的基本特點，本文基于上一次的話題繼續討論中斷相關的事情。

一.MCU的中斷處理過程

當一個中斷事件發生時，它主要經歷這樣一個過程：首先是外設硬件或者MCU內核檢測到這個事件，如果這個中斷的優先級高于當前CPU的優先級，當前的程序執行就會停下來，接著就開啟了中斷服務程序ISR.

當中斷服務程序執行完成時，硬件會恢復先前停止的程序運行，接著執行停下來時的下一條指令。

二.中斷的分類

16位MCU會識別兩種不同的中斷類型，其中一種是不可以mask的Traps事件。這里我們?cè)敿?xì)了解一下Traps。Traps是一些不可以mask的，可以嵌套的中斷。這些中斷具有固定的中斷優先級。他們存在的意義主要是檢測并糾正一定的硬件和軟件問題。

圖1 Traps存在的意義

當用戶不想去糾正一些Trap錯誤條件時，中斷向量會指向讓器件復位的代碼，否則用戶應用代碼需要編程Trap中斷向量指向糾正Trap條件的代碼。

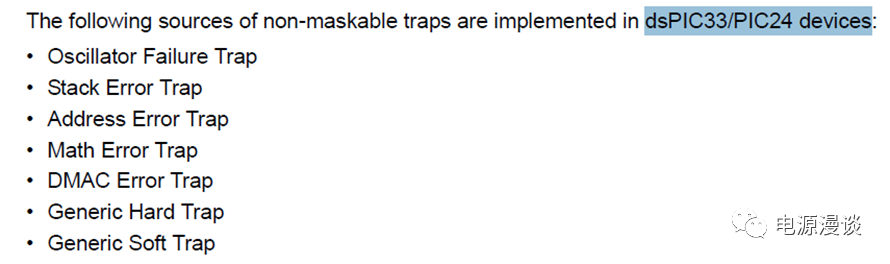

圖2 Traps的種類

在dsPIC33及PIC24芯片上主要有以上幾種Trap事件。一般來說，在Trap中斷服務程序開始前，引起Trap的指令是允許執行完成的，所以用戶需要考慮引起Traps的指令導致的一些影響。

對于Trap事件來說，他們具有固定的優先級，如振蕩器失效的Trap的優先級最高，而DMAC錯誤的優先級最低。Trap的源是可以分為兩類的，一類是Hard Trap，另一類是Soft Trap，大家需要注意。

除了Trap類型的中斷之外，就是外設和I/O的外部中斷。這些中斷是屬于一般的，可以被mask的中斷，這些中斷源都是來源于硬件外設的申請，例如外部中斷pin，比較器中斷，通信接口I2C或者UART中斷等。

三.CPU的中斷優先級

16位MCU的中斷處理系統的一個關鍵特性是，用戶可以對中斷優先級進行設定，包括外設中斷和外部中斷等，對于此，我們先了解一下CPU的中斷優先級的設定方式。

CPU的優先級可以設定為0-15這個范圍的共16個優先級水平，所以，中斷進行響應處理的一個前提是，中斷的優先級必須要高于CPU的當前的優先級。

外設或者外部中斷的優先級可以設定為0-7這些優先級水平，而需要注意的是CPU的8-15的優先級部分是為Traps事件所保留且是固定的。

當前執行線程的CPU的優先級是由CPU的狀態寄存器SR中的IPL位及Core的控制寄存器中的IPL3所決定，如圖3和4。

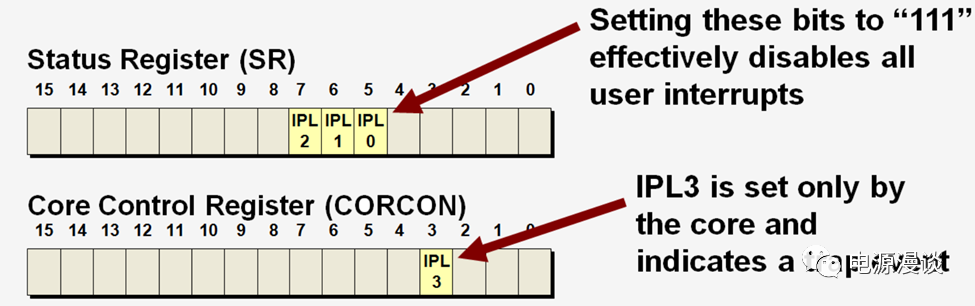

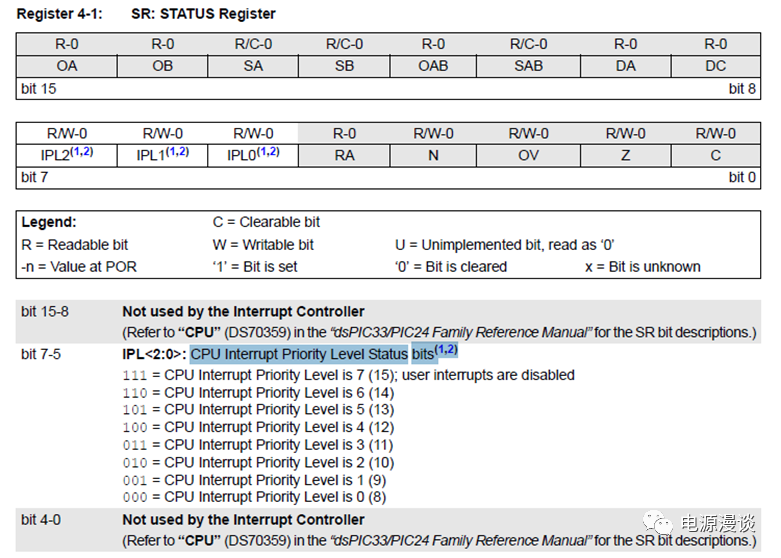

圖3 CPU的SR寄存器中的IPL位

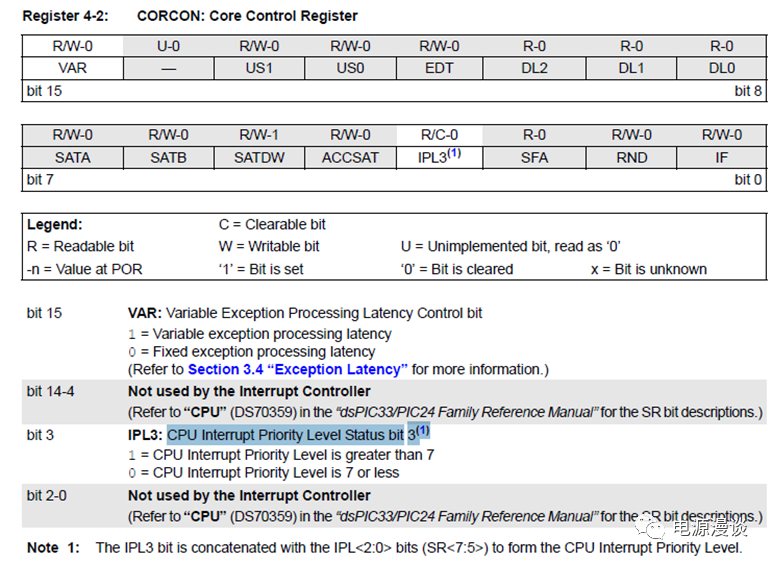

圖4 CORCON寄存器的IPL3位

圖5 CPU優先級的設定示例

如果我們將CPU的優先級設定為7，則所有的用戶中斷將被disable，因?yàn)樗械耐庠O(shè)及外部中斷優先級不可能大于7.而IPL3這一位被系統設定為了1，意味著發生了Trap事件。

這里，有一個知識點需要注意，就是當器件復位后，CPU的優先級是默認為0的，也就是說它比任何優先級非0的外設中斷和外部中斷的優先級都要低，它是允許用戶中斷的。

那么，我們?nèi)绾闻渲?/span>CPU的優先級呢？首先IPL是可以根據用戶的需要手動配置的，它可以允許配置為7，允許系統在一段時間內mask所有的外設和外部中斷，以便密集執行一些CPU命令。

而IPL3是被CPU Core所設置的，它在發生Trap事件時，自動會設置為1.

四.中斷的嵌套功能

中斷處理系統不得不提的一個特性，就是中斷嵌套，在默認設置下，16位MCU是允許中斷嵌套功能的，任何一個高優先級的中斷都可以打斷一個低優先級的中斷復位程序，去執行高優先級的中斷服務程序。

這里我們有一個示例，用以說明中斷嵌套的執行，如圖6所示。

圖6 中斷嵌套示例

這里假定，當在主程序main執行任務時，有不同的優先級的三個ISR執行，此處使能了中斷嵌套功能，可以看到由于CPU的優先級是0，所以?xún)?yōu)先級為4的中斷打斷了CPU去執行其任務，在執行過程中，優先級為7的中斷觸發了，所以?xún)?yōu)先執行這個7優先級中斷，在此過程中，優先級為1的中斷觸發了，但是其優先級太低，所以排隊在后面再執行。7優先級中斷任務執行完之后，接著執行4優先級未執行完的任務，最終4優先級的中斷執行完成，最后執行1優先級的任務。這就是一個中斷嵌套的典型示例。

這里有一個知識點需要注意，在中斷嵌套允許時，由于低優先級的中斷可能會被打斷，所以其中斷延時會發生延長變化，比如它需要7個指令周期的中斷延時，3個指令周期用于走出前面的中斷，四個指令周期用于進入新的中斷。

當用戶不希望中斷在執行時被其它高優先級中斷打斷時，那么，可以disable中斷嵌套功能，具體可以在INTCON1中的NSTDIS位置位，這樣在一個中斷執行時，CPU的中斷優先級會被強制為7，這就可以mask所有的其它中斷，直到系統收到當前中斷執行完成的標志，則可以執行其它中斷，此時需要執行當時pending發生的最高優先級的中斷。關于中斷嵌套使能的功能這一個設置如圖7所示。

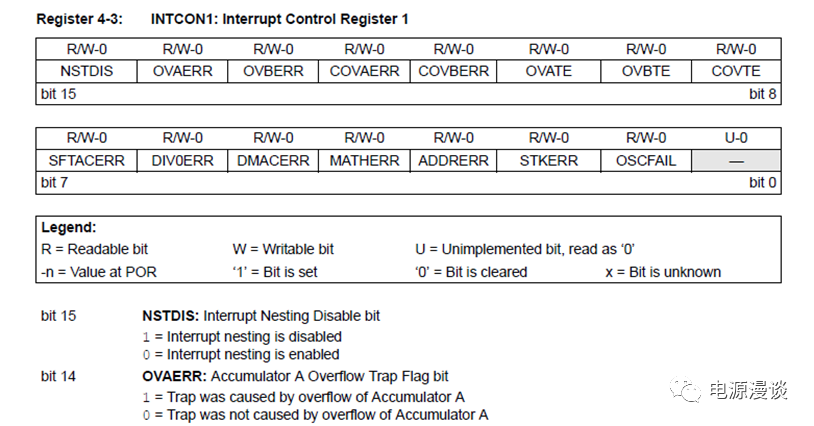

圖7 中斷嵌套的mask

五.中斷沖突的解決

當多個中斷源同時發生時，且他們的中斷優先級都是一樣的值，比如，他們被設為初始化時的中斷優先級4，那么此時如何解決他們的沖突呢？需要先執行響應誰呢？

事實上，每一個中斷源都有一個自然優先級，這個自然優先級取決于這個中斷向量在中斷向量表IVT上的位置，越小編號的中斷向量，其自然優先級越高。

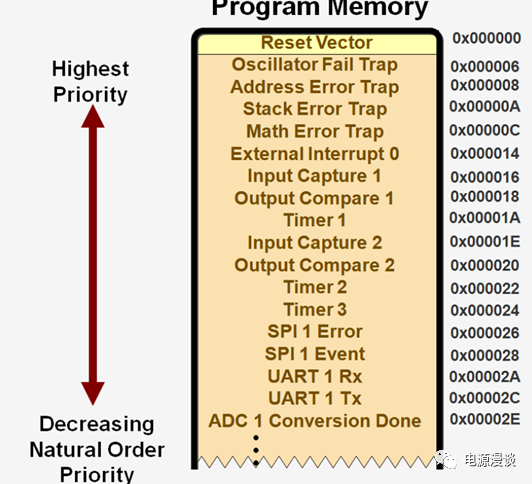

圖8 中斷向量的自然優先級

所以，當出現同一個用戶設定的優先級沖突時，可以以自然優先級的順序來執行中斷申請，如圖8所示。

總的說來，解決中斷沖突，需要首先看用戶指定的中斷優先級,這個在IPC寄存器中設置，如果若干中斷的優先級一樣，那么需要以自然優先級為順序去響應中斷。

六.中斷功能的使用

在代碼中使用一個中斷，需要注意三個寄存器的使用，中斷標志位IF，中斷使能位IE，中斷優先級位IPC，中斷控制器會接收所有的中斷申請并判斷其優先級，然后發給CPU一個唯一的中斷申請?jiān)?，及其?yōu)先級信息，如圖9所示。

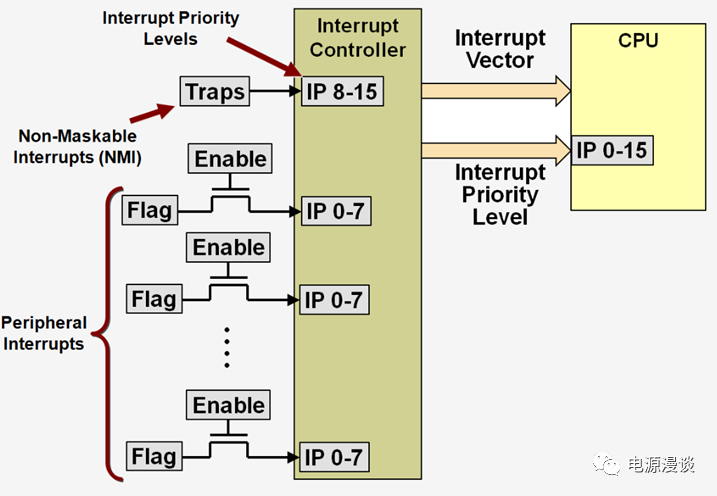

圖9 中斷控制器的功能

這里，可以看出Trap的中斷優先級為8-15，在發生Trap時CPU的CORCON寄存器中的IPL3自動設為1，表示這是Trap的發生。

需要使用一個中斷，首先應該使能這個中斷，比如，此處以外部中斷INT0為例,將INT0IE設為1使能這個中斷。

圖10 中斷使能示例

需要注意的是，使能中斷和設置中斷的優先級的順序需要注意，一般不推薦在中斷使能后，再去改變中斷的優先級，這會導致在中斷發生時去改變其優先級，那么可能會丟失這個中斷，或者使用了錯誤的優先級。正確的做法是先disable中斷，設定其優先級，再使能中斷。

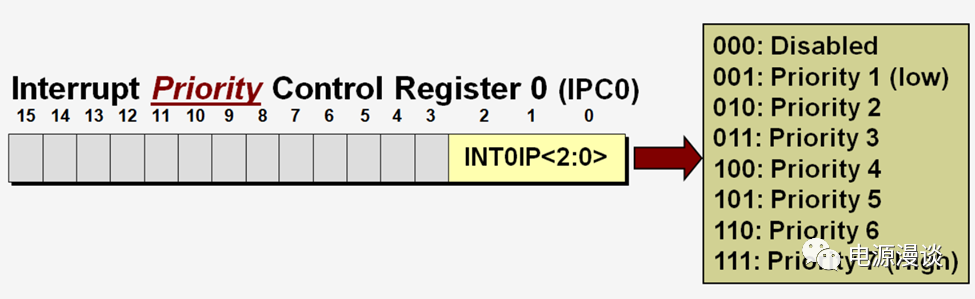

圖11 中斷的優先級設定

中斷的優先級設定使用IPC寄存器，此處以INT0中斷優先級設定為例說明，如圖11所示，通過三位的優先級設定位，可以設定0-7的優先級水平，值得注意的是，當中斷優先級設為0時，這個中斷是不被響應的，相當于disable了這個中斷。

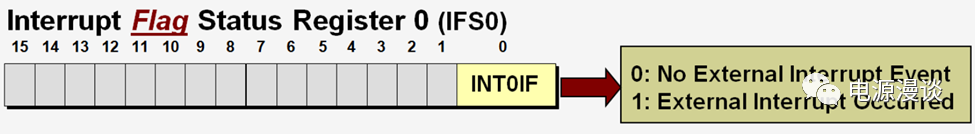

圖12 中斷標志位

當一個中斷或者事件發生時，中斷標志位會置位為1，在用戶中斷服務程序中可以將其清零，作為用戶程序?qū)Υ酥袛嗟膽?yīng)答。

七．中斷服務程序相關的討論

標準的C語言規范并沒有說明如何去聲明一個函數作為中斷服務程序，MPLAB的XC16對中斷屬性進行了特殊定義，用于申明一個函數作為中斷服務程序。這里我們以INT0中斷為例說明。

圖13 中斷服務程序?qū)傩月暶魇纠?/span>

在XC16的編譯器用戶手冊中或者芯片規格書中，我們可以找到中斷服務程序預定義的名字，如圖14，15所示（注：并非完整表格，僅僅截圖示意）。

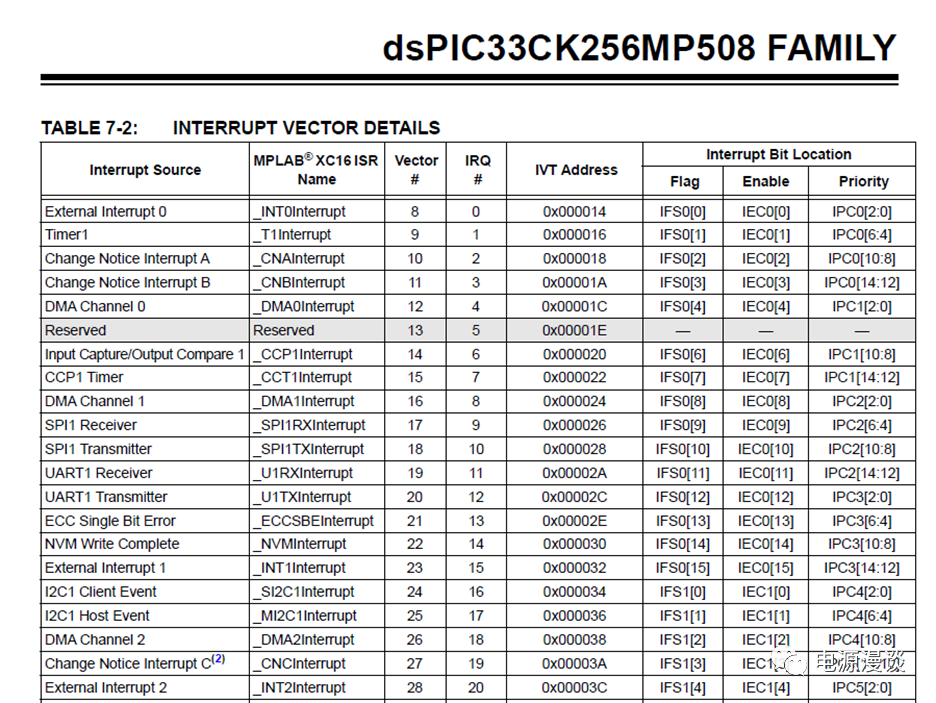

圖14 編譯器定義的中斷服務程序名稱

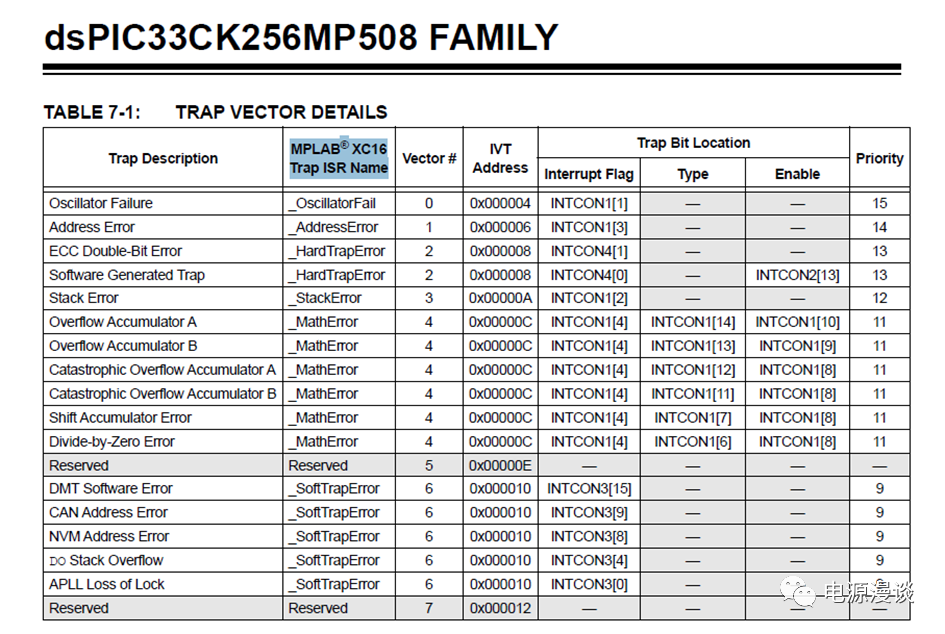

圖15 編譯器定義的中斷服務程序名稱2

從上面的INT0中斷服務程序ISR來看，它的特點主要如下：

§ 沒有參數；

§ void返回類型；

§ 必須使用在XC16中定義的名字；

§ 不能在main函數中調用；

在中斷使能后，中斷可能在任何時候發生，所以它會破壞主程序原有使用的變量，16位單片機的硬件中斷處理器提供了一種機制，在堆棧中去保存和恢復CPU的背景內容。其中PC指針，PCH,PCL及CPU狀態寄存器的低位字節部分SRL,是自動在堆棧中存儲和恢復的。如圖16所示。

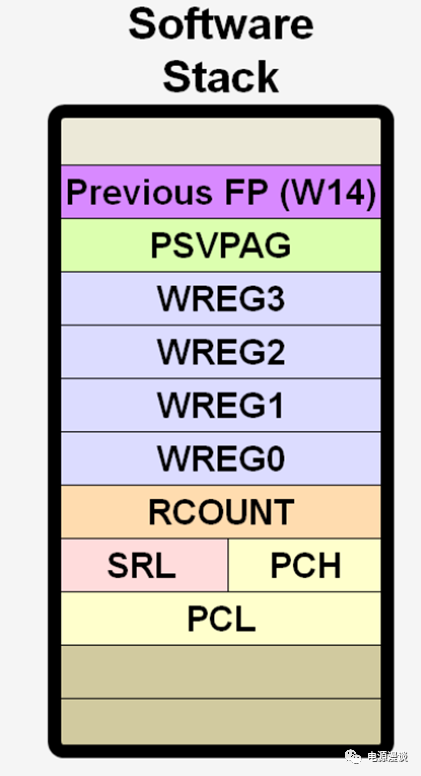

圖16 CPU背景保存和恢復

同時XC16還可以用額外的背景保存指令，保存和恢復諸如RCOUNT，W0-W13,W14,PSVPAG等寄存器內容。除此之外，還可以通過編譯器的save屬性去保存和恢復一些關心的變量，如圖17所示。

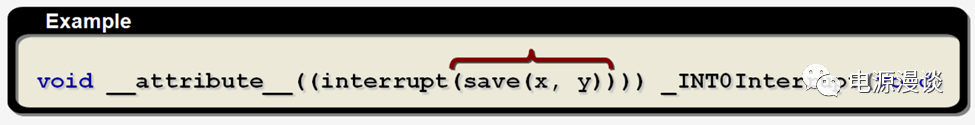

圖17 變量的保存和恢復

總結，本文延續前述文章，在中斷處理系統初步介紹的基礎上，去進一步探討了中斷的處理過程，中斷的優先級，CPU的優先級，及中斷的嵌套功能及如何處理中斷沖突，最后通過示例介紹了中斷的使用及中斷服務程序的一些要求，相對完整的對中斷處理有一個基本的認識，為后續進一步深入探討奠定基礎。
