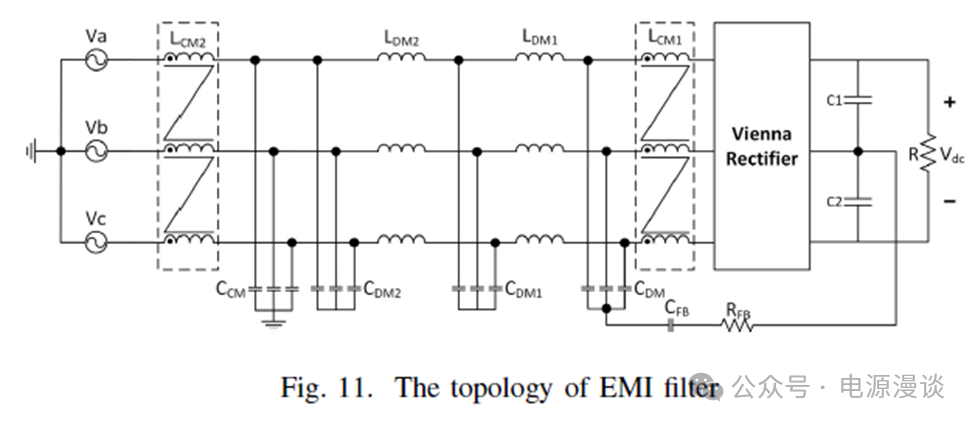

根據相關文獻參考，三相維也納PFC的EMI濾波器設計，采用兩級EMI 濾波器結構，拓?fù)浣Y(jié)構如圖11所示。

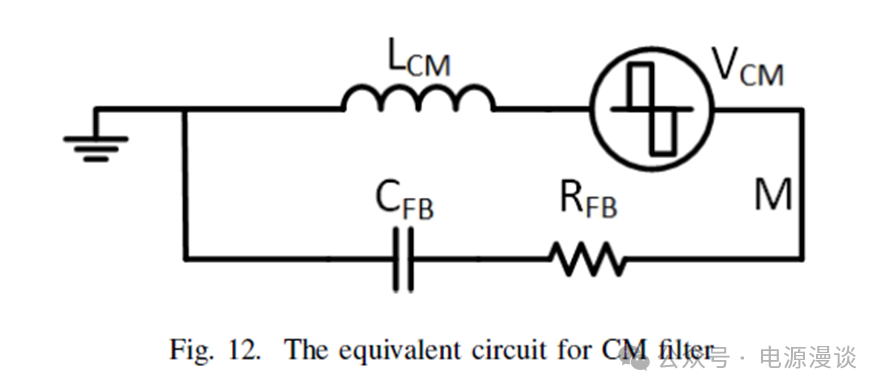

人工中性點與輸出中點之間通過連接CFB 來減少 CM 發射。這個方法經過擴展，通過在反饋路徑中添加阻尼電阻來增加系統相位裕度并提高穩定性。等效電路 CM 濾波器如圖 12 所示。

假設電網阻抗為零，并且輸出中點和地面之間的寄生電容被忽略。與LCM相比，差模電感可以忽略不計，類似的，CDM 可以忽略不計。中點電壓VM 至共模電壓VCM的傳遞函數如式(12) 所示。

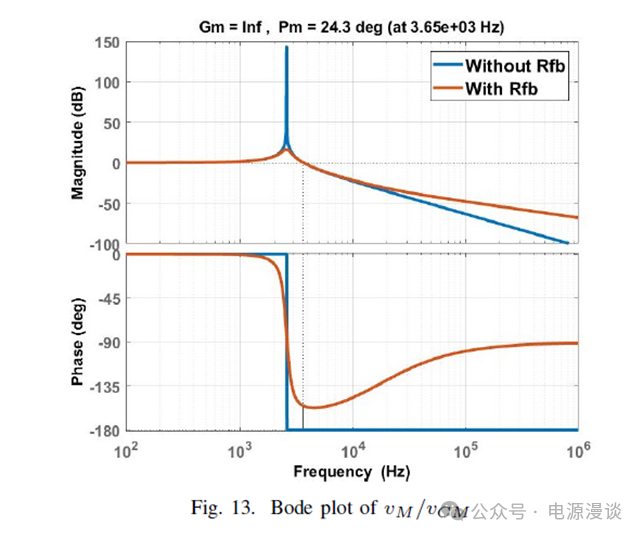

基于等效電路推導，熟悉控制原理的朋友通過上述公式很容易可以看出，阻尼電阻器RFB和反饋電容CFB二者在系統中將引入一個零點，經過適當調整的零點可以增加相位裕量并提高穩定性。另外，因?yàn)楣材ｋ娏鞣浅Ｐ。瑹o法很容易的檢測，很難用有源阻尼的方法來改善 穩定性。在本文提出的20kW維也納整流器中， LCM = 0.81mH，CFB = 0.47 uF 且 RFB = 20ohm 。具有和沒有阻尼電阻的波特圖對比如圖13所示，通過阻尼電阻將相位裕度增加至24C，此時開關頻率下的環路增益會降低。因此，這是閉環系統中穩定性和衰減增益之間無處不在的權衡。

通過上述bode圖可以看出，經過添加阻尼之后的增益曲線增益變得比較平緩，而相位變化也比較緩慢，這對于提高穩定性來說非常有幫助。

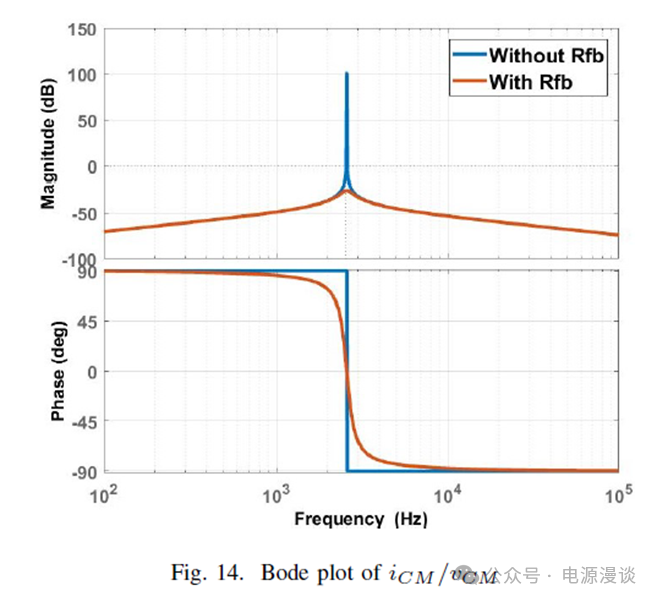

為了避免 CM 扼流圈飽和，反饋環路阻抗必須足夠大，中點電流iCM 到共模電壓 VCM 的傳遞函數表達式為(13)，波特圖如圖14所示。

因?yàn)榈皖l時電容阻抗很大，如果CFB保持相同的值的話，阻尼電阻對低頻環路基本無影響，這一點從bode圖上也可以看出來1kHz以內的曲線不管是否施加了阻尼電阻，曲線都是重疊的形式，在電路形式上也很容易分析，高頻時電容阻抗較小，阻尼電阻對特性阻抗影響較大。

從圖 14 可以看出，環路阻抗大小由低頻時的反饋電容決定，為避免CM扼流圈低頻飽和 ，電容器的選擇基于飽和電流限制。對于在設計中的共模扼流圈T60405-S6123-X240，反饋電容 根據（14）選擇，

同樣，環路阻抗由高頻下共模電感決定，共模扼流圈最大磁化電感計算公式為（15）。

在大功率電源應用下，CM共模扼流圈的另一個設計考慮因素是熱要求?；诜抡?，21kW運行情況下共模電感電流的RMS值為0.2A ,共模扼流圈的損耗為 計算公式為(16)。

其中，等效磁芯損耗電阻Rm為，

另外，銅損如18所示，

實際上， CM扼流圈的損耗有時甚至比升壓電感還要大，所以很有必要考慮散熱問題。根據共模扼流圈的熱阻抗仿真的溫升在自然冷卻條件下是可以接受的。實驗測試也驗證了該設計。差模 (DM) 電感器的設計是 與升壓電感相同。根據相關文獻，EMI濾波器的轉角頻率由EMI參考的標準決定。 根據轉角頻率， EMI濾波器的CM 和 DM 電容器可以進行相應選擇。

提上對三相維也納PFC的EMI濾波器結構，濾波器等效電路，共?；芈贩€(wěn)定性，反饋參數設計，共模電感損耗，共模電容的選擇等做了一定的討論。
