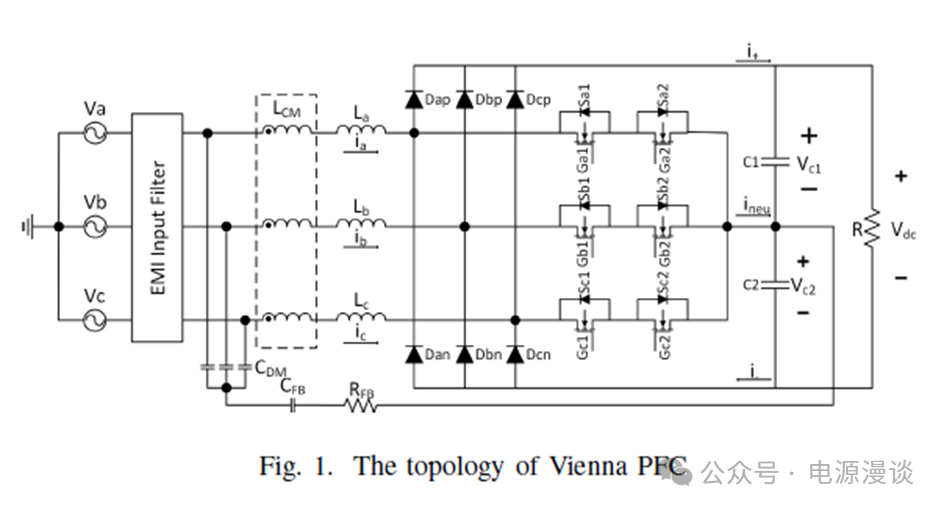

接前述文章，我們所討論的維也納PFC的主功率拓?fù)淙缦聢D1，所示。

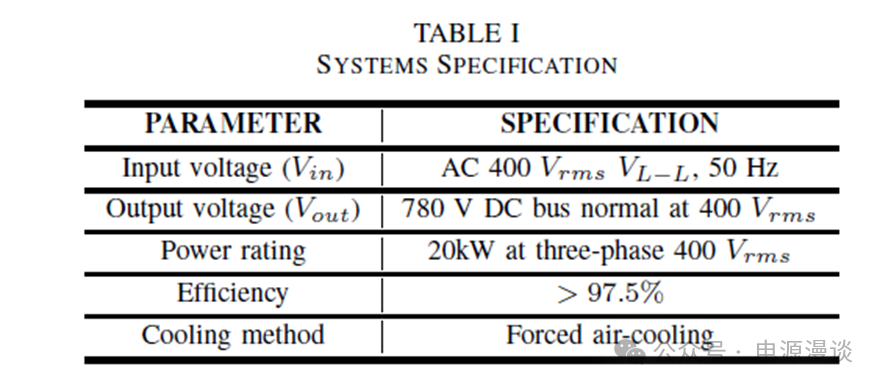

典型的設計規格如圖下表1所示，

從上述表格中，我們得知輸入電壓是典型值線電壓為400V RMS電壓的規格的50Hz工頻電壓，考慮到經過三相整流后的直流電壓為780V附近，在強制風冷的條件下可以實現20kW下較高的效率。

在實現高效率的過程中，必然涉及到和PCB layout相關的一個話題，那就是功率回路的設計，由于采用SiC器件來作為功率開關，為充分發揮SiC器件的高頻優勢，我們使得電路的開關頻率可以提高到140kHz這么高，因此快速開關的SiC MOSFET會在功率回路中產生快速變化的電磁場?；谝话愕碾妼W(xué)知識，我們了解功率回路越大，則回路中寄生線路電感L越大，在快速的di/dt下，功率開關關斷時會在漏極產生較大的電壓應力，我們有必要減小這個寄生電感來減小開關電壓應力，進而減小開關損耗，同時減小電磁場的發射，以此改善電路的EMC特性。

對于三相維也納PFC來說，以a相為例，由于交流電施加在相電感上，所以流過電感的電流可以是正的，即從左到右，也有可能是從右到左，二極管具有單相導電性，因此兩種情況分別對應二極管相半橋的上管導通，和下管導通這兩種狀態。

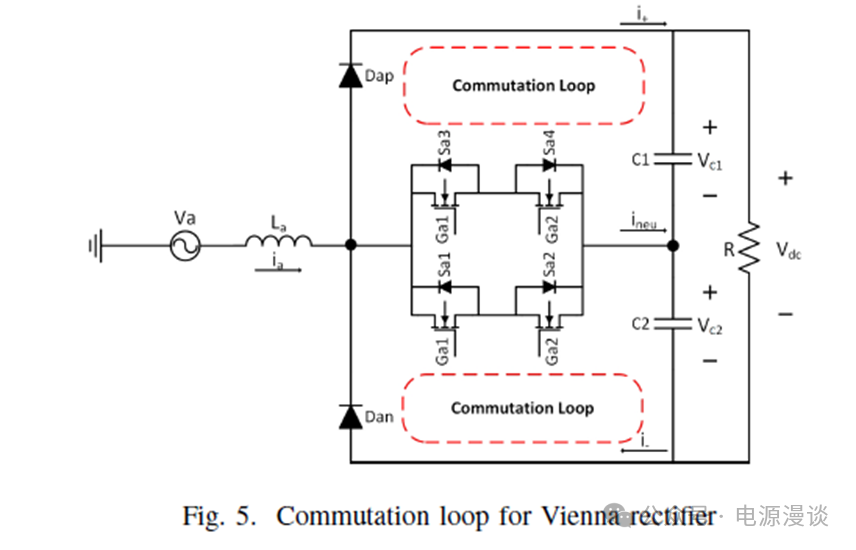

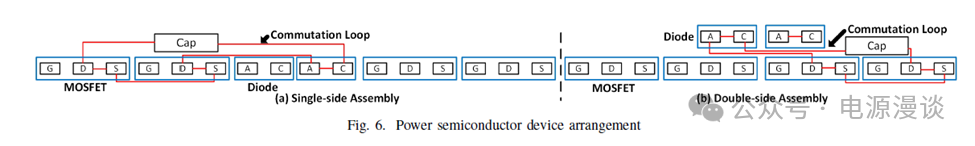

如圖5所示中，由于三相維也納中SiC雙向開關的存在，換流環路寄生電感比其它的三電平拓?fù)湟?/span>一些，例如三電平升壓轉換器 和NPC變換器等。根據前述討論，大回路寄生電感會導致MOSFET 的 Vds高過沖 電壓應力和高開關損耗， 設計中使用分立式 TO-247 功率器件，二個SiC MOSFET 并聯主要目的是提高額定電流能力，在給定的強制風冷散熱器條件下，單排布置所有功率半導體器件是想到的常見的解決方案，然而，這種電路   Layout 的換流環路較大，如圖6a所示。

相對應而言，圖6b在空間排布上由一維轉化為二維，改為雙排layout設計后，雙排排列時換流環路的長度顯著減少，換流環路與單排解決方案相比減少了 25%，相應的損耗亦會減小。如圖7所示為雙排排列，每一相的SiC MOSFET放在散熱器側面，而SiC 整流二極管則放在散熱器底部靠近SiC MOSFET.

以上就是關于三相維也納PFC的功率電路PCB layout的關鍵建議。
