維也納PFC整流器的主要損耗是由功率半導體器件，升壓電感器和共模電感組成。熱設計的關鍵是功率半導體器件損耗計算。在此設計中，所有12 個MOSFET 均為硬開關，通過開通能量Eon 和關斷能量Eoff 來計算功率器件開關損耗。

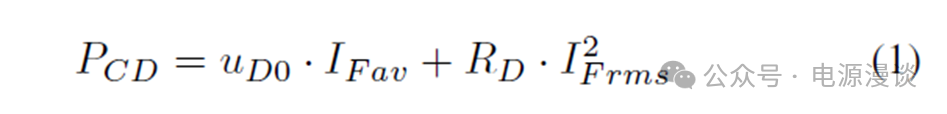

根據相關文獻，基于數據表和曲線擬合方法構建，通過查表找得到Eon(ID;VDS) Eoff(ID;VDS)的值，用于計算某些中間的值。平均二極管電流 IFav、均方根二極管電流 IFrms ，和均方根漏極電流 IDrm，這些電流量可以用來計算器件傳導損耗。從相關文獻得到，IFav=IL M/4 、IFrms = IL q 2M /3Π、IDrms = IL q 1/ 4-2M/ 3Π. 其中M 是調制指數，IL 是電感電流的幅度。二極管導通損耗PCD 為 表示為如圖公式1所示。值得注意的是，除了二極管的正向壓降和電流導致的損耗之外，還需要考慮二極管的阻性損耗。

MOSFET導通損耗PCM表示為公式2所示，體現為純阻性損耗。

MOSFET 開關損耗PCM 計算如下如公式3所示。

因此，半導體器件的總損耗為公式4所示。

此拓?fù)湓O(shè)計中，有6個功率二極管，每一相兩個，所以共6個二極管的損耗，而SiC MOSFET每一相為四個,所以共12個SiC MOSFET,均體現在上述公式中。

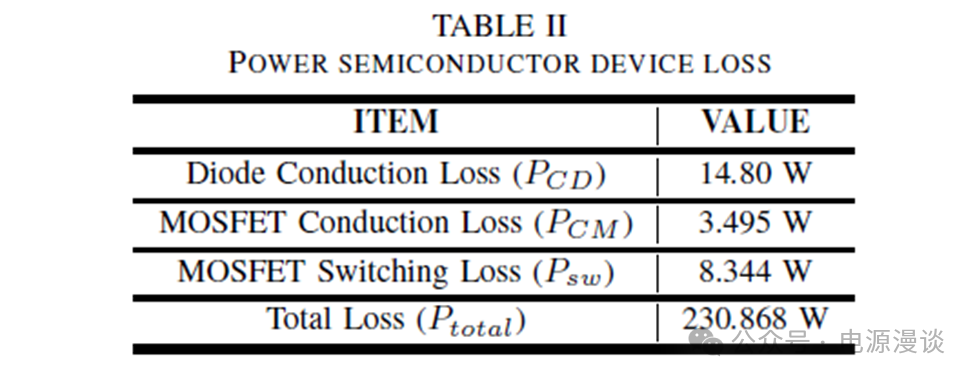

表2顯示了Vienna PFC的樣機在滿負荷20kW運行條件下?lián)p耗計算結果。

上表分析了維也納PFC設計的各個部分的損耗，由此看出SiC DIODE部分的損耗較為明顯，處于第二位的損耗是SiC MOSFET的開關損耗，所以優化系統效率的方面可以從這兩部分著手。

功率半導體器件的工作結溫選擇是功率器件散熱設計的關鍵，這涉及到一個最差的情況，從效率的角度來看，傳導損耗隨著結溫的增加而增加，因?yàn)?/span>RDSon 的溫度系數為正，SiC MOSFET 的導通損耗隨著溫度的升高先下降后增加。

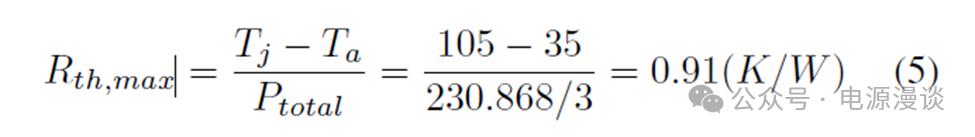

在本文中， 考慮一定的降額，工作結溫設定為 105℃，設計中使用了散熱器，每個相腿均使用一個獨立的散熱器，當我們計算出各個器件的損耗后，基于此就可以進行熱計算。從損耗計算來看，最大設計熱阻抗如下公式5所示。

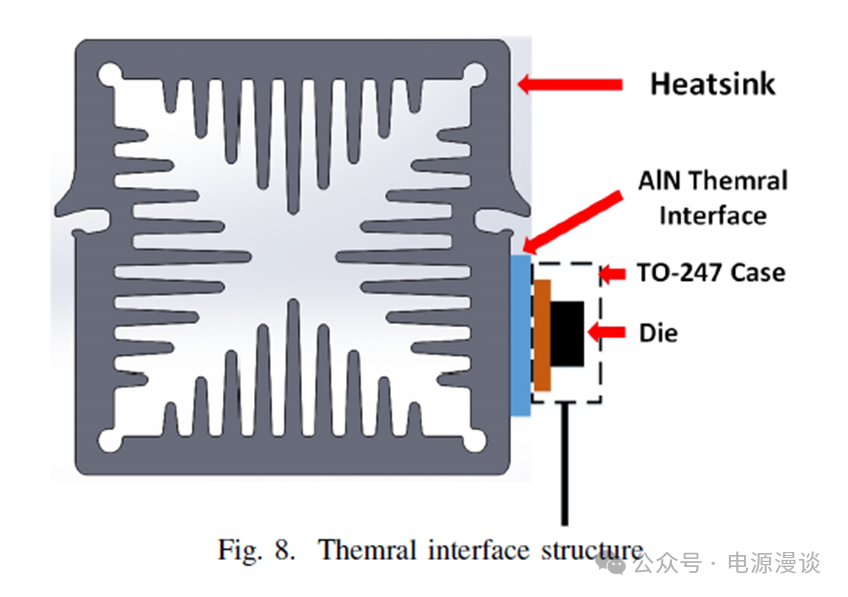

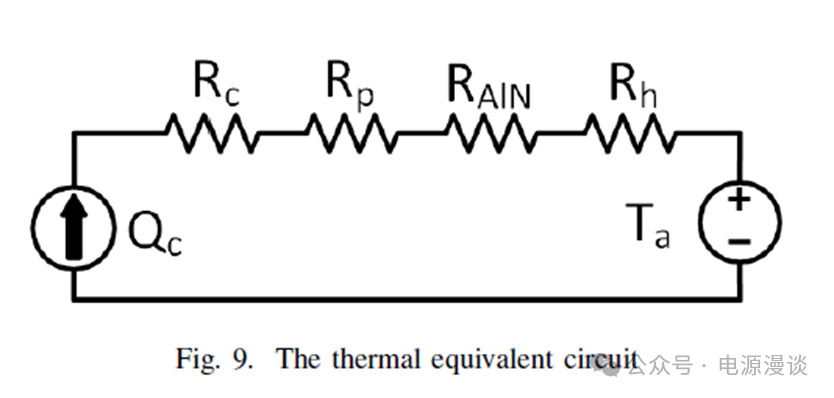

對于散熱器的選擇和熱阻抗設計，采用一維熱等效電路模型，等效熱阻由 器件封裝熱阻抗、散熱器等的熱阻抗 ,熱界面材料組成，這幾部分熱阻需要達到充分的值。圖8所示為功率半導體器件的熱結構，及其相應的一維熱等效電路如圖9所示。

從芯片內部產生損耗，熱量由內到外經由封裝熱阻，熱界面材料，散熱器等若干材料部分的熱阻，最終耗散到空氣，形成一個串聯回路。

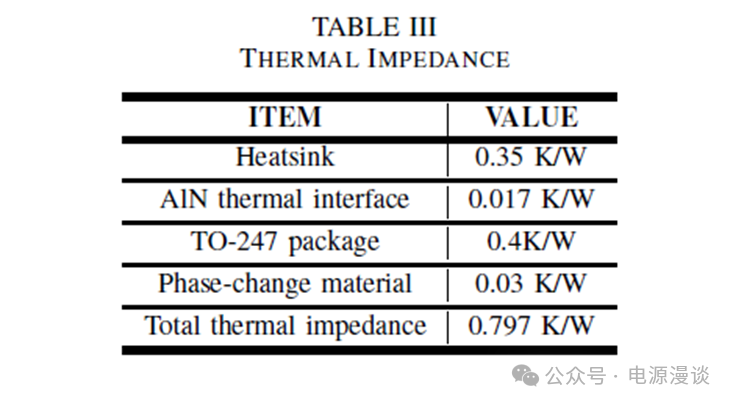

強制風冷條件下散熱器的熱阻為0.35K/W， 來冷卻 SiC MOSFET 和 SiC 肖特基二極管。AlN 熱界面從器件到散熱器傳導熱量，并提供高壓絕緣，這兩點功能普遍存在于功率器件的散熱設計中。此外，還采用新型相變材料來代替導熱硅脂，因其較低的熱阻，可長期熱穩定性高 ，熱容量大等優勢，各個部分的熱阻列于如下表三中。

可以看到總的熱阻為0.797K/W，小于計算的需求最大熱阻0.91K/W。

除了半導體功率器件之外，升壓電感的損耗也是重要的一部分損耗，它包括磁芯損耗和銅損，其中磁芯損耗曲線擬合公式如式(6)所示。對于 60u 高磁導率的磁芯，相關常數為a=2.284，b=3.050，c=0.0023，d=2.397。

磁芯損耗主要分為兩部分：高頻開關電流紋波和基波電流引起的磁芯損耗，可以根據兩部分電流導致的磁感應強度的變化來計算磁損，第二個影響磁芯損耗的因素是開關頻率。

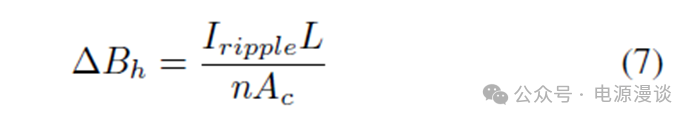

高頻開關電流紋波引起的磁通量B-hf的變化為，如公式7所示。

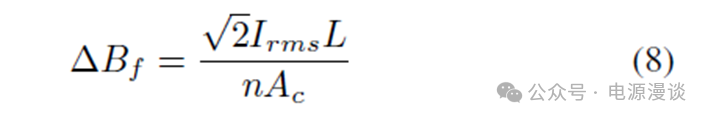

基波電流紋波引起的磁通B-hf的變化為，公式8所示。

因此，總的電感磁芯損耗如公式9所示。

升壓電感的銅損計算公式為10所示。

因此，每個升壓電感器的總損耗為公式11所示，可以看出磁芯損耗和銅損耗比較均衡。

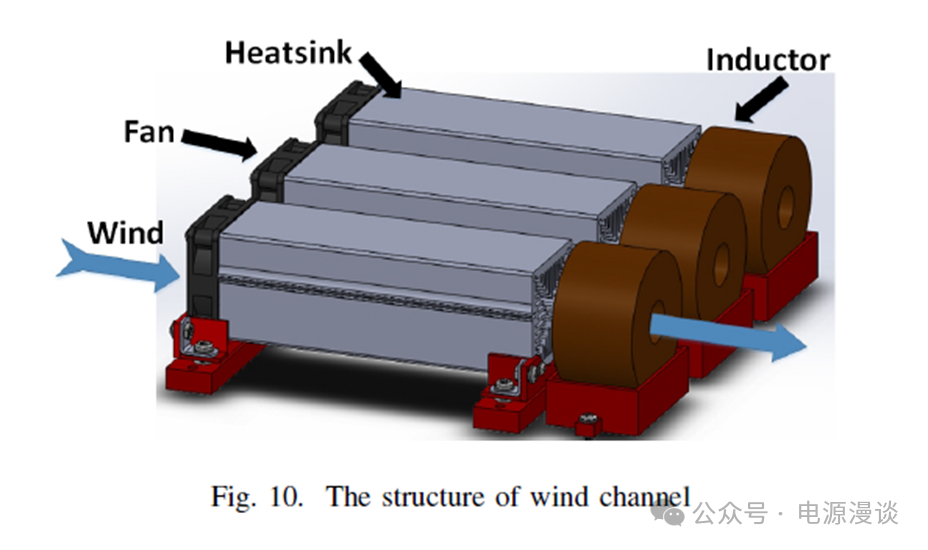

根據上面的損耗計算，電感損耗較大，因此升壓電感安裝在風道中進行散熱 ，如圖10所示 。

以上就是關于一個20kW維也納PFC的主要功率器件的計算及熱設計過程。

參考資料，Design and Implementation of Forced Air-cooled,140kHz, 20kW SiC MOSFET based Vienna PFC
