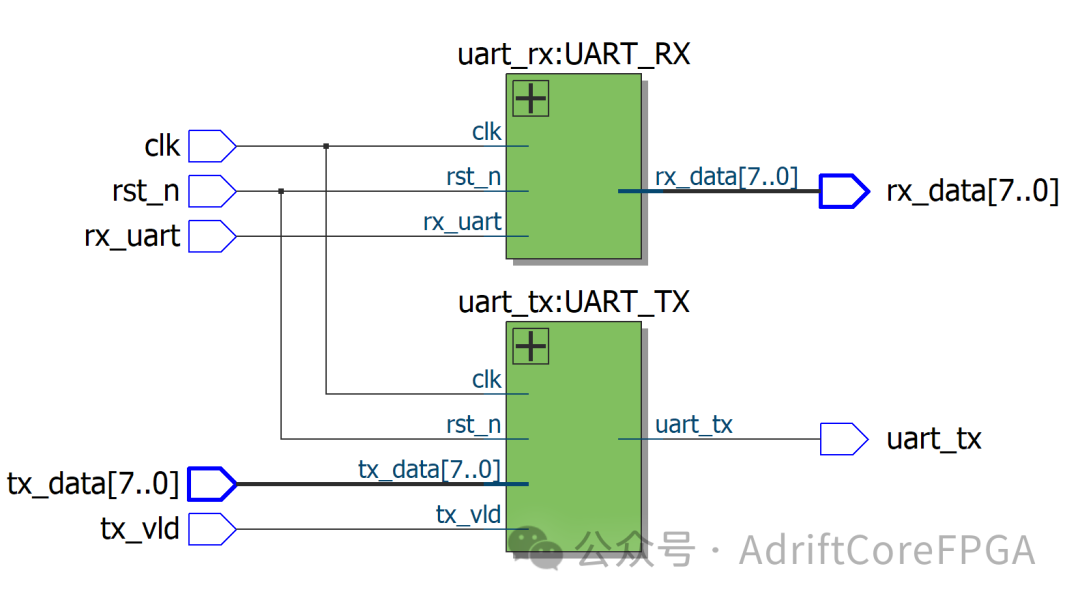

一、RTL Viewer

UART（Universal Asynchronous Receiver/Transmitter）是一種通信協議，用于在電子設備之間傳輸數據。它是一種串行通信協議，意味著數據位按順序一個接一個地傳輸。

在串行通信中，每個數據位按照順序傳輸，而在并行通信中，多個數據位可以同時傳輸。串行通信更適合長距離傳輸和連接設備之間的通信。

UART是異步通信協議，這意味著數據傳輸不依賴于定時時鐘。相反，發送和接收設備之間的通信通過起始位、數據位、奇偶校驗位和停止位的組合來同步。這種異步性使得UART協議在不同速率和不同設備之間的通信更為靈活。

UART通信通常涉及兩個設備，一個充當發送器，一個充當接收器。它們通過兩根線（TX線和RX線）連接。TX線用于發送數據，RX線用于接收數據。

UART廣泛用于嵌入式系統、傳感器、模塊之間的通信，以及計算機系統中串行端口的實現。它是一種簡單而可靠的通信方式，適用于各種不同的應用場景。

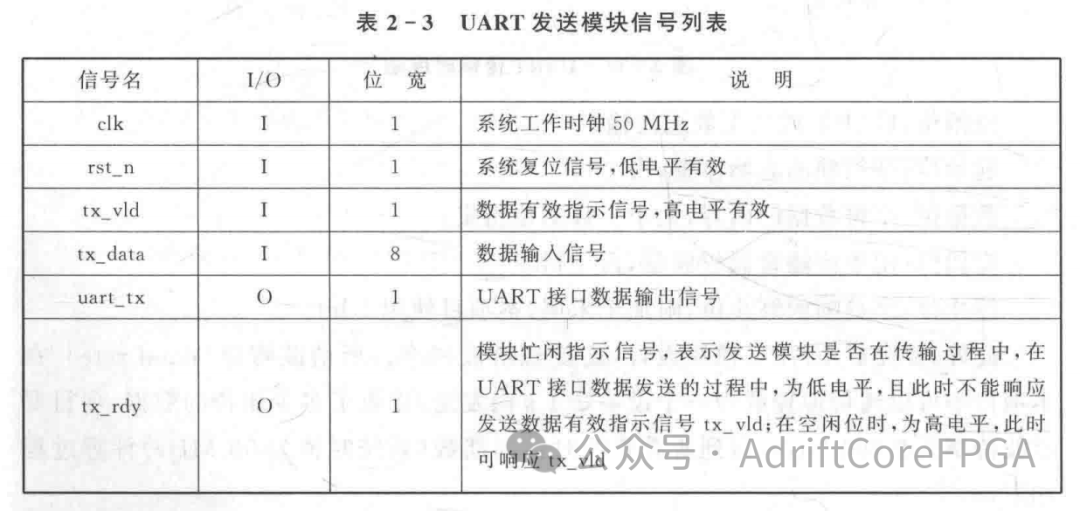

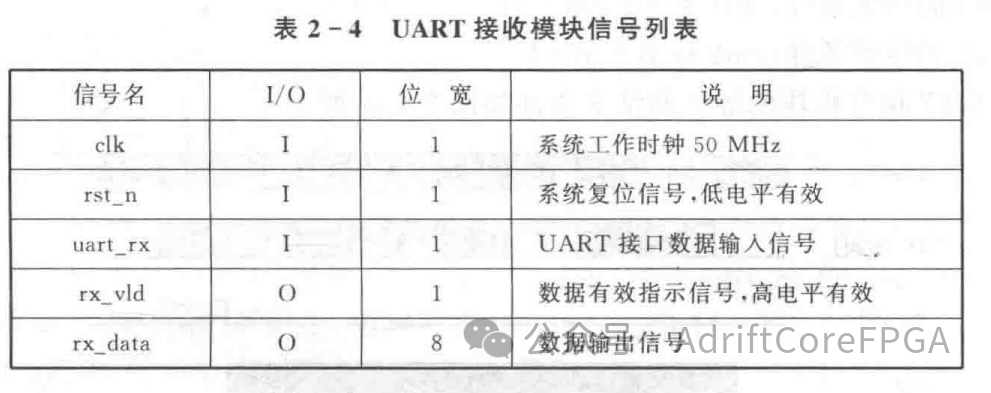

二、引腳描述

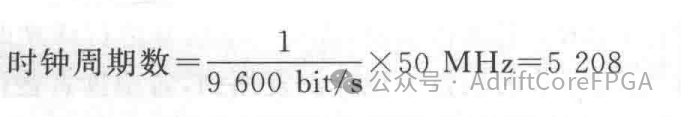

三.波特率計算

系統時鐘50MHz

(1bit/波特率bit/s)秒 / (1/50MHz)秒

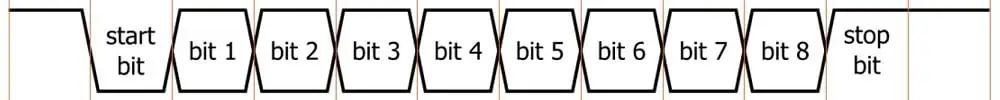

四.UART時序

UART數據幀包括起始位（Start Bit）、數據位、奇偶校驗位（Parity Bit，可選）、停止位（Stop Bit）。起始位指示數據幀的開始，停止位表示數據幀的結束。數據位的數量決定了可以傳輸?shù)臄?shù)據范圍，而奇偶校驗位用于檢測傳輸錯誤。

五.verilog代碼

module uart_rx( clk , rst_n , rx_uart , rx_data); parameter DATA_R =    8;parameter DATA_0 =   13;parameter DATA_1 =    4; input clk;input rst_n;input rx_uart;output [DATA_R-1:0]        rx_data; reg [DATA_R-1:0]        rx_data; reg [DATA_0-1:0]           cnt0;wire add_cnt0;wire end_cnt0; reg [DATA_1-1:0]       cnt1    ;wire add_cnt1;wire end_cnt1; wire nedge;reg flag_add; //9600比特率計數always @(posedge clk or negedge rst_n)begin if(!rst_n)begin cnt0 <= 0; end else if(add_cnt0)begin if(end_cnt0) cnt0 <= 0; else cnt0 = cnt0 + 1'b1; endendassign add_cnt0 = flag_add;assign end_cnt0 = add_cnt0 && cnt0 == 5208 - 1; //9比特串口數據計數always @(posedge clk or negedge rst_n)begin if(!rst_n)begin cnt1 <= 0; end else if(add_cnt1)begin if(end_cnt1) cnt1 <= 0; else cnt1 <= cnt1 + 1'b1; endendassign add_cnt1 = end_cnt0;assign end_cnt1 = add_cnt1 && cnt1 == 9 - 1;   //邊沿檢測，接D觸發器//異步信號同步化，防止亞穩態，打兩拍reg[2:0]        uart_sync;always @(posedge clk or negedge rst_n)begin if(!rst_n)begin uart_sync <= 3'b111; end else uart_sync <= {uart_sync[1:0],rx_uart};endassign nedge = uart_sync[2:1] == 2'b10; //當接收到的串口由1變0時，flag_add置位//當計數結束時，flag_add復位always @(posedge clk or negedge rst_n)begin if(!rst_n)begin flag_add <= 0; end else if(nedge)begin flag_add <= 1; end else if(end_cnt1)begin flag_add <= 0; endend //cnt1 == 0時，接收的是起始位0,1-8才是數據位always @(posedge clk or negedge rst_n)begin if(!rst_n)begin rx_data <= 8'h00; end else if (add_cnt0 && cnt0 == 5208/2 - 1 && cnt1 > 0) begin rx_data[cnt1 - 1] <= rx_uart; endend endmodule

module uart_tx( clk , rst_n , tx_vld , tx_data , uart_tx); parameter DATA_T =            8;parameter DATA_0 =           13;parameter DATA_1 =            4; input clk;input rst_n;input tx_vld;input [DATA_T-1:0]  tx_data;output uart_tx; reg uart_tx; reg [DATA_0-1:0]     cnt0;wire add_cnt0;wire end_cnt0; reg [DATA_1-1:0]     cnt1;wire add_cnt1;wire end_cnt1; reg add_flag; reg [9:0]    tx_data_temp;wire load_data; wire en_send; //9600波特率計數器always @(posedge clk or negedge rst_n)begin if(!rst_n)begin cnt0 <= 0; end else if(add_cnt0)begin if(end_cnt0) cnt0 <= 0; else cnt0 <= cnt0 + 1'b1; endendassign add_cnt0 = add_flag;assign end_cnt0 = add_cnt0 && cnt0 == 5208 - 1; //10比特數據發送計數器always @(posedge clk or negedge rst_n)begin if(!rst_n)begin cnt1 <= 0; end else if(add_cnt1)begin if(end_cnt1) cnt1 <= 0; else cnt1 <= cnt1 + 1'b1; endendassign add_cnt1 = end_cnt0;assign end_cnt1 = add_cnt1 && cnt1 == 10 - 1; //add_flagalways @(posedge clk or negedge rst_n)begin if(!rst_n)begin add_flag <= 0; end else if(tx_vld)begin add_flag <= 1; end else if(end_cnt1)begin add_flag <= 0; endend //裝載數據always @(posedge clk or negedge rst_n)begin if(!rst_n)begin tx_data_temp <= 0; end else if(load_data)begin tx_data_temp <= {1'b1,tx_data,1'b0}; endendassign load_data = tx_vld && !add_flag; //發送數據always @(posedge clk or negedge rst_n)begin if(!rst_n)begin uart_tx <= 1;//1空閑位 end else if(en_send)begin uart_tx <= tx_data_temp[cnt1]; endendassign en_send = add_cnt0 && cnt0 == 0; endmodule

module UART_PORT( clk , rst_n , rx_uart , tx_vld , tx_data ,  rx_data , uart_tx);input clk;input rst_n;input rx_uart;input tx_vld;input [8-1:0]         tx_data;output [8-1:0]         rx_data;output uart_tx; wire    [8-1:0]         rx_data;wire                    uart_tx; uart_rx UART_RX( .clk (clk), .rst_n (rst_n), .rx_uart(rx_uart), .rx_data(rx_data)); uart_tx UART_TX( .clk (clk), .rst_n (rst_n), .tx_vld (tx_vld), .tx_data(tx_data), .uart_tx(uart_tx)); endmodule
