FPGA——任意位寬的UART串口通信發送模塊實現
掃描二維碼
隨時隨地手機看文章
概
在實際工程應用中，常常需要通過串口一次性傳輸多字節的數據。例如，以太網模塊可能會發送經過8字節對齊的一個時鐘周期的64位數據，然后通過串口傳遞給下游的傳感器設備。類似地，DDR模塊可能以32字節對齊的形式發送一個時鐘周期的256位數據，通過串口傳輸給上位機。如果每次都需要通過修改Verilog代碼的方式將數據拆分成8位的塊再發送給串口，將會顯得非常繁瑣。本文通過引入只有三種狀態的狀態機，只需更改參數就可實現對任意字節位寬的串口數據發送。這種方法使得在不同情境下輕松適應不同的數據格式，極大地提高了系統的靈活性和可維護性。
設計思路
首先，需要設計一個字節計數器，用于追蹤數據發送到了哪一個字節。
接著，設計三個狀態：空閑狀態、準備發送狀態和發送數據狀態。
在準備發送狀態下，主要完成兩項任務：一是每到達一個字節就啟用串口模塊，二是加載數據以準備發送。
對于N字節數據的處理方式：每使用完一個字節后，執行右移八位的操作，然后將N位數據的低八位發送給串口模塊（其中N為整數）。這確保了數據的有效傳輸，并適應了不同字節長度的情況。
data先從高位字節發送：
data <= data_tmp[DATAN_W-1:DATAN_W-8]; data_tmp <= {data_tmp[DATAN_W-9:0],data_tmp[DATAN_W-1:DATAN_W-8]};
data先從低位字節發送：
data <= data_tmp[7:0]; data_tmp <= {data_tmp[7:0],data_tmp[DATAN_W-1:8]};
多字節發送模塊
該模塊實現了多數據傳輸?shù)幕A(chǔ)功能，當然，可以擴展一個busy信號，當狀態機未工作完成的時候，反壓上游模塊，告訴上游模塊不能再發。busy信號可以可以通過狀態機的IDLE狀態來生成。
`timescale 1ns / 1ns module uart_tx_multibyte( clk , //時鐘 rst_n , //復位 data_n , //要發送的多字節數據 trans_go , //發送使能 uart_tx //串口發送數據 ); parameter IDLE = 3'b001; //空閑狀態 parameter S1 = 3'b010; //準備發送數據狀態，使能，裝載數據 parameter S2 = 3'b100; //發送數據狀態 //CNTBY_N字節數，CNTBY_W字節數計數器的位寬（更改這兩個參數，即可實現串口任意字節發送） parameter CNTBY_N = 5; //發送數據字節個數 parameter DATAN_W = 8*CNTBY_N; //發送數據個數 parameter CNTBY_W = 3; //發送數據字節計數器位寬，5=3'b101 parameter DATA_W = 8; //一次串行發送的數據個數 parameter STATE_W = 3; //狀態機位寬 input clk; input rst_n; input [DATAN_W-1:0] data_n; input trans_go; output uart_tx; wire uart_tx; reg [CNTBY_W-1:0] cnt_bytes; wire add_cnt_bytes; wire end_cnt_bytes; reg cnt_bytes_flag; wire tx_done; reg [DATA_W-1:0] data; reg send_en; reg [STATE_W-1:0] state_c; reg [STATE_W-1:0] state_n; wire IDLE2S1_start; wire S12S2_start; wire S22S1_start ; wire S22IDLE_start ; reg [DATAN_W-1:0] data_tmp; my_uart_tx my_uart_tx( .clk (clk), //時鐘 .rst_n (rst_n), //復位 .data (data), //發送數據 .send_en (send_en), //發送使能 .baud_set (4'd4), //波特率設置，默認9600bps .uart_tx (uart_tx), //串口發送 .tx_done (tx_done) //發送完成標志位 ); always @(posedge clk or negedge rst_n)begin if(!rst_n) cnt_bytes <= 0; else if(add_cnt_bytes)begin if(end_cnt_bytes) cnt_bytes <= 0; else cnt_bytes <= cnt_bytes + 1'b1; end end assign add_cnt_bytes = cnt_bytes_flag; assign end_cnt_bytes = add_cnt_bytes && cnt_bytes == CNTBY_N - 1; always @(*)begin if(tx_done) cnt_bytes_flag = 1; else cnt_bytes_flag = 0; end //狀態機 //狀態轉移描述 always @(posedge clk or negedge rst_n)begin if(!rst_n) state_c <= IDLE; else state_c <= state_n; end //狀態轉移條件判斷描述 always @(*)begin case(state_c) IDLE:begin if(IDLE2S1_start) state_n = S1; else state_n = state_c; end S1:begin if(S12S2_start) state_n = S2; else state_n = state_c; end S2:begin if(S22S1_start) state_n = S1; else if(S22IDLE_start) state_n = IDLE; else state_n = state_c; end default: state_n = IDLE; endcase end //狀態轉移條件描述 assign IDLE2S1_start = state_c==IDLE && trans_go; assign S12S2_start = state_c==S1 && send_en; assign S22S1_start = state_c==S2 && tx_done && !end_cnt_bytes; assign S22IDLE_start = state_c==S2 && end_cnt_bytes; //狀態輸出 always @(posedge clk or negedge rst_n)begin if(!rst_n) send_en <= 0; else if(state_c == S1) send_en <= 1; else send_en <= 0; end always @(posedge clk or negedge rst_n)begin if(!rst_n)begin data <= 0; data_tmp <= 0; end else if(state_c == IDLE)begin data <= 0; data_tmp <= data_n; end else if(state_c == S1 && !send_en)begin data <= data_tmp[DATAN_W-1:DATAN_W-8]; data_tmp <= {data_tmp[DATAN_W-9:0],data_tmp[DATAN_W-1:DATAN_W-8]}; end end endmodule

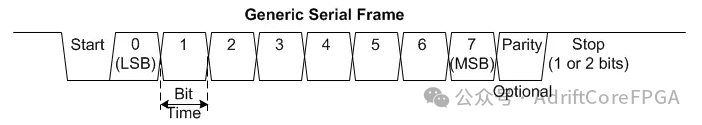

UART發送模塊
module my_uart_tx( clk , //時鐘 rst_n , //復位 data , //發送數據 send_en , //發送使能 baud_set , //波特率設置 uart_tx , //串口發送 tx_done //發送完成標志位 ); parameter DATA_W = 8; parameter SET_W = 3; parameter BYTE_D = 10; parameter BAUT_W = 17; parameter BYTE_W = 4; input clk; input rst_n; input [DATA_W-1:0] data; input send_en; input [SET_W-1:0] baud_set; output uart_tx; output tx_done; reg uart_tx; reg tx_done; reg [BAUT_W-1:0] cnt_baud; reg [BAUT_W-1:0] baud; wire add_cnt_baud; wire end_cnt_baud; reg [BYTE_W-1:0] cnt_byte; wire add_cnt_byte; wire end_cnt_byte; reg [BYTE_D-1:0] uart_data; reg cnt_baud_flag; always @(posedge clk or negedge rst_n)begin if(!rst_n) cnt_baud <= 0; else if(add_cnt_baud)begin if(end_cnt_baud) cnt_baud <= 0; else cnt_baud <= cnt_baud + 1'b1; end end assign add_cnt_baud = cnt_baud_flag; assign end_cnt_baud = add_cnt_baud && cnt_baud == baud - 1; always @(posedge clk or negedge rst_n)begin if(!rst_n) cnt_byte <= 0; else if(add_cnt_byte)begin if(end_cnt_byte) cnt_byte <= 0; else cnt_byte <= cnt_byte + 1'b1; end end assign add_cnt_byte = end_cnt_baud; assign end_cnt_byte = add_cnt_byte && cnt_byte == BYTE_D - 1; always @(posedge clk or negedge rst_n)begin if(!rst_n) uart_tx <= 1; else if(cnt_baud == 0 && add_cnt_baud) uart_tx <= uart_data[cnt_byte]; end always @(posedge clk or negedge rst_n)begin if(!rst_n) uart_data <= 10'b0; else if(!cnt_baud_flag && send_en) uart_data <= {1'b1,data,1'b0}; end always @(posedge clk or negedge rst_n)begin if(!rst_n) cnt_baud_flag <= 0; else if(send_en) cnt_baud_flag <= 1; else if(end_cnt_byte) cnt_baud_flag <= 0; end always @(*)begin case(baud_set) 3'd0:baud = 17'd83333;//600bps 3'd1:baud = 17'd41666;//1200bps 3'd2:baud = 17'd20833;//2400bps 3'd3:baud = 17'd10416;//4800bps 3'd4:baud = 17'd5208 ;//9600bps 3'd5:baud = 17'd2604 ;//19200bps 3'd6:baud = 17'd1302 ;//38400bps 3'd7:baud = 17'd868 ;//57600bps default: baud = 0; endcase end always @(posedge clk or negedge rst_n)begin if(!rst_n) tx_done <= 0; else if(end_cnt_byte) tx_done <= 1; else tx_done <= 0; end endmodule
