1簡介

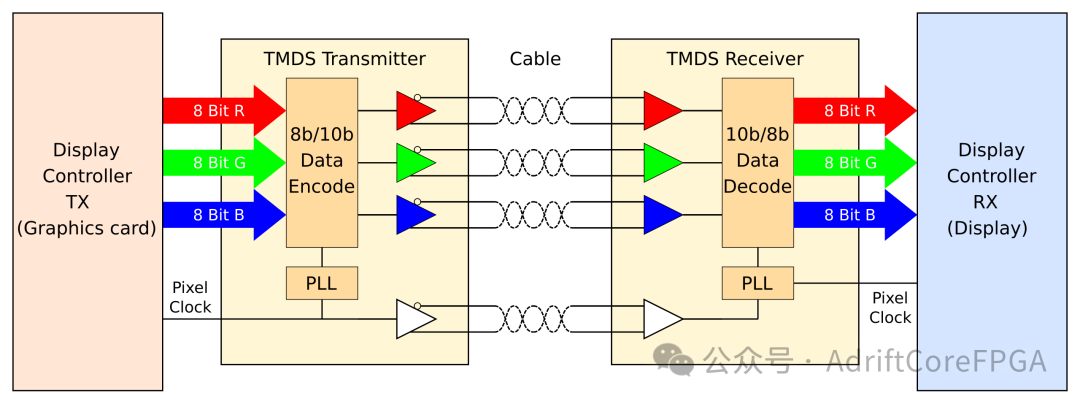

TMDS編碼是由Silicon Image（后來的HDMI Licensing）開發的一種專門用于DVI和HDMI的編碼技術。它的主要特點是通過將每個8位數據編碼成10位數據，以減少信號中的電平轉換次數（即過渡數量），從而減小電磁干擾。這種方法是一種8b/10b編碼形式，但使用的編碼集不同于最初的IBM版本。

2TMDS控制信號

C0和C1 ，在TMDS編碼中，通道0通常用于傳輸重要的同步信號。C0和C1位分別編碼了水平同步信號（HSync）和垂直同步信號（VSync），這是視頻顯示中重要的控制信號，用于同步顯示器的掃描。在其他通道（如通道1和通道2）中，C0和C1位則編碼了CTL0到CTL3信號。在DVI協議中，這些信號未被使用；但在HDMI協議中，這些信號用于傳輸額外的控制信息。例如，它們可以指示即將傳輸?shù)臄?shù)據類型（如視頻數據或數據島，即非視頻數據塊），HDCP（高帶寬數字內容保護）狀態等。這些信號幫助接收器理解即將到來的數據性質和處理要求。

de ，DE信號通常在水平消隱和垂直消隱（即屏幕未顯示有效圖像的區域）期間為低電平。當掃描線處于有效顯示區域時，DE信號為高電平。在HDMI/DVI傳輸中，DE信號被用來幫助接收器識別和分離傳輸?shù)南袼財?shù)據與同步信號，從而正確顯示圖像。主要用于指示傳輸?shù)臄?shù)據是否有效的視頻數據。

3Encode

TMDS通過兩個階段的過程，將輸入的8位數據轉換為具有特定理想特性的10位編碼。

第一階段，第一位，在這個階段，第一位保持不變。后續位，每個后續位與前一位進行異或（XOR）或同或（XNOR）操作。編碼器會選擇異或或同或操作，以確定哪種操作將導致最少的電平轉換。第九位用于編碼采用的是哪種操作。

第二階段 ，可選反轉：在這個階段，前八位數據可以選擇性地進行反轉，以均衡數據中“1”和“0”的數量，從而維持平均的直流電平。第十位用于編碼是否進行了這種反轉操作。

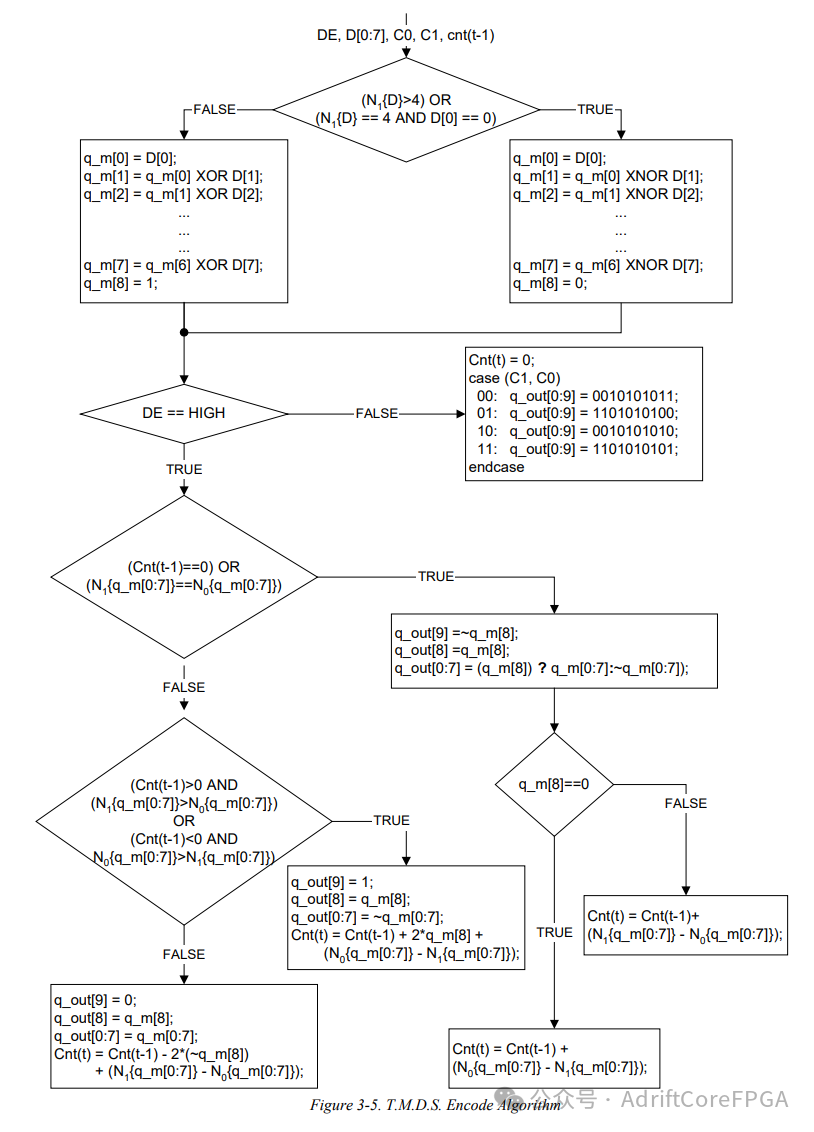

下圖是TMDS編碼的流程圖

1. 第一步判斷：N1{D} > 4 OR (N1{D} == 4 AND D[0] == 0)

決定如何處理當前8位數據D[0:7]，即通過異或(XOR)還是同或(XNOR)操作進行編碼。如果數據中的“1”的數量（N1{D}）大于4（即多數為“1”），或者N1{D}等于4并且最低位D[0]為0，則使用同或（XNOR）操作，編碼結果將趨向于更多的“0”。否則，使用異或（XOR）操作，編碼結果可能趨向于更多的“1”。

2. DE信號的判斷

DE（Data Enable）信號用于區分視頻數據和控制信號。如果DE為高，則表示這是視頻數據，否則是控制信號。如果DE為高，繼續處理視頻數據。如果DE為低，選擇預定義的控制信號編碼模式（CTRLTOKEN）。

3. 第二步判斷：(Cnt(t-1) == 0) OR (N1{q_m} == N0{q_m})

根據上一時鐘周期的計數器值Cnt(t-1)和當前數據的平衡性（即N1{q_m}和N0{q_m}的比較）決定是否反轉輸出數據q_out。如果Cnt(t-1)等于0，或者當前編碼結果中“1”和“0”的數量相等（N1{q_m} == N0{q_m}），直接輸出。否則，繼續判斷是否需要反轉數據。

4. 第三步判斷：(Cnt(t-1) > 0 AND N1{q_m} > N0{q_m}) OR (Cnt(t-1) < 0 AND N0{q_m} > N1{q_m}決定是否反轉數據輸出，反轉操作的目的是為了維持DC平衡。如果計數器Cnt(t-1)大于0，表示之前的編碼傾向于“1”較多，如果當前數據中“1”的數量也較多，則需要反轉數據以增加“0”的數量。類似地，如果Cnt(t-1)小于0，表示之前的編碼傾向于“0”較多，如果當前數據中“0”的數量也較多，則需要反轉數據以增加“1”的數量。

5. 反轉數據的邏輯

在需要反轉的情況下，執行數據反轉操作，并調整計數器Cnt(t)。反轉數據位（q_out[7:0] = ~q_m[7:0]），同時調整計數器，確保編碼后的數據更接近DC平衡。

6. 控制信號處理

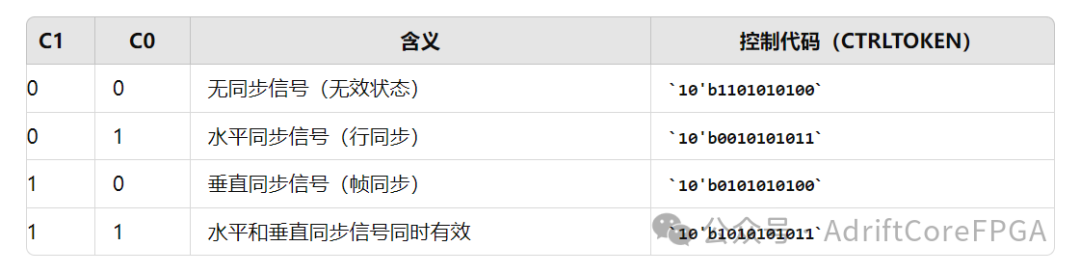

當DE為低時，輸出預定義的控制信號（如同步信號或空白信號）。根據輸入的控制位C0和C1，選擇一個固定的10位編碼（CTRLTOKEN）。

4總結

TMDS的目的是確保在高速信號傳輸時保持?jǐn)?shù)據的完整性，主要應用于視頻數據傳輸。而8b/10b編碼主要用于一般的高速數據鏈路，目的是提高信號傳輸?shù)目煽啃院屯叫?。雖然兩者都采用了將8位數據轉換為10位數據的方式，但具體的編碼規則和目的不同。TMDS更注重減少信號過渡和電磁干擾，而8b/10b則更側重于維持DC平衡和信號同步。

附錄A：TMDS ENCODE Verilog代碼

//////////////////////////////////////////////////////////////////////////////////  Xilinx, Inc. 2008                 www.xilinx.com////////////////////////////////////////////////////////////////////////////////////  File name :       encode.v////  Description :     TMDS encoder ////  Date - revision : Jan. 2008 - v 1.0////  Author :          Bob Feng////  Disclaimer: LIMITED WARRANTY AND DISCLAMER. These designs are//              provided to you "as is". Xilinx and its licensors make and you//              receive no warranties or conditions, express, implied,//              statutory or otherwise, and Xilinx specifically disclaims any//              implied warranties of merchantability, non-infringement,or//              fitness for a particular purpose. Xilinx does not warrant that//              the functions contained in these designs will meet your//              requirements, or that the operation of these designs will be//              uninterrupted or error free, or that defects in the Designs//              will be corrected. Furthermore, Xilinx does not warrantor//              make any representations regarding use or the results of the//              use of the designs in terms of correctness, accuracy,//              reliability, or otherwise.////              LIMITATION OF LIABILITY. In no event will Xilinx or its//              licensors be liable for any loss of data, lost profits,cost//              or procurement of substitute goods or services, or for any//              special, incidental, consequential, or indirect damages//              arising from the use or operation of the designs or//              accompanying documentation, however caused and on any theory//              of liability. This limitation will apply even if Xilinx//              has been advised of the possibility of such damage. This//              limitation shall apply not-withstanding the failure of the//              essential purpose of any limited remedies herein.////  Copyright by 2006 Xilinx, Inc.//  All rights reserved//////////////////////////////////////////////////////////////////////////////// `timescale 1 ps / 1ps module encode ( input            clkin, // pixel clock input input            rstin, // async. reset input (active high) input      [7:0] din, // data inputs: expect registered input            c0, // c0 input input            c1, // c1 input input            de, // de input output reg [9:0] dout // data outputs);  //////////////////////////////////////////////////////////// // Counting number of 1s and 0s for each incoming pixel // component. Pipe line the result. // Register Data Input so it matches the pipe lined adder // output //////////////////////////////////////////////////////////// reg [3:0] n1d; //number of 1s in din reg [7:0] din_q;  always @ (posedge clkin) begin n1d <= din[0] + din[1] + din[2] + din[3] + din[4] + din[5] + din[6] + din[7];  din_q <= din; end  /////////////////////////////////////////////////////// // Stage 1: 8 bit -> 9 bit // Refer to DVI 1.0 Specification, page 29, Figure 3-5 /////////////////////////////////////////////////////// wire decision1;  assign decision1 = (n1d > 4'h4) | ((n1d == 4'h4) & (din_q[0] == 1'b0));/* reg [8:0] q_m; always @ (posedge clkin) begin q_m[0] <=#1 din_q[0]; q_m[1] <=#1 (decision1) ? (q_m[0] ^~ din_q[1]) : (q_m[0] ^ din_q[1]); q_m[2] <=#1 (decision1) ? (q_m[1] ^~ din_q[2]) : (q_m[1] ^ din_q[2]); q_m[3] <=#1 (decision1) ? (q_m[2] ^~ din_q[3]) : (q_m[2] ^ din_q[3]); q_m[4] <=#1 (decision1) ? (q_m[3] ^~ din_q[4]) : (q_m[3] ^ din_q[4]); q_m[5] <=#1 (decision1) ? (q_m[4] ^~ din_q[5]) : (q_m[4] ^ din_q[5]); q_m[6] <=#1 (decision1) ? (q_m[5] ^~ din_q[6]) : (q_m[5] ^ din_q[6]); q_m[7] <=#1 (decision1) ? (q_m[6] ^~ din_q[7]) : (q_m[6] ^ din_q[7]); q_m[8] <=#1 (decision1) ? 1'b0 : 1'b1; end*/ wire [8:0] q_m; assign q_m[0] = din_q[0]; assign q_m[1] = (decision1) ? (q_m[0] ^~ din_q[1]) : (q_m[0] ^ din_q[1]); assign q_m[2] = (decision1) ? (q_m[1] ^~ din_q[2]) : (q_m[1] ^ din_q[2]); assign q_m[3] = (decision1) ? (q_m[2] ^~ din_q[3]) : (q_m[2] ^ din_q[3]); assign q_m[4] = (decision1) ? (q_m[3] ^~ din_q[4]) : (q_m[3] ^ din_q[4]); assign q_m[5] = (decision1) ? (q_m[4] ^~ din_q[5]) : (q_m[4] ^ din_q[5]); assign q_m[6] = (decision1) ? (q_m[5] ^~ din_q[6]) : (q_m[5] ^ din_q[6]); assign q_m[7] = (decision1) ? (q_m[6] ^~ din_q[7]) : (q_m[6] ^ din_q[7]); assign q_m[8] = (decision1) ? 1'b0 : 1'b1;  ///////////////////////////////////////////////////////// // Stage 2: 9 bit -> 10 bit // Refer to DVI 1.0 Specification, page 29, Figure 3-5 ///////////////////////////////////////////////////////// reg [3:0] n1q_m, n0q_m; // number of 1s and 0s for q_m always @ (posedge clkin) begin n1q_m  <= q_m[0] + q_m[1] + q_m[2] + q_m[3] + q_m[4] + q_m[5] + q_m[6] + q_m[7]; n0q_m  <= 4'h8 - (q_m[0] + q_m[1] + q_m[2] + q_m[3] + q_m[4] + q_m[5] + q_m[6] + q_m[7]); end  parameter CTRLTOKEN0 = 10'b1101010100; parameter CTRLTOKEN1 = 10'b0010101011; parameter CTRLTOKEN2 = 10'b0101010100; parameter CTRLTOKEN3 = 10'b1010101011;  reg [4:0] cnt; //disparity counter, MSB is the sign bit wire decision2, decision3;  assign decision2 = (cnt == 5'h0) | (n1q_m == n0q_m); ///////////////////////////////////////////////////////////////////////// // [(cnt > 0) and (N1q_m > N0q_m)] or [(cnt < 0) and (N0q_m > N1q_m)] ///////////////////////////////////////////////////////////////////////// assign decision3 = (~cnt[4] & (n1q_m > n0q_m)) | (cnt[4] & (n0q_m > n1q_m));  //////////////////////////////////// // pipe line alignment //////////////////////////////////// reg       de_q, de_reg; reg       c0_q, c1_q; reg       c0_reg, c1_reg; reg [8:0] q_m_reg;  always @ (posedge clkin) begin de_q    <= de; de_reg  <= de_q;  c0_q    <= c0; c0_reg  <= c0_q; c1_q    <= c1; c1_reg  <= c1_q;  q_m_reg <= q_m; end  /////////////////////////////// // 10-bit out // disparity counter /////////////////////////////// always @ (posedge clkin or posedge rstin) begin if(rstin) begin dout <= 10'h0; cnt <= 5'h0; end else begin if (de_reg) begin if(decision2) begin dout[9]   <= ~q_m_reg[8];  dout[8]   <= q_m_reg[8];  dout[7:0] <= (q_m_reg[8]) ? q_m_reg[7:0] : ~q_m_reg[7:0];  cnt <=#1 (~q_m_reg[8]) ? (cnt + n0q_m - n1q_m) : (cnt + n1q_m - n0q_m); end else begin if(decision3) begin dout[9]   <= 1'b1; dout[8]   <= q_m_reg[8]; dout[7:0] <= ~q_m_reg[7:0];  cnt <=#1 cnt + {q_m_reg[8], 1'b0} + (n0q_m - n1q_m); end else begin dout[9]   <= 1'b0; dout[8]   <= q_m_reg[8]; dout[7:0] <= q_m_reg[7:0];  cnt <= cnt - {~q_m_reg[8], 1'b0} + (n1q_m - n0q_m); end end end else begin case ({c1_reg, c0_reg}) 2'b00:   dout <= CTRLTOKEN0; 2'b01:   dout <= CTRLTOKEN1; 2'b10:   dout <= CTRLTOKEN2; default: dout <= CTRLTOKEN3; endcase  cnt <= 5'h0; end end end endmodule
