1前言

對于許多FPGA/IC工程師而言，設計實現游刃有余，驗證仿真卻常成短板——傳統驗證方法面臨兩難困局：學習UVM需投入大量時間成本，而純Verilog自仿又會陷入重復造輪子的低效循環。以通信協議仿真為例，僅報文解析就需要重寫整套解析邏輯，相當于用Verilog再實現一次協議棧，耗時費力。

此時，Python的生態優勢便鋒芒盡顯。其豐富的字符串處理庫可直接解析報文，配合Cocotb框架，僅需少量Python代碼即可構建高效測試平臺，將驗證工作量壓縮70%以上。Cocotb的獨特價值正在于此：用Python解放驗證生產力，讓工程師專注于設計創新而非重復勞動。

2MakeFile

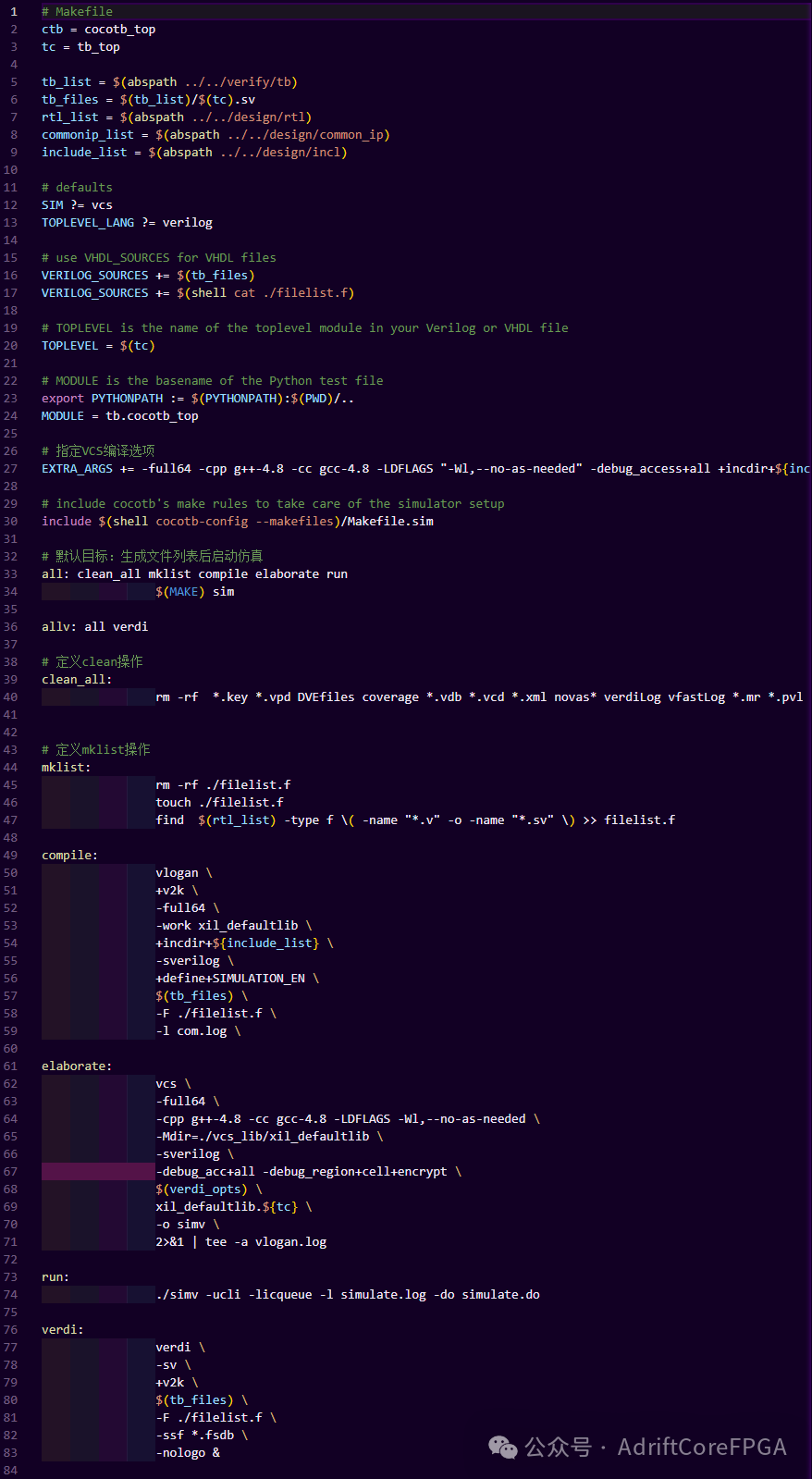

為構建高度集成的自動化驗證環境，我在Cocotb原生Makefile基礎上深度定制，打通了Cocotb仿真控制→VCS編譯仿真（包括Vivado IP）→Verdi波形調試的端到端流水線。通過統一的任務入口（make all/make all），開發者可一鍵完成從RTL編譯、測試用例執行到覆蓋率報告生成的完整流程。下方開源的Makefile模板已封裝多工具協同的核心配置，若采用類似仿真架構，可直接克隆適配至實際項目。

如果想?yún)⒖急疚娜状a，可通過附錄A獲取。

2D觸發器測試代碼實現

在完成頂層模塊后，我們可以再封裝一層 tb_top.sv。雖然使用 cocotb 時，Python 文件即為我們的 testbench，但額外添加 tb_top.sv 可以引入更多輔助信息，如用于生成 FSDB 波形的 dump 代碼，甚至可以插入計數器等調試信息，方便定位問題。

// This file is public domain, it can be freely copied without restrictions.// SPDX-License-Identifier: CC0-1.0// `timescale 1us/1usmodule dff ( input logic clk, d, rst_n, output logic q);always @(posedge clk or negedge rst_n) begin if(!rst_n) q <= 0; else q <= d;endlogic [31:0] cnt;always @(posedge clk or negedge rst_n)begin if(!rst_n) cnt <= 'd0; else cnt <= cnt + 1'b1;endendmodule

//tb_top.sv`timescale 1ns/1nsmodule tb_top;logic clk, d, rst_n;logic q;dff u_dff( .clk    ( clk   ), .d      ( d     ), .rst_n  ( rst_n ), .q      ( q     ));initial begin $fsdbDumpfile("tb_top.fsdb"); $fsdbDumpvars(0, tb_top,"+all");endendmodule

3Cocotb

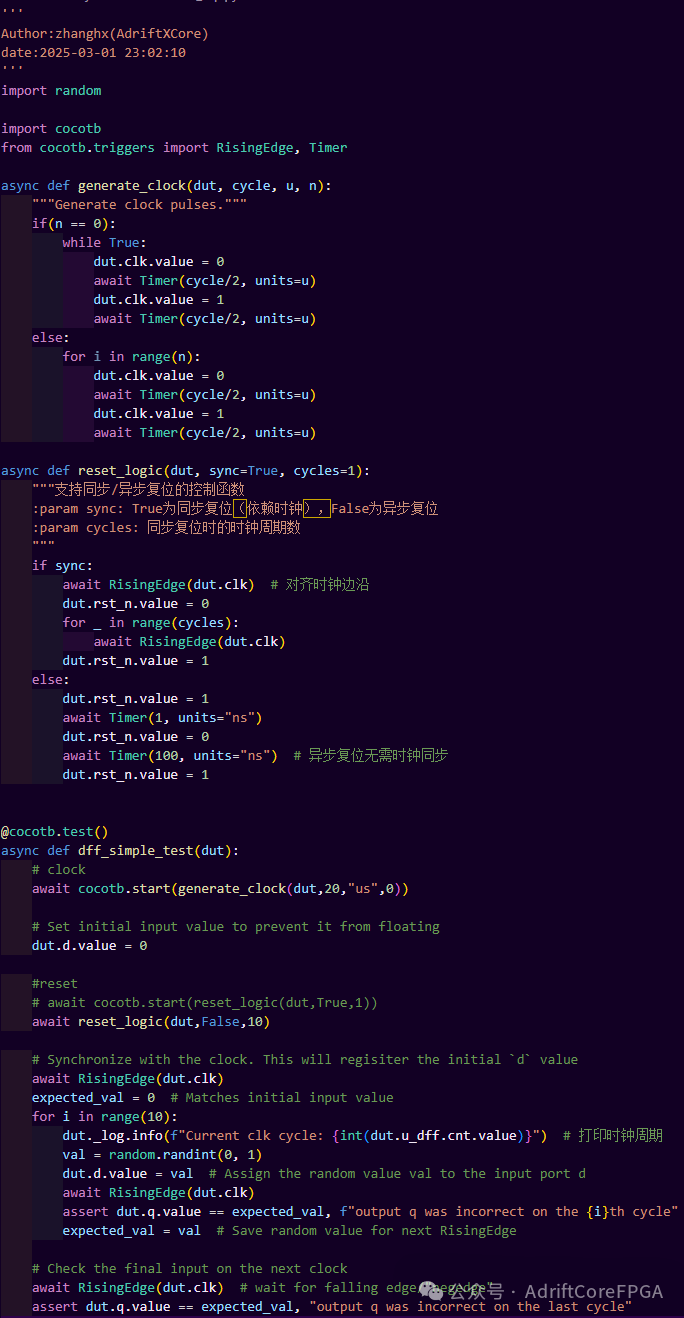

我們定義了一些通用工具函數（輪子），如時鐘生成函數、復位函數等，這些可以在其他測試中直接復用。

通過 @cocotb.test() 裝飾器，我們定義了一個測試用例。

使用 cocotb.start() 啟動了一個時鐘協程，從而持續產生時鐘信號。

初始化輸入端口，訪問 Verilog 信號的方法是 dut.信號.value，其中 dut 對應 tb_top，value 是 cocotb 中用于設置或獲取信號值的參數。

嵌入復位函數，等待復位完成后，即可開始對 D 觸發器進行測試。

測試中使用 assert 語句檢查 D 觸發器的輸出是否符合預期，若不符合，測試用例會終止仿真并在終端輸出錯誤信息。

4開始仿真

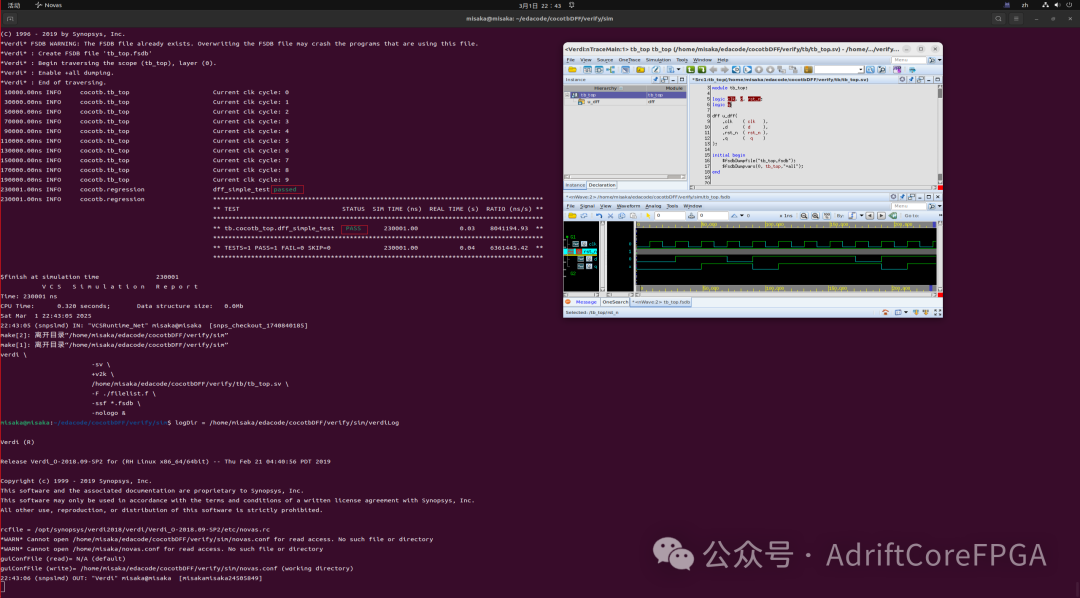

輸入make/make all即可，仿真完成后，可通過make verdi打開波形

或者輸入make allv，仿真完成自動打開verdi波形

可以看到case順利通過

5寫在最后

寫在這里，我有一個大膽的想法，當前AI在硬件描述語言（如Verilog）生成上仍顯稚嫩，但其在Python代碼創作領域已展現出驚人潛力——若將大模型與Cocotb框架深度結合，讓工程師用自然語言描述測試場景（如“對AXI總線發起100次隨機讀寫”），由AI如DeepSeek等大語言模型自動生成Python測試腳本、斷言規則甚至覆蓋率收集邏輯，或許能顛覆傳統驗證模式：開發者無需逐行編寫激勵代碼，轉而聚焦于驗證策略制定與邊界條件定義，使驗證周期大幅壓縮，這既是AI+EDA的技術奇點，更是破解芯片驗證“時間墻”的革命性路徑。對此你怎么想呢？
