（全球TMT2021年11月11日訊）三星推出了全新2.5D封裝解決方案H-Cube（Hybrid Substrate Cube，混合基板封裝），專用于需要高性能和大面積封裝技術的高性能計算（HPC）、人工智能（AI）、數據中心和網絡產品等領域。

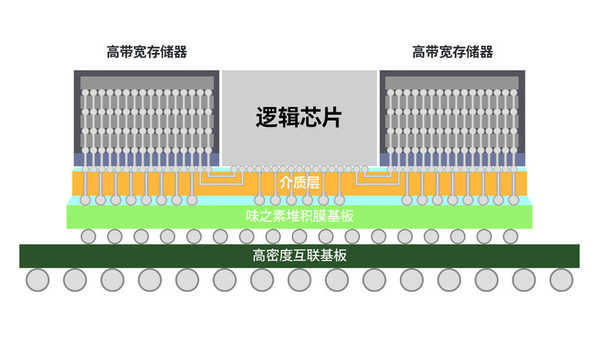

H-Cube結構和特點

2.5D封裝技術，通過硅中介層把邏輯芯片和高帶寬內存芯片集成于方寸之間。三星H-Cube^TM封裝解決方案，通過整合兩種具有不同特點的基板：精細化的ABF（Ajinomoto Build-up Film，味之素堆積膜）基板，以及HDI（High Density Interconnection，高密度互連）基板，可以進一步實現更大的2.5D封裝。

隨著現代高性能計算、人工智能和網絡處理芯片的規格要求越來越高，需要封裝在一起的芯片數量和面積劇增，帶寬需求日益增高，使得大尺寸的封裝變得越來越重要。其中關鍵的ABF基板，由于尺寸變大，價格也隨之劇增。

特別是在集成6個或以上的HBM的情況下，制造大面積ABF基板的難度劇增，導致生產效率降低。我們通過采用在高端ABF基板上疊加大面積的HDI基板的結構，很好解決了這一難題。

通過將連接芯片和基板的焊錫球的間距縮短35%，可以縮小ABF基板的尺寸，同時在ABF基板下添加HDI基板以確保與系統板的連接。

此外，通過三星專有的信號/電源完整性分析，即便在集成多個邏輯芯片和HBM的情況下，H-Cube也能穩定供電和傳輸信號，而減少損耗或失真，從而增強了該解決方案的可靠性。
