引言

道路上的井蓋遍及城市各地，由于人為偷盜或者長期磨損導致井蓋丟失、塌陷，對過往車輛和行人造成危險。針對井蓋監控手段欠缺，目前以人防、物防為主，急需設計一種技術防范的安全監管系統。近幾年隨著無線傳感網絡的發展，利用無線傳感網絡設計安防領域已成為熱點。由于井蓋之間距離較近，結合ZigBee短距離通信技術，設計一種基于井蓋安全監控系統的嵌入式網關，網關接收來自無線傳感網絡協調器的數據，處理、存儲后通過GPRS網絡傳輸?shù)焦簿W(wǎng)絡中。

1井蓋監控系統的工作原理

本文的井蓋監控系統的工作原理圖如圖1所示，其系統組成為包含井蓋報警器的ZigBee網絡、嵌入式網關、GPRS短信模塊、Web服務器。井蓋報警器之間采用ZigBee無線通信技術，每個報警器作為ZigBee網絡中的節點，通過固定的組網方式形成無線傳感網絡。報警器以接力的方式將數據傳到ZigBee網絡的協調器節點，協調器節點負責接收所有網絡中的報警器節點信息。嵌入式網關通過串口1獲得ZigBee無線傳感網絡中的報警器數據，將數據通過數據庫存儲并處理,將必須的信號發送給GPRS模塊，GPRS電路將其轉發到具有固定IP地址的Web數據庫服務器中，實現報警數據的上傳。市政設施管理處以及自來水廠等政府機構可以通過網絡查詢自己?jiǎn)挝坏木w狀態，是否需要維護，并記錄，同時發送短信給檢修人員，實現及時維修和處理。

圖1井蓋監控系統工作原理

2系統網關的硬件設計

本系統的網關硬件組成框圖如圖2所示，該網關包含三星公司的微處理器S3C6410、存儲模塊、JTAG接口、LCD顯示接口、GPRS模塊等。

2.1處理器

系統采用三星公司的S3C6410微處理器作為網關硬件電路，S3C6410采用ARM11的內核架構，采用8級流水線與數據地址總線分離的哈佛結構［4-5］。包含多種硬件外設，支持NOR-FLASH，NAND-FLASH，OneNAND，CF，ROM等多種存儲器端口，增加的流水線設計提高了時鐘頻率和并行處理能力。是一種高性能的32位RISC處理器，可以穩定運行在667MHz主頻以上。主要應用于嵌入式設備、消費類電子、工業控制、車載導航、行業PDA等電子產品。

2.2存儲模塊

網關的數據都放在存儲模塊中，S3C6410的平臺包含NANDFLASH,NORFLASH和SD卡三種。NANDFLASH采用三星公司的K9F1G08U0型號，大小為128MB,存放bootloader,啟動參數、內核、根文件等，網關設計采用從NANDFLASH啟動，選擇德國DENX軟件中心開發的U-Boot作為bootloader進行引導。NORFLASH采用低電壓供電且具有低功耗模式的S29AL08D芯片，大小為8MB,3V供電。S3C6410提供SD卡接口，可以外接SD卡,支持從SD卡啟動。

JTAG接口

S3C6410可使用簡易JTAG電路對FLASH進行在線編程，通過標準20針接口同宿主機相連接，實現FLASH的擦除和編程。

GPRS模塊

GPRS模塊采用SIMCOM公司的SIM900A，工作頻段支持EGSM900MHz和DCS1800MHz，可以使用包含CS-4等多種編碼格式，內置TCP/IP協議，采用SPI接口，同微處理器S3C6410的串口0相連。

LCD顯示接口

LCD選用7寸真彩色寬屏AT070TN92，外帶7寸電阻觸摸屏，分辨率800X480,支持LVDS接口。

3網關平臺的搭建

S3C6410微處理器采用移植性較強的Linux操作系統，能夠固化在容量小的嵌入式設備，系統內核選用2.6.38.8,搭建網關開發平臺主要包含三個部分：引導程序、內核、系統文件［6-7］。編譯環境選擇交叉編譯，選擇VMware虛擬機，交叉編譯器選用arm-linux-gcc-3.41,實現在Windows操作系統下編譯嵌入式Linux系統執行的文件。

引導程序主要負責加載操作系統，實現硬件的初始化，建立設備的內存映射表。加載方式采用將BootLoader搬移到SDRAM中進行執行，比直接在FLASH中運行速率快。采用開源的U-boot作為BootLoader,針對S3C6410硬件修改體系結構相應代碼實現移植。

內核部分主要針對需要進行內核裁剪和添加，獲取標準的Linux內核2.6.38.8版本，配置Kconfig文件，產生.config文件，通過編譯內核生成內核鏡像文件zlmage。將GPRS模塊驅動和LCD驅動編譯生成動態文件，采用insmod方式加載到內核。

系統文件主要制作Linux系統的根文件系統，Linux所有設備都是以文件形式存在，選擇常用的cramfs文件系統，啟動內核需要根文件系統來掛載。下載Busybox工具進行配置，利用mkcramfs制作文件系統的鏡像。

4網關的軟件設計

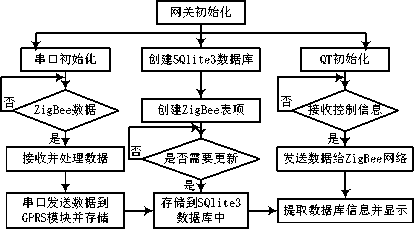

井蓋監控系統的網關設計軟件工作流程如圖3所示，包含三個處理事件：串口、數據庫和QT界面設置。

串口處理需要通過啟動進程實現，本系統需要接收Z(yǔ)igBee網絡傳輸?shù)臄?shù)據，網關和ZigBee網絡的協調器通過串口1連接，網關啟動一個進程接收Z(yǔ)igBee網絡的節點數據,包括節點地址和采集的傳感器參數。當有數據傳輸過來時,按照節點ID將數據存儲在SQlite3數據庫中。

數據庫采用SQlite3的小型嵌入式數據庫，占用250KB空間大小，支持?jǐn)?shù)據庫達到2TB。網關啟動后在相應路徑建立數據庫，同時建立數據庫表項，包含節點ID和節點地址以及傳感器采集的井蓋狀態信息等。

應用程序界面采用QTCreater設計，基于C++進行開發的應用程序框架。設計良好的UI界面，通過按鍵的觸發調用數據庫和串口提供的API接口函數，顯示出各個井蓋模塊的安全狀態。后臺運行串口服務程序和數據庫，QT通過動態庫的方式調用相關數據。

圖3網關工作流程圖

5實驗分析

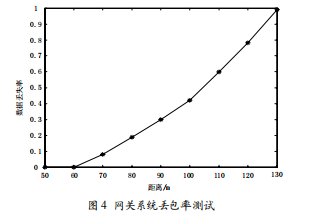

針對井蓋分布狀況，進行無障礙距離測試，實驗以丟包率進行測試。每隔5s從無線傳感網絡節點發送數據到網關,網關收到數據后分析并記錄。測試范圍在130m以?xún)?nèi)，10m為間隔，在每個距離點上發送300組數據，實驗結果如圖4所示。實驗結果表明，節點距離在60m范圍內丟包率為0,數據穩定傳輸，合理安置井蓋節點報警器可以滿足系統的應用要求。

6結語

系統采用低功耗ARM11的S3C6410的處理器設計井蓋安全報警系統，結合ZigBee無線傳感網絡布控井蓋報警器,通過GPRS網絡將數據傳送給遠程監控系統，達到實時監控的效果。該網關可擴展接口較豐富，將井蓋安全狀態信息通過串口接收，發送控制命令給無線傳感網絡的協調器?；赒T開發了友好的應用界面，可以實時查詢井蓋狀態，并對歷史數據進行存儲。該網關功能豐富，可擴展性較強，具有低功耗、高通信效率的特點，可廣泛應用與井蓋安全監控領域。
