OPA2111構成的均衡立體聲前置放大電路

時間：2008-06-02 22:26:20

關鍵字：立體聲 OPA 前置放大電路聲道

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]如圖所示為均衡立體聲前置放大電路。圖為左聲道前置放大電路，圖為右聲道前置放大電路。該電路采用了雙運放OPA2111。左、右聲道分別使用雙運放OPA2111中的一個運放。因而左、右聲道之間具有良好的匹配性(增益相

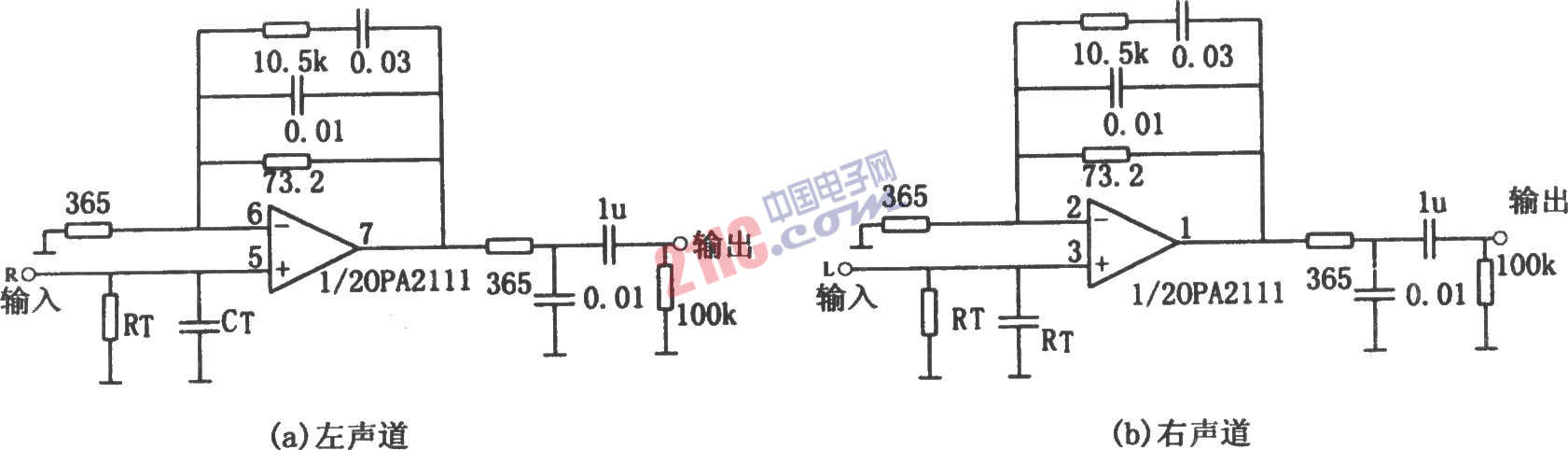

如圖所示為均衡立體聲前置放大電路。圖為左聲道前置放大電路，圖為右聲道前置放大電路。該電路采用了雙運放OPA2111。左、右聲道分別使用雙運放OPA2111中的一個運放。因而左、右聲道之間具有良好的匹配性(增益相差3dB，偏流相差0.5pA，漂移相差±0.5μV／℃)，用于構成均衡立體聲前置放大極為適當。由圖可知，左、右聲道電路完全相同，電路中的電容0.01μF、0.03μF和1μF均起改善音質的作用，半可變電容CT的調整范圍約為0.01～0.047μF。圖示電路的中頻增益約為26dB。
