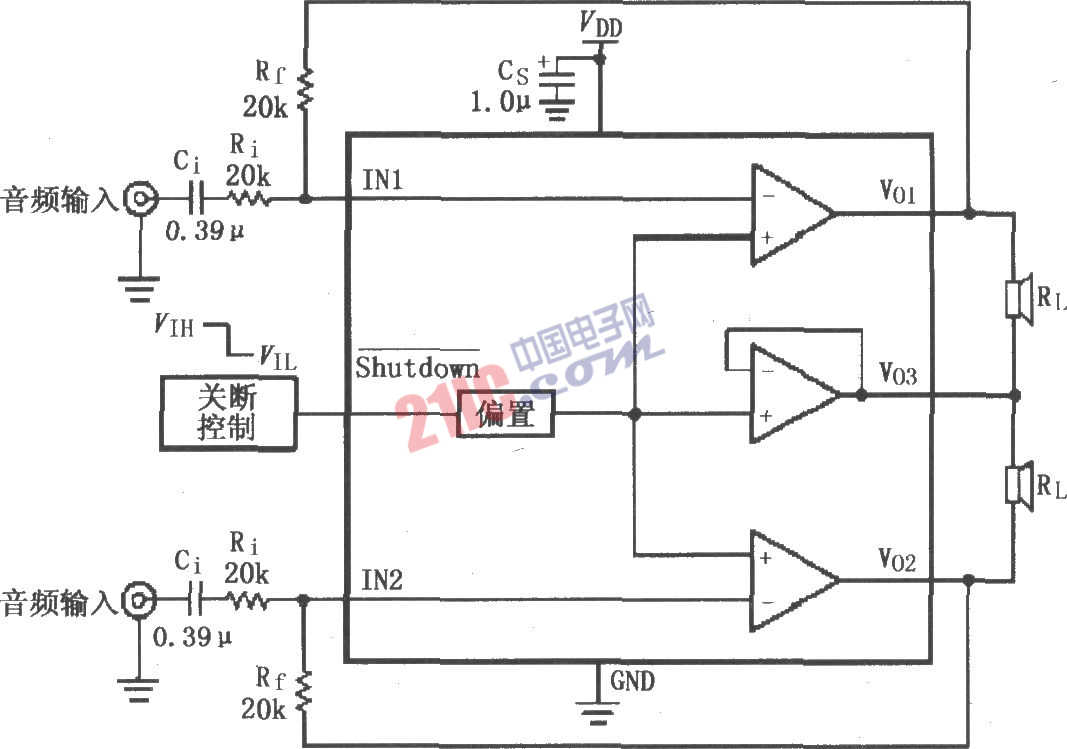

如圖所示為LM4910用于雙聲道放大器的典型電路。左、右聲道音頻信號分別輸入LM4910(MSOP／SO封裝)的1、2腳，經過內部放大器放大后分別由8、7、6腳輸出，直接加到各自聲道的揚聲器上。放大器增益Av=-Rf／Ri，最大功耗由PDMAX=4VDD2／π2RL。輸入端外接電阻和電容分別決定輸入-3dB帶寬，取 Ci≥1／(2π×20kΩ×20Hz)，采用約 0．39μF電容。LM4910的3腳外接關斷控制，當3腳接VDD(高電平)時允許工作，接地(低電平)時禁止工作。
