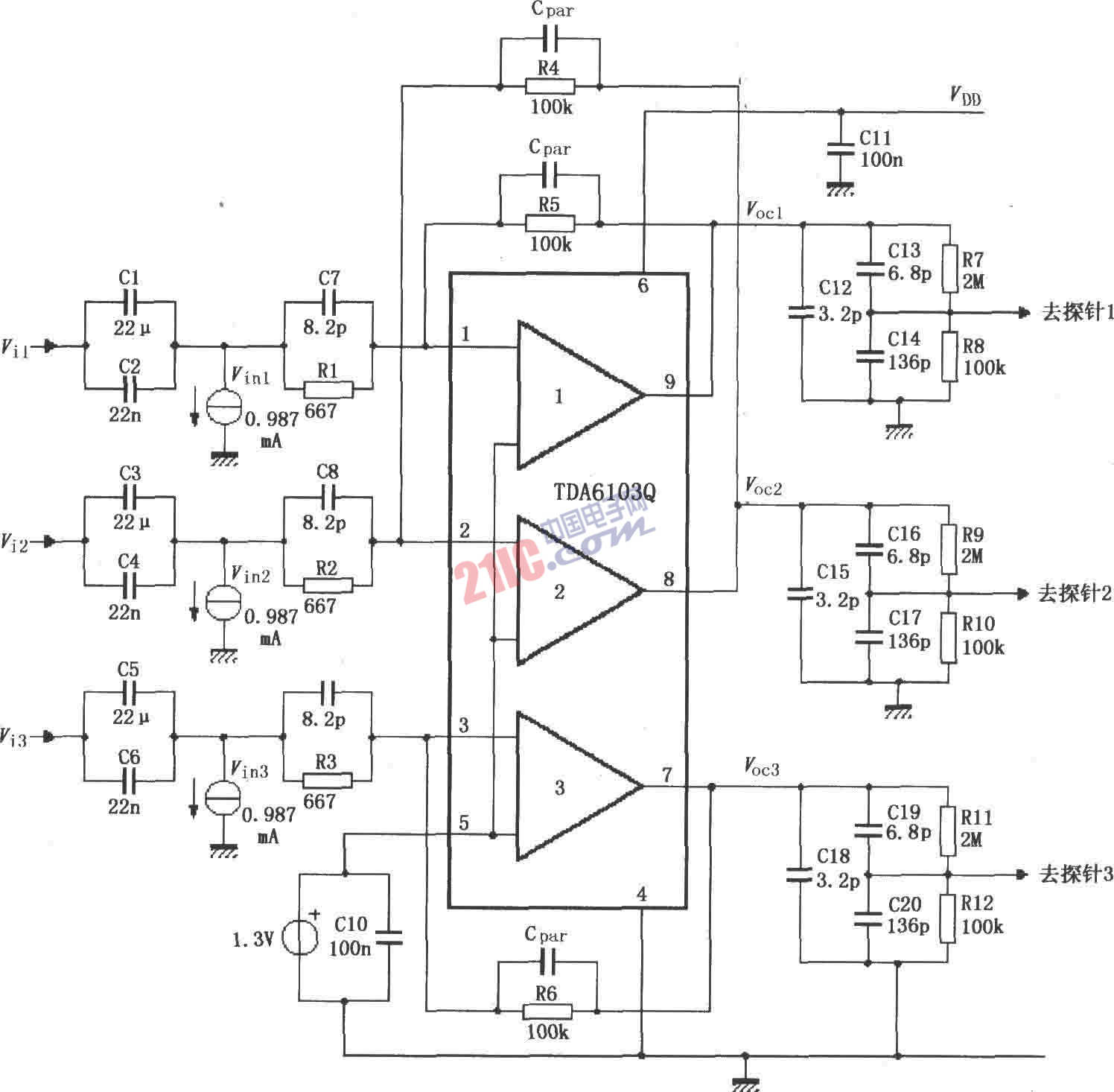

TDA6103Q的具有反饋因數1／150的測試電路圖
[導讀]如圖所示為TDA6103Q的具有反饋因數1／150的測試電路。輸入信號Vi1、Vi2、Vi3經過由電阻與電容組成的輸入網絡進入TDA6103Q的1、2、3腳，1、2、3腳與5腳分別是內部差分輸入級的反相輸入端和同相輸入端。放大后的信號分
如圖所示為TDA6103Q的具有反饋因數1／150的測試電路。輸入信號Vi1、Vi2、Vi3經過由電阻與電容組成的輸入網絡進入TDA6103Q的1、2、3腳，1、2、3腳與5腳分別是內部差分輸入級的反相輸入端和同相輸入端。放大后的信號分別從9、8、7腳輸出，經過由R2、R3、Cn、C8、C9組成的輸出網絡去探針1至探針3。1、9腳之間電阻R5與電容Cpar并聯組成反饋網絡；2、8腳之間電阻R4與電容Cpar并聯組成反饋網絡；3、7腳之間電阻R6與電容Cpar并聯組成反饋網絡，起自動黑色電平電流穩定性作用。
