450音頻信號發生器電路圖

時間：2008-07-23 20:55:01
手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀] 該振蕩器是通訊機用戶服務信號源。工作原理如圖所示。它由VTl、VT2等相關元器件組成。VTl利用變壓器T耦合產生振蕩信號，VT2為共集電極電路起緩沖放大，射極輸出。T變量器1—4繞組和C4電容組成選頻網絡。為防止T磁飽

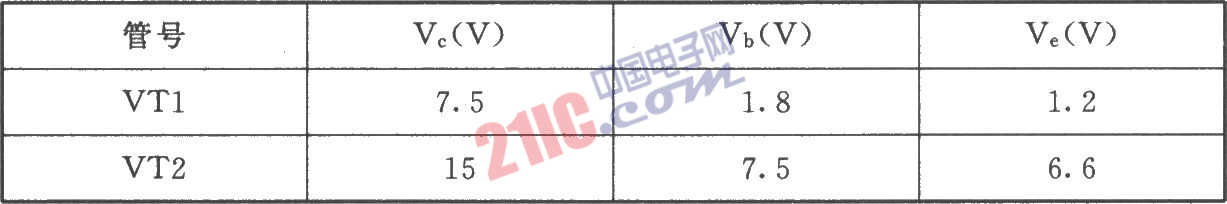

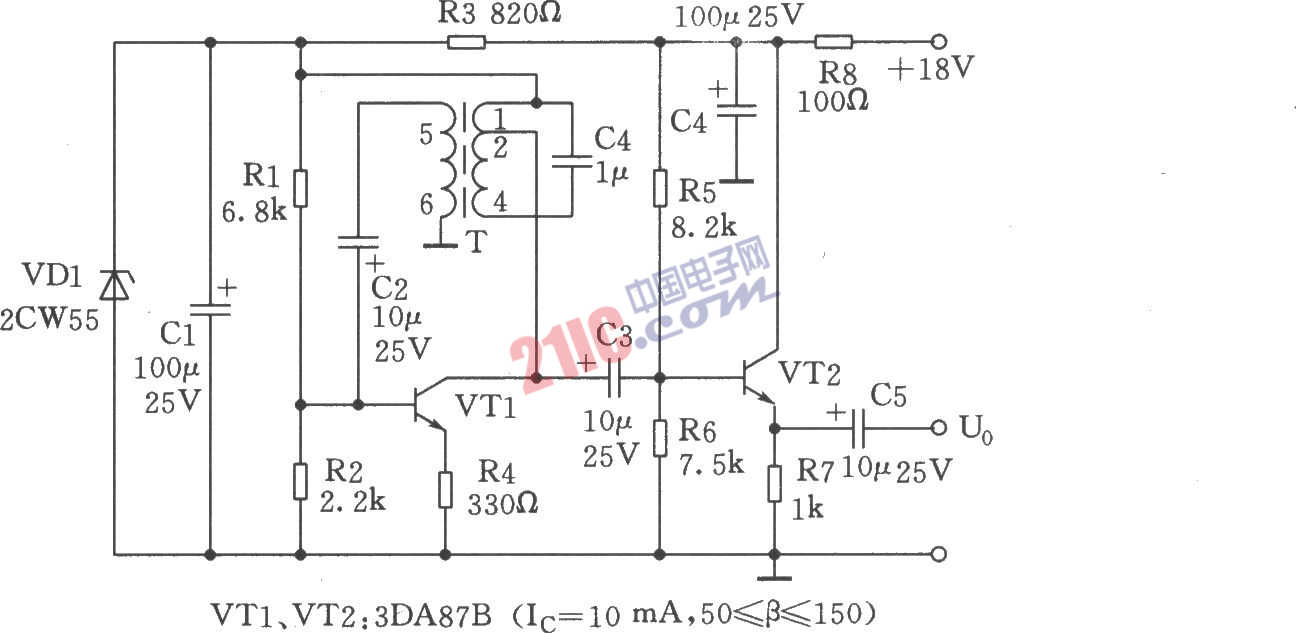

該振蕩器是通訊機用戶服務信號源。工作原理如圖所示。它由VTl、VT2等相關元器件組成。VTl利用變壓器T耦合產生振蕩信號，VT2為共集電極電路起緩沖放大，射極輸出。T變量器1?4繞組和C4電容組成選頻網絡。為防止T磁飽和，T由1?2抽頭接至VTl的集電極，T的5?6是反饋線圈。檢測：各管腳對地直流電位(參考值)如表所示。





作者：miracle
