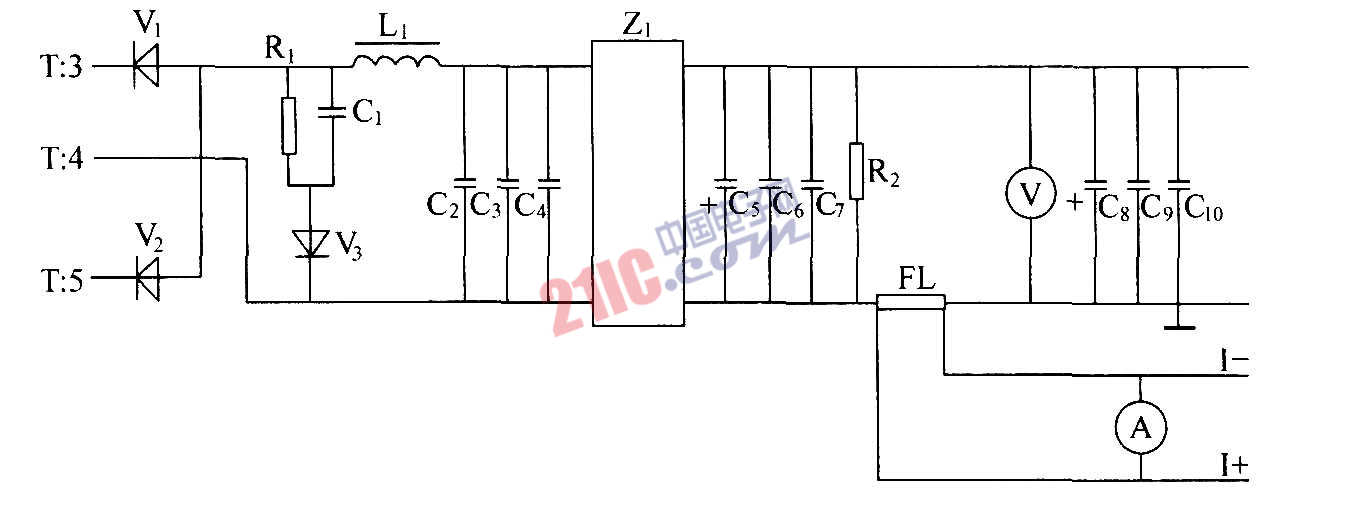

高頻變壓器T的次級感應的正負交變的脈沖電壓，經過由大功率高頻開關二極管V1、V2組成的全波整流器整流、再經過L1電感和電容C2、C3、C4組成的L型濾波器和Z1電源濾波器等平滑濾波，在輸出端獲得高低頻雜音符合指標要求的48V直流電壓輸出。脈沖寬度直接決定輸出電壓的高低。脈沖寬度寬，輸出電壓高，脈沖寬度窄，輸出電壓低。在輸出端并接了一只電壓表，以測量顯示輸出直流電壓。R2為泄放電阻，F(xiàn)L為分流器，一只電流表跨接在FL兩端以測量顯示整流器的輸出電流值，F(xiàn)L兩端的電壓值還作為輸出電流取樣信號送往穩壓及限流、均流電路。 R1、C1和V3組成RCD吸收電路以吸收次級的過沖電壓。
