MIC5158構成的外圍電路簡單的5V輸入、3.3V／10A輸出的線性穩壓器電路
[導讀] 由MIC5158構成的外圍電路簡單的5V輸入、3.3V／10A輸出的線性穩壓器電路如圖所示。該電路若輸入電壓Ui=5V時，外加的N溝道MOSFET管就選用IR244；輸入電壓Ui>5V時，外加的N溝道MOSFET管就選用IR644。MIC5158的13

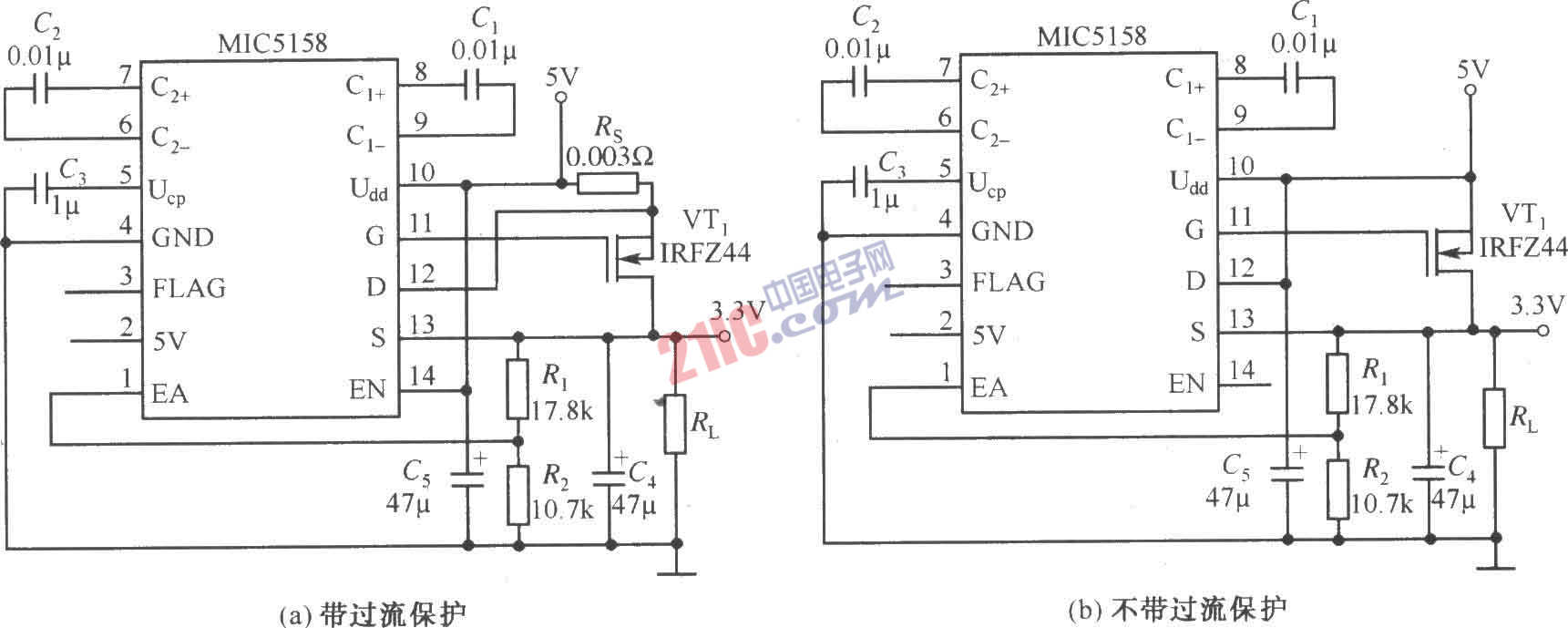

由MIC5158構成的外圍電路簡單的5V輸入、3.3V／10A輸出的線性穩壓器電路如圖所示。該電路若輸入電壓Ui=5V時，外加的N溝道MOSFET管就選用IR244；輸入電壓Ui>5V時，外加的N溝道MOSFET管就選用IR644。MIC5158的13腳S端到地之間外加一只47μF的濾波電容，可以改善由于負載的變化而引起的波動。
