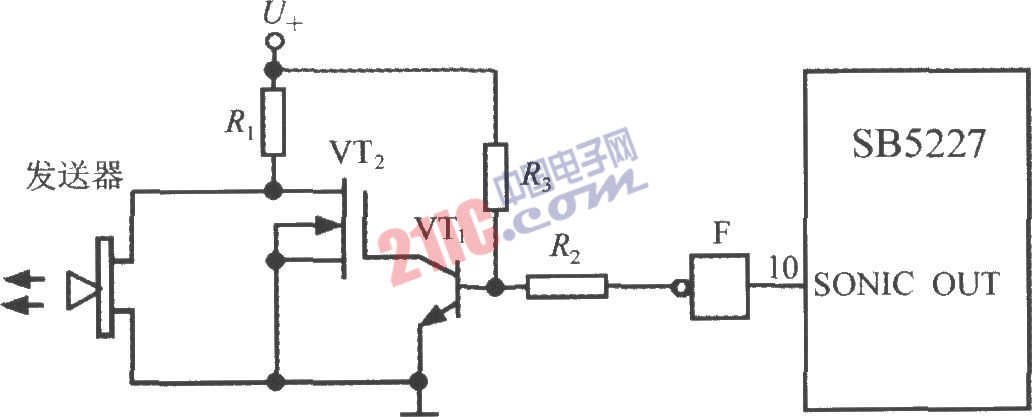

SB5227輸出的超聲波信號很微弱，必須通過功率放大器才能驅動發送器。一種典型的發送電路如圖所示。從SB5227第10腳輸出的超聲波信號，經過緩沖器F和功率放大器(VT1、VT2)驅動發送器。VT1采用小功率晶體管，VT2可選功率場效應管。

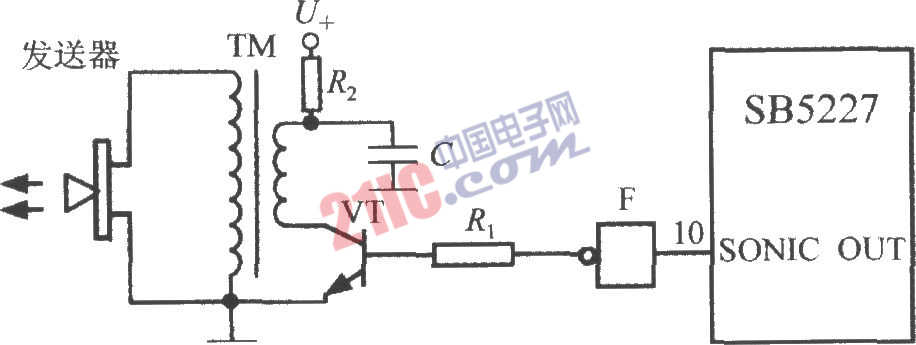

利用變壓器來驅動發送器:

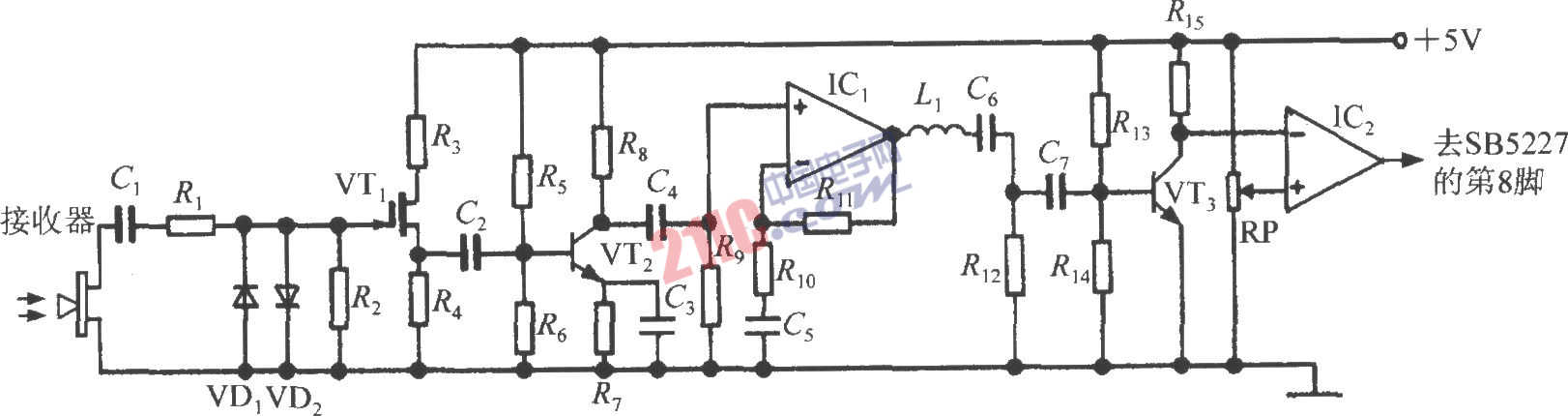

接收電路：

該接收電路主要包括以下6部分：輸入保護電路(C1、R1、VD1和VD2)；阻抗匹配及電流放大器(VT1)；兩級電壓放大器(VT2、IC1)；帶通濾波器(L1、C6)；輸出級放大器(VT3)；電壓比較器(IC2)。C1為隔直電容，R1為限流電阻。VD1和VD2構成雙向限幅過壓保護電路。VT1需采用J型場效應管，VT2與VT3選用小功率晶體管。IC1為TL061型單運放，IC2為四路電壓比較器LM339(現僅用其中一路)。帶通濾波器中的中心頻率應與接收器的中心頻率相同。調節電位器RP可改變接收靈敏度，提高抗干擾能力。常態下IC2輸出高電平，當接收到超聲波脈沖串的第一個上升沿時就輸出低電平，送至SB5227的第8腳，使內部定時器停止計數。對技術條件要求較高的接收電路，還可增加自動增益控制(AGC)、窗口自動搜索等電路。
