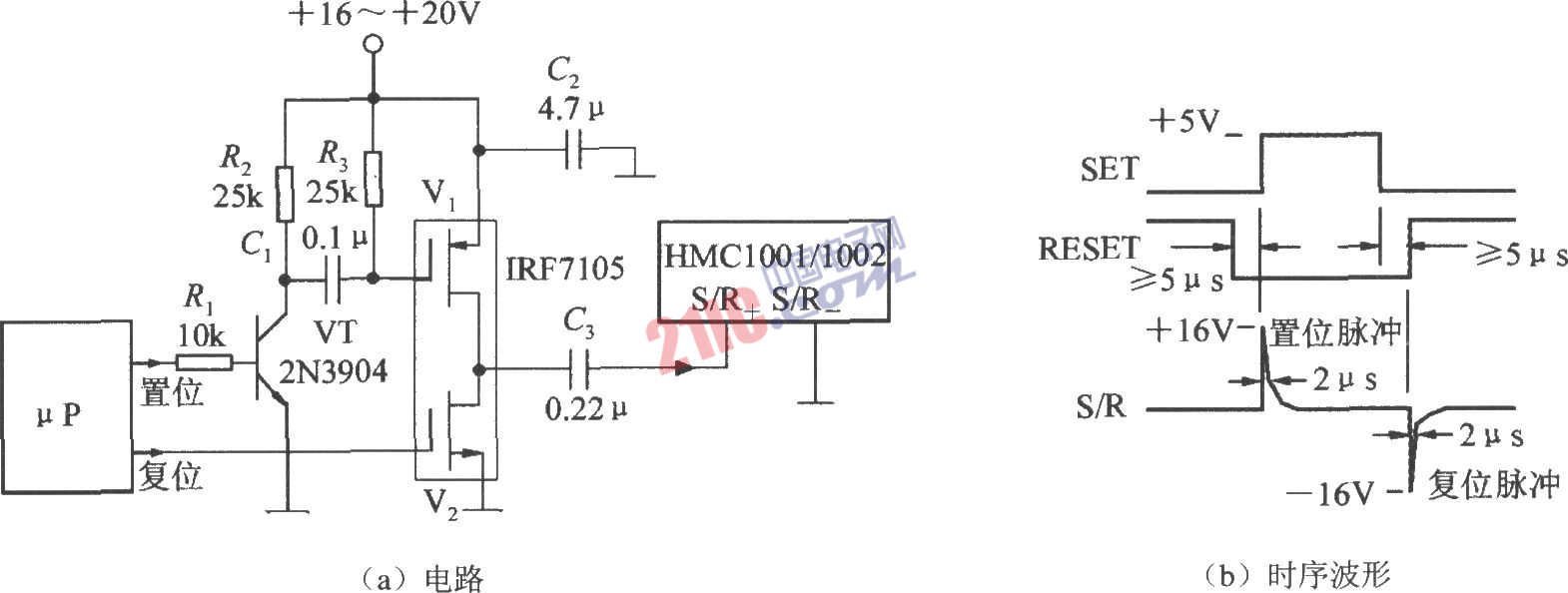

S／R脈沖即置位／復位脈沖，其幅度取決于所用MR傳感器的測量靈敏度。例如，由HMC1001／1002構成的特斯拉計，當最小可測磁通密度為50nT時，要求脈沖電流的幅度不低于3A；最小可測10nT時，脈沖電流幅度不得小于4A。測量靈敏度愈高，脈沖電流幅度也愈高。利用微處理器產生S／R脈沖的電路如圖所示。該電路采用+16～+20V電源，可產生4A以上的脈沖電流。電路中使用一個HEXFET驅動器IRF7105，內含互補型N溝道、P溝道功率場效應管(、V1、V2)。由μP發出的復位信號直接送至V2的柵極，置位信號則經過2N3904型NPN晶體管接V1的柵極。V1和V2交替地通、斷。輸出電流通過微分電容C3后，可得到如圖所示的S／R信號，送至HMC1001／1002的S／R+端，S／R-端應接地。產生S／R脈沖的電路必須靠近MR傳感器并且要與電源和地接線良好。
