帶串行接口的單軸磁場傳感器(集成磁場傳感器HMC1001)

時間：2008-08-31 11:19:38

關鍵字：串行接口磁場傳感器集成 HM

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]帶串行接口的單軸磁場傳感器電路如圖所示。該電路的輸出級采用一片16位A／D轉換器CS5509，可通過接口電路配微處理器或單片機。AMP04的輸出電壓(Uo)接CS5509的模擬輸入端，MC1403型帶隙基準電壓源給CS5509提供2.5V基準

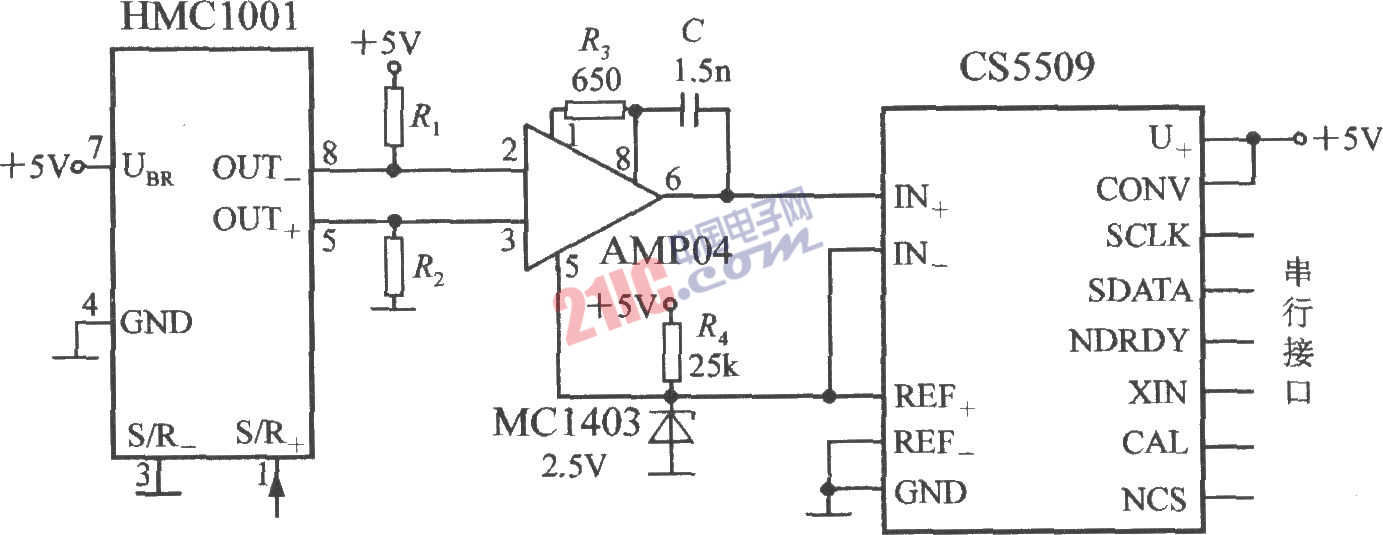

帶串行接口的單軸磁場傳感器電路如圖所示。該電路的輸出級采用一片16位A／D轉換器CS5509，可通過接口電路配微處理器或單片機。AMP04的輸出電壓(Uo)接CS5509的模擬輸入端，MC1403型帶隙基準電壓源給CS5509提供2.5V基準電壓。
