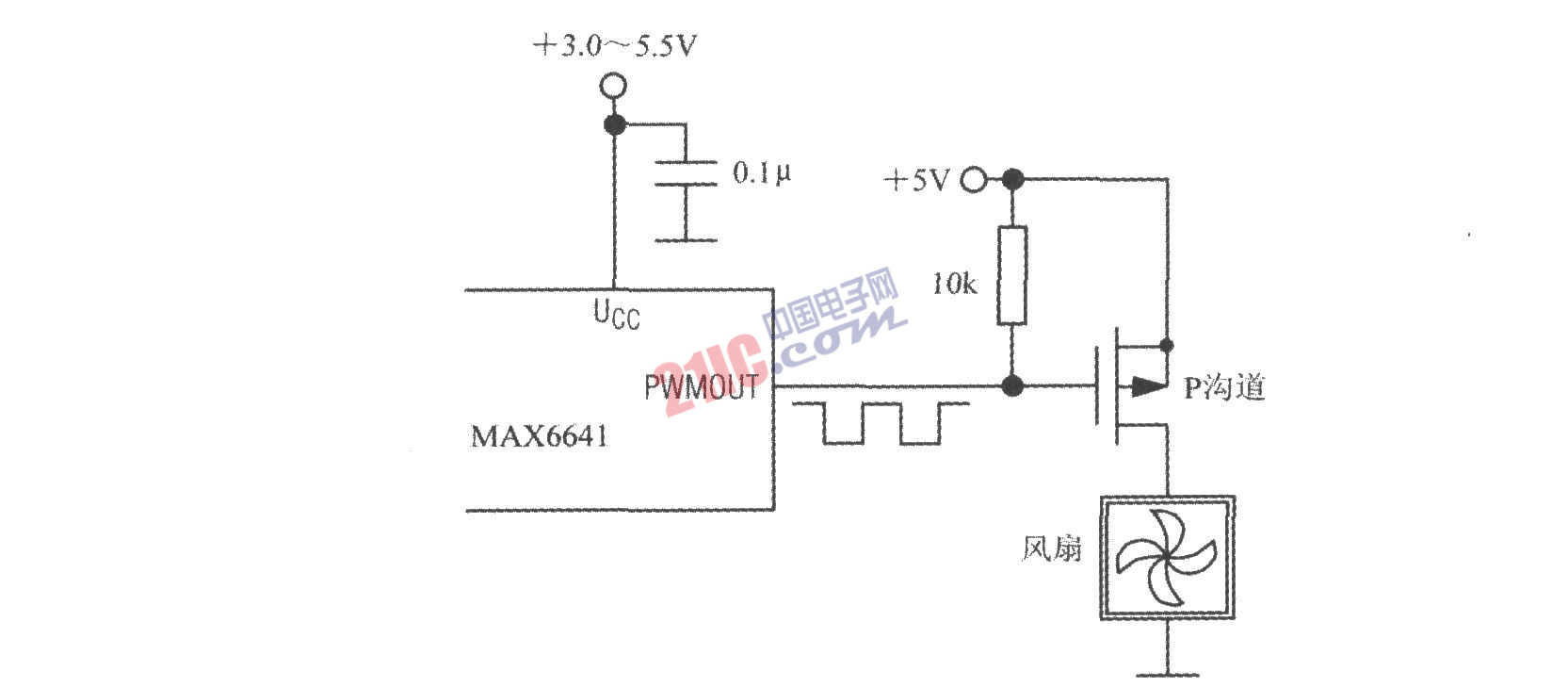

用PWMOUT信號驅動P溝道MOSFET的電路(PWM反相位設定成0)：

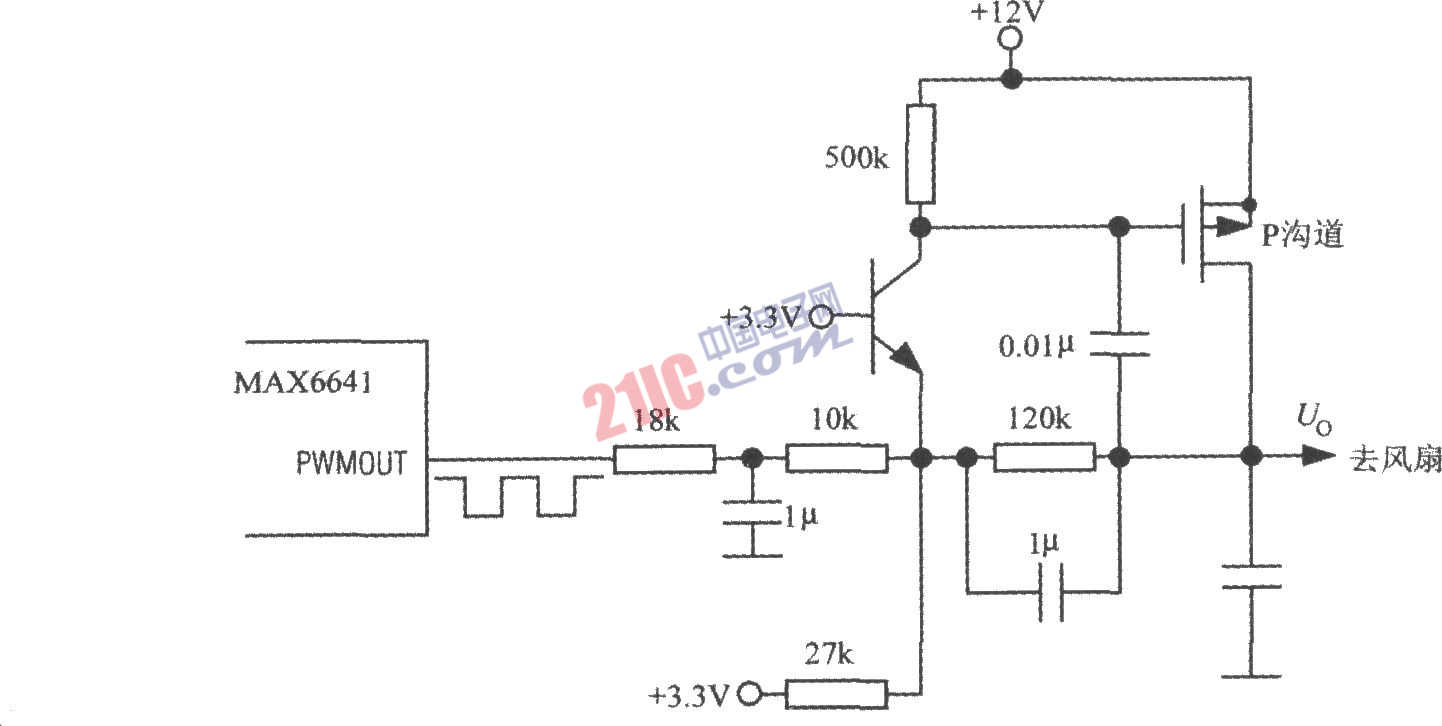

將PWM信號轉換為直流電壓的電路：

將PWMOUT信號轉換成與占空比成正比的直流電壓，作為風扇的電源。這種方法的電源效率較低，但能降低風扇噪聲。

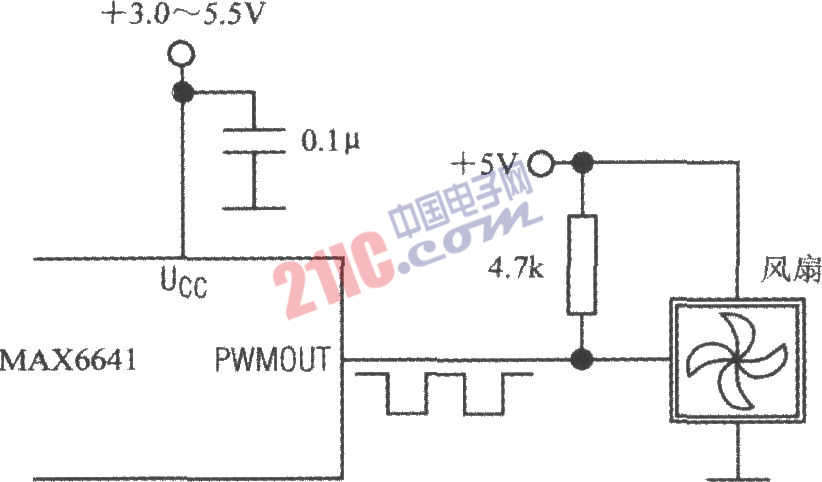

驅動風扇轉速控制輸入端的電路：

利用PWMOUT信號直接驅動風扇的轉速控制輸入端(假定風扇具有這種輸入端)。此方法的優點是外圍元件少，電源效率高，低噪聲。
