[導讀]如圖所示，RLIN1為線性化提供正反饋；RLIN2提供失調消除電流，用于補償由于遠程RTD線路電阻引起的失調。選擇時，應使流過RLIN1和RLIN2的電流相等，因此在電阻上的電壓降也相等，形成共模信號，由芯片將此共模信號抑制

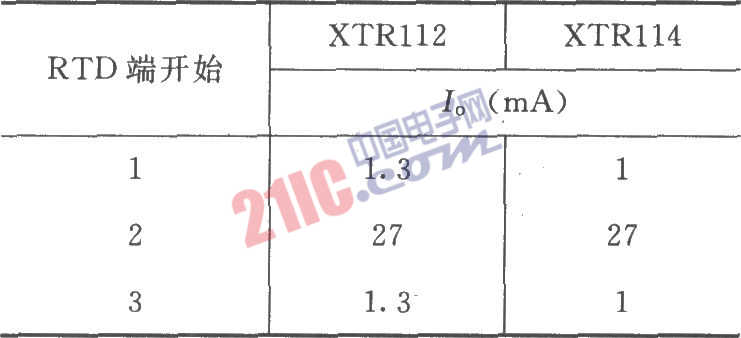

電阻式熱探測器連接電路圖 src="/21ic_image/21icimage/200903/f2cbb01197ed00bd8d06bc42db9e5a9f.jpg" width=600 border=0>如圖所示，RLIN1為線性化提供正反饋；RLIN2提供失調消除電流，用于補償由于遠程RTD線路電阻引起的失調。選擇時，應使流過RLIN1和RLIN2的電流相等，因此在電阻上的電壓降也相等，形成共模信號，由芯片將此共模信號抑制掉。RLIN1和RRLIN2一般選取精度為1%的電阻，在大多數應用場合都能滿足要求。任一RTD開路時的輸出電流見下表。
