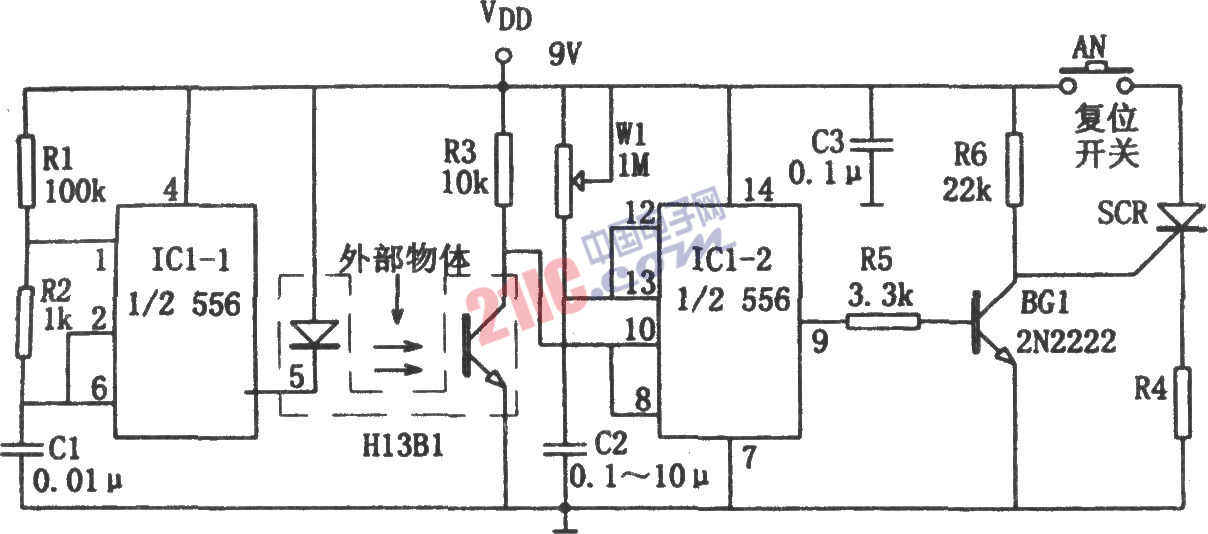

如圖所示為光電子脈沖遺漏檢測電路。該檢測器由光電子開槽開關H13B1、雙時基電路556與一些阻容元件構成的單穩態觸發器和多諧振蕩器等組成。光電子開關H13B1內的發光管和光敏管之間開有一個幾毫米的槽縫。當外界隔光物體插入其縫隙時,H13B1內部的光敏管因通道光束被切斷而呈高阻,使IC1-2(1/2 556)脈沖信號檢測器因得不到復位信號而輸出高電平,進入暫穩態,相應暫穩時間為td=1.1RwlC2,且調節W1可改變td。若信號中斷時間大于暫穩時間幻,則IC1-2復位,③腳輸出的低電平使BG1截止,可控硅SCR導通,相應使負載RL得電,或?qū)㈦娫措娐窋嚅_(kāi),或發出報警信號。多諧振蕩器由IC1-1(1/2 556)和R1、R2、C1等組成,其振蕩頻率為f=1.44/(R1+2R2)C1,圖示參數對應的頻率約為2.5kHz振蕩信號的占空比為99%,該高占空比的脈沖信號驅動H13B1中的發光管發光。
